GPT×マーメイド記法で図やフローを出力

この動画で取り扱っている内容をまとめています。

記事の概要

GPTとVSCodeを使って、図やフローを作成する方法をまとめます。

環境構築

■VSCodeインストール

■VSCode拡張機能インストール
VSCodeを起動し、以下のキャプチャの一番下のアイコンを押下する。

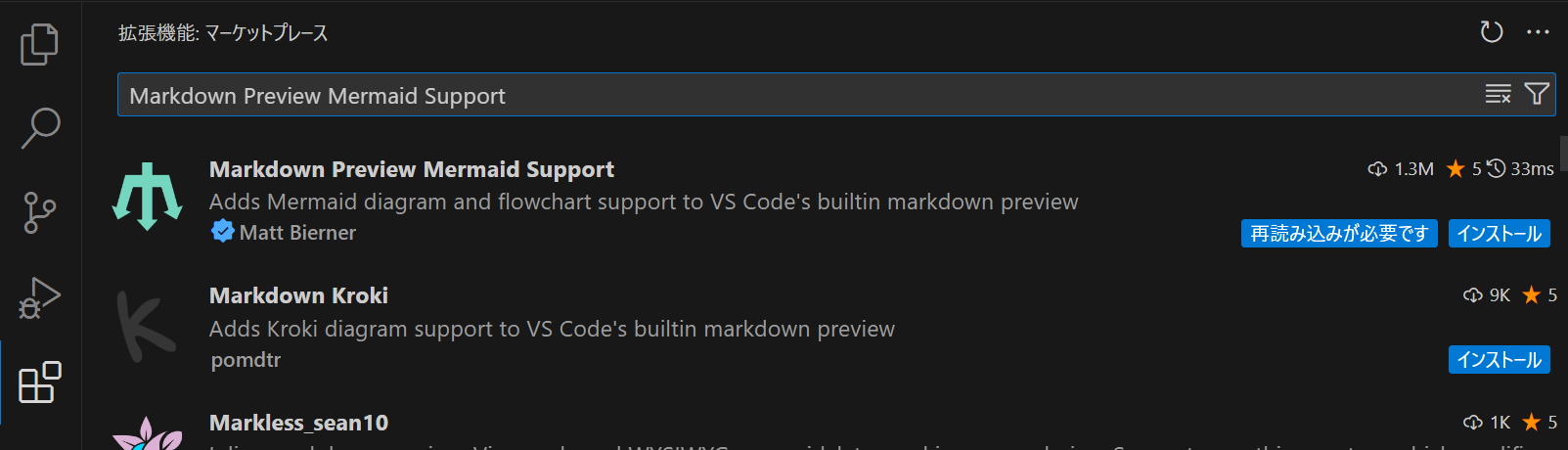

検索窓で「Markdown Preview Mermaid Support」を検索し、インストールする。

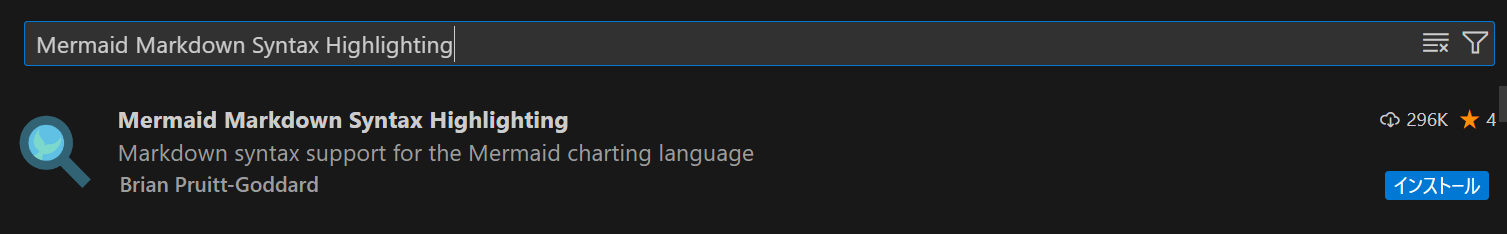

検索窓で「Mermaid Markdown Syntax Highlighting」を検索し、インストールする。

ChatGPTへのプロンプト

調べたいことや出力したいことの後に「マーメイド記法とマークダウン形式で説明してください。」を付けて、プロンプトを投げる。

■プロンプト例

入力：

attention is all you needについて、マーメイド記法とマークダウン形式で説明してください。

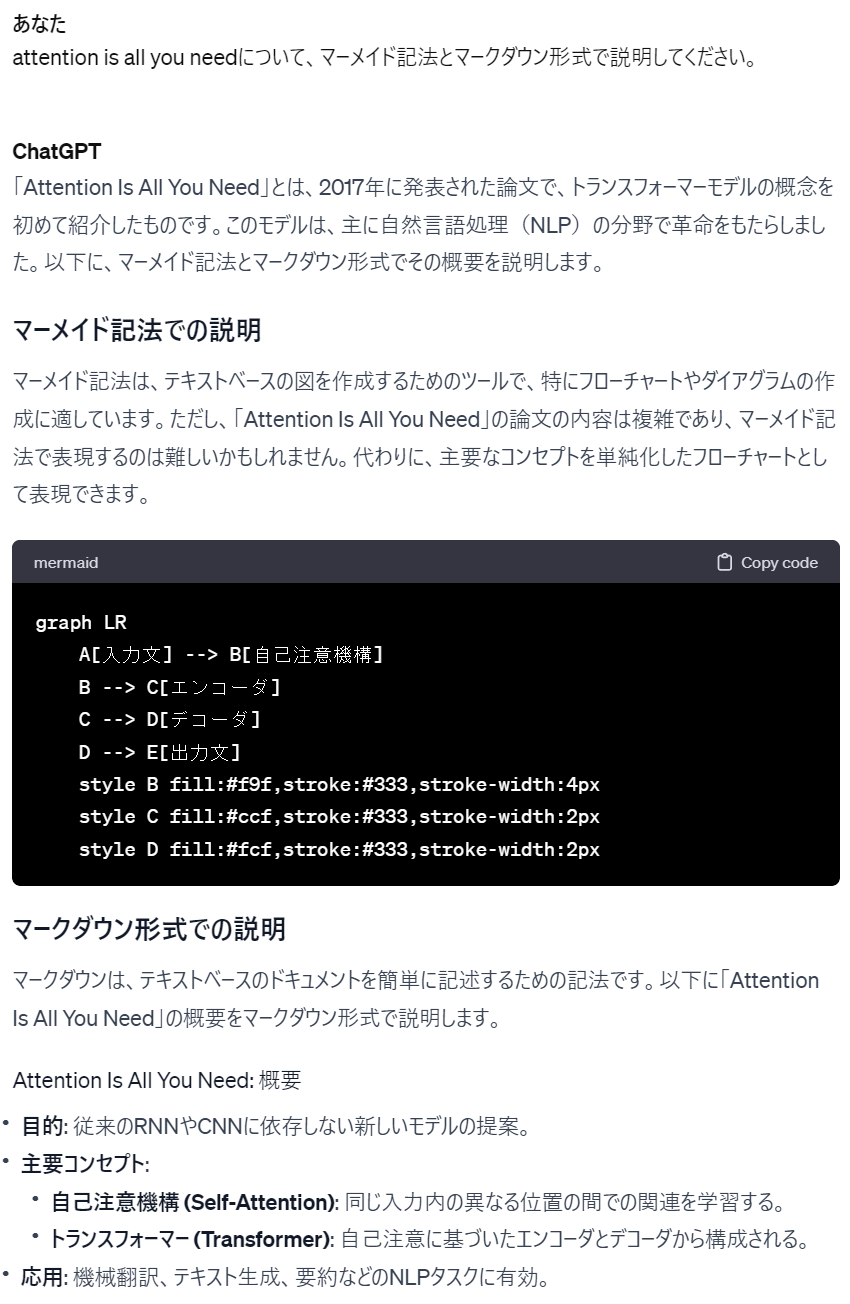

出力：

VSCodeで図を可視化

ChatGPTで出力されたこのマーメイド記法のテキストを、VSCode上で開いた「.md」拡張子のファイルにコピー&ペイストする。

graph LR
    A[入力文] --> B[自己注意機構]
    B --> C[エンコーダ]
    C --> D[デコーダ]
    D --> E[出力文]
    style B fill:#f9f,stroke:#333,stroke-width:4px
    style C fill:#ccf,stroke:#333,stroke-width:2px
    style D fill:#fcf,stroke:#333,stroke-width:2px

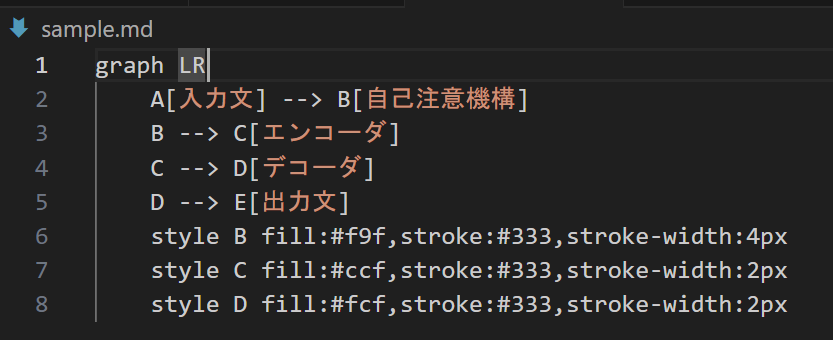

VSCode上だと、このように表示される。

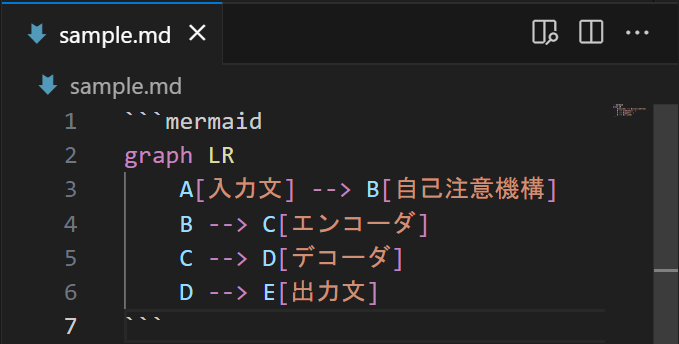

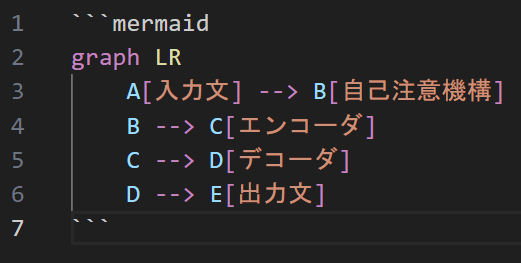

図として可視化するために、「バッククォート」×3 ＋「mermaid」と「バッククォート」×3でテキストを加工する。

この状態で、プレビューボタンを押す。

※プレビューボタン

プレビューボタンを押すと、プレビュー画面が表示され、フロー図が表示される。

その他の図やフロー

■シーケンス図

プロンプト：

プレビュー：

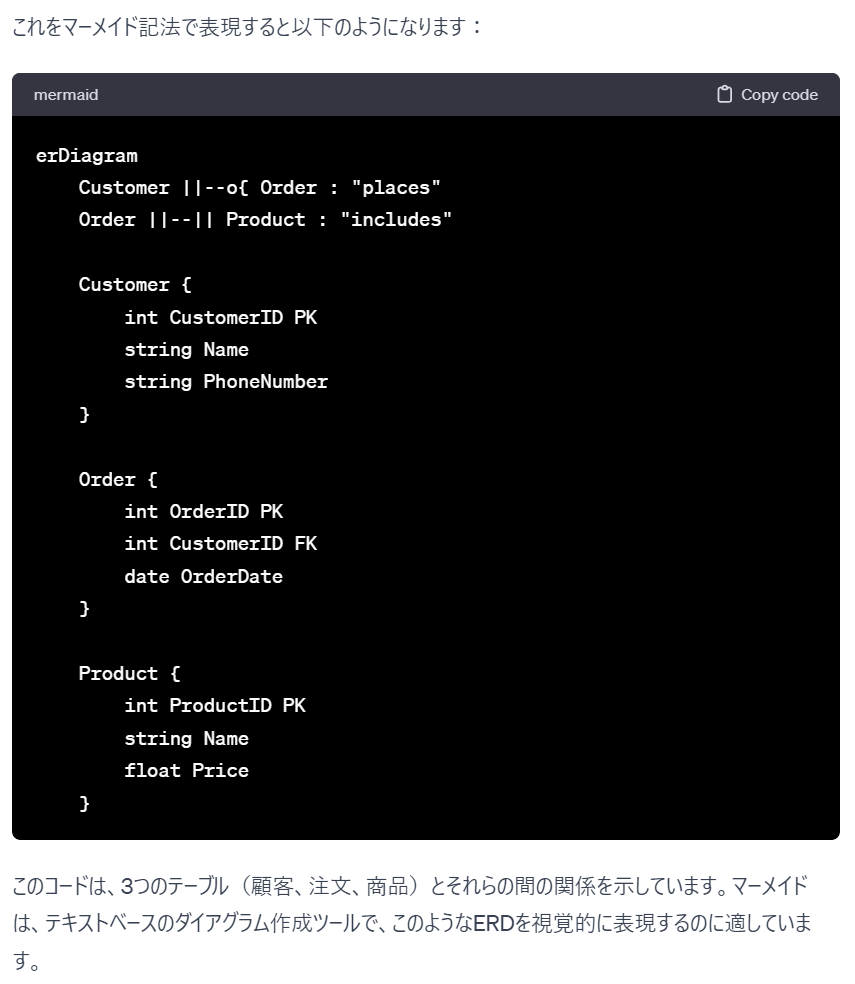

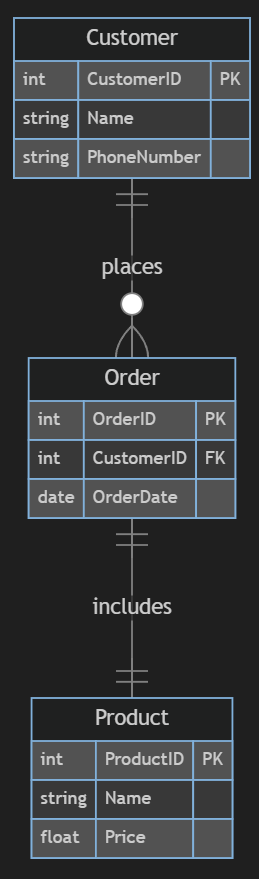

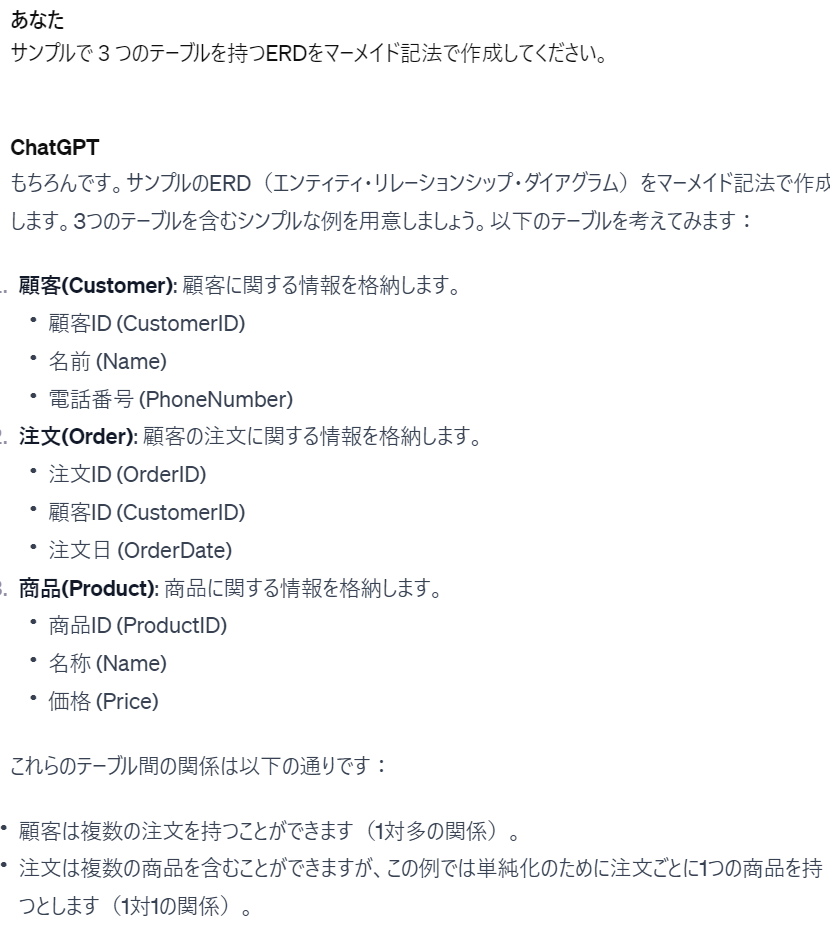

■ERD

プロンプト：

プレビュー：

■フローチャート

プロンプト：

プレビュー：

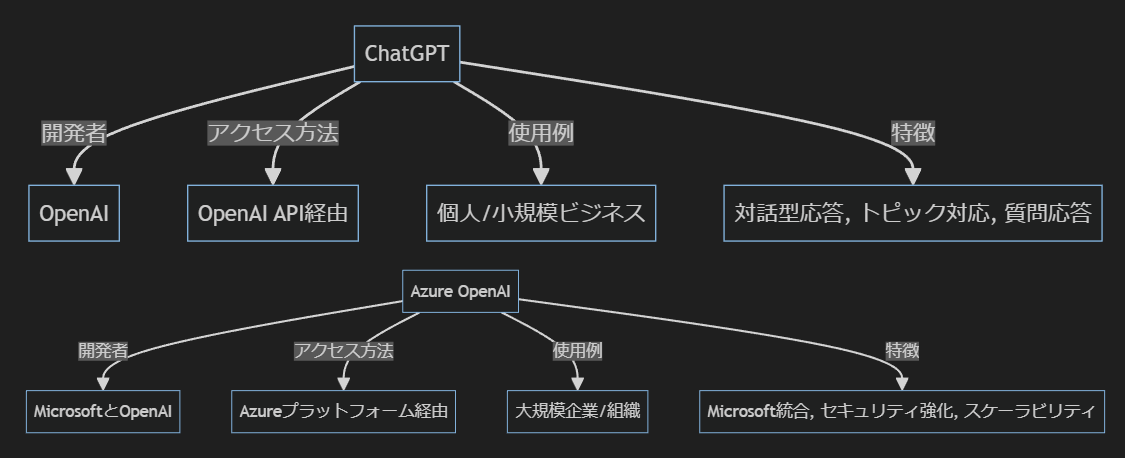

■スケジュール

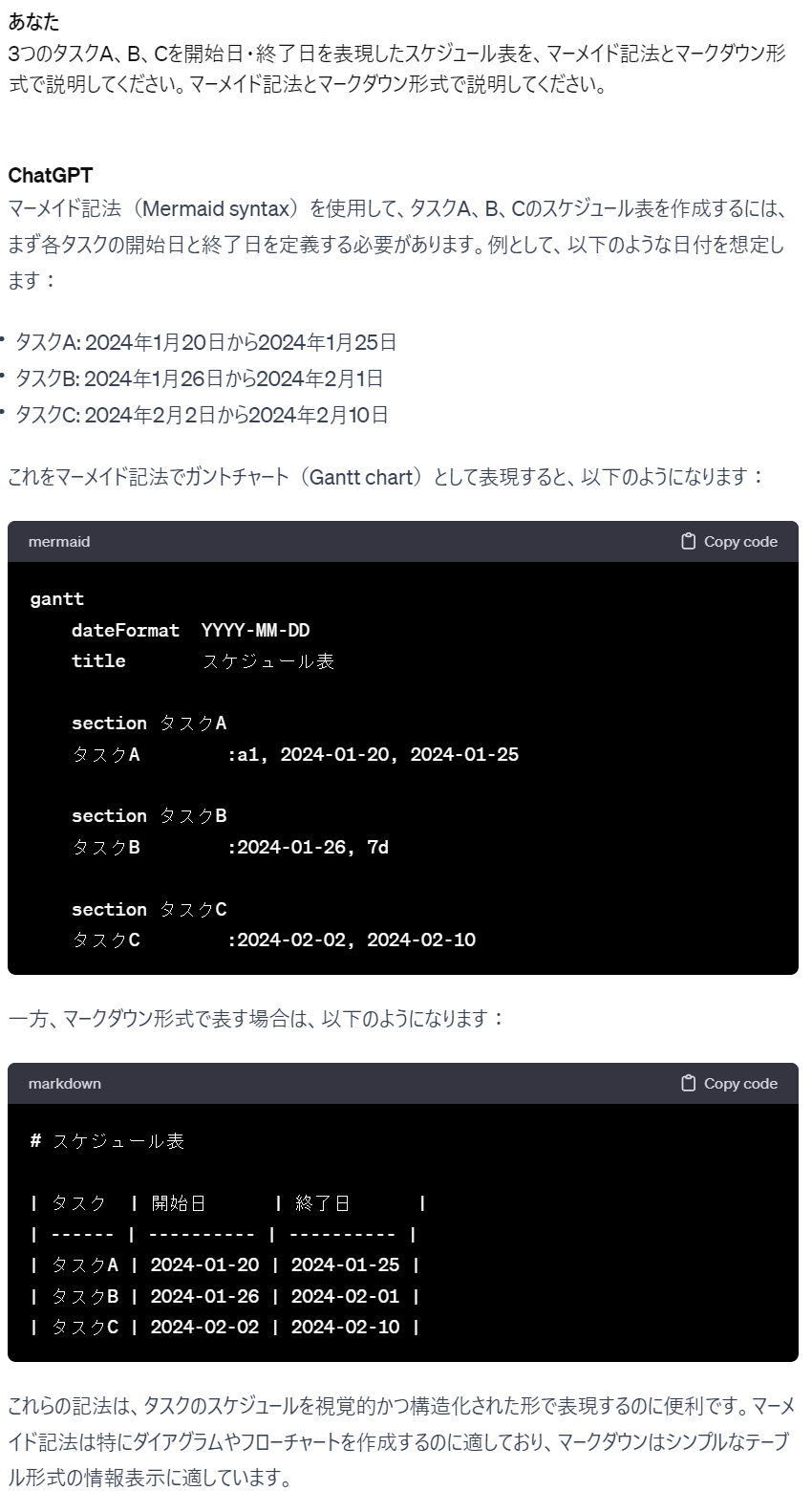

プロンプト：

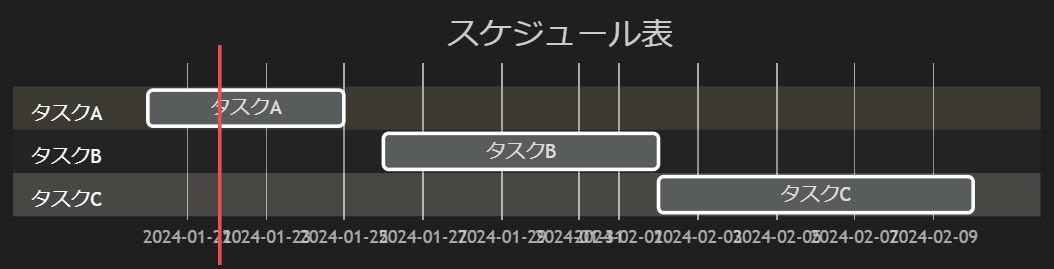

プレビュー：

追記

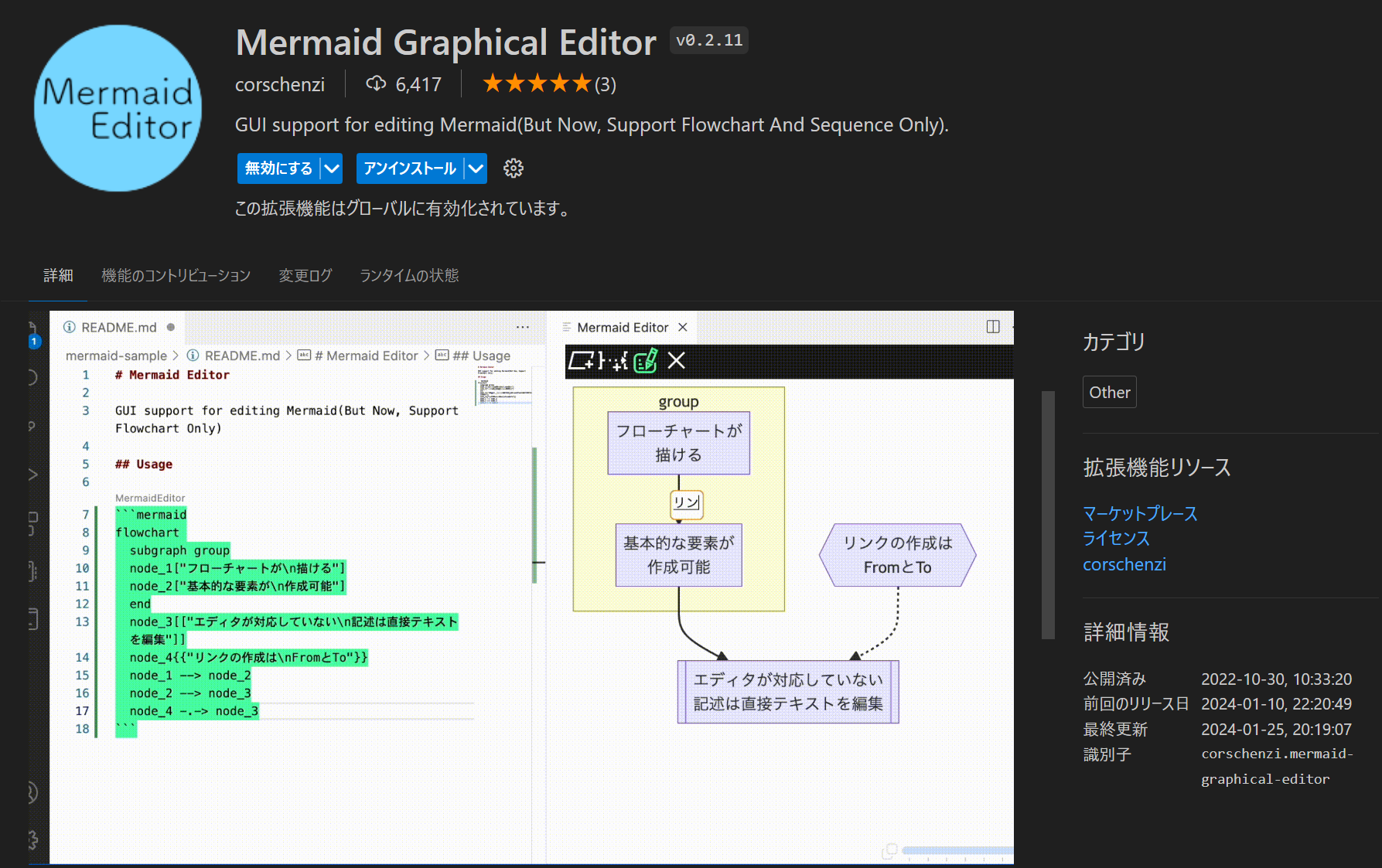

一部の図やフローについて、プレビュー画面のGUI操作で編集が可能になる拡張機能が公開されていました。
