はじめに

こんにちは。@komasayukiです。

この記事は、Alibaba CloudのkubernetesやServerless製品(SAEなど)でサービス立ち上げてみよう by Alibaba Cloud Advent Calendar 2023 の18日目です。

家のハムスターが年老いてきて、カリカリ(ドライフード)の餌を食べられなくなってしまいました。

そのため、カリカリを粉にして水に溶かしてあげています。ゼリーも食べられないようで、液体食が必須です。ハムスターなのに餌をほっぺに貯められないので死活問題です。

残念ながら、私が家に帰れない日があり、愛ハムスターに遠隔で餌をあげるシステムを作ることにしました。

以下が完成したハムスター餌やり機です。

ハムスターの自動餌やり機

システム構成は以下のような感じです。

システム構成

今回初めてAlibaba Cloudを使ってみました。
自宅側はRaspberry Piです。

コードはGitHubで公開しています。

液カリ(カリカリの水溶き)をどうやって出すか?

犬猫用の自動餌やり機はAmazonにありました。
しかし、液体の餌に対応したものは見つかりません。

自作するしかないようです。

調べていくと、粘度の高い液カリを出すにはソープディスペンサーなどで使われる、蠕動(ぜんどう)ポンプが衛生面でも最適だとわかりました。

しかし液カリはすぐに乾いてしまうため、コップ+ポンプでは液カリが固まってしまいポンプが詰まります。

ここは既製品のソープディスペンサー新品(送料込み約1500円)をフリマで買いました。ソープを入れるものなので簡単には乾きませんし、ポンプ付きです。下手に蠕動ポンプ単体で買うより安いです。

Pump

ソープディスペンサーの改造

このソープディスペンサーは赤外線センサーに手を近づけたらソープが出る仕組みで、手動ソープONボタンはありません。

これをRaspberry PiからソープON/OFF操作するのが目標となります。

分解して解析しましたが、センサーがシリアル通信で距離を吐いているようです。双方向の通信をしているようで、シリアル通信に介入するのは時間がかかりそうです。リレーで内蔵乾電池とポンプをON/OFFすることにしました。

Raspberry Piでリレーを操作、液カリを出す

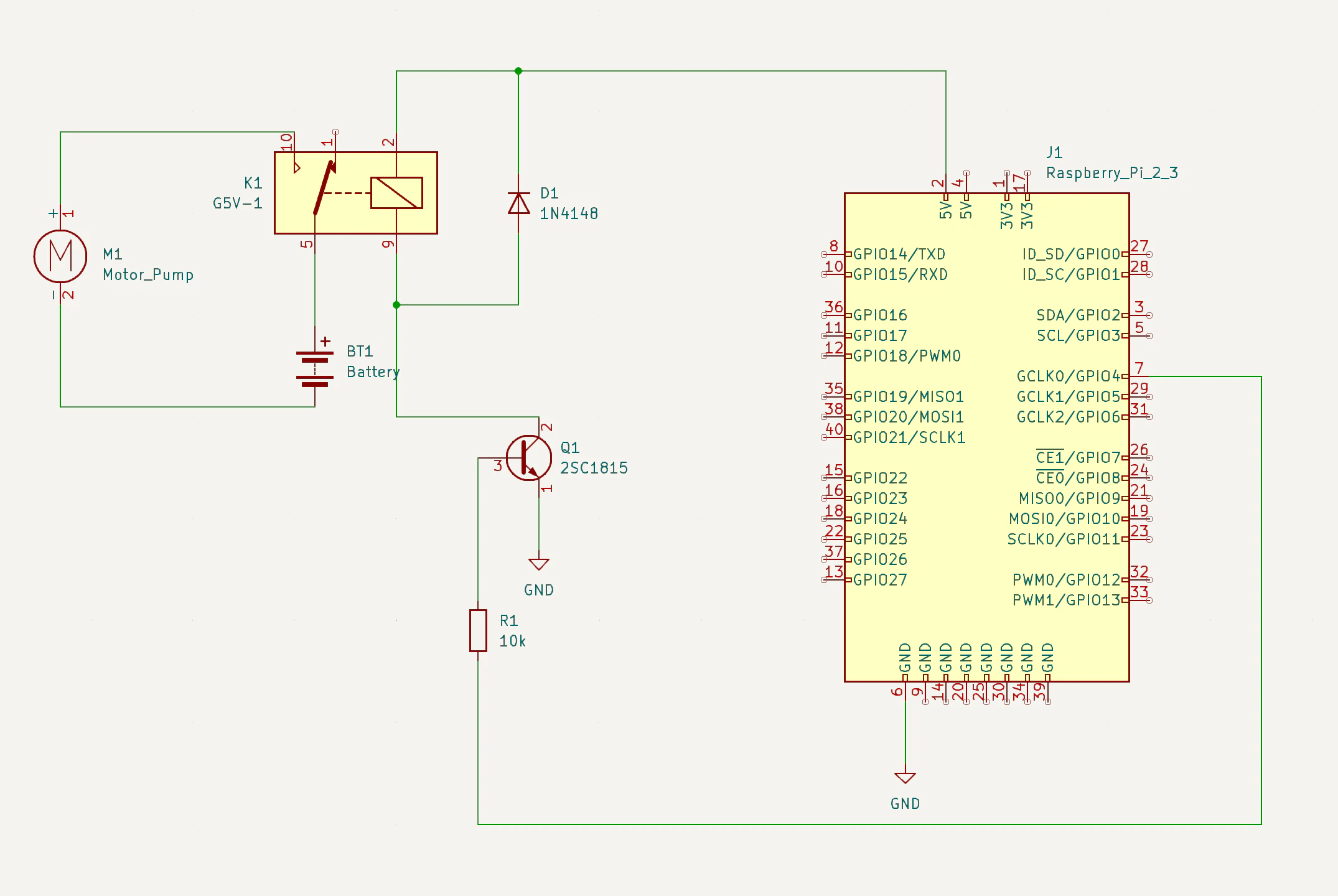

Raspberry piからはGPIO(3.3V出力)を使って、トランジスタ(2SC1815)で5Vリレー(オムロン G5V-1)を操作します。回路図は以下のような感じです。

回路図

手持ちにリレーがあったのでこのようにしましたが、モーター(蠕動ポンプ)が動けば何でも大丈夫です。

ソフトウェアの開発

ハードウェアの準備ができました。後はソフトウェアです。

以下の3種類のソフトが必要になります。

  • スマホ
    • Alibaba CloudにRESTでPOST(餌やり指示)する
  • Alibaba Cloud
    • POSTを受信して、Raspberry Piから繋いであるWebSocketに餌やりを通知する
  • Raspberry Pi
    • Alibaba CloudにWebSocketを繋いで、餌やり指示が届いたら一定時間リレーをONにする = ポンプを動かす

スマホ側 - Alibaba CloudにRESTでPOST(餌やり指示)する

スマホ側はソフトを自作せずに、API Testerという無料iPhoneアプリを使いました。

設定を入れるだけでREST操作ができるので便利です。

API Tester

このアプリはiOSのショートカットからも呼び出せるため、ホーム画面からワンタッチで(アプリ遷移なしで)実行できます。

Alibaba Cloud側 - POSTを受信して、Raspberry Piから繋いであるWebSocketに餌やりを通知する

コンテナの作成

Alibaba CloudのServerless App Engineは、AWS ECS+Fargateに似ています。

しかし、こちらはコンテナだけでなく、WAR、JAR、PHPはコンテナ化せずにデプロイ可能です。

今回はTypescriptで開発しますので、Dockerコンテナを動かします。

認証はシークレットとして固定文字列を使います。
シークレットはスマホからはクエリーで渡します。

ハムスターをいじめられたくないので、fail2banっぽく認証に失敗すると一定時間無視するようにしています。

以下、POSTを受け付けるコードの抜粋です。

import express from "express";

const app = express();

//...

// RESTでPOSTされたときの処理
app.post('/', (req, res) => {
    const body = req.body; //POSTされたBody
    const secret = req.query.secret; //secretクエリ(認証に使う)

    const remoteAddress = req.socket.remoteAddress as string;

    if(isBanned(remoteAddress)) { //Banリストに接続IPが含まれているか確認
        res.status(401).send();
        console.log("POST / :", remoteAddress, "is in ban list");
        return;
    }

    if (secret !== SECRET) { //secretクエリが指定した固定文字列と一致するか確認
        console.log("POST / :", remoteAddress, "sent wrong secret:", secret);
        banRemoteAddress(remoteAddress);
        res.status(401).send("Unauthorized");
    }
    else {
        // secretクエリが一致したので、WebSocketコネクションにブロードキャスト
        connections.forEach((conn) => {
            conn.send(body);
        });

        res.send("Feeding...");
    }
});

WebSocketの受付にはexpress-wsを使い、RESTと同一ポートで対応するようにします。

import http from "http";
import expressWs from "express-ws";
import * as ws from "ws";

//...

const httpServer = http.createServer(app);
const appWs = expressWs(app, httpServer);

appWs.app.ws('/', function (ws, req) {

    const remoteAddress = req.socket.remoteAddress as string;

    if(isBanned(remoteAddress)) { //Banリストに接続IPが含まれているか確認
        ws.close();
        console.log(remoteAddress, "is in ban list");
        return;
    }

    if(req.query.secret !== SECRET) { //secretクエリが指定した固定文字列と一致するか確認
        console.log("Websocket", remoteAddress, "sent wrong secret:", req.query.secret, req.query);
        banRemoteAddress(remoteAddress);
        ws.close();
        return;
    }

    console.log("Websocket", remoteAddress, "connected");
    connections.push(ws);

    ws.on('close', function (msg) { //WebSocketが切断されたらブロードキャスト先から削除
        console.log('close');
        connections.splice(connections.indexOf(ws), 1);
    });

});

Typescriptをビルドして、以下のDockerfileでコンテナ化します。脆弱性を減らすためにdistrolessを実行用イメージとして使います。

ARG BUILD_IMAGE=node:20.1.0
ARG RUN_IMAGE=gcr.io/distroless/nodejs20-debian11

# Build stage
FROM $BUILD_IMAGE AS build-env
COPY . /app
WORKDIR /app
RUN npm ci && npm run build

# Prepare production dependencies
FROM $BUILD_IMAGE AS deps-env
COPY package.json package-lock.json ./
RUN npm ci --omit=dev

# Create final production stage
FROM $RUN_IMAGE AS run-env
WORKDIR /usr/app
COPY --from=deps-env /node_modules ./node_modules
COPY --from=build-env /app/dist/index.js ./index.js
COPY package.json ./

ENV NODE_ENV="production"
EXPOSE 8080
CMD ["/usr/app/index.js"]

あとはdocker buildしてimageを作ります。

% docker build -t feed-server .

Alibaba Cloud側の前準備

Serverless App Engineの利用前に

  • VPC
  • vSwitch (= AWSではサブネット)
  • Security Group

を先に作る必要があります。VPCの画面に辿り着けば簡単に作れます。

VPC

AWSと違い、VPCやSecurity Groupは最初から存在しません。しかし、近年、AWSでもデフォルトセキュリティグループは使わないプラクティスが流行っていますし、これらは意識して作ると安全かもしれません。

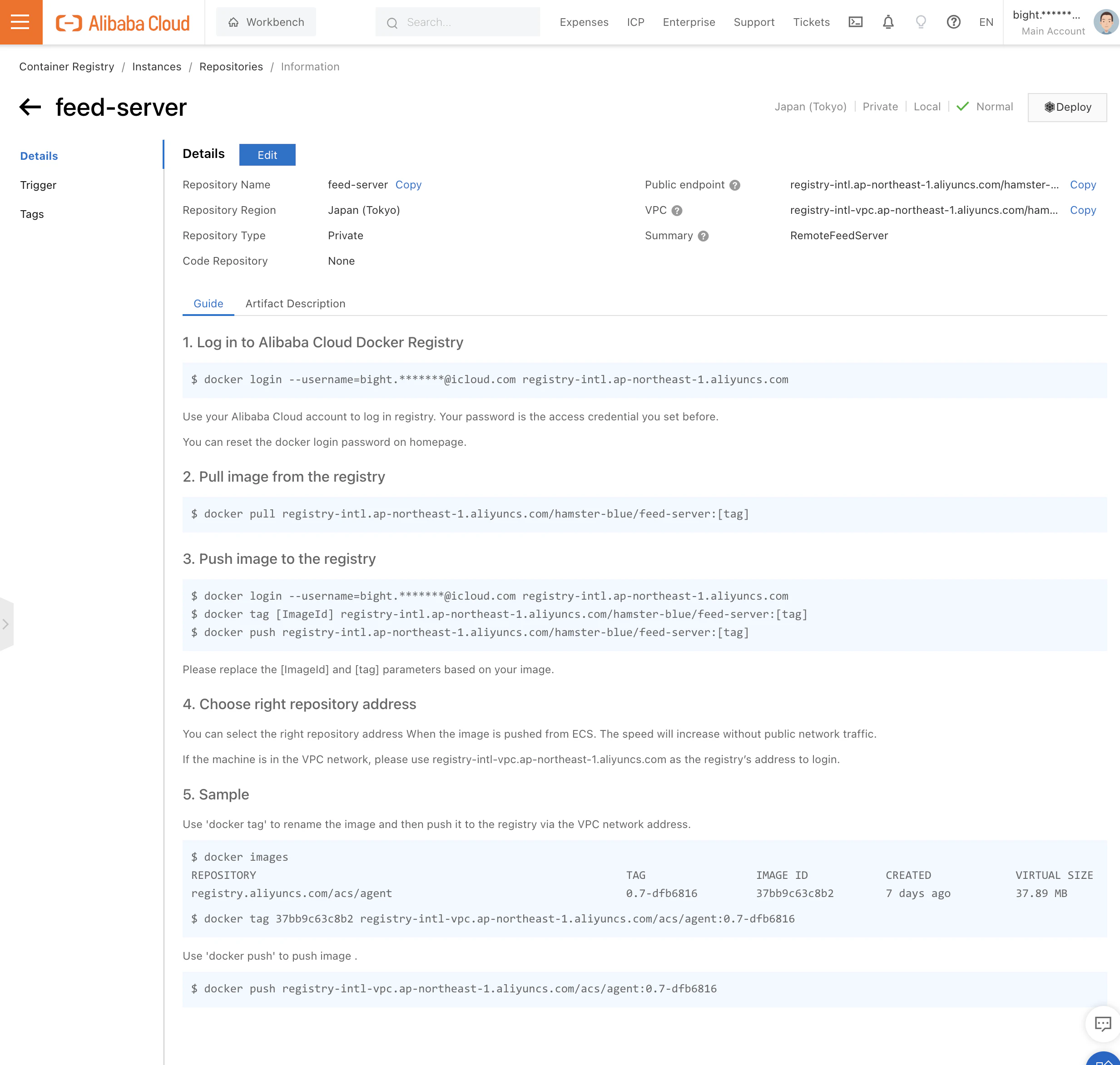

コンテナレジストリにPush

Docker imageはContainer Registry(AWSではECR)にpushします。
AWS ECRと同じくブラウザでサンプルコマンドが表示され、dockerコマンドでpushできます。
Container RegistryにはPersonalとEnterpriseの2種類があり、Personalを使いました。

Registry

Serverless App Engineのセットアップ

Create Applicationを押すと、アプリを簡単に立ち上げできます。

SAE1

最安のインスタンスで、1分当たり0.0005292ドルかかると表示されています。
1ヶ月で3500円ぐらいですね。
(AWS ECSの最弱インスタンスだと6500円ぐらいなので安いです)

Nextを押します。

Screenshot 2023-12-14 at 17.11.48.png

次の画面では、先程pushしたコンテナイメージを選択します。
あと環境変数SECRETを設定して、ヘルスチェックを指定しました。

これでインスタンスが立ち上がります。

Server Load Balancerの追加

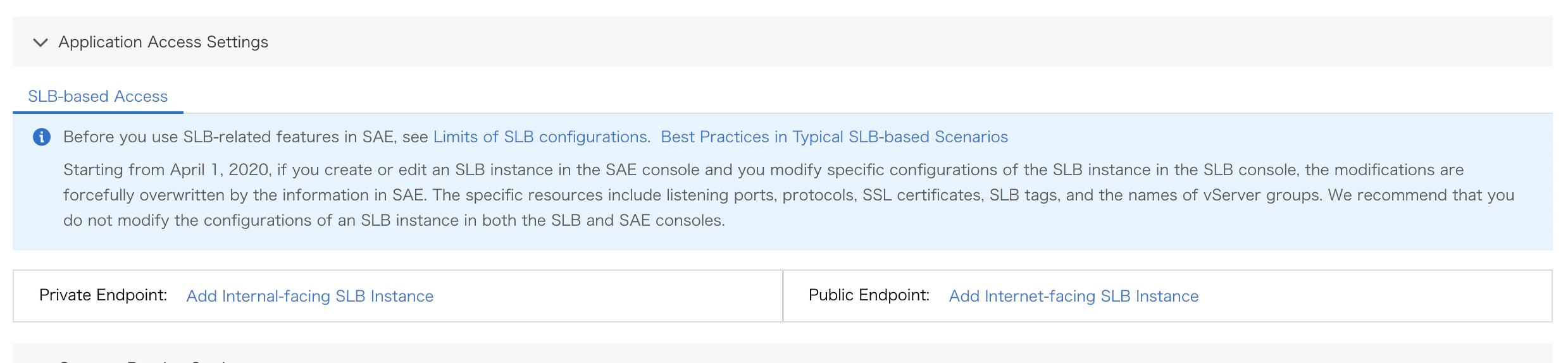

しかし、まだインターネットからアクセスできません。SAEのBasic Informationから、
Public Endpoint: Add Internet-facing SLB Instanceを押して、SLB(Server Load Balancer)を追加します。

SLB

ここではhttpのPortバインディングを入力します。
SLBはWebSocketに対応しています。
(ws -> http, wss -> httpsで設定できます)

Port

8080でRESTとWebSocketを両方使えるようにしているので、Portバインディングは1つだけです。実運用前にはhttpsに切り替えてください。同じ画面で設定できます。(証明書が必要です)

SLBが作れたら、Public IPが表示されます。インターネットからアクセス可能になっています。

Serverless App Engineにインターネットから直アクセスしたい場合は、EIPをアタッチする方法もあります。(AWS ECSと違い、インスタンス=TaskにPublic IPは発行してないため、設定が必要)

これはAWSのEIP的なものですが、Alibaba CloudのEIPは通信帯域 or データ転送量で課金されます。

小規模にhttpsを利用したい場合、SLB経由より、EIP(データ転送量課金)でインターネットアクセス可能にして、httpsの構成はSLBのインスタンス内で行うと安価になります。

では、これで構築が完成していますので、コマンドラインでテストしましょう。

# Websocketで接続、次のcurl POSTコマンドを実行した後に、feedと表示されたらOK
% wscat -c "ws://12.34.56.78?secret=YOUR-SECRET-TOKEN"
Connected (press CTRL+C to quit)
< feed
# スマホ側でPOSTする操作と同じことをcurlで実行する
% curl -X POST -d 'feed' "http://12.34.56.78?secret=YOUR-SECRET-TOKEN"

これでAlibaba Cloud側は準備完了です。

Serverless App Engineはアプリケーションを簡単にStopできますが、SLBは残りますので、課金を完全に止めたい場合はSLBを削除しましょう。

Raspberry Pi側 - Alibaba CloudにWebSocketを繋いで、餌やり指示が届いたら一定時間リレーをONにする

Raspberry Piからは、まずWebSocketでAlibaba CloudのServerless App Engineに接続します。(Server Load Balancer経由で)

import WebSocket from 'ws';

//urlにはServer Load Balancerのws://IP-ADDRESS?secret=YOUR-SECRET-TOKENが入っている
const ws = new WebSocket(url);

ws.on('open', () => {
    console.log('Connected to the server');
});

スマホからPOSTすると、Serverless App EngineがWebSocketでRaspberry Piにリレーします。メッセージが来たら一定時間リレーをONにします。


ws.on('message', (message: string) => {
    console.log(`Received message from server: ${message}`);

    if(message === 'feed'){
        startFeeding();
    }
});

実際のリレーON処理は以下のようになっています。

import GPIO from 'rpi-gpio'

const PIN_GPIO_4 = 7; //Raspberry PiのGPIO4は7番ピンに規定されている

function startFeeding(){

    GPIO.write(PIN_GPIO_4, true);

    setTimeout(() => {
        GPIO.write(PIN_GPIO_4, false);
    }, 1000);
}

Raspberry PiのGPIO4がトランジスタのBaseに繋がっています。
GPIO.writetrueにしてあげると、「リレーON = 餌が出る」 になります。

止めないと餌が出っぱなしになりますので、一定時間でfalseにします。

いろいろ試した結果、1秒間リレーをオンにしてポンプを動かすと、ちょうどいい具合に餌やりできました。(餌が少なければ複数回指示をすればいい)

ここまで読んだ方は
「液カリをハムスターの頭上にぶちまけないか?」 と不安になったんじゃないでしょうか?

安心してください。ハムスターのケージにWifiカメラをつけています。いつもニヤニヤしながら愛ハムを見ています。タイミングよく、液カリを出すためにポーリングではなくWebsocketなんです。

Alibaba Cloudを初めて使ってみて

私は普段、AWSを使っており、GCPやAzureの経験も少しあります。

Alibaba Cloudを使ったのは初めてでしたが、今回使ったServerless App Engineはとてもスムーズに使えて驚きました。仕組みがAWSに似ているので、AWSを使っている人は違和感なく利用できるんじゃないかと思います。

Serverless App Engine以外のコストも比較してみたのですが、全体的にコストがAWSより安くなっていて、コストメリットもありそうです。

最後に

実はAlibaba Cloudのアカウント作成で、本人確認がうまくいかず、サポートと10回以上やり取りをしました。

その中で、Alibaba Cloudのサポートが概ね1時間ぐらいで返事をしてくれるのに本当に驚きました。私はAWSのエンタープライズサポートを使っていますが、こんなに早くは返事がきません。

熱心なサポートをしてくれた Alibaba Cloud International Support と、問題解決をしてくれたBackend Teamの方に感謝します。
