Parquet と Glue データカタログとは

はじめに

S3 に置かれているのはファイルです。Amazon Athena はそのファイルに対して SQL を実行できるサービスで、SELECT を書けば、結果が表として返ってきます。

ファイルの集まりをテーブルとして扱えるのは、2 つのものが組み合わさっているからです。S3 に置かれたデータの実体と、それをテーブルとして定義した AWS Glue データカタログです。

この記事では、その 2 つをそれぞれ解説します。S3 に置くファイルは、Parquet 形式を例にします。

用語整理

この記事に出てくる用語をまとめます。

用語	概要
Amazon S3	ファイル置き場。保存の単位はオブジェクト（ファイルと、それを説明するメタデータ）
Apache Parquet	列指向のデータファイル形式
AWS Glue データカタログ	テーブルの定義を保管しておく場所
Amazon Athena	標準 SQL で S3 のデータを分析するクエリサービス

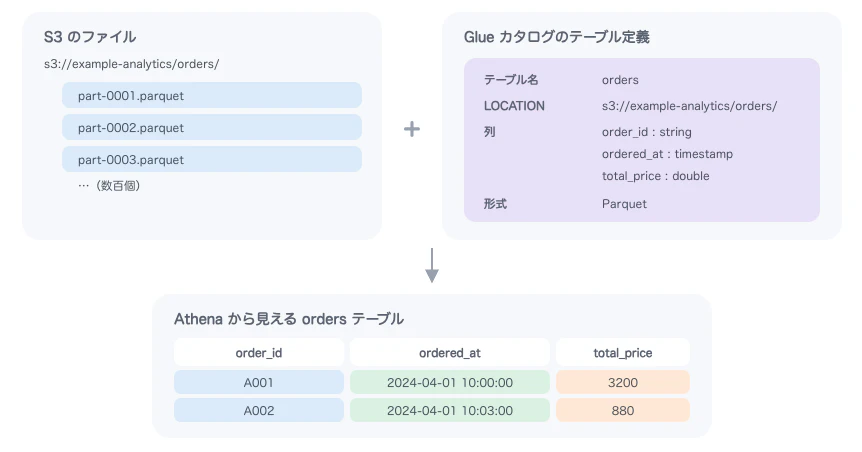

この記事では、EC サイトの注文ログを Athena で集計する、次の構成を例に説明します。

• 注文ログが Parquet 形式のファイルとして s3://example-analytics/orders/ に置かれている
• Glue データカタログに orders というテーブルが定義され、その LOCATION が上の S3 のパスを指している
• Athena は、カタログのテーブル定義を使って S3 のファイルを読み、SQL の結果を返す

Parquet とは

行で並べるか、列で並べるか

Apache Parquet は、オープンソースの「列指向（column-oriented）」のデータファイル形式です。効率的なデータの保存と取得のために設計されています。

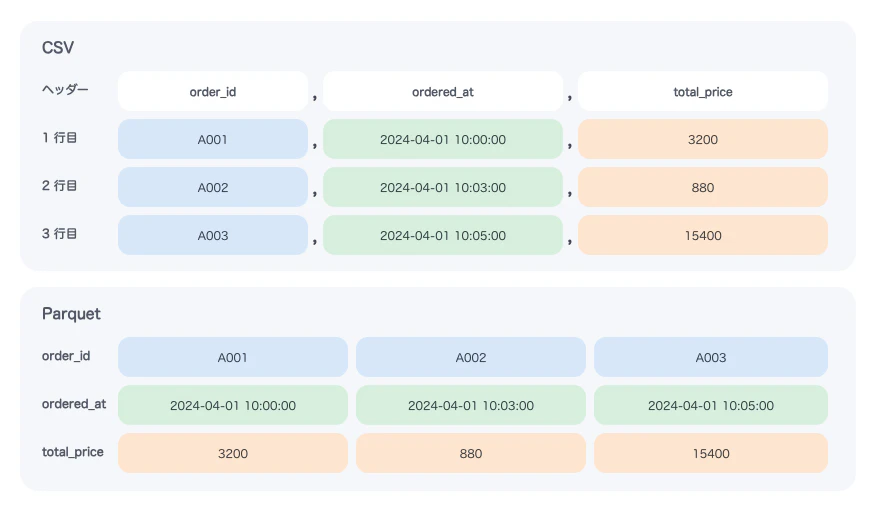

たとえば注文ログに order_id / ordered_at / total_price の 3 列があるとします。

• CSV：列名を書いたヘッダー行に続けて、1 行分の値をカンマ区切りで並べる
• Parquet：同じ列の値をまとめて並べる

Parquet は実際にはバイナリなので、図は並び方だけを表したものです。

列指向フォーマットが Athena に適しているのは、次の 3 点です。

• データが小さくなる：列のデータ型に合わせた圧縮アルゴリズムが選ばれる。S3 の保存容量が減り、クエリ処理のときに読み書きするデータ量も減る
• 要らない部分を飛ばせる：データのまとまりごとに最大値・最小値などの統計を持つため、WHERE total_price > 10000 に合う値が無いまとまりは読まずに飛ばせる（述語プッシュダウン）
• 手分けして読める：Athena が 1 つのファイルの読み取りを分担して、同時に読み進められる

圧縮されたデータへのクエリは速いうえに、Athena は解凍前のバイト数に対して課金するため、費用も抑えられます。

Parquet ファイルは「自分の設計図」を持っている

Parquet ファイルは、自分自身の構造の説明（メタデータ）を、ファイルの中に持っています。

ファイル全体は、次のような構造になっています。

先頭と末尾に PAR1 という 4 バイトの目印があり、その間に行グループ（row group）が並び、その後ろにファイルメタデータが置かれます。

行グループは、テーブルを何行かごとに区切ったものです。その各行グループの中で、列ごとにデータがまとまっています（column chunk）。

ファイルメタデータには、このファイルのスキーマ（すべての列の名前と型）、行数、そして各 column chunk がファイルのどこにあるかが記録されています。

Parquet を読むソフトウェアは、まずここを読んで、必要な column chunk の位置を知ります。メタデータがデータの後に書かれるのは、ファイルを 1 回書き通すだけで済むようにするためです。

Glue データカタログとは

なぜカタログが必要なのか

この記事の設定では、注文ログのファイルが S3 の orders/ フォルダに置かれ、Glue データカタログに orders テーブルが定義されています。フォルダの中のファイルは、バッチが動くたびに増えていき、数百個になることもあります。

この状態で Athena が SELECT ... FROM orders を処理するには、次の情報が必要です。

• orders という名前のテーブルは、S3 のどこを指しているのか
• そのテーブルはどんな列を持ち、それぞれどんな型なのか
• ファイルはどの形式で書かれていて、どう解釈すればよいのか

このうち列と型は、Parquet ファイル自身もメタデータとして持っています。ただしそれは、そのファイル 1 つについての説明です。ファイルの中に、どのテーブルに属するかという情報はありません。

テーブル 1 つにつき 1 セットの定義が、ファイルの外側に必要です。その置き場所が Glue データカタログです。

S3 のファイル群と、カタログのテーブル定義の2つが揃って、SQL から見える orders テーブルになります。

カタログには何が入っているのか

Glue データカタログは、テーブルの定義を保管しておく場所です。データがどこにあるか、どんな列を持つか、といった情報の索引として機能します。テーブルは、データベースごとに整理されて格納されます。

Athena で CREATE TABLE を実行すると、そのテーブルの定義は Glue データカタログに登録されます。

Glue のテーブル定義のうち、この記事に関わるのは次の情報です。

• テーブル名とデータベース名：SQL から呼ぶときの名前
• LOCATION：S3 のどのフォルダを指すか
• 列のリスト：列名と型
• 形式と SerDe：ファイルがどの形式で書かれているか。SerDe は、その形式のデータを Athena が扱えるようにする仕組みです

いつ使われるのか

Athena は、テーブルを作った時点ではなく、データを読むときにカタログの定義を当てはめます。この方式をスキーマオンリード（schema-on-read）と呼びます。

カタログは、データが流れる経路の中にはありません。データはバッチから S3 へ書き込まれ、Athena が読み、その結果を BI ツールなどが利用します。カタログは、その外側から Athena に参照されます。

読むときに定義を当てはめる、ということは、次の 2 つを意味します。

1. カタログに定義されていない列は、Athena からは存在しない

S3 のファイルにその列が書き込まれていても、カタログに無ければ SQL からは参照できません。

2. カタログを書き換えても、S3 のデータは変わらない

スキーマの更新によって、基盤となるデータが変更されたり書き直されたりすることはありません。

まとめ

• Parquet は、列ごとにデータを並べるバイナリのファイル形式です。必要な列だけ読めるので、読み書きするデータ量を減らせます
• Glue データカタログには、テーブルの定義が入っています。どこにデータがあるか、どんな列を持つか、という情報です
• カタログにはテーブルの定義が、S3 にはデータの実体があります。両方が揃って初めて Athena で読めます
• Athena はスキーマオンリードで、読むときにカタログの定義を当てはめます。カタログを書き換えても、S3 のデータは変わりません

Athena で SQL を実行するには、カタログのテーブル定義と、その定義が指す S3 のファイルの両方が必要です。

用語補足

用語	意味
列指向（column-oriented）	行単位ではなく列単位でデータを並べる保存方式。必要な列だけ読める
メタデータ	データそのものではなく、データの構造や所在を説明する情報
スキーマ	列名や型といった、表の構造の定義
スキーマオンリード	テーブル作成時ではなく、データを読むときに定義を当てはめる方式
行グループ（row group）	Parquet ファイルの中で、テーブルを何行かごとに区切ったもの
column chunk	1 つの行グループの中で、1 列分のデータがまとまった部分
SerDe	Serializer/Deserializer。バイト列と行・列を相互変換する部品
LOCATION	テーブルのファイルが置かれている S3 のフォルダ
述語プッシュダウン	統計を使って、読む必要のないデータのまとまりを読み飛ばす仕組み
