初心者向けロジアナハンズオンに参加してFMラジオチューナーのI2C信号を眺めてみた

はじめに

こちらに参加してきました！

ロジアナとサンプルデバイス

ロジアナは既に持っていたので、サンプルデバイスとしてFMラジオチューナーを選びました。

サンプルデバイスセット
その1 ￥1500 ラジオセット

    FMラジオチップモジュール x 1
    マイコンボード x 1
    USBケーブル x 1
    イヤホン x 1
    イヤホン接続コード x 1

まずはハンダづけ

ジャンパーケーブルをハンダづけして配線します。
FMラジオチップモジュールは2mmピッチ基板なので、ハンダづけのスキルがちょっと必要です。

配線はこちら。

ESP32 Dev Kitと3.3V, GND, I2C(SDA:21, SCL:22)を接続します。

Arduino IDEでプログラムを書き込み

こちらのサンプルプログラムを使用しました。

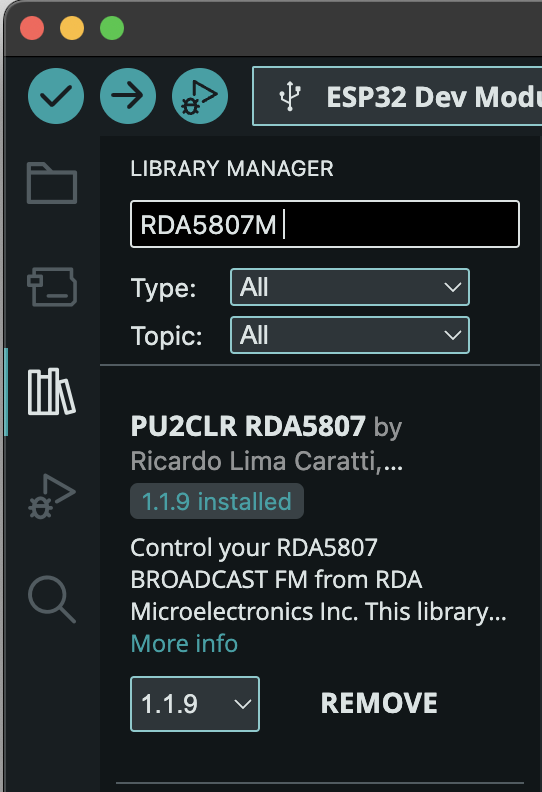

ライブラリの追加が必要でした。

ソースコードの変更点は以下です。

#include <WiFi.h>　・・・追加
#ifndef WIFI_SSID
  #define WIFI_SSID "XXXXXXXX"　・・・設定
  #define WIFI_PASSWORD "XXXXXXXX"　・・・設定

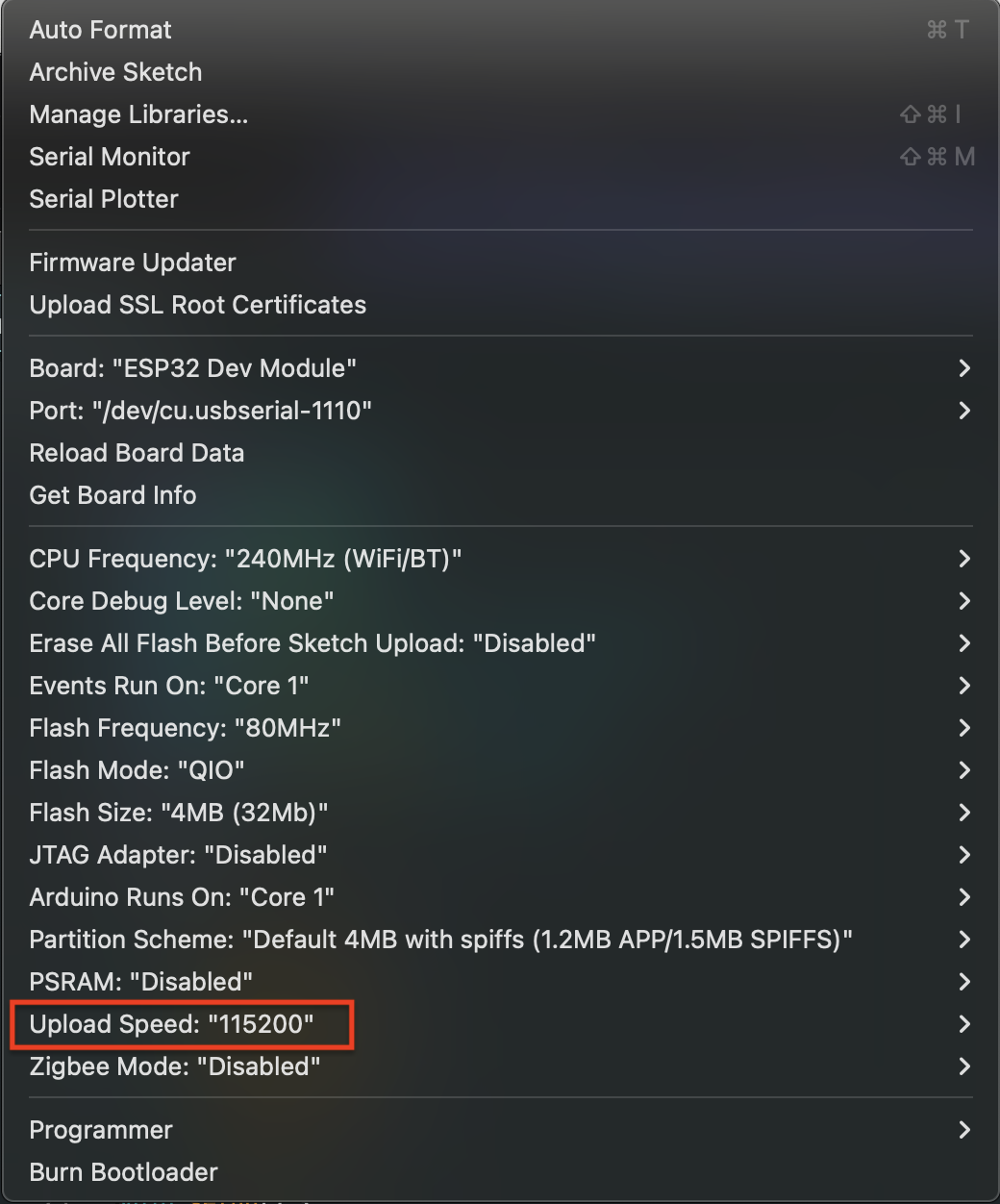

書き込み時にエラーが出ました。921600 -> 115200へ変更しました。

インターFMの音が鳴った！

配線はごちゃごちゃですが、イヤホンからFMの音が聞こえたときは感動しました！

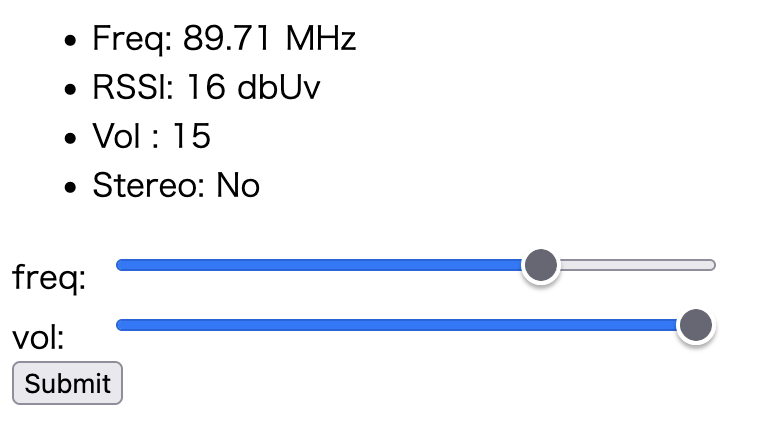

PCからESP32のIPアドレスへアクセスすると、ウェブブラウザからFMチャンネル(周波数)と音量を変更することができます。

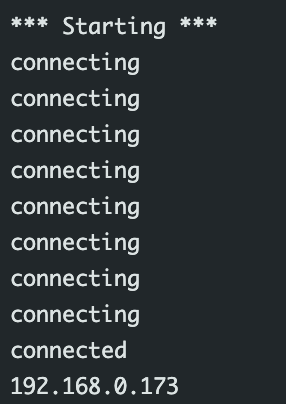

ESP32に付与されたIPアドレスはArduino IDEのシリアルモニタで確認できます。

ロジアナでI2Cの信号を見る

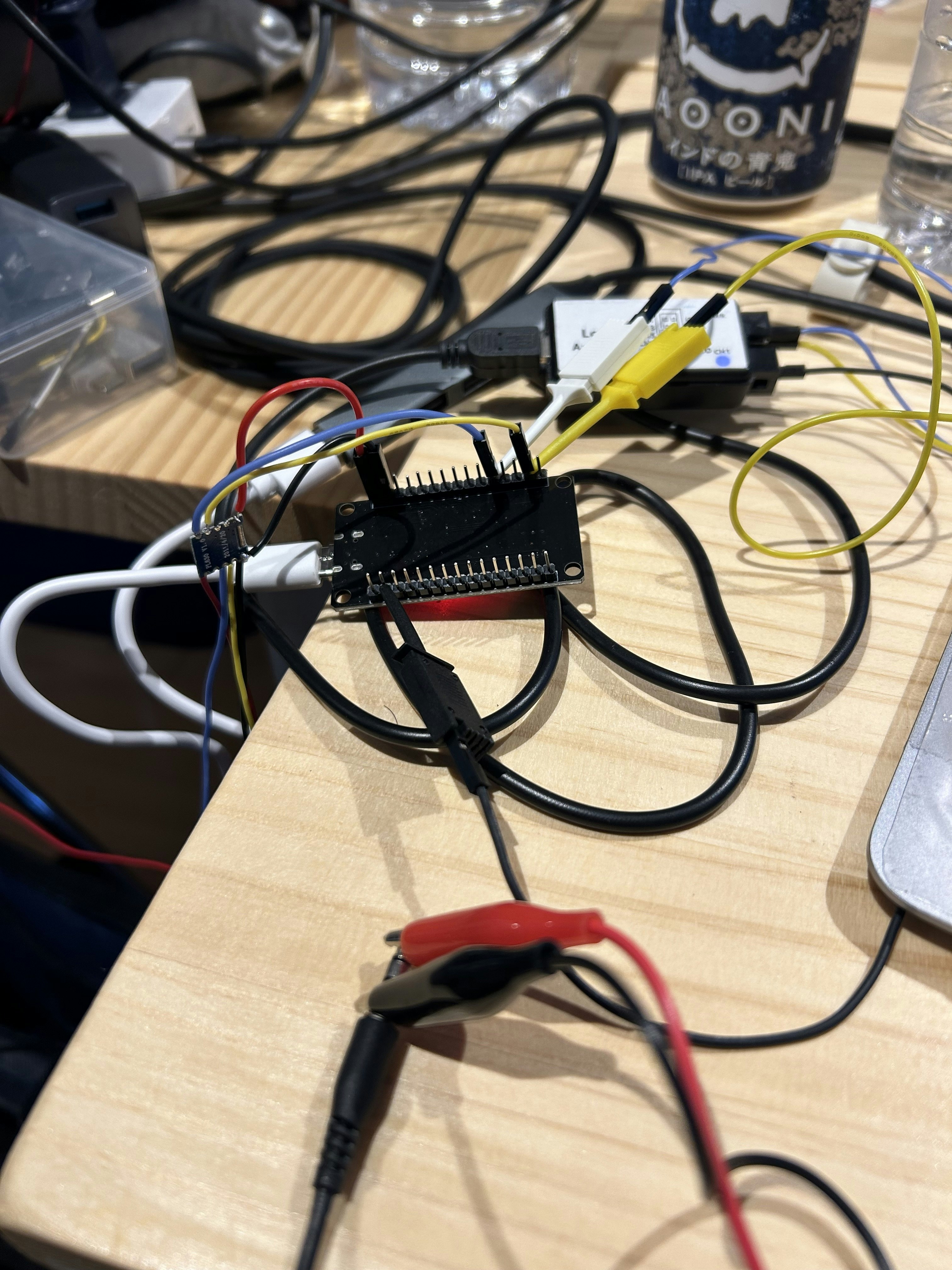

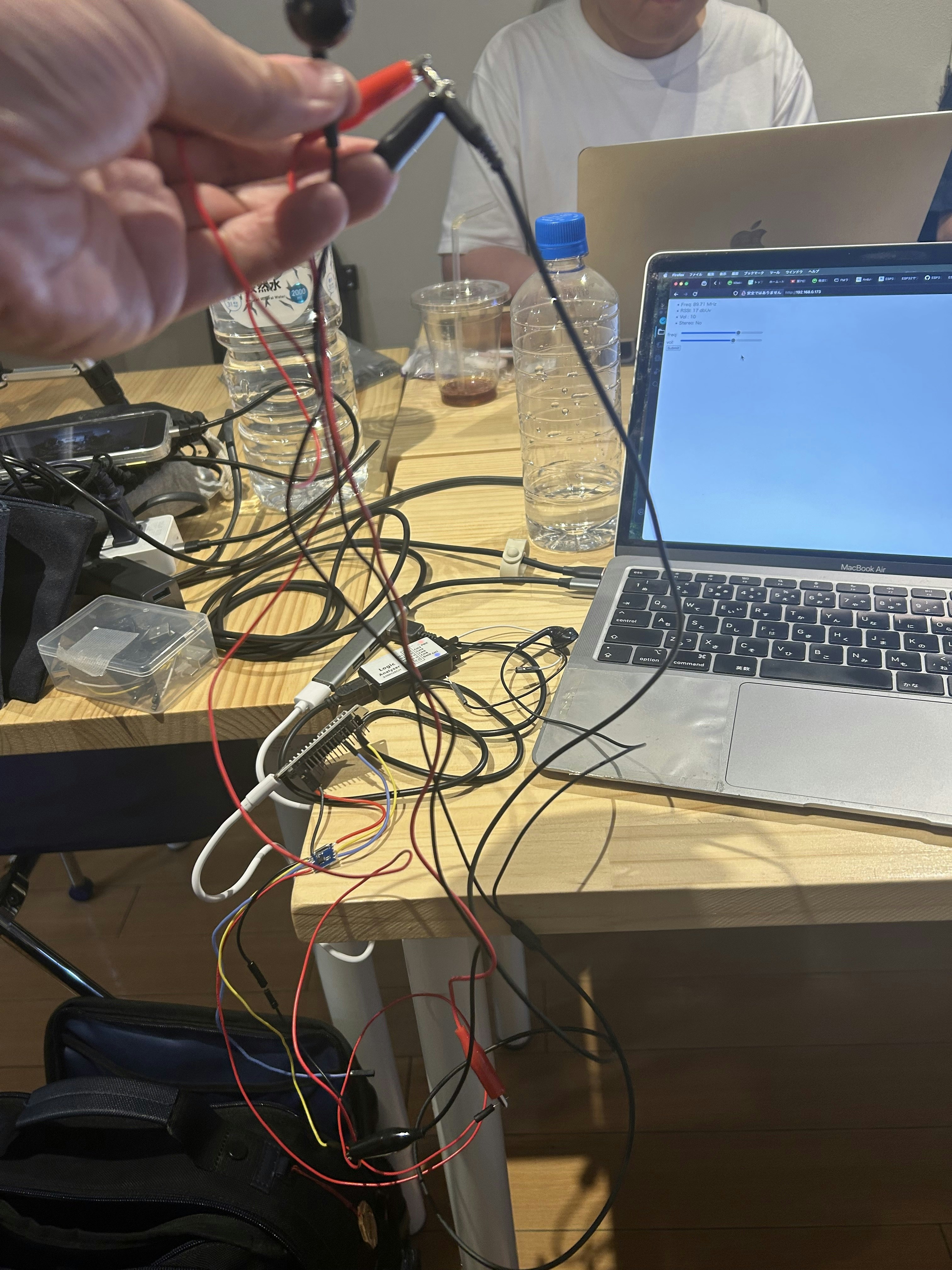

ロジアナとの接続は、GND, I2C(SDA, SCL)をプローブでつなげます。(空中配線)

音量を変更した時のI2C信号をPulseViewで眺めてみました。

信号の意味はこれからデータシートで確認します！
