【サ終】Canon LS-120TK III (電卓10キー)をmacOSで使えるようにする (環境の変化と戦う⑥)

Last updated at Posted at 2025-12-22

はじめに

はじめに

不定期で開催されるクラフェスの電子工作(分解教室)用の材料集めメモです。

2025.11.24

HARDOFF

八王子大和田店でCanon LS-120TK IIIを入手しましたが、既に【サ終】(サポート終了)となっているデバイスです。

Canon LS-120TK III

WindowsとLinux (Raspberry Pi)では標準ドライバーで正常に認識され、テンキー(キーボード)として使用できました。

しかし、macOSではUSBデバイスとして認識はされましたが、テンキーとして使用できませんでした。

$ system_profiler SPUSBDataType
USB:
    USB 3.1 Bus:

      Host Controller Driver: AppleT8103USBXHCI

        Composite Device:

          Product ID: 0x6523
          Vendor ID: 0x1267
          Version: 1.10
          Speed: Up to 1.5 Mb/s
          Location ID: 0x01100000 / 1
          Current Available (mA): 500
          Current Required (mA): 100
          Extra Operating Current (mA): 0

正確に言うと、電卓に「PC/計算」(電卓とPC入力モードを切り替える)ボタンが付いているのですが、押しても反応しない(PC入力モードに切り替えられない)状態でした。

調査

Canon LS-120TK IIIをmacOSで使用している事例を調査したところ、古いブログページが見つかりました。

DentakuTenkeyというソフトウェアをインストールすれば動作するようですが、古いホームページで既にリンク先(GeoCities)が【サ終】(2019年3月末にサービス終了)になっていました。

インターネットアーカイブサイトで入手

インターネットアーカイブサイトの「Wayback Machine - Internet Archive」でソフトウェアの入手に成功しました。

MacOS X 10.6までしか対応していないため、当然、Macbook Air M1 (macOS Sequoia 15.7.3)にはインストールすらできませんでしたが、ソースコードが付属していたため、Xcodeでビルドすることにしました。

Xcodeでのビルドに失敗

IOKit/hid/IOHIDEvent.h file not foundというエラーが発生しました。

ChatGPTに聞いたところ、Appleが仕様変更で非公開(Private API)扱いにし、Xcode 15 / macOS 14(Sonoma) で遮断したとのことでした。

Xcodeでのビルドに成功するもkextloadに失敗

MacKernelSDKをダウンロードして、不足しているヘッダーファイルを取り込んだところビルドは成功しました。

しかし、実際に/sbin/kextloadコマンドを実行したところ、エラー「failed to load (libkern/kext) not found」が発生しました。

Karabiner-Elementsを試す

古いブログページの記載がヒントになりました。

「KeyRemap4MacBookをベースにタイトルのソフトを作ってみました。」

「KeyRemap4MacBook」は現在「Karabiner」になっています。

ということで、Karabiner-Elementsをインストールして試してみましたが、デバイスをPC入力モードに変更できないと、そもそもmacOS側でキー入力を検知できませんでした。

解析

ソフトウェアを動かすことを諦めて、正常に動作しているデバイスの通信を解析して、直接デバイスを制御する方針に変更しました。

デバイスが正常に動作しているLinux (Raspberry Pi)でUSB (HID)の通信をキャプチャーします。
USBトラフィックをモニタリングするために、usbmonモジュールをロードします。

$ sudo modprobe usbmon

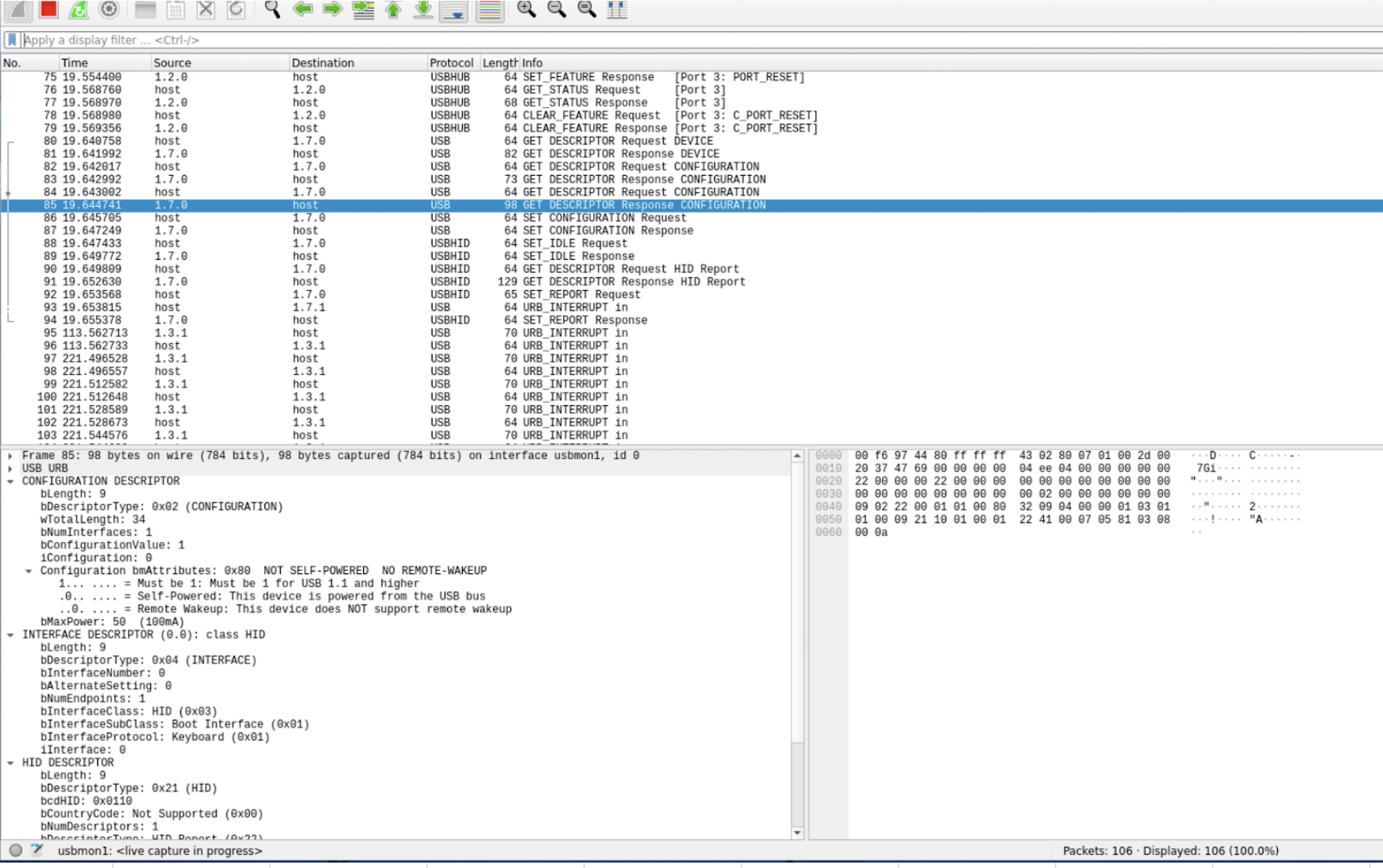

WiresharkでUSBトラフィックをキャプチャーします。

$ sudo apt install wireshark
$ sudo wireshark

スクリーンショット 2025-12-21 22.54.29.png

無事にデバイスの初期化ログを取得できました。

08:45:35.223123 USB CONTROL SUBMIT to 1:5:0
08:45:35.224380 USB CONTROL COMPLETE from 1:5:0
	0x0000:  1201 1001 0000 0008 6712 2365 1001 0000  ........g.#e....
	0x0010:  0001                                     ..
08:45:35.224432 USB CONTROL SUBMIT to 1:5:0
08:45:35.225502 USB CONTROL COMPLETE from 1:5:0
	0x0000:  0902 2200 0101 0080 32                   ..".....2
08:45:35.225534 USB CONTROL SUBMIT to 1:5:0
08:45:35.227323 USB CONTROL COMPLETE from 1:5:0
	0x0000:  0902 2200 0101 0080 3209 0400 0001 0301  ..".....2.......
	0x0010:  0100 0921 1001 0001 2241 0007 0581 0308  ...!...."A......
	0x0020:  000a                                     ..
08:45:35.229038 USB CONTROL SUBMIT to 1:5:0
08:45:35.229762 USB CONTROL COMPLETE from 1:5:0
08:45:35.230455 USB CONTROL SUBMIT to 1:5:0
08:45:35.232276 USB CONTROL COMPLETE from 1:5:0
08:45:35.232329 USB CONTROL SUBMIT to 1:5:0
08:45:35.235151 USB CONTROL COMPLETE from 1:5:0
	0x0000:  0501 0906 a101 0507 19e0 29e7 1500 2501  ..........)...%.
	0x0010:  9508 7501 8102 9508 7501 8101 0508 1901  ..u.....u.......
	0x0020:  2905 9505 7501 9102 9501 7503 9101 0507  )...u.....u.....
	0x0030:  1900 2aff 0015 0026 ff00 9506 7508 8100  ..*....&....u...
	0x0040:  c0                                       .
08:45:35.238150 USB CONTROL SUBMIT to 1:5:0
	0x0000:  00

PC入力モードに切り替える代替え手段

結果的に古いブログページの記載がヒントになりました。

「デバイス情報からは一般的なキーパッドの様な感じでしたので、LED辺りを操作してやれば動くのでは？と試してみた所、接続時にNumLock LEDをONするコードを送ってやれば良い様です。」

setledsmac

HIDデバイスへNumLock LEDをONする方法をChatGPTへ聞いたところ、setledsmacツールをインストールする方法です。

$ git clone https://github.com/damieng/setledsmac.git
$ cd setledsmac/Source/SetLEDs
$ make
$ ./setleds +num

実行したところ、残念ながらキーボードとして認識していない(HID(キーボード)としてデバイス名が見えていない)ため失敗しました。

% ./setleds +num
SetLEDs version 0.4 - https://github.com/damieng/setledsmac

 "Apple Internal Keyboard / Trackpad" +num

コードを作成

次にHIDデバイスへNumLock LEDをONするソースコードをChatGPTに作成してもらいました。

ソースコード
hid_set_numlock.c
// hid_set_numlock.c
// Build: clang hid_set_numlock.c -o hid_set_numlock -framework IOKit -framework CoreFoundation
// Usage: sudo ./hid_set_numlock 0x1267 0x6523 0x01100000

#include <CoreFoundation/CoreFoundation.h>
#include <IOKit/hid/IOHIDManager.h>
#include <stdio.h>
#include <stdlib.h>

static int hex_or_dec(const char* s) {
    // accepts "0x...." or decimal
    return (int)strtol(s, NULL, 0);
}

static void print_cfstring(CFStringRef s) {
    if (!s) { printf("(null)"); return; }
    char buf[512];
    if (CFStringGetCString(s, buf, sizeof(buf), kCFStringEncodingUTF8)) printf("%s", buf);
    else printf("(cfstring)");
}

int main(int argc, char** argv) {
    if (argc < 4) {
        fprintf(stderr, "Usage: %s <vid> <pid> <location_id>\n", argv[0]);
        fprintf(stderr, "Example: %s 0x1267 0x6523 0x01100000\n", argv[0]);
        return 1;
    }

    int vid = hex_or_dec(argv[1]);
    int pid = hex_or_dec(argv[2]);
    int loc = hex_or_dec(argv[3]);

    IOHIDManagerRef mgr = IOHIDManagerCreate(kCFAllocatorDefault, kIOHIDOptionsTypeNone);

    // Matching dict: vendor/product (Apple docs: kIOHIDVendorIDKey, kIOHIDProductIDKey) :contentReference[oaicite:5]{index=5}
    CFMutableDictionaryRef match = CFDictionaryCreateMutable(kCFAllocatorDefault, 0,
                                                            &kCFTypeDictionaryKeyCallBacks,
                                                            &kCFTypeDictionaryValueCallBacks);
    CFNumberRef nVid = CFNumberCreate(kCFAllocatorDefault, kCFNumberIntType, &vid);
    CFNumberRef nPid = CFNumberCreate(kCFAllocatorDefault, kCFNumberIntType, &pid);
    CFDictionarySetValue(match, CFSTR(kIOHIDVendorIDKey), nVid);
    CFDictionarySetValue(match, CFSTR(kIOHIDProductIDKey), nPid);
    CFRelease(nVid);
    CFRelease(nPid);

    IOHIDManagerSetDeviceMatching(mgr, match);
    CFRelease(match);

    IOReturn r = IOHIDManagerOpen(mgr, kIOHIDOptionsTypeNone);
    if (r != kIOReturnSuccess) {
        fprintf(stderr, "IOHIDManagerOpen failed: 0x%08x\n", r);
        return 2;
    }

    CFSetRef devs = IOHIDManagerCopyDevices(mgr);
    if (!devs) {
        fprintf(stderr, "No devices matched VID/PID\n");
        return 3;
    }

    CFIndex count = CFSetGetCount(devs);
    IOHIDDeviceRef* list = (IOHIDDeviceRef*)calloc((size_t)count, sizeof(IOHIDDeviceRef));
    CFSetGetValues(devs, (const void**)list);

    IOHIDDeviceRef target = NULL;

    for (CFIndex i = 0; i < count; i++) {
        IOHIDDeviceRef d = list[i];

        // Location IDで絞る (kIOHIDLocationIDKey) :contentReference[oaicite:6]{index=6}
        CFTypeRef locRef = IOHIDDeviceGetProperty(d, CFSTR(kIOHIDLocationIDKey));
        int dloc = -1;
        if (locRef && CFGetTypeID(locRef) == CFNumberGetTypeID()) {
            CFNumberGetValue((CFNumberRef)locRef, kCFNumberIntType, &dloc);
        }

        CFStringRef prod = (CFStringRef)IOHIDDeviceGetProperty(d, CFSTR(kIOHIDProductKey));

        printf("Matched device: location=0x%08x product=", dloc);
        print_cfstring(prod);
        printf("\n");

        if (dloc == loc) {
            target = d;
        }
    }

    if (!target) {
        fprintf(stderr, "Device matched VID/PID but not location_id=0x%08x\n", loc);
        fprintf(stderr, "Hint: confirm Location ID via system_profiler SPUSBDataType\n");
        return 4;
    }

    // Output report: 1 byte, bit0=NumLock ON (0x01)
    // IOHIDDeviceSetReport is the API to send output/feature reports :contentReference[oaicite:7]{index=7}
    uint8_t report[1] = { 0x01 };
    r = IOHIDDeviceSetReport(target, kIOHIDReportTypeOutput, 0, report, sizeof(report));
    if (r != kIOReturnSuccess) {
        fprintf(stderr, "IOHIDDeviceSetReport failed: 0x%08x\n", r);
        return 5;
    }

    printf("NumLock LED ON report sent to location_id=0x%08x\n", loc);

    free(list);
    CFRelease(devs);
    CFRelease(mgr);
    return 0;
}

GitHubにもソースコードを置きました。

ソースコードをビルドします。

$ clang hid_set_numlock.c -o hid_set_numlock -framework IOKit -framework CoreFoundation

hid_set_numlockコマンドを実行してPC入力モードへの切り替えに成功しました。

$ ./hid_set_numlock 0x1267 0x6523 0x01100000

Matched device: location=0x01100000 product=(null)
NumLock LED ON report sent to location_id=0x01100000

さいごに

USBデバイスを制御するHIDコマンドを少し理解できました。
