やりたいこと
IBM Cloudには Cloud Service Endpoinという、PaaSサービス（WatsonやIBM Cloud Databases）にPrivate Network経由で呼び出すことができる仕組みがあります。

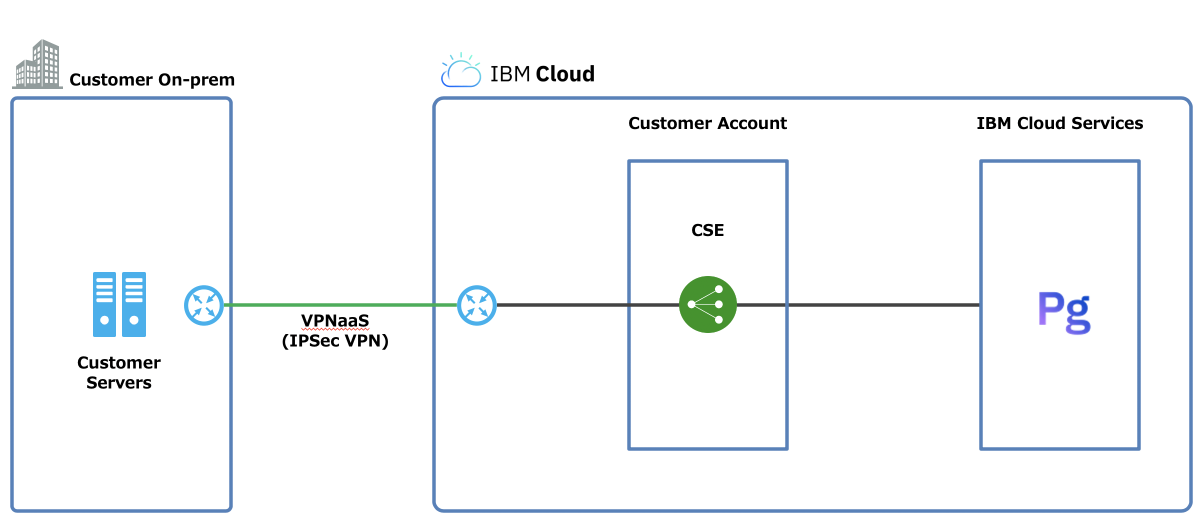

このCSEを、マネージドのSite-To-Site VPNサービスであるVPN for VPC 経由で利用し、オンプレ環境からIBM CloudサービスをPrivate Networkで呼び出せるようにします。
VPC側のVPN Gatewayの設定
このページからVPN Gatewayを作成していきます。

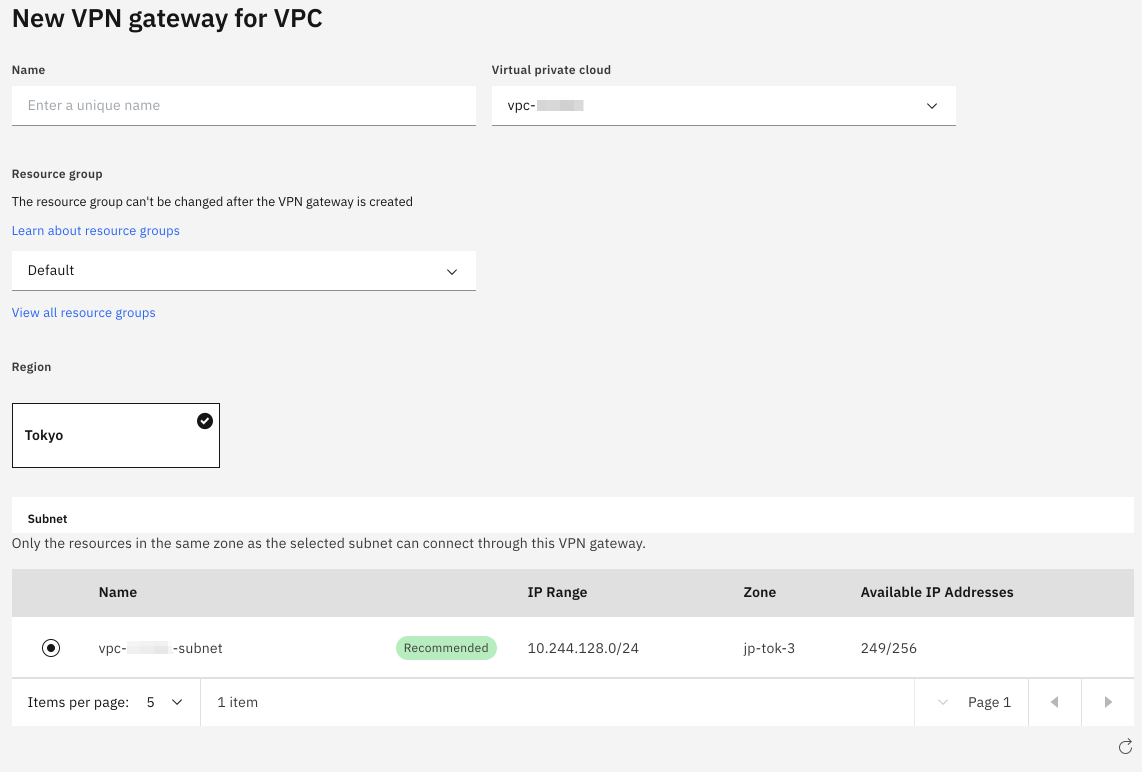

VPN Gatewayを作成するVPCとサブネットを指定し、接続情報を入力していきます。
VPN Gatewayは、VPNサービスが作成されたZoneと同一Zone内のVSIとしか通信できません。上記の場合、jp-tok-3でVPNサービスを作成したのでjp-tok-1やjp-tok-2のVSIにはアクセスできません。Zone障害に備えるためにはZoneごとにVPN Gatewayを作成する必要があります。
- Peer gateway address
- オンプレ側のVPNゲートウェイのIPアドレス

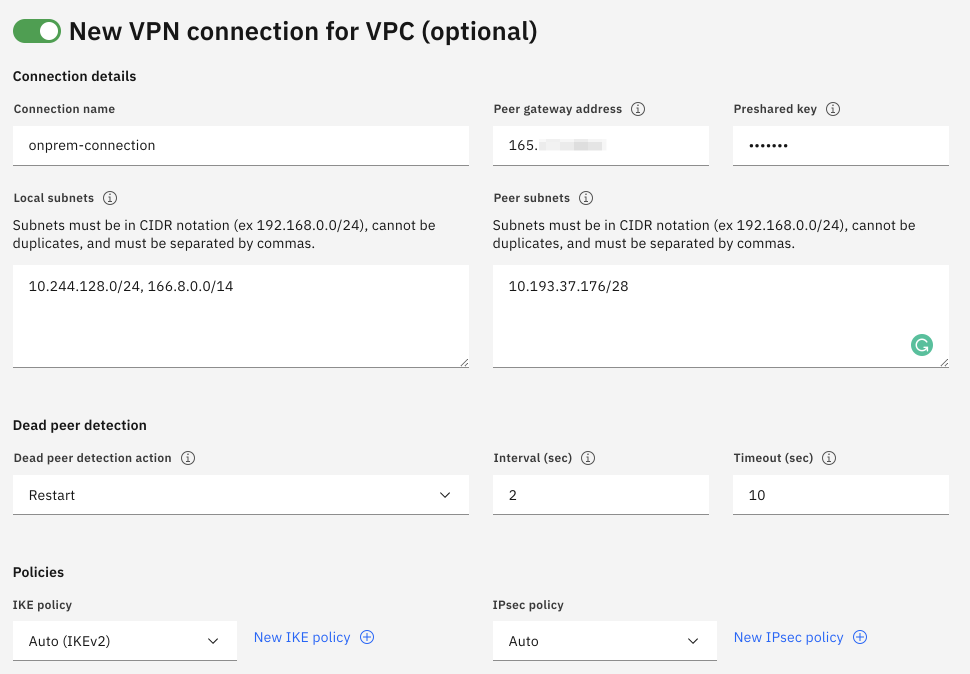

- Local subnets
- VPNで通信させたいローカルサイトのアドレスレンジ
- VPCで定義したサブネットと、CSEのエンドポイントである 166.8.0.0/14 を指定します
- Peer subnets
- VPN通信をさせるオンプレ側のアドレスレンジ

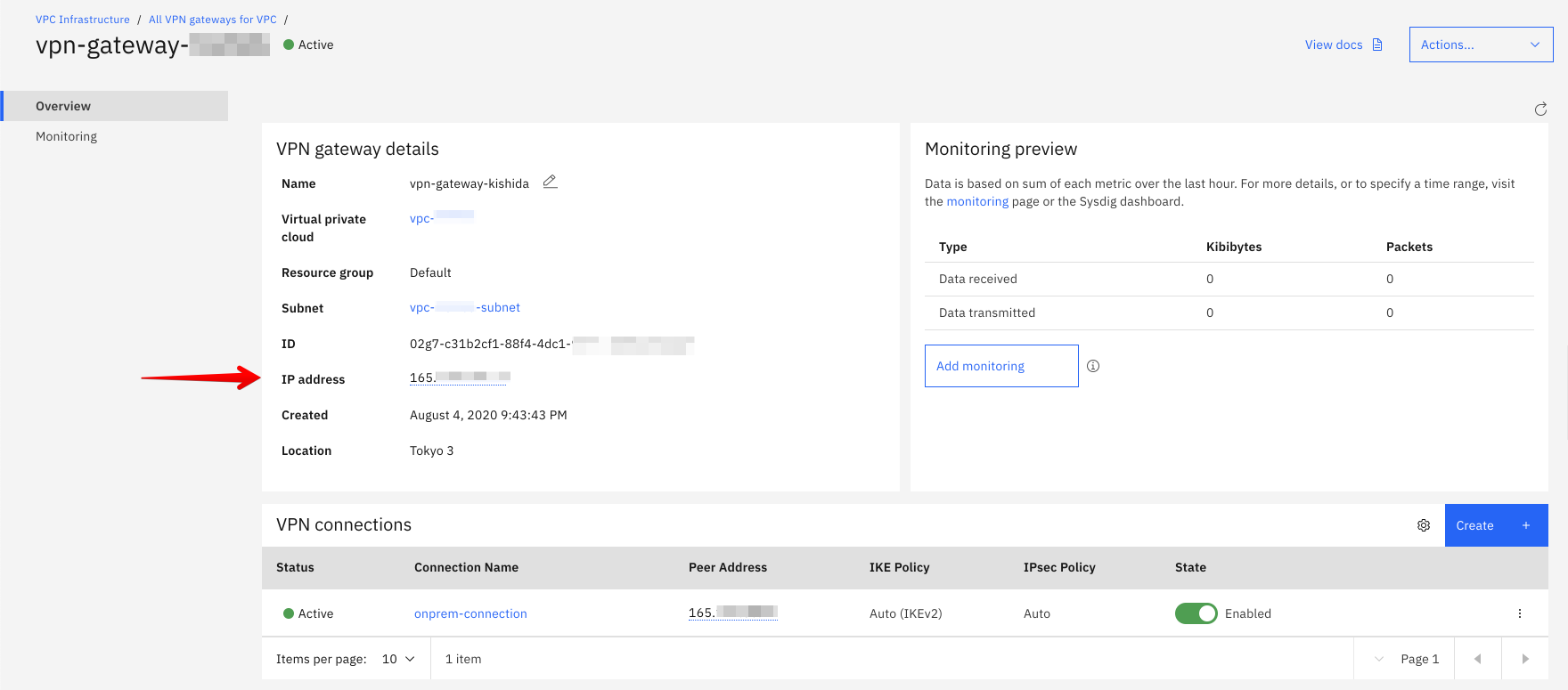

VPN Gatewayを作成すると、Floating IPが割り当てられます。
オンプレ側のVPN Gatewayの設定
今回は疑似オンプレ環境として IBM CloudのClassic Infraの仮想サーバーを利用し、VPN Gatewayとして StrongSwan を使って実施します。
他のVPN Gatewayを使う場合はこちらを参照してください。
StrongSwanの詳細な導入手順については割愛しますが、私はこのサイトを参考に導入しました。
/etc/ipsec.confファイルは、以下のように記述してください。
leftがオンプレ側、rightがVPC側です。right, rightidにはVPN Gatewayを作成されたときに割り当てられたFloating IPを書いてください。
conn all
type=tunnel
auto=route
#aggressive=no
esp=aes256-sha256!
ike=aes128-sha1-modp1024!
left=165.xx.xx.xx
leftsubnet=10.193.37.176/28
rightsubnet=10.244.128.0/24,166.8.0.0/14
right=165.yy.yy.yy
leftauth=psk
rightauth=psk
leftid="165.xx.xx.xx"
keyexchange=ikev2
rightid="165.yy.yy.yy"
lifetime=10800s
ikelifetime=36000s
dpddelay=30s
dpdaction=restart
dpdtimeout=120s
/etc/ipsec.secretsにはPreshared keyをセットするのをお忘れなく。
# This file holds shared secrets or RSA private keys for authentication.
# RSA private key for this host, authenticating it to any other host
# which knows the public part.
: RSA "server-key.pem"
user : EAP "password"
165.xx.xx.xx 165.yy.yy.yy : PSK "**********"
設定が終わったらStrongSwanを再起動すれば、VPN接続が始まります。
# ipsec restart
# ipsec status
Routed Connections:
all{1}: ROUTED, TUNNEL, reqid 1
all{1}: 10.193.37.176/28 === 10.244.128.0/24 166.8.0.0/14
Security Associations (1 up, 0 connecting):
all[13]: ESTABLISHED 5 hours ago, 165.192.80.42[165.192.80.42]...165.192.128.32[165.192.128.32]
all{52}: INSTALLED, TUNNEL, reqid 1, ESP in UDP SPIs: c1049b0e_i c19d8aff_o
all{52}: 10.193.37.176/28 === 10.244.128.0/24 166.8.0.0/14
CSEを使ってIBM Cloudサービスの呼び出し
これで、オンプレ側からIBM CloudのPaaSサービスをCSEを使って呼び出せることができるようになりました。
# ping xxxxxxxxxxxxxxxxxxxxx.private.databases.appdomain.cloud
PING icd-prod-jp-tok-db-x.jp-tok.serviceendpoint.cloud.ibm.com (166.9.42.15) 56(84) bytes of data.
64 bytes from f.2a.09a6.ip4.static.sl-reverse.com (166.9.42.15): icmp_seq=1 ttl=57 time=2.52 ms
64 bytes from f.2a.09a6.ip4.static.sl-reverse.com (166.9.42.15): icmp_seq=2 ttl=57 time=2.26 ms
64 bytes from f.2a.09a6.ip4.static.sl-reverse.com (166.9.42.15): icmp_seq=3 ttl=57 time=2.39 ms
64 bytes from f.2a.09a6.ip4.static.sl-reverse.com (166.9.42.15): icmp_seq=4 ttl=57 time=2.55 ms
^C
--- icd-prod-jp-tok-db-x.jp-tok.serviceendpoint.cloud.ibm.com ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3005ms
rtt min/avg/max/mdev = 2.265/2.435/2.559/0.121 ms
補足
今回は疑似オンプレ環境としてIBM Cloud のClassic Infra環境を使いましたが、デフォルトだと以下のようにService EndpointのIPアドレス（166.8.0.0/14）に対してもstatic routeが構成されており、何もしなくてもCSEにアクセスできてしまいます。なので、当該static routeは削除して上記を検証しています。
## CSEへのstatic routeの削除
# route
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
default 21.50.c0a5.ip4. 0.0.0.0 UG 0 0 0 eth1
10.0.0.0 10.193.37.129 255.0.0.0 UG 0 0 0 eth0
10.193.37.128 0.0.0.0 255.255.255.192 U 0 0 0 eth0
161.26.0.0 10.193.37.129 255.255.0.0 UG 0 0 0 eth0
165.192.80.32 0.0.0.0 255.255.255.224 U 0 0 0 eth1
166.8.0.0 10.193.37.129 255.252.0.0 UG 0 0 0 eth0
# route delete -net 166.8.0.0 gw 10.193.37.129 netmask 255.252.0.0 eth0
# route
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
default 21.50.c0a5.ip4. 0.0.0.0 UG 0 0 0 eth1
10.0.0.0 10.193.37.129 255.0.0.0 UG 0 0 0 eth0
10.193.37.128 0.0.0.0 255.255.255.192 U 0 0 0 eth0
161.26.0.0 10.193.37.129 255.255.0.0 UG 0 0 0 eth0
165.192.80.32 0.0.0.0 255.255.255.224 U 0 0 0 eth1
