[IBMCloud] IKS(kubernetes)バージョンアップ時の挙動確認

Last updated at Posted at 2024-06-30

テスト環境

東京リージョンの各ZoneにVSI for VPCのLinuxサーバを配置

  • VSI for VPC(CentOS) TOK01 x 1台
  • VSI for VPC(CentOS) TOK02 x 1台
  • VSI for VPC(CentOS) TOK03 x 1台

サーバ側はIKS(Kubernetes)にてNginxのPodを各ゾーンに配置し、前段にIngressALBを配置

  • Application load balancer for VPC x 1(TOK02/TOK03)
  • IBM Cloud Kubernetes Service x 1Cluster(TOK02/TOK03)
    • Nginx Pod(TOK02) x 1台
    • Nginx Pod(TOK03) x 1台

テスト内容

バージョンアップ時に簡単なHTTP通信を発生させ、通信への影響がどの程度あるか確認する
通信経路としては４パターンとする
①VSI for VPC(TOK1) -> IngressALB(TOK02/TOK03) -> POD(TOK02/TOK03)
②VSI for VPC(TOK2) -> IngressALB(TOK02/TOK03) -> POD(TOK02/TOK03)
③VSI for VPC(TOK3) -> IngressALB(TOK02/TOK03) -> POD(TOK02/TOK03)
④Internet Client PC -> IngressALB(TOK02/TOK03) -> POD(TOK02/TOK03)

構成図

事前動作確認

VSIとPCからALB(3cd5e244-jp-tok.lb.appdomain.cloud)の8080ポートにアクセスする
Nginxのホスト名が記載されたhtmlが表示されることで異なるPodのNginxにアクセスできていることを確認

Nginx-POD1:iks-nginx-cd7748fdf-8mkx7
Nginx-POD2:iks-nginx-cd7748fdf-4nt2x

パターン①

VSI for VPC(TOK1) -> IngressALB(TOK02/TOK03) -> POD(TOK02/TOK03)

[root@tok01-sv ~]# while true; do curl --max-time 1 -s http://3cd5e244-jp-tok.lb.appdomain.cloud:8080 || echo "Request timed out or failed."; sleep 1; done
Hostname: iks-nginx-7fbc7dfc94-kf7dl Current Time: 2024-06-26 07:01:20
Hostname: iks-nginx-7fbc7dfc94-pcmnh Current Time: 2024-06-26 07:01:21
Hostname: iks-nginx-7fbc7dfc94-kf7dl Current Time: 2024-06-26 07:01:22
Hostname: iks-nginx-7fbc7dfc94-kf7dl Current Time: 2024-06-26 07:01:23
Hostname: iks-nginx-7fbc7dfc94-kf7dl Current Time: 2024-06-26 07:01:24

パターン②

VSI for VPC(TOK2) -> IngressALB(TOK02/TOK03) -> POD(TOK02/TOK03)

[root@tok02-sv ~]# while true; do curl --max-time 1 -s http://3cd5e244-jp-tok.lb.appdomain.cloud:8080 || echo "Request timed out or failed."; sleep 1; done
Hostname: iks-nginx-7fbc7dfc94-pcmnh Current Time: 2024-06-26 07:02:06
Hostname: iks-nginx-7fbc7dfc94-pcmnh Current Time: 2024-06-26 07:02:07
Hostname: iks-nginx-7fbc7dfc94-pcmnh Current Time: 2024-06-26 07:02:08
Hostname: iks-nginx-7fbc7dfc94-pcmnh Current Time: 2024-06-26 07:02:09
Hostname: iks-nginx-7fbc7dfc94-kf7dl Current Time: 2024-06-26 07:02:10

パターン③

VSI for VPC(TOK3) -> IngressALB(TOK02/TOK03) -> POD(TOK02/TOK03)

[root@tok03-sv ~]# while true; do curl --max-time 1 -s http://3cd5e244-jp-tok.lb.appdomain.cloud:8080 || echo "Request timed out or failed."; sleep 1; done
Hostname: iks-nginx-7fbc7dfc94-pcmnh Current Time: 2024-06-26 07:02:52
Hostname: iks-nginx-7fbc7dfc94-pcmnh Current Time: 2024-06-26 07:02:53
Hostname: iks-nginx-7fbc7dfc94-kf7dl Current Time: 2024-06-26 07:02:54
Hostname: iks-nginx-7fbc7dfc94-pcmnh Current Time: 2024-06-26 07:02:55
Hostname: iks-nginx-7fbc7dfc94-kf7dl Current Time: 2024-06-26 07:02:56

パターン④

④Internet Client PC -> IngressALB(TOK02/TOK03) -> POD(TOK02/TOK03)

% while true; do curl --max-time 1 -s http://3cd5e244-jp-tok.lb.appdomain.cloud:8080 || echo "Request timed out or failed."; sleep 1; done
Hostname: iks-nginx-7fbc7dfc94-pcmnh Current Time: 2024-06-26 07:03:10
Hostname: iks-nginx-7fbc7dfc94-kf7dl Current Time: 2024-06-26 07:03:11
Hostname: iks-nginx-7fbc7dfc94-pcmnh Current Time: 2024-06-26 07:03:12
Hostname: iks-nginx-7fbc7dfc94-kf7dl Current Time: 2024-06-26 07:03:13
Hostname: iks-nginx-7fbc7dfc94-kf7dl Current Time: 2024-06-26 07:03:15

IKSのバージョンアップの準備

IKSのバージョンアップ方法については、下記ドキュメント通りに実施する
クラスター・マスターを更新するための手順

現在のクラスター・マスター・バージョンの確認

ドキュメント:CLI でのクラスター・マスター・バージョンの確認

現在は「1.28.11_1564」のバージョンであることがわかる

kh@khs-MacBook-Pro nginx-time % ibmcloud ks cluster ls
OK
名前                          ID                     状態     作成日         ワーカー   ロケーション   バージョン               リソース・グループ名   プロバイダー
acs-paascluster-jp-tok        co9j451t0t7uths6kb10   normal   2 months ago   2          Tokyo          1.28.11_1564             acs-paas               vpc-gen2

現在のワーカー・ノードのバージョンの確認

ドキュメント:CLI でのワーカー・ノードのバージョンの確認

現在は「1.28.11_1565」のバージョンであることがわかる

% ibmcloud ks worker ls -c co9j451t0t7xxx
OK
ID                                                       プライマリー IP   フレーバー   状態     状況    ゾーン     バージョン
kube-co9j451t0t7uths6kb10-acspaasclus-lowspec-000006c4   10.244.128.21     cx2.2x4      normal   Ready   jp-tok-3   1.28.11_1565
kube-co9j451t0t7uths6kb10-acspaasclus-lowspec-0000074c   10.244.64.28      cx2.2x4      normal   Ready   jp-tok-2   1.28.11_1565

アドオンの確認

クラスター内のアドオンを確認

% ibmcloud ks cluster addon ls --cluster co9j451t0t7xxx
OK
名前                   バージョン   正常性の状態   正常性の状況
debug-tool             2.0.0        normal         Addon Ready. For more info: http://ibm.biz/addon-state (H1500)
vpc-block-csi-driver   5.1          normal         Addon Ready. For more info: http://ibm.biz/addon-state (H1500)

インストールされている各アドオンでサポートされている Kubernetes のバージョンを確認

kh@khs-MacBook-Pro ~ % ibmcloud ks addon-versions
OK
名前                        バージョン         サポートされる Kubernetes 範囲   サポートされる OpenShift 範囲   Kubernetes デフォルト   OpenShift デフォルト
alb-oauth-proxy             2.0.0 (default)    >=1.19.0 <1.31.0                 サポート対象外                  -                       -
cluster-autoscaler          1.2.0              >=1.24.0 <1.29.0                 >=4.10.0 <4.16.0                >=1.27.0 <1.29.0        >=4.12.0 <4.16.0
cluster-autoscaler          1.2.1              >=1.26.0 <1.30.0                 >=4.10.0 <4.16.0                >=1.29.0 <1.30.0        -
cluster-autoscaler          1.2.2              >=1.26.0 <1.31.0                 >=4.10.0 <4.16.0                >=1.30.0 <1.31.0        -
cluster-autoscaler          1.1.0              >=1.20.0 <1.24.0                 >=4.6.0 <4.13.0                 -                       -
csutil                      1.0.0 (default)    >=1.20.0 <1.31.0                 >=4.6.0 <4.16.0                 -                       -
csutil-experimental         1.0.0 (default)    >=1.20.0 <1.31.0                 >=4.6.0 <4.16.0                 -                       -
debug-tool                  2.0.0 (default)    >=1.23.0 <1.31.0                 >=4.11.0 <4.16.0                -                       -
image-key-synchronizer      1.0.0 (default)    サポート対象外                   >=4.4.0 <4.16.0                 -                       -
istio                       1.20               >=1.25.0 <1.30.0                 サポート対象外                  -                       -
istio                       1.22               >=1.27.0 <1.31.0                 サポート対象外                  -                       -
istio                       1.21 (default)     >=1.27.0 <1.30.0                 サポート対象外                  -                       -
openshift-data-foundation   4.12.0             サポート対象外                   >=4.12.0 <4.14.0                -                       -
openshift-data-foundation   4.13.0             サポート対象外                   >=4.13.0 <4.15.0                -                       -
openshift-data-foundation   4.14.0 (default)   サポート対象外                   >=4.14.0 <4.16.0                -                       -
openshift-data-foundation   4.15.0             サポート対象外                   >=4.15.0 <4.16.0                -                       -
static-route                1.0.0 (default)    >=1.23.0 <1.31.0                 >=4.11.0 <4.16.0                -                       -
vpc-block-csi-driver        5.1 (default)      >=1.22.0 <1.31.0                 >=4.9.0 <4.16.0                 -                       -
vpc-block-csi-driver        5.2                >=1.25.0 <1.31.0                 >=4.10.0 <4.16.0                -                       -
vpc-file-csi-driver         1.2 (default)      >=1.24.0 <1.31.0                 >=4.10.0 <4.16.0                -                       -

今使っているのは、「debug-tool」と「vpc-block-csi-driver」なので、下記の通りなので
1.28以降にバージョンアップしても問題ないことがわかる

名前                        バージョン         サポートされる Kubernetes 範囲   サポートされる OpenShift 範囲   Kubernetes デフォルト   OpenShift デフォルト
debug-tool                  2.0.0 (default)    >=1.23.0 <1.31.0                 >=4.11.0 <4.16.0                -                       -
vpc-block-csi-driver        5.2                >=1.25.0 <1.31.0                 >=4.10.0 <4.16.0                -                       -

IKSバージョンアップの実施

サポートされるバージョンの確認

% ibmcloud ks versions
OK
Kubernetes バージョン
1.27.15 (推奨されておらず、84 日後にはサポート対象外)
1.28.11
1.29.6
1.30.2 (default)

API サーバーと、関連するマスター・コンポーネントを更新

ibmcloud ks cluster master updateコマンドを実行
ibmcloud ks cluster master update --cluster --version

% ibmcloud ks cluster master update --cluster co9j451t0t7xxx --version 1.29.6
更新中、クラスターにアクセスすることも変更することもできません。 ユーザーがデプロイしたワーカー・ノード、アプリ、リソースは変更されず、引き続き実行されます。
今後のデプロイメント用に、YAML ファイルを変更する必要がある場合があります。 詳しくは、次の資料を確認してください: 'https://ibm.biz/iks-versions'。
Kubernetes API サーバー co9j451t0t7xxx を 1.29.6 に更新しますか? [y/N]> y
クラスター co9j451t0t7uths6kb10 を更新中...
OK

CLIで状況を確認

kh@khs-MacBook-Pro testenv % ibmcloud ks cluster ls
OK
名前                          ID                     状態     作成日         ワーカー   ロケーション   バージョン                               リソース・グループ名   プロバイダー
acs-paascluster-jp-tok        co9j451t0t7xxx   normal   2 months ago   2          Tokyo          1.28.11_1564 --> 1.29.6_1545 (pending)   acs-paas               vpc-gen2

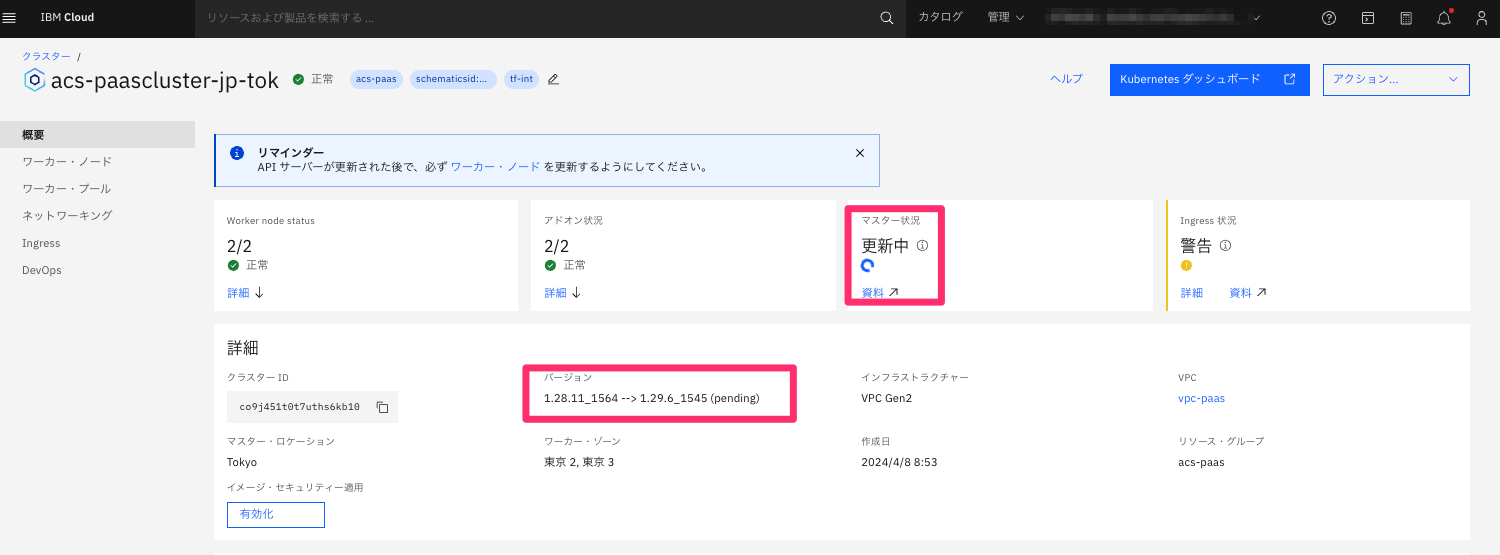

WebConsoleで状況を確認


アップデート完了

しばらくアップデートが完了するまで待つ
おおよそ25分でバージョンアップが完了した。
その間にパターン①〜④でHTTPアクセスの停止は見られなかった

Hostname: iks-nginx-7fbc7dfc94-kf7dl Current Time: 2024-06-26 07:21:25
.
.
.
Hostname: iks-nginx-7fbc7dfc94-kf7dl Current Time: 2024-06-26 07:42:59

CLIでの完了確認

% ibmcloud ks cluster ls
OK
名前                          ID                     状態     作成日         ワーカー   ロケーション   バージョン               リソース・グループ名   プロバイダー
acs-paascluster-jp-tok        co9j451t0t7uths6kb10   normal   2 months ago   2          Tokyo          1.29.6_1545              acs-paas               vpc-gen2

WebConsoleでの完了確認


バージョンアップ時の通信状況結果

通信断は確認できなかった

ibmcloud ks cluster master update --cluster --version 実施時

パターン①

ダウンなし

パターン②

ダウンなし

パターン③

ダウンなし

パターン④

ダウンなし

その他、検証環境について

Nginx-Pod

index.html

% cat index.html
Hostname: ${HOSTNAME} Current Time: ${CURRENT_TIME}

hostnameとcurrenttimeの表示スクリプト

% cat docker-entrypoint.sh
#!/bin/sh

while true; do
    # 環境変数を設定
    export HOSTNAME=$(hostname)
    export CURRENT_TIME=$(date +"%Y-%m-%d %H:%M:%S")

    # テンプレートファイルを実際のファイルに置き換え
    envsubst '${HOSTNAME} ${CURRENT_TIME}' < /usr/share/nginx/html/index.html > /usr/share/nginx/html/index.html

    # 一秒待機
    sleep 1
done &

# nginxを起動
nginx -g 'daemon off;'

Dockerfile

% cat Dockerfile
FROM nginx:alpine

# 必要なツールをインストール
RUN apk add --no-cache gettext

# ファイルをコピー
COPY index.template.html /usr/share/nginx/html/index.template.html
COPY docker-entrypoint.sh /docker-entrypoint.sh

# エントリーポイントスクリプトを設定
ENTRYPOINT ["/docker-entrypoint.sh"]

Deployment

apiVersion: apps/v1
kind: Deployment
metadata:
  name: iks-nginx
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: iks-nginx-container
        image: jp.icr.io/xxx-cr/nginx-hosttime:latest
        ports:
        - containerPort: 80

Service(ALB)

apiVersion: v1
kind: Service
metadata:
  name: vpcalb-nginx
  annotations:
    service.kubernetes.io/ibm-load-balancer-cloud-provider-vpc-subnets: "02f7-cfe80769-8c09-4099-a446-485e99baced4,02g7-c931fc19-1177-458d-9dda-0b8b46634222"
    service.kubernetes.io/ibm-load-balancer-cloud-provider-vpc-health-check-protocol: "http"
    service.kubernetes.io/ibm-load-balancer-cloud-provider-vpc-health-check-port: "30080"
    service.kubernetes.io/ibm-load-balancer-cloud-provider-vpc-health-check-path: "/"
    service.kubernetes.io/ibm-load-balancer-cloud-provider-vpc-health-check-delay: "5"
    service.kubernetes.io/ibm-load-balancer-cloud-provider-vpc-health-check-timeout: "2"
    service.kubernetes.io/ibm-load-balancer-cloud-provider-vpc-health-check-retries: "2"
    service.kubernetes.io/ibm-load-balancer-cloud-provider-vpc-idle-connection-timeout: "50"
spec:
  type: LoadBalancer
  selector:
    app: nginx
  ports:
  - protocol: TCP
    port: 8080
    nodePort: 30080
    targetPort: 80
  externalTrafficPolicy: Cluster

WorkerNodeのバージョンアップ

こちらは別記事にて記載する
