概要
CIS のログは、定期的に IBM Cloud Object Storage (ICOS) バケットに出力することができます。

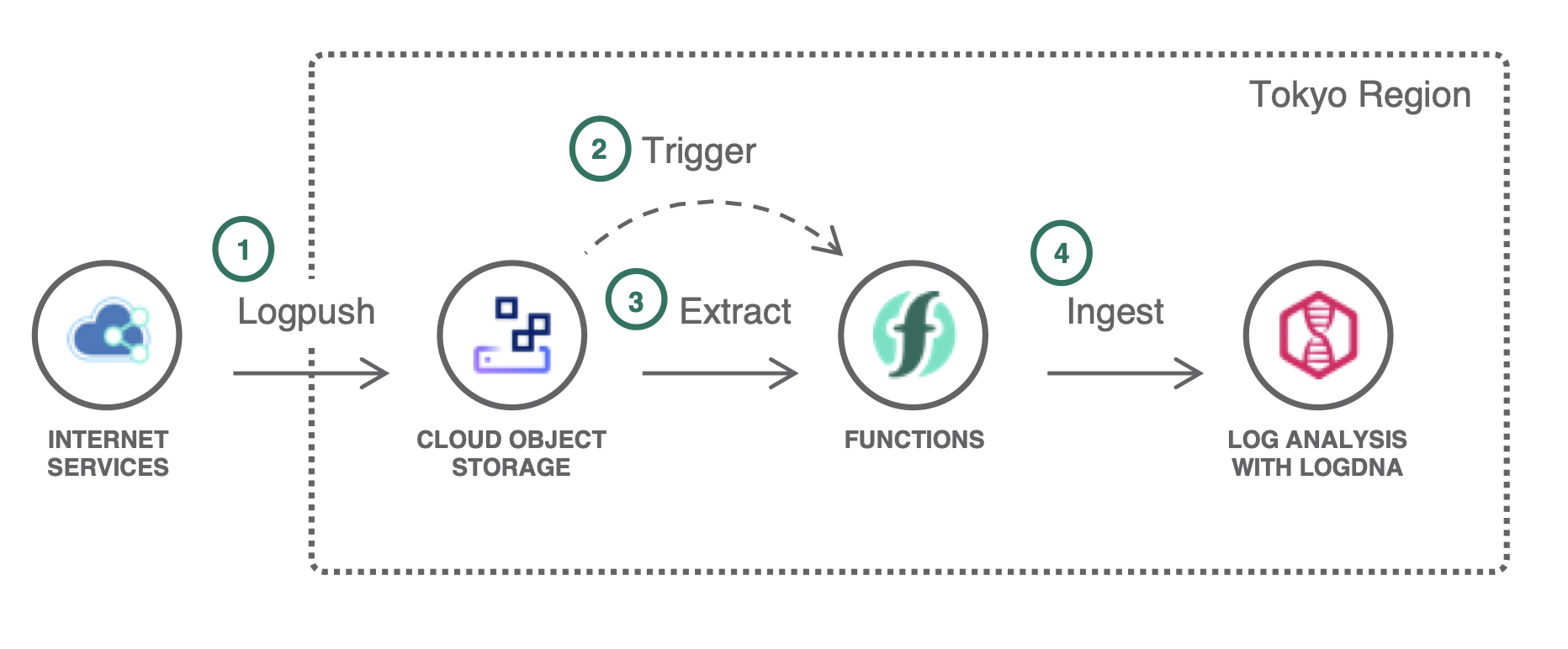

それだけでは、ログ監視や閲覧性に難があるため、以下のような連携を実装し、ログ分析がおこなえる仕組みを整備します。
LogDNA についての概要は「LogDNA で IBM Cloud のログ監視をしてみた」の記事が参考になります。
前提条件
- IBM Cloud Object Storage (ICOS) リージョナルバケット
- Functions と連携するためには Functions が機能するリージョンかつリージョナルバケットである必要があります。
- IBM Cloud Internet Services (CIS) Enterprise plan
- Logpush ジョブを作成するためには Enterprise 以上の Plan が必須です
- IBM Log Analysis with LogDNA
- どのリージョンでも問題ありませんが、今回は同一リージョンに揃えた構成にします。
- IBM Cloud Functions Namespace
- ICOS リージョナルバケットと同一リージョンである必要があります。
ICOS リージョナルバケット準備
CLI を使って構成準備を進めます。
ibmcloud ログイン
export REGION="jp-tok"
export RESOURCE_GROUP="khayama-rg"
ibmcloud login -a cloud.ibm.com -r $REGION -g $RESOURCE_GROUP
ICOS サービスインスタンス作成
export COS_NAME=khayama-cis-cos
export COS_PLAN=standard
ibmcloud resource service-instance-create $COS_NAME \
cloud-object-storage $COS_PLAN global
CLI プラグインインストール
ibmcloud plugin install cloud-object-storage
ibmcloud plugin show cloud-object-storage
ICOS リージョナルバケットの作成
jp-tok に Smart Tier のバケットを作成します。
COS_ID=$(ibmcloud resource service-instance --output JSON $COS_NAME | jq -r '.[].id')
echo $COS_ID
export BUCKET_NAME=khayama-cis-log
ibmcloud cos create-bucket \
--bucket $BUCKET_NAME --class smart\
--ibm-service-instance-id $COS_ID \
--region $REGION
ICOS サービス認証情報の作成
Functions からアクセスするための認証情報を作成します。
ibmcloud resource service-key-create "$COS_NAME"-service-key --instance-id $COS_ID
ibmcloud resource service-keys
CIS Logpush 設定
CIS はオーダー済み、ドメイン登録済みの前提で進めます。
CLI プラグインインストール
ibmcloud plugin install cloud-internet-services
ibmcloud plugin show cloud-internet-services
CLI コンテキスト設定
サービスインスタンス名の指定と、そこに登録されたドメインの ID を取得します。
CIS_NAME="CIS-Enterprise"
ibmcloud cis instance-set $CIS_NAME
DOMAIN="khayama.cloudnativejapan.com"
DOMAIN_ID=$(ibmcloud cis domains --output JSON | jq -r '.[] | select (.name=="'$DOMAIN'") | .id')
echo $DOMAIN_ID
CIS Logpush Job 作成
Logpush ジョブを作成します。
正確な時系列表示のためにタイムスタンプ形式は unixnano を指定してください。
JOB_NAME=khayama-cis-log
BUCKET_PATH="cos://$BUCKET_NAME/cislog?region=$REGION&instance-id=$(echo $COS_ID | cut -d: -f 8)"
echo $BUCKET_PATH
ibmcloud cis logpush-job-create $DOMAIN_ID --destination $BUCKET_PATH --name $JOB_NAME --fields all --enable true --timestamps unixnano
以下のように途中でチャレンジトークンの入力を求められます。
バケットからファイルをダウンロードし、内容をペーストしましょう。
ドメイン 'd0d205d4658ea04af1f33axxxxxxxxxx' 内のログプッシュ・ジョブを確認中...
OK
所有権チャレンジの発行 ...
OK
チャレンジ・トークンが IBM Cloud Object Storage バケット内のファイル 'cislog/ownership-challenge-7072f20d.txt' に書き込まれました。これをコピー・アンド・ペーストしてください。
チャレンジ・トークン >
所有権の検証 ...
OK
ドメイン 'd0d205d4658ea04af1f33axxxxxxxxxx' 内にログプッシュ・ジョブを作成中...
OK
データ・セット http_requests
有効 true
名前 khayama-cis-log
フィールド FirewallMatchesSources,OriginResponseTime,CacheTieredFill,ClientMTLSAuthStatus,FirewallMatchesActions,OriginResponseBytes,WAFProfile,WorkerSubrequestCount,ClientMTLSAuthCertFingerprint,EdgeResponseBytes,ClientRequestProtocol,ClientSrcPort,EdgeEndTimestamp,EdgePathingOp,EdgeResponseCompressionRatio,EdgeServerIP,WorkerStatus,ClientRequestReferer,ClientRequestUserAgent,WorkerSubrequest,EdgeRateLimitAction,WAFAction,ClientDeviceType,ClientRequestBytes,WAFRuleID,CacheCacheStatus,OriginIP,ParentRayID,WorkerCPUTime,EdgeResponseContentType,OriginResponseHTTPExpires,RayID,WAFFlags,EdgeColoID,OriginSSLProtocol,EdgeRateLimitID,ClientRequestMethod,ClientRequestPath,ClientRequestURI,OriginResponseStatus,WAFRuleMessage,ClientIPClass,FirewallMatchesRuleIDs,ClientXRequestedWith,EdgePathingSrc,EdgePathingStatus,EdgeRequestHost,WAFMatchedVar,ZoneID,ClientASN,ClientRequestHost,EdgeStartTimestamp,OriginResponseHTTPLastModified,CacheResponseBytes,EdgeColoCode,ClientIP,ClientSSLProtocol,EdgeResponseStatus,SecurityLevel,CacheResponseStatus,ClientCountry,ClientSSLCipher
タイム・スタンプ形式 rfc3339
宛先 cos://khayama-cis-log/cislog?region=jp-tok&instance-id=baaxxxxx-fxxx-4xxx-8xxx-7a764eaxxxxx
前回の完了
前回のエラー
エラー・メッセージ
Log Analysis with LogDNA インタンス準備
ログ保管先となる LogDNA を準備します。
https://cloud.ibm.com/catalog/services/ibm-log-analysis-with-logdna
LogDNA サービスインスタンス作成
東京リージョンに7日間保管プランで作成します。
export LOG_NAME=khayama-cis-logdna
export LOG_PLAN=7-day
ibmcloud resource service-instance-create $LOG_NAME \
logdna $LOG_PLAN $REGION
LogDNA サービス認証情報の作成
Functions からアクセスするための認証情報を作成します。
LOG_ID=$(ibmcloud resource service-instance --output JSON $LOG_NAME | jq -r '.[].id')
echo $LOG_ID
ibmcloud resource service-key-create "$LOG_NAME"-service-key --instance-id $LOG_ID
ibmcloud resource service-keys
Functions 設定
Namespace 設定
namespace を作成して CLI にコンテキストをセットします。
export NAMESPACE="khayama-fn"
ibmcloud fn namespace create $NAMESPACE
ibmcloud fn namespace target $NAMESPACE
Functions から ICOS へのアクセスを許可
COS の変更通知を受信してトリガーできるように以下の許可設定をおこないます。
ibmcloud iam authorization-policy-create \
functions \
--source-service-instance-name $NAMESPACE \
cloud-object-storage \
--target-service-instance-name $COS_NAME \
"Notifications Manager"
アクション作成
GitHub からスクリプトをダウンロードし、zip 化したものでアクションを作成します。
OpenWhisk Native Docker コンテナ（openwhisk/dockerskeleton）内でシェルスクリプトを実行するアクションの形式をとります。
また、スクリプト内では、 LogDNA のエンドポイントに jp-tok とハードコーディングされた部分がありますので、 LogDNA インスタンスがあるリージョンに応じて適宜変更してください。
git clone https://github.com/khayama/cis-logpush-to-logdna.git
cd cis-logpush-to-logdna
ACTION_NAME=cis-logpush-to-logdna
zip -9 -j "$ACTION_NAME".zip *
ibmcloud fn action update $ACTION_NAME --native "$ACTION_NAME".zip
サービス認証情報のバインド
作成しておいたサービス認証情報を Functions アクションにパラメータとしてバインドします。
アクションに変更があって update した場合は、再度、サービス認証情報のバインドが必要な仕様のため、ご注意ください。
ibmcloud fn service bind logdna $ACTION_NAME --instance $LOG_NAME
ibmcloud fn service bind cloud-object-storage $ACTION_NAME --instance $COS_NAME
ibmcloud fn action get $ACTION_NAME parameters
トリガー作成
CIS Logpush のターゲットに指定したバケットに write トリガーを設定します。
TRIGGER_NAME=cis-logpush-trigger
ibmcloud fn trigger create $TRIGGER_NAME --feed /whisk.system/cos/changes -p bucket $BUCKET_NAME -p event_types write -p prefix cislog/
ibmcloud fn trigger get $TRIGGER_NAME
ルール作成
トリガーが起動したとき、特定のアクションが実施されるようにルールを作成して紐付けします。
ibmcloud fn rule create "$TRIGGER_NAME"-"$ACTION_NAME" $TRIGGER_NAME $ACTION_NAME
稼働確認
例えば、5秒おきに curl で http リクエストを行うコマンドを実施して、対象ドメイン内の Web サイトにアクセスし続けます。
while true; do sleep 5 && curl -s https://xxxxx.khayama.cloudnativejapan.com/ ; done

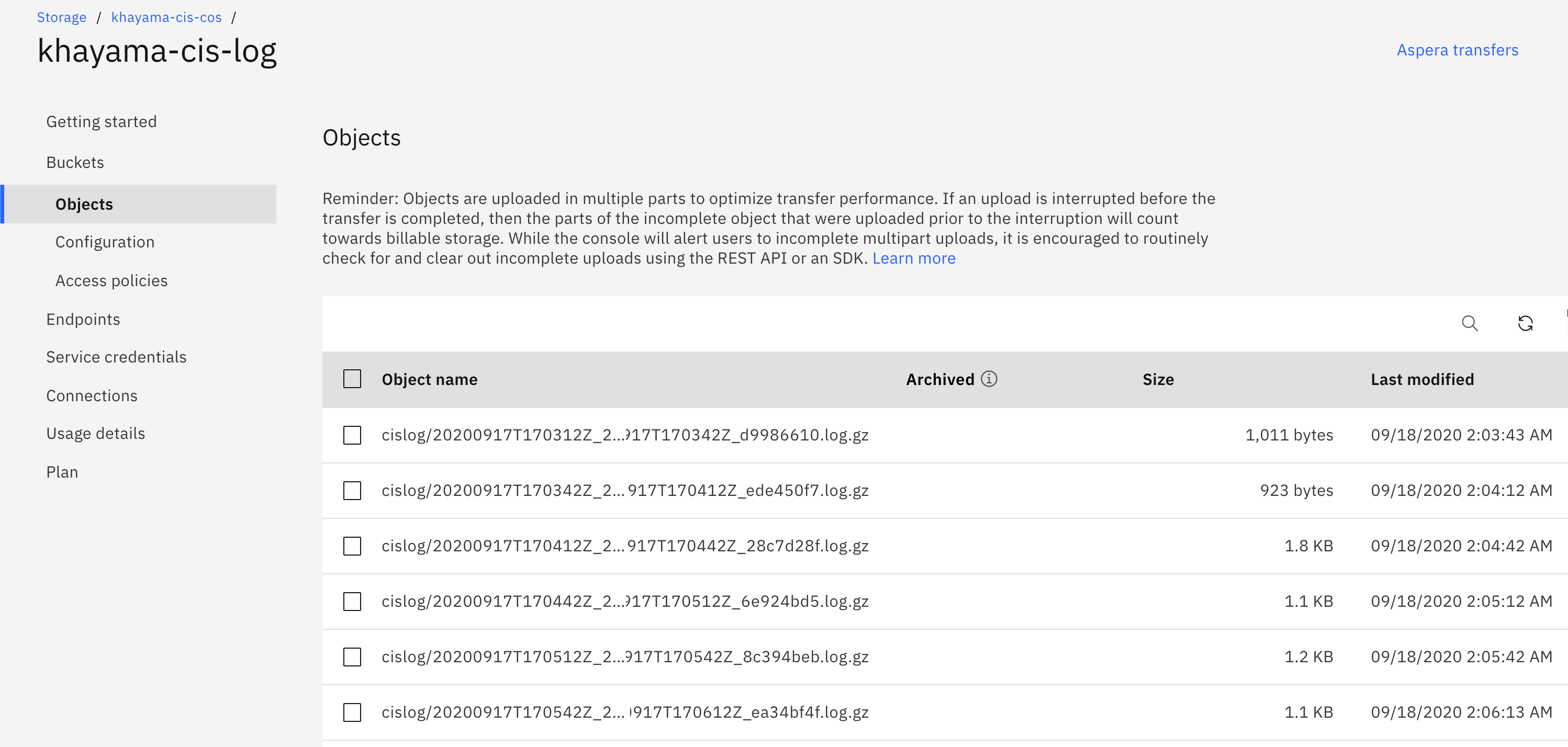

CIS の Log が定期的に ICOS にアップロードされることが確認できます。
https://cloud.ibm.com/docs/cis?topic=cis-logpush
A Logpush job is created successfully after CIS validates the ownership challenge. The Logpush job pushes request logs to your Object Storage bucket every 30 seconds or every 100,000 records, whichever comes first. More than one file might be pushed per 30-second period or per 100,000 records.

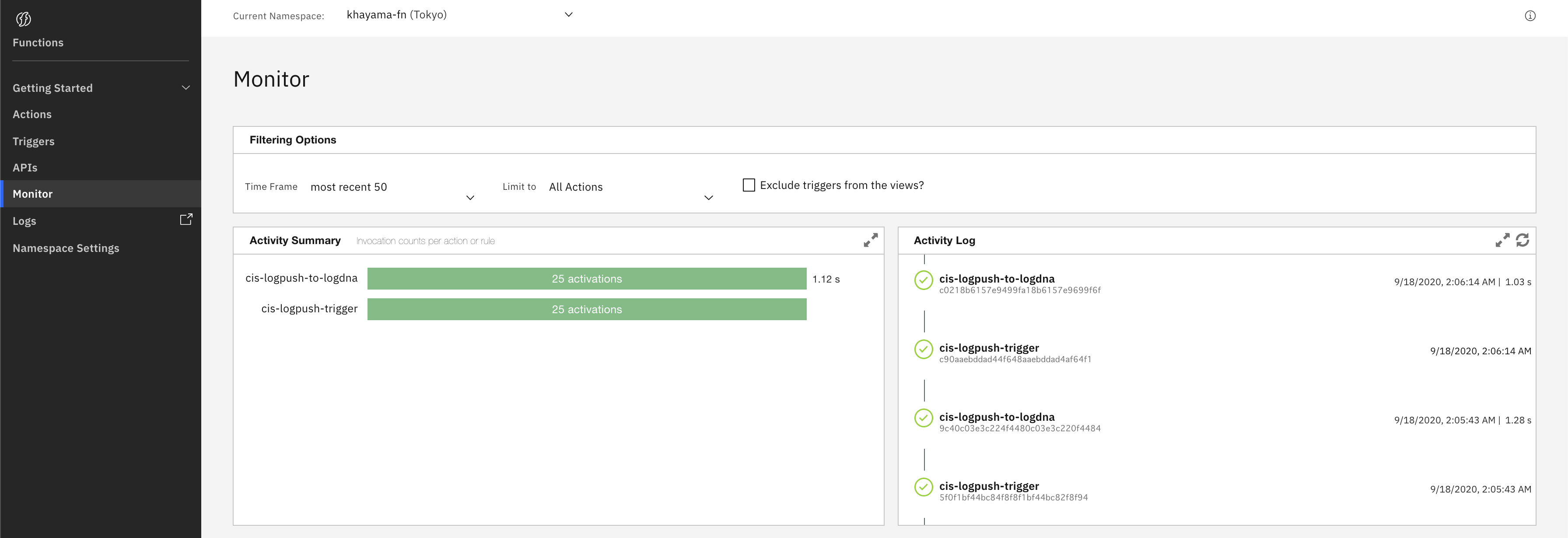

その後、トリガーが起動し、アクションが実施されることが確認できます。

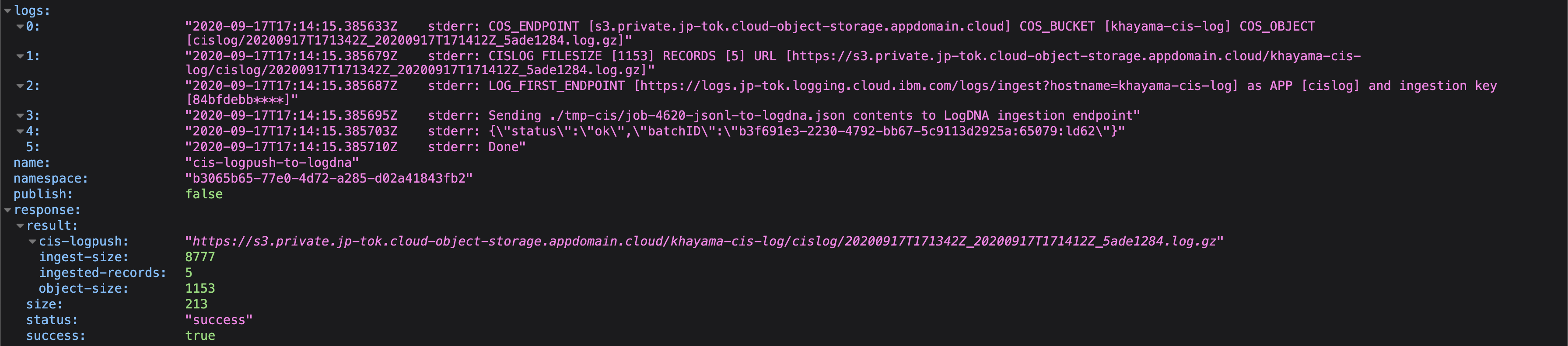

それぞれのアクションログはこのように確認ができます。

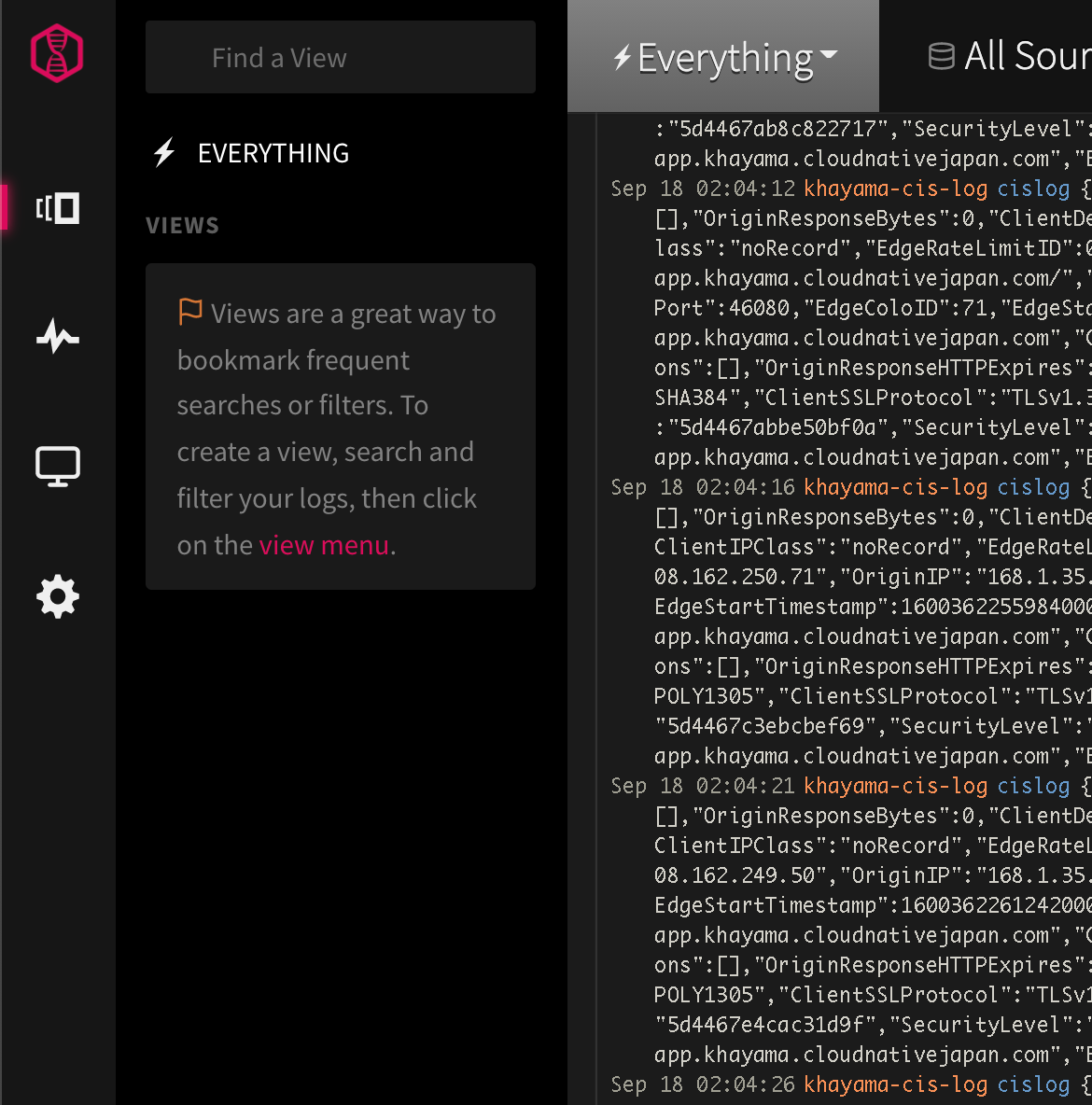

LogDNA でも 5 秒おきの Web アクセスログが随時取り込まれることが確認できます。

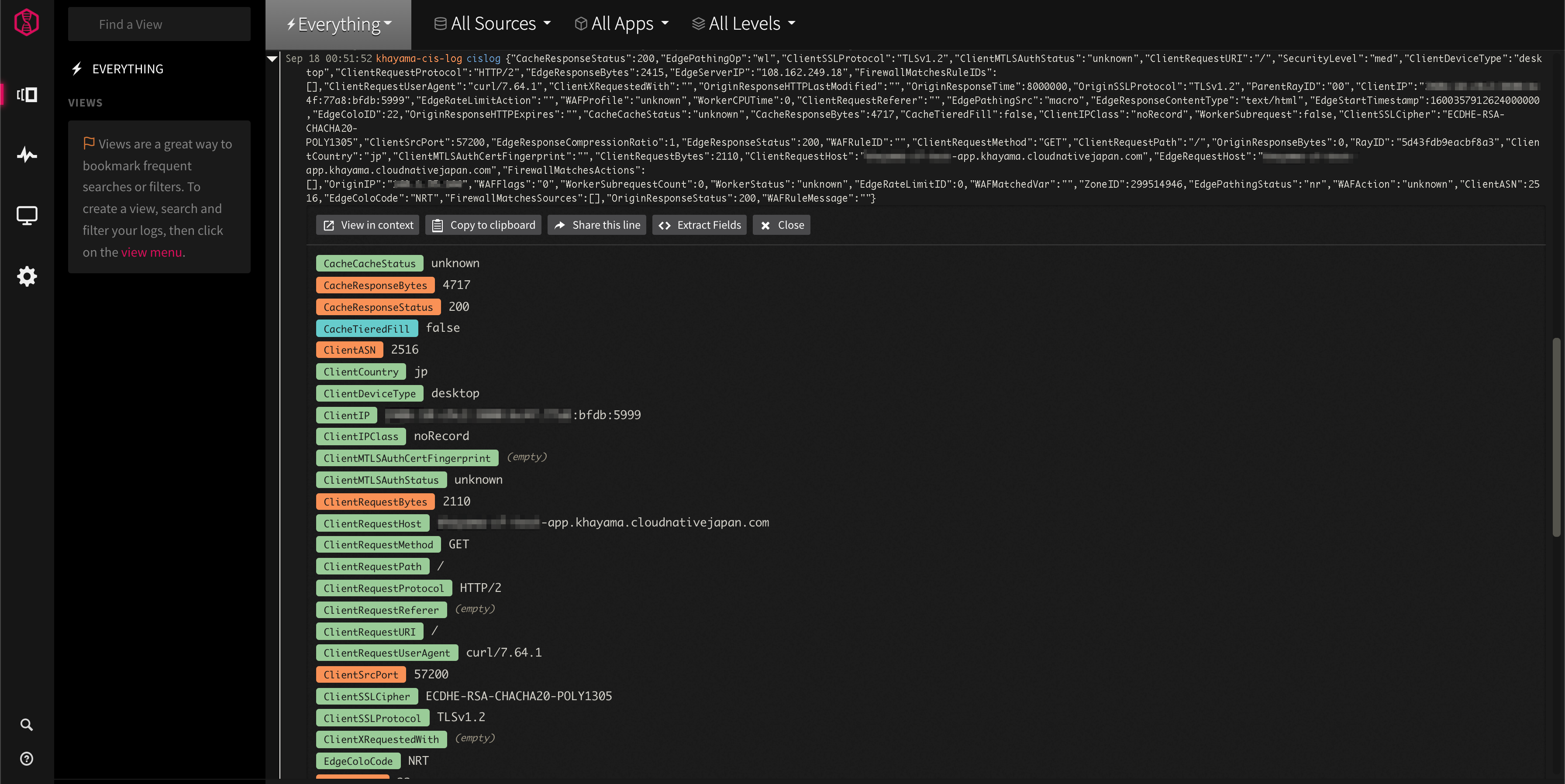

それぞれのアクセスログ詳細も以下のように確認できます。
さいごに
無事、CIS のログを LogDNA に取り入れられることがわかりました。
さらに、ログ項目をフィルタリングしたり、 LogDNA で特定ログの有無によってアラートを設定することもできます。
具体的には WAF イベントログなどの監視に活用できるかと思います。
参考
JavaScript 版はこちらに公開されているので、よかったら試してみてください。
