VCS with NSX-T で Workload Overlay セグメントから Private Network に Outbound を疎通させる

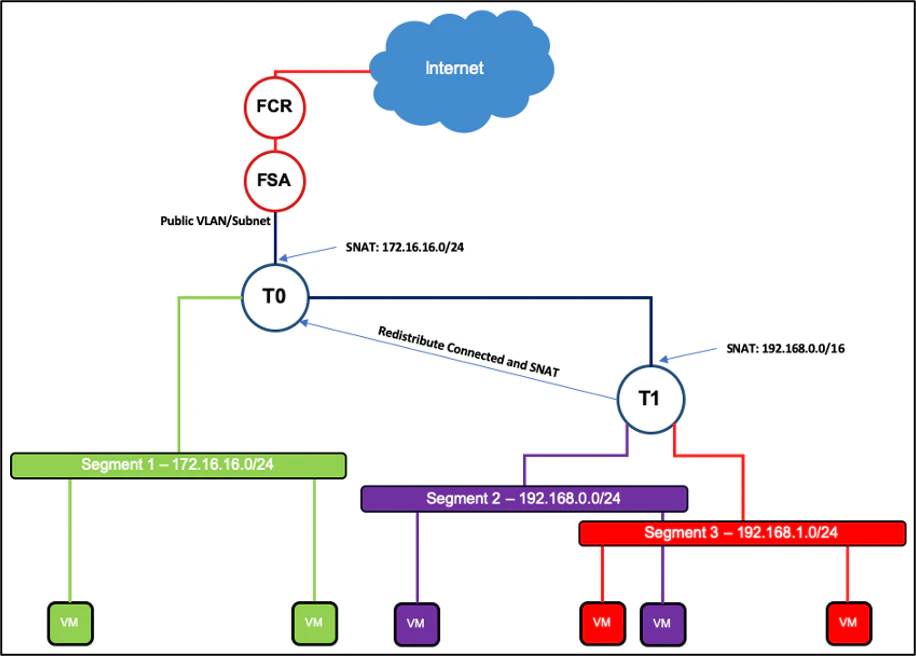

Workload Overlay のデフォルト構成

Segment 1, 2, 3 からインターネットには疎通できるようになっていますが、Private Network (10.0.0.0/8) へは疎通できません。
そこで疎通するための設定を実施します。


前提

Instance name : nsxt25
Domain name : ibm.local
Workload Cluster Location : tok02.pod01

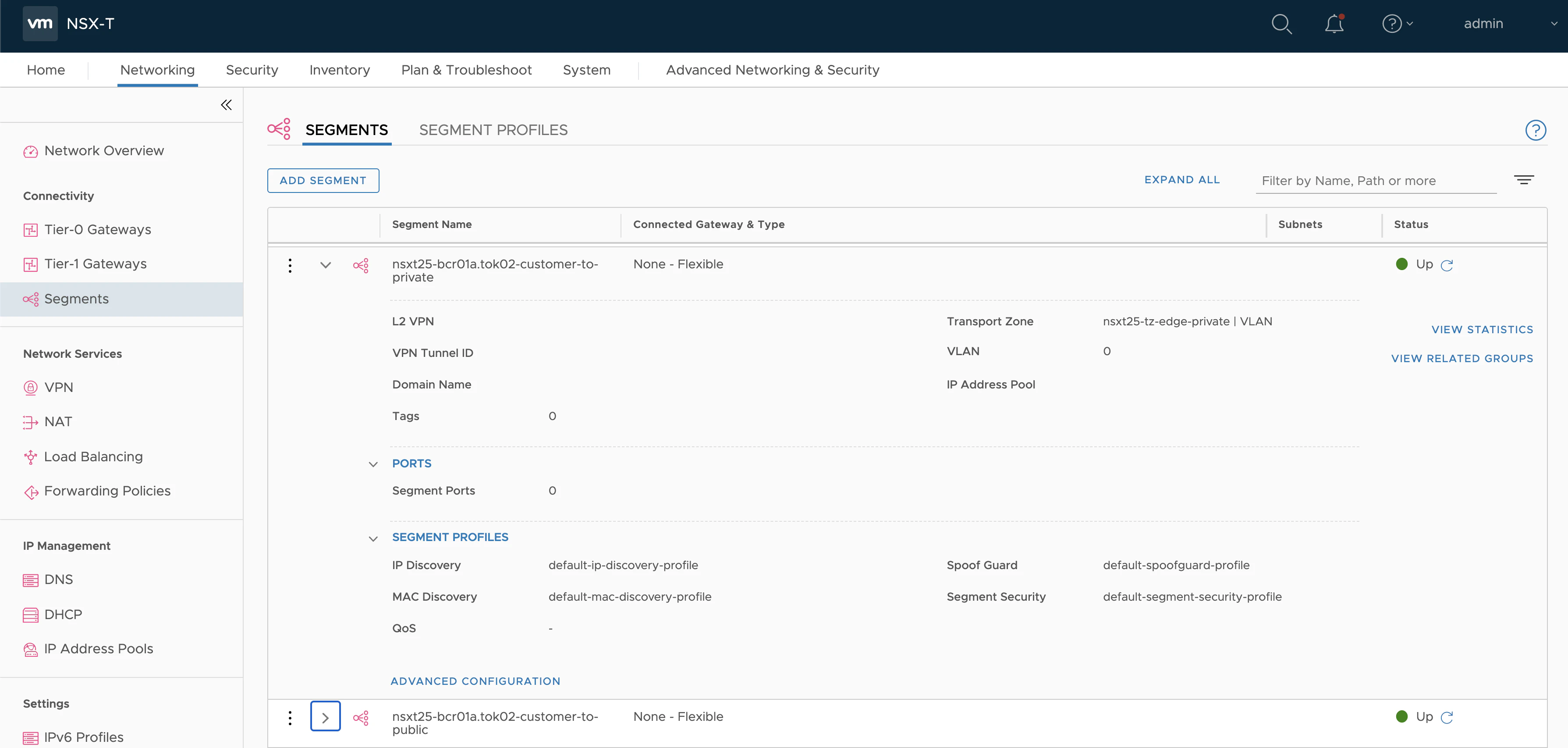

セグメント追加

Native VLAN を使ったセグメントを以下の「ADD SEGMENT」から作成します。

https://nsxt25-nsx.ibm.local/nsx/#/app/networks/segments/module/home

設定内容はこちら。

  • Segment Name : nsxt25-bcr01a.tok02-customer-to-private
  • Connected Gateway & Type : None
  • Transport Zone : nsxt25-tz-edge-private | VLAN
  • VLAN : 0

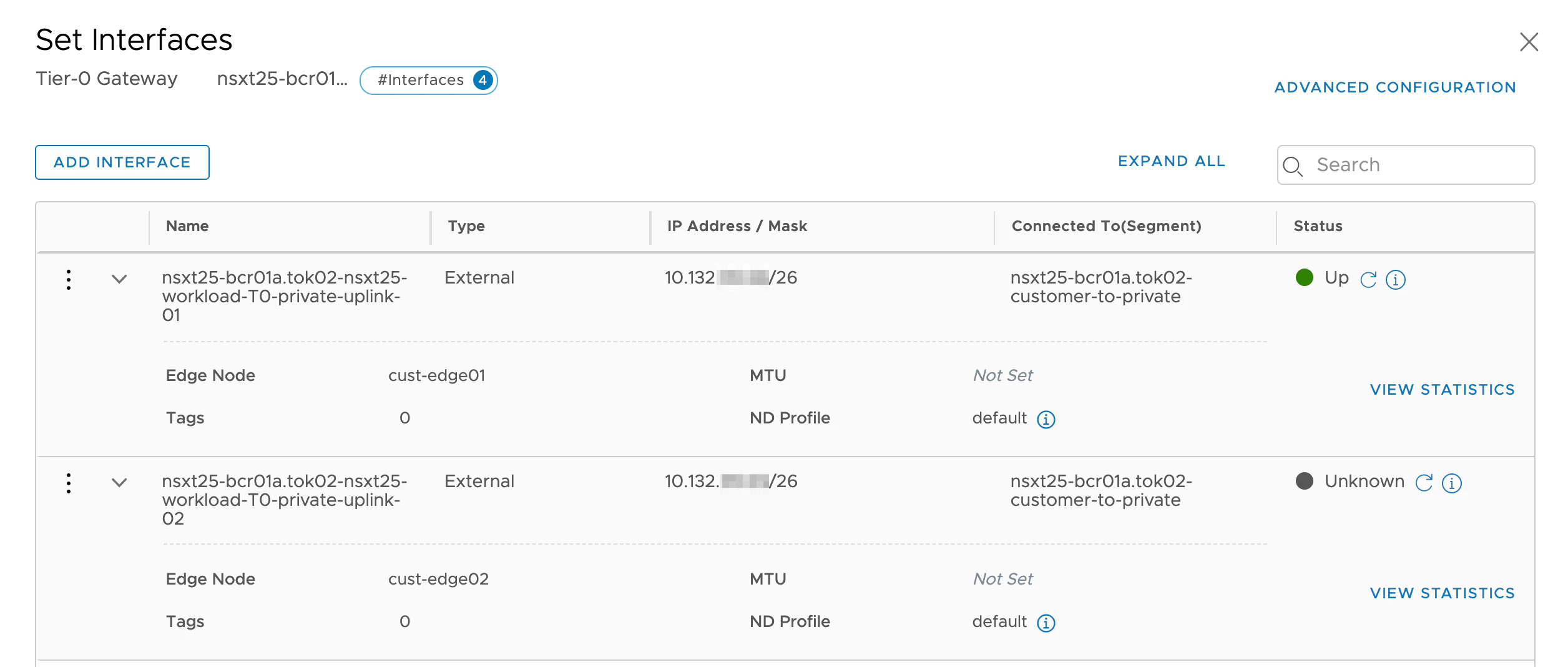

インターフェース追加

NSX-T Workload Edge に Private Interface を追加します。

https://nsxt25-nsx.ibm.local/nsx/#/app/networks/providers/home/providers

以下をたどって設定します。

nsxt25-bcr01a.tok02-nsxt25-workload-T0-workload > Edit > INTERFACES > 2 > ADD INTERFACE

設定内容はこちら。

  • インターフェース1
    • Name : nsxt25-bcr01a.tok02-nsxt25-workload-T0-private-uplink-01
    • Type : External
    • IP Address / Mask : NSX-T Workload Edgee の IP と同じサブネットから新しく1つとってくる
    • Connected to (Segment) : nsxt25-bcr01a.tok02-customer-to-private
    • Edge Node : cust-edge01
  • インターフェース2
    • Name : nsxt25-bcr01a.tok02-nsxt25-workload-T0-private-uplink-02
    • Type : External
    • IP Address / Mask : NSX-T Workload Edge の IP と同じサブネットから新しく1つとってくる
    • Connected to (Segment) : nsxt25-bcr01a.tok02-customer-to-private
    • Edge Node : cust-edge02

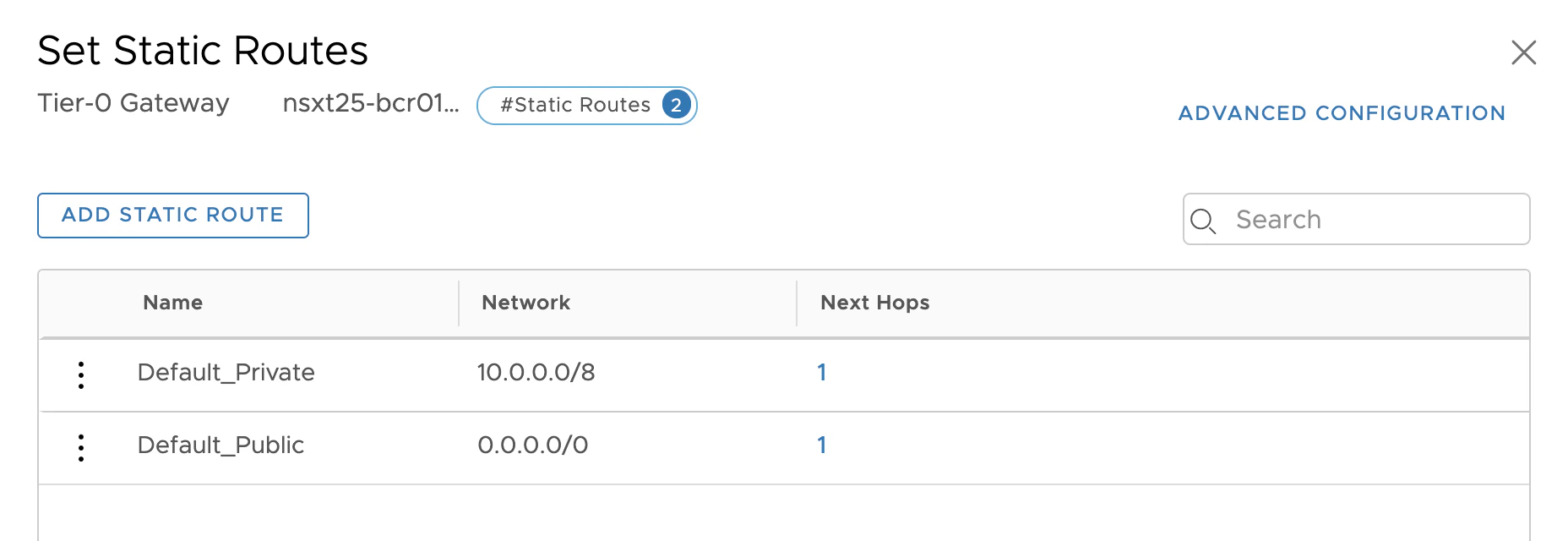

Static Route 追加

https://nsxt25-nsx.ibm.local/nsx/#/app/networks/providers/home/providers

以下をたどって設定します。

nsxt25-bcr01a.tok02-nsxt25-workload-T0-workload > Edit > ROUTING > 1 > ADD STATIC ROUTE

設定内容はこちら。

  • Name : Default_Private
  • Network : 10.0.0.0/8

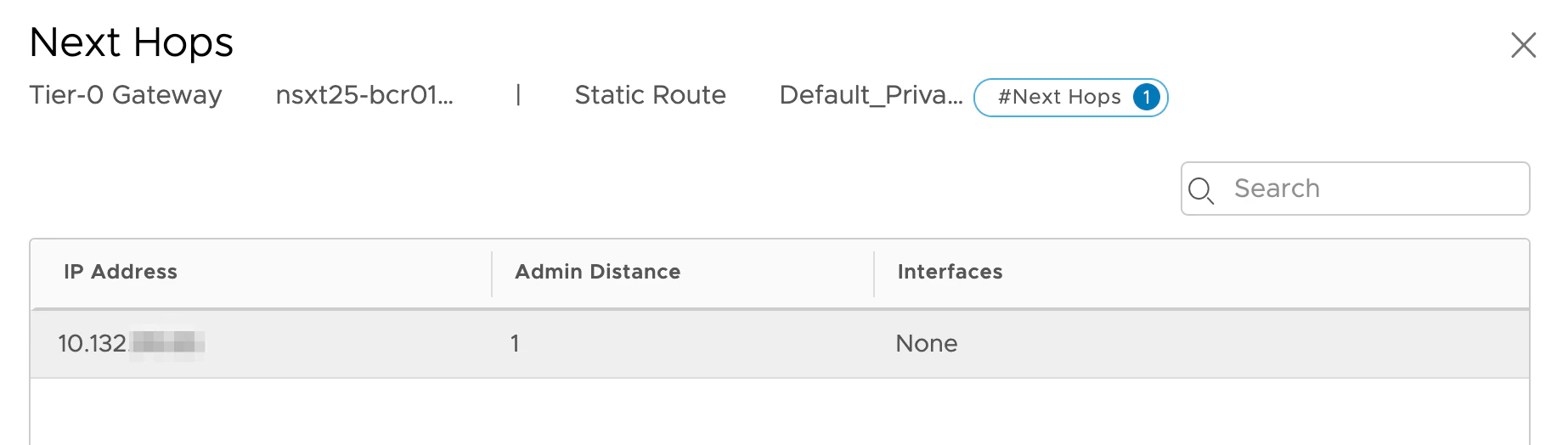

さらに Set Next Hop > ADD NEXT HOP から

  • IP Address : NSX-T Workload Edge の IP と同じサブネットのデフォルトゲートウェイ

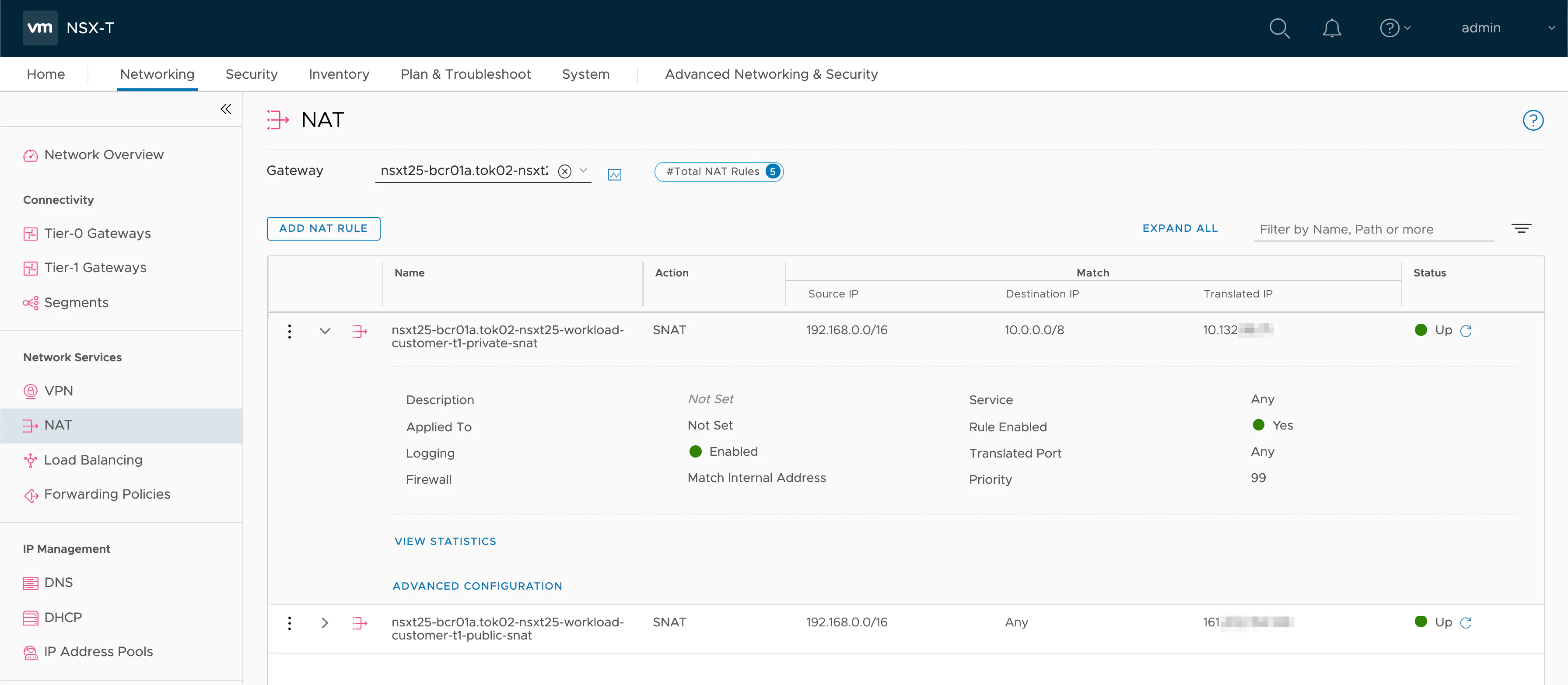

SNAT Rule 追加

192.168.0.0/16 に対して設定を追加するには

  • Gateway : nsxt25-bcr01a.tok02-nsxt25-workload-T1-workload

を選択して、以下の「ADD NAT RULE」から作成します。

https://nsxt25-nsx.ibm.local/nsx/#/app/networks/nat/home

設定内容はこちら。

  • Name : nsxt25-bcr01a.tok02-nsxt25-workload-customer-t1-private-snat
  • Action : SNAT
  • Source IP : 192.168.0.0/16
  • Destination IP : 10.0.0.0/8
  • Translated IP : NSX-T Workload Edgee の IP と同じサブネットから新しく1つとってくる
  • Priority : 99 (nsxt25-bcr01a.tok02-nsxt25-workload-customer-t1-public-snat より先にルール適用させるため)


疎通確認

最後に疎通確認をおこないます。

C:\Users\Administrator>ipconfig

Windows IP Configuration


Ethernet adapter Ethernet0:

   Connection-specific DNS Suffix  . :
   Link-local IPv6 Address . . . . . : fe80::cdb:25fc:1281:6155%14
   IPv4 Address. . . . . . . . . . . : 192.168.0.2
   Subnet Mask . . . . . . . . . . . : 255.255.255.0
   Default Gateway . . . . . . . . . : 192.168.0.1

Ethernet adapter Ethernet:

   Media State . . . . . . . . . . . : Media disconnected
   Connection-specific DNS Suffix  . :
C:\Users\Administrator>ping 10.0.80.11

Pinging 10.0.80.11 with 32 bytes of data:
Reply from 10.0.80.11: bytes=32 time<1ms TTL=250
Reply from 10.0.80.11: bytes=32 time=1ms TTL=250
Reply from 10.0.80.11: bytes=32 time=1ms TTL=250
Reply from 10.0.80.11: bytes=32 time=1ms TTL=250

Ping statistics for 10.0.80.11:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 0ms, Maximum = 1ms, Average = 0ms

【参考】 Native / Tagged VLAN の確認

以下のコマンドで ESXi でネットワーク利用できる VLAN の詳細を確認できます。

  • networkComponents.uplinkComponent.networkVlan.vlanNumber が Native VLAN
  • networkComponents.uplinkComponent.networkVlanTrunks.networkVlan.vlanNumber が Tagged VLAN
hwid=0000000
slcli call-api SoftLayer_Hardware getObject --id=$hwid --mask="fullyQualifiedDomainName,networkComponents[id,primaryIpAddress,name,port,uplinkComponent[id,networkVlan[id,vlanNumber,name],networkVlanTrunks[networkVlan[id,vlanNumber,name]]]]"

参考
ShinobiLayer: Bluemix Infrastructure(旧SoftLayer)におけるVLANトランク設定のAPI - Qiita
