IBM Cloud VPC でシンプルなウェブサイト構築を体験する

Last updated at Posted at 2021-04-22

はじめに

IBM Cloud VPCを使ったシンプルなウェブサイト構築を題材に、やってみたことを入門レベルのチュートリアル記事としてまとめました。

構成図

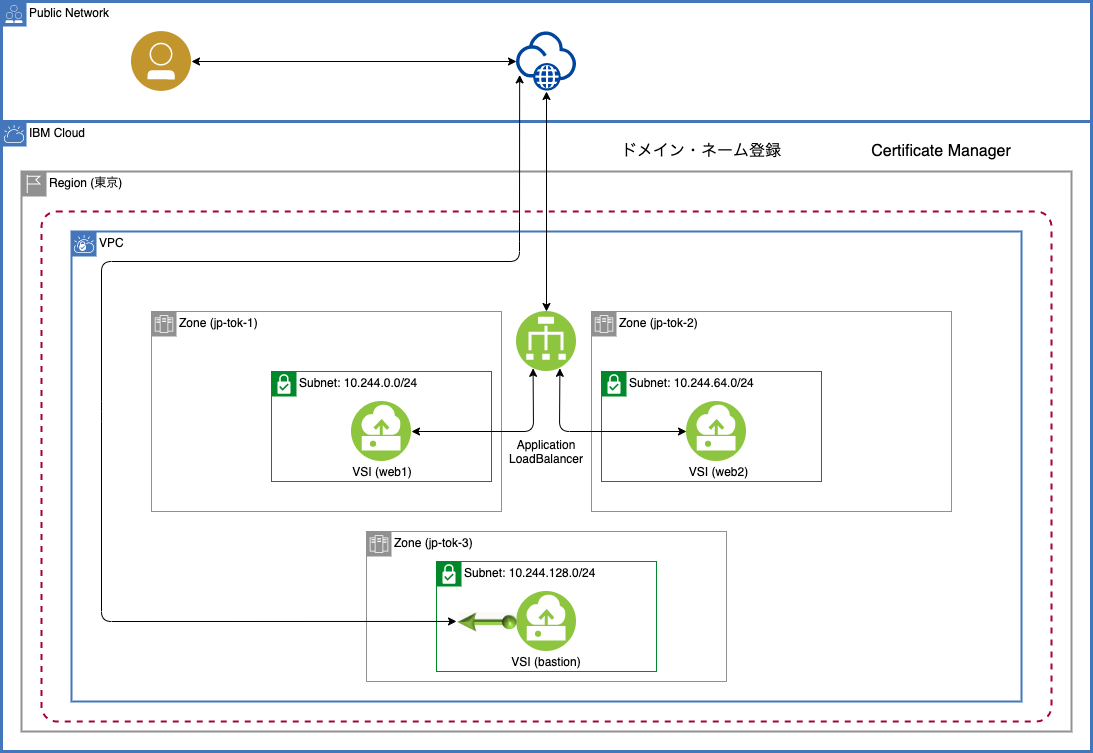

この記事での前提となる構成図は以下の通りです。構成図の赤点線内を構築します。

  • bastionは踏み台サーバーです。インターネットからSSHログインできる箇所を最小にしておきます。また、鍵認証でSSHログインできるよう設定します。
  • ウェブサーバーが直接インターネットに接続されるのではなくロード・バランサーを経由することは、以下の観点で望ましいです。
    • ウェブサイトのスケールアウトが容易になること
    • ウェブサーバーとして必要なポート以外へのアクセスや攻撃を防げること


構成図で登場するサービスについて、用語説明があります。

構成図を描く方向けの参考情報:

Editable architecture diagram resources(英文)では、構成図の素材の情報が提供されています。記事執筆時点では、IBM IT Architect Assistant、draw.io、Omnigraffle、PowerPoint、System Architect、Visio向けの情報があります。

用語説明

リソース・グループ

  • アクセス制御や請求処理を分かりやすくするため、システムやアプリに必要な一連の複数のリソースを編成して管理する仕組みです。

VPC(Virtual Private Cloud)

  • パブリック・クラウドの中にプライベートなコンピューティング環境を作るためのクラウドのサービスです。
  • IBM Cloudの場合、VPCは単一のリージョンにデプロイされます。
  • VPCは複数のゾーンにまたがることができます。

リージョン

  • VPCをデプロイする地理的領域です。「東京リージョン」というような呼ばれ方がされます。
  • 3つの複数ゾーンで構成されるマルチゾーン・リージョンと、単一ゾーンで構成されるシングルゾーン・リージョンの2種類があります。IBM Cloudの東京リージョンは、マルチゾーン・リージョンです。

ゾーン

  • データー・センターのことです。
  • 複数のゾーンを含むVPCを構成することで、耐障害性を高められます。

IBM Cloudでの「リージョン」と「ゾーン」という用語説明が、「VPCのネットワーキングについて」というページにあります。
VPC、リージョン、ゾーンという用語は、定義が異なる場合がありますがAWSやAzureなどのクラウドでも登場します。以下がIBM Cloud特有の用語です。

VSI(Virtual Server Instance)

  • 仮想サーバー・インスタンスと呼ばれています。

アプリケーション・ロード・バランサー

浮動IP

構築にあたっての準備

  1. パラメーター・シートの内容を確認します。IBM Cloudコンソールでサービス注文に必要な情報です。
  2. IBM Cloudコンソールにアクセスし、ログインできることを確認します。
  3. 構築作業するパラメーター・シートと同じことを確認します。IBM Cloudコンソール上部の「管理」の右側にアカウント番号が表示されます。以下の画像で赤枠で示した部分です。複数のアカウントが割り当てられている場合、アカウントを切り替えてパラメーター・シートと同じに設定します。

準備が完了したら、以下の構築ステップに進みます。

前提についての注記:

構築ステップを簡潔に分かりやすく説明するため、以下の前提についての詳細を割愛しています。各自の状況に合わせてセットアップします。

  • ドメイン
    • ドメイン取得サービスで、ドメイン登録とDNSレコード設定を行います。
    • IBM Cloudでもドメイン登録とDNSレコード設定が可能なサービスを提供しています。
  • SSL証明書
    • 構築ステップ「6.ロード・バランサーの作成と動作確認」で使用するためのSSL証明書をIBM Cloud Certificate Managerで利用できるよう準備します。以下のどちらかの方法を実施します。
      • SSL認証局で証明書を取得して、IBM Cloud Certificate Managerへインポート
      • IBM Cloud Certificate Managerを利用してLet's Encryptの証明書を取得

ちなみに、この記事の執筆時にはIBM Cloudのドメイン・ネーム登録サービスを利用し、IBM Cloud Certificate Managerを利用してLet's Encryptの証明書を取得しました。

パラメーター・シート

構築に必要なパラメーターを列挙します。

  • 構築してみたときのパラメーターが代入されています。環境に合わせて値を変えて構築します。
  • 特に記述の無いパラメーターは、デフォルトを使用しています。

IBM Cloud

リソース 説明
アカウント (利用中のアカウント) 構築に利用するアカウントであることを確認します
リソース・グループ simpleWeb アカウント管理者が払い出したリソース・グループを利用します
リージョン 東京

VPC

リソース 説明
VPC 名前: vpc1
webサーバー用サブネット1 名前: subnet1
ロケーション: 東京1
webサーバー用サブネット2 名前: subnet2
ロケーション: 東京2
bastion用サブネット3 名前: subnet3
ロケーション: 東京3
SSHキー 名前: ssh-key-simpleweb サーバー作成時に利用するSSHキー

VSI

リソース 説明
webサーバー1 名前: web1
サブネット: subnet1
webサーバー2 名前: web2
サブネット: subnet2
bastion 名前: bastion
サブネット: subnet3

VSIのスペック

リソース 説明
仮想サーバーのタイプ パブリック
オペレーティング・システム Ubuntu Linux 20.04 LTS
プロファイル Balanced | bx2-2x8
SSHキー ssh-key-simpleweb
ブート・ボリューム (デフォルトを使用)
データ・ボリューム (デフォルトを使用)
仮想プライベート・クラウド (作成したVPC)
ネットワーク・インタフェース eth0

浮動IP

リソース 説明
浮動IP 名前: fip-bastion bastion用のIPアドレス

セキュリティー・グループ

  • ロード・バランサー用セキュリティー・グループ
リソース 説明
名前 security-group-lb
インバウンド・ルール1 プロトコル: TCP
ポート: ポート範囲
ポート最小値: 443
ポート最大値: 443
ソースタイプ: すべて
アウトバウンド・ルール1 プロトコル: TCP
ポート: すべて
ソースタイプ: すべて
  • webサーバー用セキュリティー・グループ
リソース 説明
名前 security-group-web
インバウンド・ルール1 プロトコル: TCP
ポート: ポート範囲
ポート最小値: 80
ポート最大値: 80
ソースタイプ: すべて
インターフェース web1 - eth0
web2 - eth0

ロード・バランサー

リソース 説明
名前 lb1
ロード・バランサー アプリケーション・ロード・バランサー
タイプ パブリック
サブネット subnet1
subnet2
2つともチェックを入れます
プール 名前: pool1 webサーバー1とwebサーバー2をメンバーとして追加します
フロントエンド・リスナー プロトコル: HTTPS
Proxy Protocol: チェックしない
ポート: 443
バックエンド・プール: pool1
最大接続数: (入力しない)
SSL Region:(事前準備したリージョン)
SSL証明書: (事前準備したSSL証明書)
SSL証明書がIBM CloudのCertificate Managerに入っていることが前提
ホスト名 www
ドメイン名 (事前準備したドメイン名)

構築ステップ

以下に構築のステップを示します。各ステップが個別のQiitaの記事として書かれています。

  1. VPC作成
  2. サブネット追加
  3. 仮想サーバー・インスタンス作成
  4. 浮動IP取得とバインド
  5. セキュリティー・グループ作成
  6. ロード・バランサー作成と動作確認

UI変更について補足(2022/6/20)

IBM CloudコンソールUIが変更されています。2022/6/20時点でのUIに対応したステップを補足記事として掲載しました。以下に構築ステップを示します。

  1. VPC作成(2022年版)
  2. (上記ステップに統合されたため、ステップ2を欠番とします)
  3. 仮想サーバー・インスタンス作成(2022年版)
  4. 浮動IP取得とバインド
  5. セキュリティー・グループ作成
  6. ロード・バランサー作成と動作確認(2022年版)
