今回はチュートリアル:Azure Kubernetes Service (AKS) でのアプリケーションの更新の深堀をしていきます。
このチュートリアルではアプリケーションのバージョンを v1 から v2 にした場合、どのように展開できるかを見ていきます。
アプリケーションの更新
まずはアプリケーションを更新して v2 を作成し、ACR にプッシュします。
1. azure-vote 内の config_file.cfg の内容を変更。ここではタイトルを変更。
# UI Configurations
TITLE = 'Azure Voting App v2'
VOTE1VALUE = 'Cats'
VOTE2VALUE = 'Dogs'
SHOWHOST = 'false'
2. docker-compose でイメージを再度ビルドし、ローカルで実行。
docker-compose up --build -d
docker-compose up

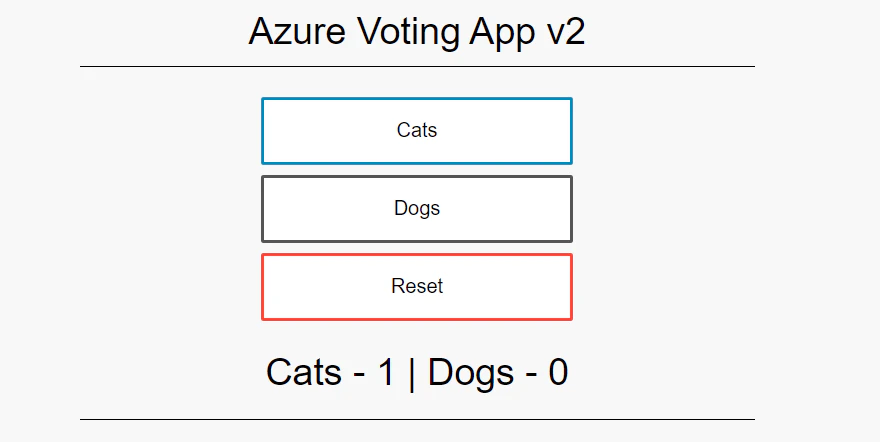

3. ブラウザで http://localhost:8080 にアクセスして変更を確認。
4. 新しいバージョンのタグをつけて ACR にプッシュ。
docker tag azure-vote-front kenakamuacr.azurecr.io/azure-vote-front:v2
az acr login -n kenakamuacr
docker push kenakamuacr.azurecr.io/azure-vote-front:v2
5. ACR に追加されていることを確認。
> az acr repository show-tags --name kenakamuacr --repository azure-vote-front --output table
Result
--------
v1
v2
新しいバージョンの展開
チュートリアルの手順
1. ポッドの状態を監視。
kubectl get nodes -o wide --watch
2. 別のシェルよりデプロイメントに対してイメージのタグを更新。
kubectl set image deployment azure-vote-front azure-vote-front=kenakamuacr.azurecr.io/azure-vote-front:v2
3. 元のシェルでポッドの変化を確認。
- v1 ポッドが停止され v2 ポッドが起動していることを確認
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
azure-vote-back-847fc9bcb9-p7m9x 1/1 Running 0 8h 10.244.1.2 aks-nodepool1-34717040-0 <none> <none>
azure-vote-front-5cb78cfd57-4r8sf 0/1 ContainerCreating 0 3s <none> aks-nodepool1-34717040-1 <none> <none>
azure-vote-front-5cb78cfd57-tpzw2 0/1 ContainerCreating 0 4s <none> aks-nodepool1-34717040-1 <none> <none>
azure-vote-front-c857778b-6px8s 1/1 Running 0 97m 10.244.1.5 aks-nodepool1-34717040-0 <none> <none>
azure-vote-front-c857778b-97mz2 1/1 Terminating 0 97m 10.244.1.4 aks-nodepool1-34717040-0 <none> <none>
azure-vote-front-c857778b-ttlx2 1/1 Running 0 8h 10.244.1.3 aks-nodepool1-34717040-0 <none> <none>
azure-vote-front-c857778b-97mz2 0/1 Terminating 0 97m 10.244.1.4 aks-nodepool1-34717040-0 <none> <none>
azure-vote-front-5cb78cfd57-4r8sf 1/1 Running 0 5s 10.244.0.12 aks-nodepool1-34717040-1 <none> <none>
azure-vote-front-5cb78cfd57-tpzw2 1/1 Running 0 6s 10.244.0.11 aks-nodepool1-34717040-1 <none> <none>
azure-vote-front-c857778b-97mz2 0/1 Terminating 0 98m 10.244.1.4 aks-nodepool1-34717040-0 <none> <none>
azure-vote-front-c857778b-97mz2 0/1 Terminating 0 98m 10.244.1.4 aks-nodepool1-34717040-0 <none> <none>
azure-vote-front-5cb78cfd57-vtsk6 0/1 Pending 0 0s <none> <none> <none> <none>
azure-vote-front-c857778b-6px8s 1/1 Terminating 0 98m 10.244.1.5 aks-nodepool1-34717040-0 <none> <none>
azure-vote-front-5cb78cfd57-vtsk6 0/1 Pending 0 0s <none> aks-nodepool1-34717040-0 <none> <none>
azure-vote-front-c857778b-ttlx2 1/1 Terminating 0 8h 10.244.1.3 aks-nodepool1-34717040-0 <none> <none>
azure-vote-front-5cb78cfd57-vtsk6 0/1 ContainerCreating 0 0s <none> aks-nodepool1-34717040-0 <none> <none>
azure-vote-front-c857778b-ttlx2 0/1 Terminating 0 8h <none> aks-nodepool1-34717040-0 <none> <none>
azure-vote-front-c857778b-6px8s 0/1 Terminating 0 98m 10.244.1.5 aks-nodepool1-34717040-0 <none> <none>
azure-vote-front-5cb78cfd57-vtsk6 1/1 Running 0 5s 10.244.1.6 aks-nodepool1-34717040-0 <none> <none>
azure-vote-front-c857778b-ttlx2 0/1 Terminating 0 8h <none> aks-nodepool1-34717040-0 <none> <none>
azure-vote-front-c857778b-ttlx2 0/1 Terminating 0 8h <none> aks-nodepool1-34717040-0 <none> <none>
azure-vote-front-c857778b-6px8s 0/1 Terminating 0 98m 10.244.1.5 aks-nodepool1-34717040-0 <none> <none>
azure-vote-front-c857778b-6px8s 0/1 Terminating 0 98m 10.244.1.5 aks-nodepool1-34717040-0 <none> <none>
4. 展開完了後現在の状態を確認。
> kubectl get pods -o wide NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
azure-vote-back-847fc9bcb9-p7m9x 1/1 Running 0 8h 10.244.1.2 aks-nodepool1-34717040-0 <none> <none>
azure-vote-front-5cb78cfd57-4r8sf 1/1 Running 0 3m16s 10.244.0.12 aks-nodepool1-34717040-1 <none> <none>
azure-vote-front-5cb78cfd57-tpzw2 1/1 Running 0 3m17s 10.244.0.11 aks-nodepool1-34717040-1 <none> <none>
azure-vote-front-5cb78cfd57-vtsk6 1/1 Running 0 3m6s 10.244.1.6 aks-nodepool1-34717040-0 <none> <none>
5. サービスからロードバランサー IP を取得してアプリケーションをテスト。
> kubectl get services azure-vote-front NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
azure-vote-front LoadBalancer 10.0.10.225 20.43.78.36 80:32491/TCP 8h
k8s での動作を確認
デプロイメントのイメージを更新したため、デプロイメントと関連するレプリカセットに影響があります。
1. デプロイメントでイメージが更新されていることを確認。
> kubectl get deployments -o wide azure-vote-front
NAME READY UP-TO-DATE AVAILABLE AGE CONTAINERS IMAGES SELECTOR
azure-vote-front 3/3 3 3 8h azure-vote-front kenakamuacr.azurecr.io/azure-vote-front:v2 app=azure-vote-front
2. レプリカセットを取得。
- v1 と v2 の両方が存在
- v2 のハッシュが
5cb78cfd57であることを確認。
> kubectl get replicasets -o wide -l app=azure-vote-front NAME DESIRED CURRENT READY AGE CONTAINERS IMAGES SELECTOR
azure-vote-front-5cb78cfd57 3 3 3 7m43s azure-vote-front kenakamuacr.azurecr.io/azure-vote-front:v2 app=azure-vote-front,pod-template-hash=5cb78cfd57
azure-vote-front-c857778b 0 0 0 8h azure-vote-front kenakamuacr.azurecr.io/azure-vote-front:v1 app=azure-vote-front,pod-template-hash=c857778b
3. describe でデプロイメントの詳細を取得。イベントでどのようにポッドが展開されたか確認。
kubectl describe deployments azure-vote-front
- v2 をスケールアップで 1 ポッド追加
- v1 をスケールダウンで 1 ポッド削除
- 後も同じように 1 つずつ追加を削除を繰り替えし
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Normal ScalingReplicaSet 8m41s deployment-controller Scaled up replica set azure-vote-front-5cb78cfd57 to 1
Normal ScalingReplicaSet 8m40s deployment-controller Scaled down replica set azure-vote-front-c857778b to 2
Normal ScalingReplicaSet 8m40s deployment-controller Scaled up replica set azure-vote-front-5cb78cfd57 to 2
Normal ScalingReplicaSet 8m30s deployment-controller Scaled down replica set azure-vote-front-c857778b to 0
Normal ScalingReplicaSet 8m30s deployment-controller Scaled up replica set azure-vote-front-5cb78cfd57 to 3
展開がポッド 1 つずつ処理される理由は、デプロイメントのローリングアップデートの定義が以下のように設定されているため。
- Max Unavailable: 無効にできるポッドの最大数
- Max Surge: Desired を超えられるポッドの数
RollingUpdateStrategy: 1 max unavailable, 1 max surge
マニフェストを使った展開
マニフェストを変更して kubectl apply をしても同じ効果を得られる。
まとめ
アプリケーションの更新も、新規の展開とほぼ同じで実行できますが、ローリングアップデートの定義が動作に大きな影響を与える点が重要となります。また問題が発生した場合のロールバックも使い方を学ぶ必要がありますが、こちらは別の機会に紹介します。
チュートリアルでは最後にクラスタのアップグレードと削除がありますが、こちらの記事ではまだクラスタを更新したり削除したくないため、一旦ここまでで完了とします。
