AWSでWebサーバーとAPIサーバーを分離したVPC構成を作ってみた

0
Posted at

はじめに

この記事は個人の学習用として作成しています。記事の内容で間違いなどあればご指摘ください。

AWSのネットワークとEC2を理解するため、WebサーバーとAPIサーバーを別サブネットに配置した構成を作成した。

単にEC2を起動するのではなく、VPC、サブネット、ルートテーブル、Internet Gateway、NAT Gateway、Security Group、Nginxまで一通り設定し、ブラウザからAPIへ到達するところまで確認した。

今回の目的は「EC2を起動できる」だけではなく、ブラウザからの通信がどのAWSリソースを通り、最終的にAPIサーバーへ届くのかを理解すること。

作成した構成

Internet
   |
Internet Gateway
   |
Public Subnet 10.0.1.0/24
   |
Web Server EC2
Nginx
   |
   |  Private IP通信
   v
Private Subnet 10.0.2.0/24
   |
API Server EC2
:8080
   |
/api/health
  • VPC：WebサーバーとAPIサーバーを配置するネットワーク領域
  • Public Subnet：インターネットからアクセスされるWebサーバーを配置
  • Private Subnet：外部から直接アクセスさせないAPIサーバーを配置
  • Web Server：Nginxで画面配信とAPIへのリバースプロキシを担当
  • API Server：8080番ポートでAPIを公開
  • NAT Gateway：Private Subnetからインターネットへ出るための経路
  • Elastic IP：NAT Gatewayが利用する固定のグローバルIP
  • Security Group：Webサーバー、APIサーバー単位で通信を制御

作業全体の流れ

  • VPCを作成する
  • Public SubnetとPrivate Subnetを作成する
  • Internet GatewayをVPCへ接続する
  • Public Subnet用ルートテーブルを設定する
  • Elastic IPとNAT Gatewayを作成する
  • Private Subnet用ルートテーブルを設定する
  • Security Groupを作成する
  • Webサーバー用EC2をPublic Subnetに作成する
  • APIサーバー用EC2をPrivate Subnetに作成する
  • SSHでWebサーバーへ接続する
  • Webサーバー経由でAPIサーバーへ接続する
  • WebサーバーにNginxを設定する
  • APIサーバーを起動する
  • Web → API → ブラウザの順番で疎通確認を行う

1. VPCを作成する

目的

  • AWS上に今回のWebシステム専用のネットワーク領域を作る
  • サブネットやルーティング、Security Groupなどのネットワーク設定をVPC内で管理する

今回の構成では 10.0.0.0/16 のようなプライベートIPアドレス範囲を利用した。

学んだこと

  • CIDRはネットワークで使用できるIPアドレス範囲を表す
  • /24 の場合は256個のIPアドレスを持つ
  • AWSのサブネットでは5個のIPアドレスが予約されるため、/24 では251個を利用できる

2. Public Subnetを作成する

目的

インターネットからアクセスされるWebサーバーを配置するために作成した。

  • CIDR：10.0.1.0/24
  • Web Server EC2を配置
  • Internet Gatewayへの経路を持たせる

サブネットを作っただけではPublic Subnetにはならない。ルートテーブルに 0.0.0.0/0 → Internet Gateway を設定することで、インターネットへの経路を持つサブネットになる。

3. Private Subnetを作成する

目的

APIサーバーをインターネットへ直接公開しないために作成した。

  • CIDR：10.0.2.0/24
  • API Server EC2を配置
  • API ServerにはPublic IPを持たせない

WebサーバーからAPIサーバーへの通信には、APIサーバーのPrivate IPを利用した。

今回のAPI Serverは、

10.0.2.217:8080

で待ち受ける構成にした。

4. Internet Gatewayを設定する

目的

VPCとインターネットを接続するために作成した。

作成したInternet GatewayをVPCへアタッチし、Public Subnetのルートテーブルに次の経路を設定した。

  • 10.0.0.0/16 → local
  • 0.0.0.0/0 → Internet Gateway

local はVPC内部の通信に使用し、0.0.0.0/0 はそれ以外の宛先をInternet Gatewayへ送る設定になる。

5. Elastic IPとNAT Gatewayを作成する

NAT Gatewayを作成する目的

Private SubnetにあるAPIサーバーから、インターネットへ通信できるようにするために作成した。

APIサーバー自身を外部公開する必要はないが、OS更新やパッケージ取得では外部通信が必要になる。

API Server
   |
Private Subnet
   |
NAT Gateway
   |
Internet Gateway
   |
Internet

Elastic IPを関連付ける目的

NAT Gatewayがインターネットへ通信するときの固定グローバルIPとして利用する。

  • Elastic IPを取得する
  • Public SubnetにNAT Gatewayを作成する
  • NAT GatewayへElastic IPを割り当てる

NAT Gatewayは作成しているだけでも料金が発生する。学習終了後は削除漏れがないか確認する。

6. Private Subnetのルートを設定する

目的

Private Subnetから直接Internet Gatewayへ出さず、NAT Gateway経由で外部通信させる。

Private Subnetのルートテーブルでは次のように設定した。

  • 10.0.0.0/16 → local
  • 0.0.0.0/0 → NAT Gateway

これによりAPIサーバーからインターネットへの通信はできるが、インターネットからAPIサーバーへ直接接続する構成にはならない。

7. Security Groupを設定する

Web Server

Web Serverはブラウザからアクセスするため、HTTPと管理用SSHを許可した。

  • TCP 80：Webアクセス用
  • TCP 22：SSH接続用
  • SSHは可能な限り自分の接続元IPに限定する

API Server

API Serverの8080番ポートはWeb Serverからのみアクセス可能にする。

  • TCP 8080
  • 接続元：Web ServerのSecurity Group

API Serverの8080番を 0.0.0.0/0 に公開するのではなく、Web Serverからの通信だけを許可することで、サーバー間通信を必要な範囲に限定する。

8. EC2インスタンスを作成する

Web Server

Public SubnetにAmazon Linux 2023のEC2を作成した。

目的は次の2つ。

  • ブラウザへHTMLを返す
  • /api/ へのアクセスをPrivate SubnetのAPI Serverへ転送する

API Server

Private SubnetにEC2を作成した。

  • Public IPは持たせない
  • Web ServerからPrivate IPで接続する
  • 8080番ポートでAPIを起動する

これにより、インターネット利用者がAPI Serverへ直接アクセスせず、Web Serverを経由する構成にした。

9. SSHとSCPでサーバーへ接続する

SSH

MacからWeb Serverへ接続した。

ssh -i ./my-key.pem ec2-user@<Web ServerのPublic IP>
  • ssh：別サーバーへログインする
  • -i：認証に利用する秘密鍵を指定する
  • ec2-user：Amazon Linuxのログインユーザー

SCP

セットアップシェルをMacからWeb Serverへ転送した。

scp -i ./my-key.pem ./web-setup.sh ec2-user@<Web ServerのPublic IP>:/home/ec2-user/
  • scp：SSHを利用してファイルを転送する
  • 最初のパス：転送元
  • user@host:path：転送先

scp の転送元ファイルは、コマンドを実行している端末上に存在する必要がある。Mac上のファイルを送りたい場合は、EC2へログインした後ではなくMac側から実行する。

10. Web ServerにNginxを構築する

web-setup.sh をWeb Serverへ転送して実行した。

sudo bash ./web-setup.sh

sudo を利用した理由は、Nginxのインストール、/etc/nginx の編集、systemdによるサービス操作に管理者権限が必要になるため。

セットアップでは主に次の処理を行った。

  • dnf update -y：Amazon Linuxのパッケージを更新
  • dnf install -y nginx：Nginxをインストール
  • systemctl start nginx：Nginxを起動
  • systemctl enable nginx：OS起動時にNginxを自動起動
  • HTMLファイルを /usr/share/nginx/html に配置
  • Nginxのリバースプロキシを設定
  • Nginxを再起動

11. NginxからAPI Serverへ転送する

ブラウザから /api/ にアクセスされた場合、NginxからPrivate SubnetのAPI Serverへ転送する。

location /api/ {
    proxy_pass http://10.0.2.217:8080/api/;
}

通信の流れは次のようになる。

Browser
  |
HTTP :80
  v
Web Server / Nginx
  |
Private IP :8080
  v
API Server

フロント側では /api/health を呼び出し、API Serverが返したJSONを画面へ表示する構成にした。

12. 疎通確認を行う

障害箇所を切り分けるため、通信経路を一気に確認せず段階的に確認した。

API Server単体

API Server上で確認した。

curl http://localhost:8080/api/health

結果：

{"message":"API接続に成功しました"}

API Server自身は正常に動作していることを確認できた。

Web ServerからAPI Server

Web ServerからPrivate IPへ直接アクセスして確認する。

curl http://10.0.2.217:8080/api/health

ここが成功すれば、Security GroupやVPC内通信まで正常と判断できる。

Nginx経由

Web Server上で次を確認する。

curl http://localhost/api/health

ここが成功すれば、Nginxのリバースプロキシ設定まで正常と判断できる。

ブラウザ

最後にWeb ServerのPublic IPへアクセスする。

http://<Web ServerのPublic IP>

API接続テストを実行し、ブラウザ → Nginx → API Serverまでの一連の通信を確認した。

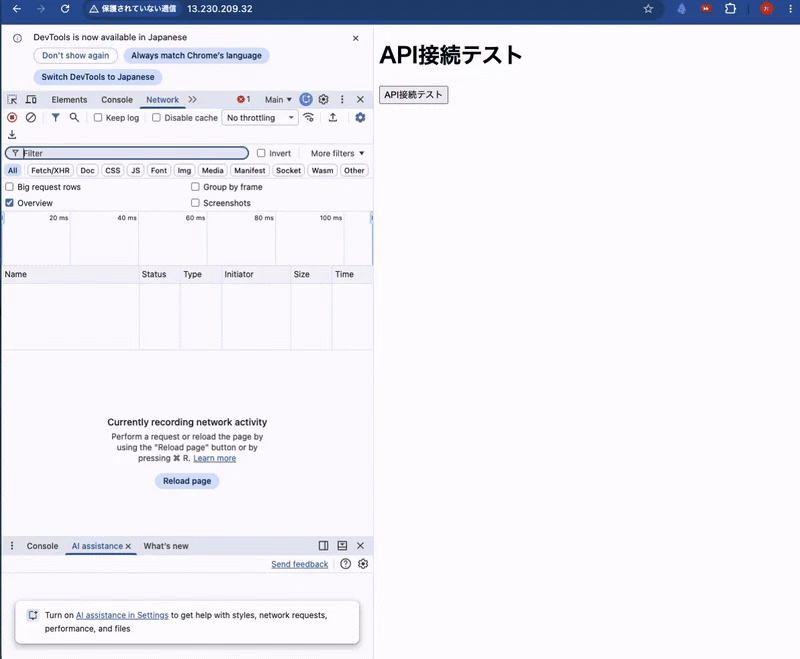

Elastic IPでWebサーバにアクセスできるか確認してAPIの接続テストも完了した


ハンズオンでつまずいたところ

1. SCPの接続先を書き間違えた

誤ってユーザー名とIPアドレスを連結して入力した。

ec2-user52.xxx.xxx.xxx

正しくは @ が必要だった。

ec2-user@52.xxx.xxx.xxx

Could not resolve hostname が出た場合、まず接続先の書式を確認する。

2. SCPを実行する場所を間違えた

Web ServerへSSHした後に、

scp ./web-setup.sh ...

を実行したため、

No such file or directory

になった。

web-setup.sh はMacに存在していたため、一度Web Serverからログアウトし、Mac側からSCPを実行して解決した。

コマンド実行時に「今どのサーバーにいるのか」を意識する必要がある。プロンプト、pwd、hostname、ls を利用すると現在位置を確認しやすい。

3. Macで修正したシェルがEC2へ反映されていなかった

Mac上の web-setup.sh を修正したが、一度転送済みのEC2上のファイルは自動更新されなかった。

再度SCPを行い、

grep API_SERVER_IP ~/web-setup.sh

でEC2上のファイルが更新されていることを確認した。

4. API ServerのPrivate IPを設定していなかった

Nginxの設定に次のプレースホルダーが残っていた。

<api_server_private_ip>

そのため、

host not found in upstream

が発生し、Nginxが起動できなかった。

10.0.2.217 に変更してから、

sudo nginx -t

を実行し、設定ファイルの構文チェックが成功することを確認した。

5. ブラウザでJSON解析エラーが発生した

ブラウザでは、

Unexpected token '<'

というエラーが発生した。

フロント側はJSONを期待している一方、NginxなどがHTMLのエラーページを返している場合、HTMLの先頭文字 < をJSONとして解析してこのエラーになる。

原因調査では、ブラウザだけを見るのではなく、

  • API Server自身
  • Web Server → API Server
  • Nginx → API Server
  • Browser → Web Server

の順番で curl を利用して切り分けた。

6. Nginxの設定警告

nginx -t で次の警告が出た。

conflicting server name "_" on 0.0.0.0:80

構文チェック自体は成功しており起動できたが、同じ server_name _ を持つserverブロックが複数存在する可能性がある。

動作していることと設定が整理されていることは別なので、警告が残っている場合は /etc/nginx 配下の設定重複も確認する。

今回学んだこと

  • VPCはAWS上のネットワーク領域として利用する
  • Public / Private Subnetはルートテーブルの構成によって役割が変わる
  • Internet GatewayはVPCとインターネットを接続する
  • NAT GatewayはPrivate Subnetから外へ出る通信に利用する
  • Elastic IPはNAT Gatewayの固定グローバルIPとして利用できる
  • Web ServerとAPI Serverを別サブネットに分けることで直接公開する範囲を限定できる
  • Security Groupでは必要な通信だけを許可する
  • EC2間の通信ではPrivate IPを利用できる
  • Nginxをリバースプロキシとして利用し、WebとAPIを分離できる
  • SSHとSCPでは現在操作している端末と接続先を意識する
  • 障害調査では通信経路を段階的に切り分ける

考えたこと

今回の構成はネットワークとサーバー間通信を理解するための最小構成。実務では可用性、運用性、セキュリティを考えて構成を追加する必要がある。

  • Web Serverを直接公開する代わりにALBを入口にする
  • EC2を複数AZへ配置して単一障害点を減らす
  • API ServerをPrivate Subnetに維持し、外部から直接アクセスさせない
  • SSH用の秘密鍵をWeb Serverへ置く方法は学習用途に留める
  • 実務ではAWS Systems Manager Session Managerなどを利用し、秘密鍵をサーバーへ配布しない構成を検討する
  • NAT Gatewayはコストが発生するため、本当に必要な外部通信かを確認する
  • 学習後はEC2、NAT Gateway、Elastic IPなどの不要なリソースを削除する

まとめ

今回のハンズオンでは、EC2を起動するだけでなく、VPC内にPublic SubnetとPrivate Subnetを作成し、Web ServerとAPI Serverを分離した。

最も大きかった学びは、AWSの各サービスを単独で覚えるのではなく、

通信元
↓
ルート
↓
Security Group
↓
Web Server
↓
Nginx
↓
API Server

という通信経路として考えることだった。

設定ミスが発生した際も、エラーメッセージ、ls、grep、nginx -t、systemctl、curl を利用して一つずつ原因を切り分け、最終的にブラウザからPrivate SubnetのAPI Serverまで接続できることを確認した。
