MapLibre GL JS + 国土地理院ベクトルタイルで8bitゲーム風地図を作る

2
Last updated at Posted at 2026-02-10

はじめに

国土地理院が提供する最適化ベクトルタイルと MapLibre GL JS を使って、レトロな8bitゲーム風の地図レイヤーを作る方法を紹介します。

ベクトルタイルはスタイルを自由にカスタマイズできるため、色やフォント、線の太さだけでなく、プログラムで生成したドット絵パターンを塗りつぶしに使うことで、ファミコン時代のRPGのような見た目を実現できます。

デモ

レイヤーパネルから「8bitゲーム風」を選択すると確認できます。

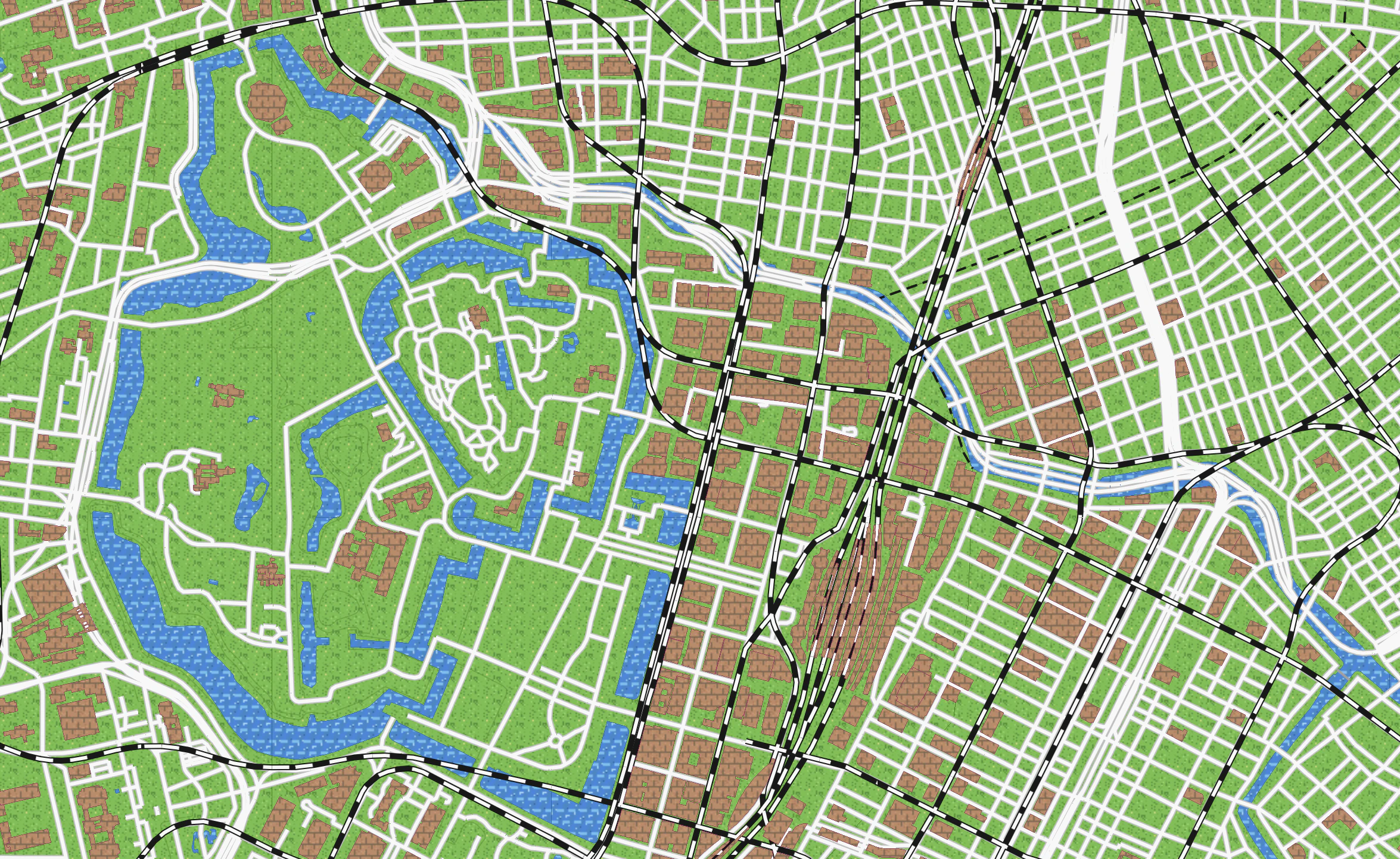

完成イメージ

  • 緑のドット絵草原が広がるフィールド
  • 青い波模様の海と川
  • 赤い高速道路、黄色い国道
  • 踏切風の鉄道ライン
  • レンガ模様の建物

技術スタック

ライブラリ バージョン 用途
Next.js 16 フレームワーク
MapLibre GL JS 5 地図描画
pmtiles 4 PMTilesプロトコル
TypeScript 5 型安全

1. 国土地理院ベクトルタイルについて

国土地理院は 最適化ベクトルタイル（optimal_bvmap） を PMTiles 形式で公開しています。

pmtiles://https://cyberjapandata.gsi.go.jp/xyz/optimal_bvmap-v1/optimal_bvmap-v1.pmtiles/{z}/{x}/{y}

このタイルには以下のようなソースレイヤーが含まれています：

ソースレイヤー 内容
AdmArea 行政区域
AdmBdry 行政境界線
WA 水域（湖沼等）
RvrCL 河川中心線
WL 水涯線
Cstline 海岸線
RdCL 道路中心線
RailCL 鉄道中心線
BldA 建物
Cntr 等高線
TpgphArea 地形面
TpgphLine 地形線
WStrA 水部構造物面
WStrL 水部構造物線

2. PMTiles プロトコルの登録

MapLibre で pmtiles:// スキームを使うには、pmtiles パッケージのプロトコルを登録する必要があります。

npm install maplibre-gl pmtiles

import maplibregl from "maplibre-gl";
import { Protocol } from "pmtiles";

const protocol = new Protocol();
maplibregl.addProtocol("pmtiles", protocol.tile);

これをモジュールのトップレベルで一度だけ実行します。

3. 8bitゲーム風スタイルJSON の作成

MapLibre のスタイル仕様に従い、レトロゲーム風の色使いとスタイルを定義します。ポイントは以下の3つです：

  1. ファミコン風カラーパレット（#60b830, #f83800, #f8b800 など限られた色数）
  2. line-cap: "butt" でピクセル感のある直角な線端
  3. fill-pattern でドット絵テクスチャを適用

スタイルJSONの全体構造

public/styles/8bit.json として配置します。

{
  "version": 8,
  "name": "8bit-famicom",
  "metadata": { "retroPatterns": true },
  "sources": {
    "v": {
      "type": "vector",
      "minzoom": 4,
      "maxzoom": 16,
      "tiles": [
        "pmtiles://https://cyberjapandata.gsi.go.jp/xyz/optimal_bvmap-v1/optimal_bvmap-v1.pmtiles/{z}/{x}/{y}"
      ],
      "attribution": "国土地理院最適化ベクトルタイル(8bitスタイル)"
    }
  },
  "glyphs": "https://gsi-cyberjapan.github.io/optimal_bvmap/glyphs/{fontstack}/{range}.pbf",
  "layers": [...]
}

metadata に "retroPatterns": true を設定しています。これはアプリ側でパターン画像の注入が必要なスタイルであることを示すフラグです。

背景 — 緑のフィールド

{
  "id": "background",
  "type": "background",
  "paint": {
    "background-color": "#60b830"
  }
}

行政区域 — 草原パターン

{
  "id": "admin-area",
  "type": "fill",
  "source": "v",
  "source-layer": "AdmArea",
  "paint": {
    "fill-pattern": "pat-grass",
    "fill-outline-color": "#388018"
  }
}

水域 — ドット絵の波模様

{
  "id": "water-area",
  "type": "fill",
  "source": "v",
  "source-layer": "WA",
  "paint": {
    "fill-pattern": "pat-water",
    "fill-outline-color": "#1868a8"
  }
}

fill-pattern に "pat-water" を指定しています。この画像は後述するJavaScriptコードで動的に生成・登録します。

重要： water-area は admin-area より後に配置する必要があります。MapLibre はレイヤー配列の順番通りに描画するため、行政区域（草原）を先に描いた上に水域を重ねないと、河川や湖が草原パターンに覆い隠されてしまいます。

道路 — ピクセル感のあるライン

高速道路は赤、国道は黄色、その他の道路は白で表現します。line-cap: "butt" がピクセルアート感を出すポイントです。

{
  "id": "road-highway",
  "type": "line",
  "source": "v",
  "source-layer": "RdCL",
  "filter": ["==", ["get", "motorway"], true],
  "paint": {
    "line-color": "#f83800",
    "line-width": [
      "interpolate", ["linear"], ["zoom"],
      4, 2,
      14, 6
    ]
  },
  "layout": { "line-cap": "butt" }
}

アウトライン用のレイヤーを下に重ねることで、線に縁取りを付けます：

{
  "id": "road-highway-outline",
  "type": "line",
  "source": "v",
  "source-layer": "RdCL",
  "filter": ["==", ["get", "motorway"], true],
  "paint": {
    "line-color": "#b81010",
    "line-width": [
      "interpolate", ["linear"], ["zoom"],
      4, 3,
      14, 8
    ]
  },
  "layout": { "line-cap": "butt" }
}

鉄道 — ダッシュパターン

白黒の踏切風ラインです。

{
  "id": "railway-outline",
  "type": "line",
  "source": "v",
  "source-layer": "RailCL",
  "paint": {
    "line-color": "#181818",
    "line-width": ["interpolate", ["linear"], ["zoom"], 4, 2, 14, 5]
  },
  "layout": { "line-cap": "butt" }
},
{
  "id": "railway",
  "type": "line",
  "source": "v",
  "source-layer": "RailCL",
  "paint": {
    "line-color": "#f8f8f8",
    "line-width": ["interpolate", ["linear"], ["zoom"], 4, 1, 14, 3],
    "line-dasharray": [4, 4]
  },
  "layout": { "line-cap": "butt" }
}

ラベル — 白文字 + 黒縁取り

{
  "id": "label-admin",
  "type": "symbol",
  "source": "v",
  "source-layer": "AdmArea",
  "minzoom": 6,
  "layout": {
    "text-field": ["get", "knj"],
    "text-font": ["NotoSansJP-Bold"],
    "text-size": ["interpolate", ["linear"], ["zoom"], 6, 12, 10, 16, 14, 20]
  },
  "paint": {
    "text-color": "#f8f8f8",
    "text-halo-color": "#181818",
    "text-halo-width": 3
  }
}

4. ドット絵パターンの生成（TypeScript）

ここが8bitゲーム風の要です。MapLibre の map.addImage() を使い、プログラムで生成した16x16ピクセルのパターン画像を登録します。

パターン生成の基盤

type RGBA = [number, number, number, number];

function createImage(
  w: number,
  h: number,
  gen: (x: number, y: number) => RGBA
): { width: number; height: number; data: Uint8Array } {
  const data = new Uint8Array(w * h * 4);
  for (let y = 0; y < h; y++) {
    for (let x = 0; x < w; x++) {
      const [r, g, b, a] = gen(x, y);
      const i = (y * w + x) * 4;
      data[i] = r;
      data[i + 1] = g;
      data[i + 2] = b;
      data[i + 3] = a;
    }
  }
  return { width: w, height: h, data };
}

ピクセルごとにRGBA値を返すジェネレータ関数を受け取り、Uint8Array のバイト配列を生成します。MapLibre の addImage はこの { width, height, data } 形式を受け付けます。

擬似乱数ハッシュ

パターンに自然なバリエーションを出すため、座標ベースの決定的ハッシュを使います：

const hash = (x: number, y: number, s: number) =>
  (((x * 374761393 + y * 668265263 + s) ^ (x * 1274126177 + y)) >>> 0) % 100;

Math.random() と違い、同じ座標に対して常に同じ値を返すのでタイル間でパターンが一貫します。

草原パターン

function grassPattern() {
  return createImage(16, 16, (x, y) => {
    const h = hash(x, y, 1);
    if (h < 8) return [72, 144, 48, 255];    // 濃い草
    if (h < 14) return [96, 176, 56, 255];   // やや濃い草
    if (h < 18) return [144, 216, 104, 255]; // ハイライト
    if (h === 25 && x % 5 === 0) return [232, 224, 120, 255]; // 小さな花
    return [112, 192, 72, 255]; // ベースの緑
  });
}

確率的に異なる緑色を配置し、まれに黄色い花を散らすことで、RPGのフィールドのような見た目になります。

水面パターン

function waterPattern() {
  return createImage(16, 16, (x, y) => {
    const wave = Math.sin((x + y * 0.5) * 0.8) * 0.5 + 0.5;
    const row = y % 8;
    // 波の頂点のハイライトバンド
    if (row === 0 || row === 1) {
      const shift = (y < 8 ? 0 : 4);
      const wx = (x + shift) % 8;
      if (wx >= 1 && wx <= 5) return [104, 192, 240, 255];
    }
    // 泡のきらめき
    if (hash(x, y, 2) < 3) return [160, 216, 248, 255];
    // 深い影
    if (hash(x, y, 3) < 5) return [40, 96, 168, 255];
    // ベースの水面 + 波のバリエーション
    const b = Math.round(200 + wave * 24);
    return [56, 136, b, 255];
  });
}

Math.sin による波模様と、行ごとのハイライトバンドで、8bit風の水面を表現します。

森林パターン

function forestPattern() {
  return createImage(16, 16, (x, y) => {
    const d1 = Math.hypot(x - 4, y - 4);
    const d2 = Math.hypot(x - 12, y - 11);
    const d3 = Math.hypot(x - 8, y - 14);

    // 樹冠（明るい）
    if (d1 < 4 || d2 < 3.5 || d3 < 2.5) {
      const h = hash(x, y, 4);
      if (h < 15) return [80, 144, 56, 255];
      if (h < 30) return [56, 120, 40, 255];
      return [64, 136, 48, 255];
    }
    // 樹冠の影
    if (d1 < 5.5 || d2 < 5 || d3 < 4) {
      return [40, 88, 32, 255];
    }
    // 木々の間の地面
    const h = hash(x, y, 5);
    if (h < 10) return [56, 104, 40, 255];
    return [48, 96, 36, 255];
  });
}

Math.hypot で円形の樹冠を3つ配置し、影を付けることで上から見た森を表現しています。

建物パターン

function buildingPattern() {
  return createImage(16, 16, (x, y) => {
    const row = y % 8;
    const isOddRow = Math.floor(y / 4) % 2 === 1;
    const bx = (x + (isOddRow ? 4 : 0)) % 8;

    // モルタル線
    if (row === 0 || bx === 0) return [128, 104, 80, 255];

    // レンガ表面
    const h = hash(x, y, 7);
    if (h < 10) return [176, 120, 88, 255];
    if (h < 20) return [208, 152, 112, 255];
    return [192, 136, 100, 255];
  });
}

交互にオフセットしたレンガパターンです。モルタル線と色のバリエーションでリアルさを出しています。

岩山パターン

function mountainPattern() {
  return createImage(16, 16, (x, y) => {
    const ridge = (x + y) % 6;
    const h = hash(x, y, 8);

    if (ridge === 0) return [96, 88, 80, 255];    // 影の線
    if (ridge === 1) return [160, 152, 136, 255]; // ハイライト
    if (h < 12) return [120, 112, 96, 255];
    if (h < 20) return [144, 136, 120, 255];
    return [136, 128, 112, 255];
  });
}

5. パターン画像の登録

生成したパターンを map.addImage() で登録します：

export function addRetroPatterns(map: MaplibreMap) {
  const patterns: [string, ReturnType<typeof createImage>][] = [
    ["pat-grass", grassPattern()],
    ["pat-water", waterPattern()],
    ["pat-forest", forestPattern()],
    ["pat-sand", sandPattern()],
    ["pat-building", buildingPattern()],
    ["pat-mountain", mountainPattern()],
  ];

  for (const [name, img] of patterns) {
    if (!map.hasImage(name)) {
      map.addImage(name, img);
    }
  }
}

6. MapLibre マップへの統合

スタイル読み込み後にパターンを注入する仕組みです。

import maplibregl from "maplibre-gl";
import { Protocol } from "pmtiles";
import { addRetroPatterns } from "@/utils/patterns";

// PMTilesプロトコル登録
const protocol = new Protocol();
maplibregl.addProtocol("pmtiles", protocol.tile);

// マップ初期化
const map = new maplibregl.Map({
  container: containerRef.current,
  style: "/styles/8bit.json",  // 8bitスタイルJSON
  center: [139.7, 35.68],
  zoom: 12,
});

// スタイル読み込み完了後にパターンを注入
map.on("load", () => {
  const meta = map.getStyle()?.metadata as Record<string, unknown> | undefined;
  if (meta?.retroPatterns) {
    addRetroPatterns(map);
  }
});

metadata.retroPatterns フラグをチェックしているため、通常のスタイルJSONに切り替えたときはパターン注入がスキップされます。

7. カラーパレット一覧

8bitゲーム風で使用している色の一覧です。ファミコンの限られたパレットを意識しています。

用途 色コード 色
背景（草原） #60b830 🟩
海岸線 #f8d830 🟨
高速道路 #f83800 🟥
高速道路（縁） #b81010 🟥
国道 #f8b800 🟨
国道（縁） #a85800 🟫
その他の道路 #f8f8f8 ⬜
鉄道 #181818 ⬛
河川 #3090d0 🟦
水域輪郭 #1868a8 🟦
行政境界 #181818 ⬛
建物輪郭 #a03060 🟪
ラベル #f8f8f8 ⬜
ラベル縁取り #181818 ⬛

8. ハマりポイント

PMTilesプロトコルの登録忘れ

pmtiles:// スキームのURLを使う場合、maplibregl.addProtocol("pmtiles", protocol.tile) を必ず事前に呼び出す必要があります。登録しないと Unsupported protocol エラーになります。

fill-pattern の画像登録タイミング

fill-pattern で参照する画像は、スタイル読み込み完了後に map.addImage() で登録する必要があります。map.on("load", ...) または map.once("style.load", ...) のコールバック内で実行してください。

line-cap: "butt" の重要性

デフォルトの line-cap は "butt" ですが、スタイルによっては "round" が設定されている場合があります。8bitのピクセル感を出すには "butt" を明示指定することで、線の端が直角に切れてドット絵らしくなります。

fill レイヤーの描画順序

MapLibre では layers 配列の先頭から順に描画されるため、後に定義したレイヤーが上に重なります。行政区域（AdmArea）の草原パターンを水域（WA）より先に配置しないと、河川や湖が草に覆われてしまいます。正しい順序は admin-area → topo-area → water-area です。

ベクトルタイルのズームレベル

国土地理院の最適化ベクトルタイルは minzoom: 4, maxzoom: 16 です。この範囲外ではタイルが取得できないため、スタイルJSON側の minzoom / maxzoom 設定と合わせて確認してください。

9. スタイルJSON 全文

最後に、8bit.json の全文を掲載します。

public/styles/8bit.json（クリックで展開）
{
  "version": 8,
  "name": "8bit-famicom",
  "metadata": { "retroPatterns": true },
  "sources": {
    "v": {
      "type": "vector",
      "minzoom": 4,
      "maxzoom": 16,
      "tiles": [
        "pmtiles://https://cyberjapandata.gsi.go.jp/xyz/optimal_bvmap-v1/optimal_bvmap-v1.pmtiles/{z}/{x}/{y}"
      ],
      "attribution": "国土地理院最適化ベクトルタイル(8bitスタイル)"
    }
  },
  "glyphs": "https://gsi-cyberjapan.github.io/optimal_bvmap/glyphs/{fontstack}/{range}.pbf",
  "layers": [
    {
      "id": "background",
      "type": "background",
      "paint": { "background-color": "#60b830" }
    },
    {
      "id": "admin-area",
      "type": "fill",
      "source": "v",
      "source-layer": "AdmArea",
      "paint": { "fill-pattern": "pat-grass", "fill-outline-color": "#388018" }
    },
    {
      "id": "topo-area",
      "type": "fill",
      "source": "v",
      "source-layer": "TpgphArea",
      "paint": { "fill-pattern": "pat-forest", "fill-opacity": 0.8 }
    },
    {
      "id": "water-area",
      "type": "fill",
      "source": "v",
      "source-layer": "WA",
      "paint": { "fill-pattern": "pat-water", "fill-outline-color": "#1868a8" }
    },
    {
      "id": "coastline",
      "type": "line",
      "source": "v",
      "source-layer": "Cstline",
      "paint": { "line-color": "#f8d830", "line-width": 2 }
    },
    {
      "id": "river",
      "type": "line",
      "source": "v",
      "source-layer": "RvrCL",
      "paint": {
        "line-color": "#3090d0",
        "line-width": ["interpolate", ["linear"], ["zoom"], 4, 1, 14, 3]
      },
      "layout": { "line-cap": "butt" }
    },
    {
      "id": "waterline",
      "type": "line",
      "source": "v",
      "source-layer": "WL",
      "paint": { "line-color": "#3090d0", "line-width": 1 }
    },
    {
      "id": "contour",
      "type": "line",
      "source": "v",
      "source-layer": "Cntr",
      "minzoom": 12,
      "paint": { "line-color": "#489020", "line-width": 1, "line-opacity": 0.5 }
    },
    {
      "id": "admin-boundary",
      "type": "line",
      "source": "v",
      "source-layer": "AdmBdry",
      "paint": {
        "line-color": "#181818",
        "line-width": ["interpolate", ["linear"], ["zoom"], 4, 1, 14, 2],
        "line-dasharray": [4, 2]
      }
    },
    {
      "id": "water-structure-area",
      "type": "fill",
      "source": "v",
      "source-layer": "WStrA",
      "paint": { "fill-pattern": "pat-mountain" }
    },
    {
      "id": "water-structure-line",
      "type": "line",
      "source": "v",
      "source-layer": "WStrL",
      "paint": { "line-color": "#a0a0a0", "line-width": 2 }
    },
    {
      "id": "road-highway-outline",
      "type": "line",
      "source": "v",
      "source-layer": "RdCL",
      "filter": ["==", ["get", "motorway"], true],
      "paint": {
        "line-color": "#b81010",
        "line-width": ["interpolate", ["linear"], ["zoom"], 4, 3, 14, 8]
      },
      "layout": { "line-cap": "butt" }
    },
    {
      "id": "road-highway",
      "type": "line",
      "source": "v",
      "source-layer": "RdCL",
      "filter": ["==", ["get", "motorway"], true],
      "paint": {
        "line-color": "#f83800",
        "line-width": ["interpolate", ["linear"], ["zoom"], 4, 2, 14, 6]
      },
      "layout": { "line-cap": "butt" }
    },
    {
      "id": "road-national-outline",
      "type": "line",
      "source": "v",
      "source-layer": "RdCL",
      "filter": ["all", ["!=", ["get", "motorway"], true], ["==", ["get", "rdCtg"], 0]],
      "paint": {
        "line-color": "#a85800",
        "line-width": ["interpolate", ["linear"], ["zoom"], 4, 2, 14, 6]
      },
      "layout": { "line-cap": "butt" }
    },
    {
      "id": "road-national",
      "type": "line",
      "source": "v",
      "source-layer": "RdCL",
      "filter": ["all", ["!=", ["get", "motorway"], true], ["==", ["get", "rdCtg"], 0]],
      "paint": {
        "line-color": "#f8b800",
        "line-width": ["interpolate", ["linear"], ["zoom"], 4, 1, 14, 4]
      },
      "layout": { "line-cap": "butt" }
    },
    {
      "id": "road-other-outline",
      "type": "line",
      "source": "v",
      "source-layer": "RdCL",
      "filter": ["all", ["!=", ["get", "motorway"], true], ["!=", ["get", "rdCtg"], 0]],
      "minzoom": 10,
      "paint": {
        "line-color": "#c0c0c0",
        "line-width": ["interpolate", ["linear"], ["zoom"], 10, 2, 14, 5]
      },
      "layout": { "line-cap": "butt" }
    },
    {
      "id": "road-other",
      "type": "line",
      "source": "v",
      "source-layer": "RdCL",
      "filter": ["all", ["!=", ["get", "motorway"], true], ["!=", ["get", "rdCtg"], 0]],
      "minzoom": 10,
      "paint": {
        "line-color": "#f8f8f8",
        "line-width": ["interpolate", ["linear"], ["zoom"], 10, 1, 14, 3]
      },
      "layout": { "line-cap": "butt" }
    },
    {
      "id": "railway-outline",
      "type": "line",
      "source": "v",
      "source-layer": "RailCL",
      "paint": {
        "line-color": "#181818",
        "line-width": ["interpolate", ["linear"], ["zoom"], 4, 2, 14, 5]
      },
      "layout": { "line-cap": "butt" }
    },
    {
      "id": "railway",
      "type": "line",
      "source": "v",
      "source-layer": "RailCL",
      "paint": {
        "line-color": "#f8f8f8",
        "line-width": ["interpolate", ["linear"], ["zoom"], 4, 1, 14, 3],
        "line-dasharray": [4, 4]
      },
      "layout": { "line-cap": "butt" }
    },
    {
      "id": "building",
      "type": "fill",
      "source": "v",
      "source-layer": "BldA",
      "minzoom": 14,
      "paint": { "fill-pattern": "pat-building", "fill-outline-color": "#a03060" }
    },
    {
      "id": "topo-line",
      "type": "line",
      "source": "v",
      "source-layer": "TpgphLine",
      "minzoom": 12,
      "paint": { "line-color": "#388018", "line-width": 1 }
    },
    {
      "id": "label-water",
      "type": "symbol",
      "source": "v",
      "source-layer": "WA",
      "minzoom": 8,
      "layout": {
        "text-field": ["get", "knj"],
        "text-font": ["NotoSansJP-Bold"],
        "text-size": ["interpolate", ["linear"], ["zoom"], 8, 10, 14, 14]
      },
      "paint": {
        "text-color": "#f8f8f8",
        "text-halo-color": "#1868a8",
        "text-halo-width": 2
      }
    },
    {
      "id": "label-admin",
      "type": "symbol",
      "source": "v",
      "source-layer": "AdmArea",
      "minzoom": 6,
      "layout": {
        "text-field": ["get", "knj"],
        "text-font": ["NotoSansJP-Bold"],
        "text-size": ["interpolate", ["linear"], ["zoom"], 6, 12, 10, 16, 14, 20]
      },
      "paint": {
        "text-color": "#f8f8f8",
        "text-halo-color": "#181818",
        "text-halo-width": 3
      }
    }
  ]
}

まとめ

国土地理院のベクトルタイル + MapLibre GL JS の組み合わせで、以下の手法を使って8bitゲーム風地図を実現しました：

  1. カラーパレットの制限 — ファミコン風の限られた色数で統一感を出す
  2. line-cap: "butt" — 線の端を直角にしてピクセル感を演出
  3. fill-pattern + 動的パターン生成 — Uint8Array でドット絵テクスチャを生成し map.addImage() で登録
  4. metadata フラグ — スタイルJSONにカスタムメタデータを持たせ、アプリ側でパターン注入の要否を判断

ベクトルタイルはスタイリングの自由度が高いので、色やパターンを変えるだけで全く違う雰囲気の地図を作ることができます。ぜひ自分だけのオリジナルスタイルを作ってみてください。

参考リンク

2
1
0

Register as a new user and use Qiita more conveniently

  1. You get articles that match your needs
  2. You can efficiently read back useful information
  3. You can use dark theme
What you can do with signing up
Sign upLogin
2
1

Delete article

Deleted articles cannot be recovered.

Draft of this article would be also deleted.

Are you sure you want to delete this article?
