Upverterで設計したガーバーデータに、Vカット指示を追加してFusionPCBに発注してみた

はじめに

• 前回記事で、Upverterで設計したガーバーデータを面付けする方法をご紹介しました。
• 基板分割を楽にするため、Vカットを入れようとしたところ、Upverter上では編集できなかったので、対処方法を探りました。

---

FusionPCBでのVカット指示とUpverterでの問題

• FusionPCBでのVカット指示（面付けルール）
  • 外形レイヤで、Vカット線（基板の端から端まで。途中で止まってはダメ）を直線で入れる。
  • Vカット線ごとに「V-CUT」という文字を記入する。
  • Vカット線の間隔は８mm以上。（カット後のサブ基板は、最小で8mm×8mmとなる）
• Upverterの問題
  • 外形レイヤでの文字記入ができない。
  • 外形レイヤで線を描けない。
    • 基板の外形なので、四角形三角形以上の多角形しか描けない模様。（座標指定で三角形は描けることを確認。）

---

対処方法

• PCBEを使う。

• 編集手順

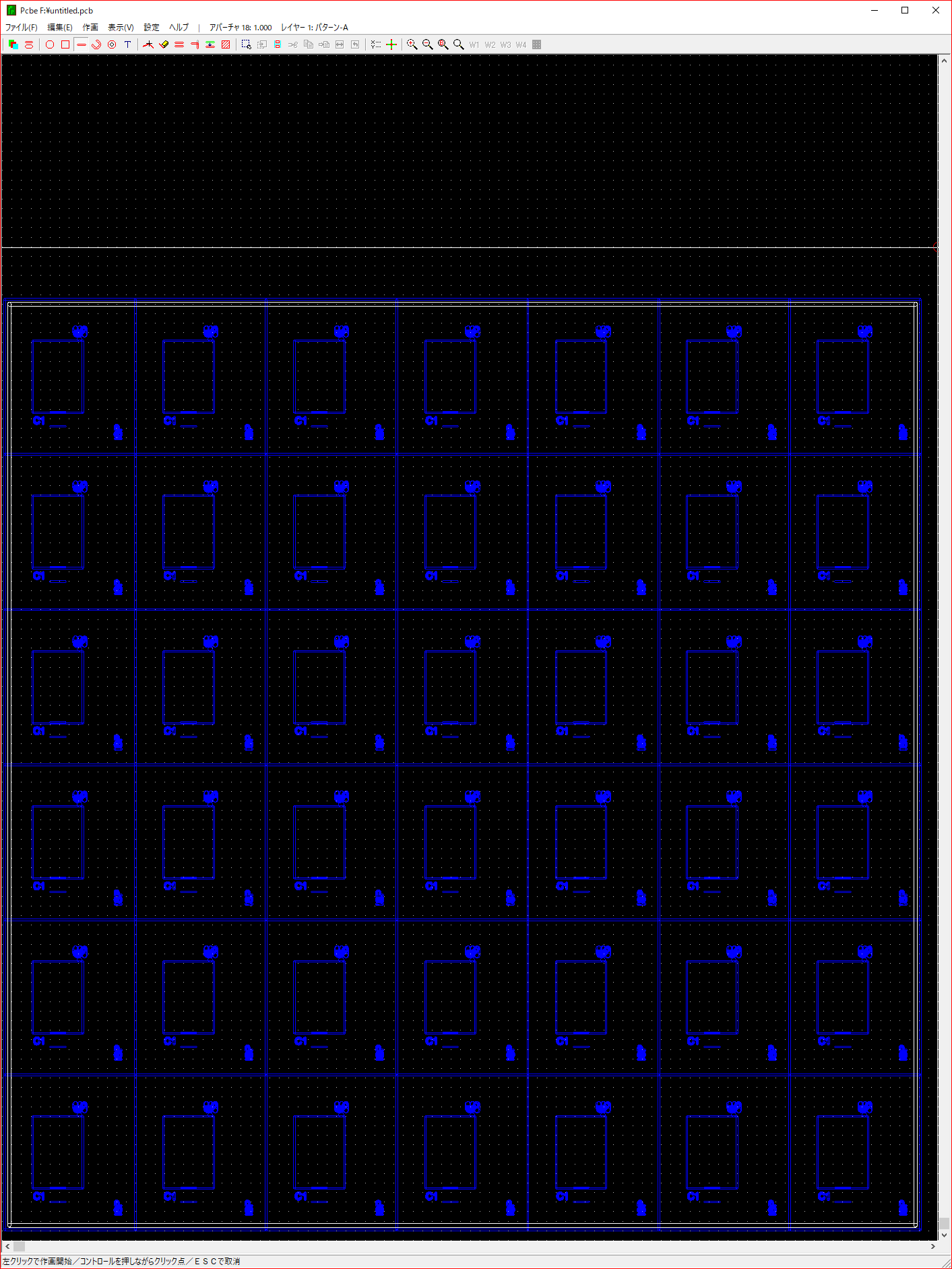

  1. ファイル - ガーバー入力で、外形レイヤ（xxx.gko）を読み込む。（Vカット線のガイドとして、シルクレイヤも一緒に読み込む）

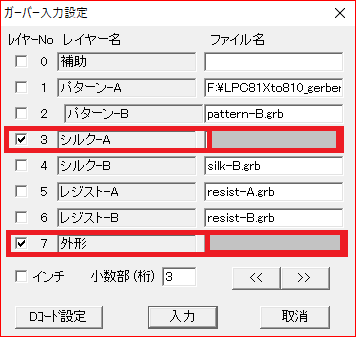

     • ガーバー入力設定ダイアログが表示されるので、「外形」と「シルク-A」だけにチェックを入れ、それぞれファイルパスを指定する。

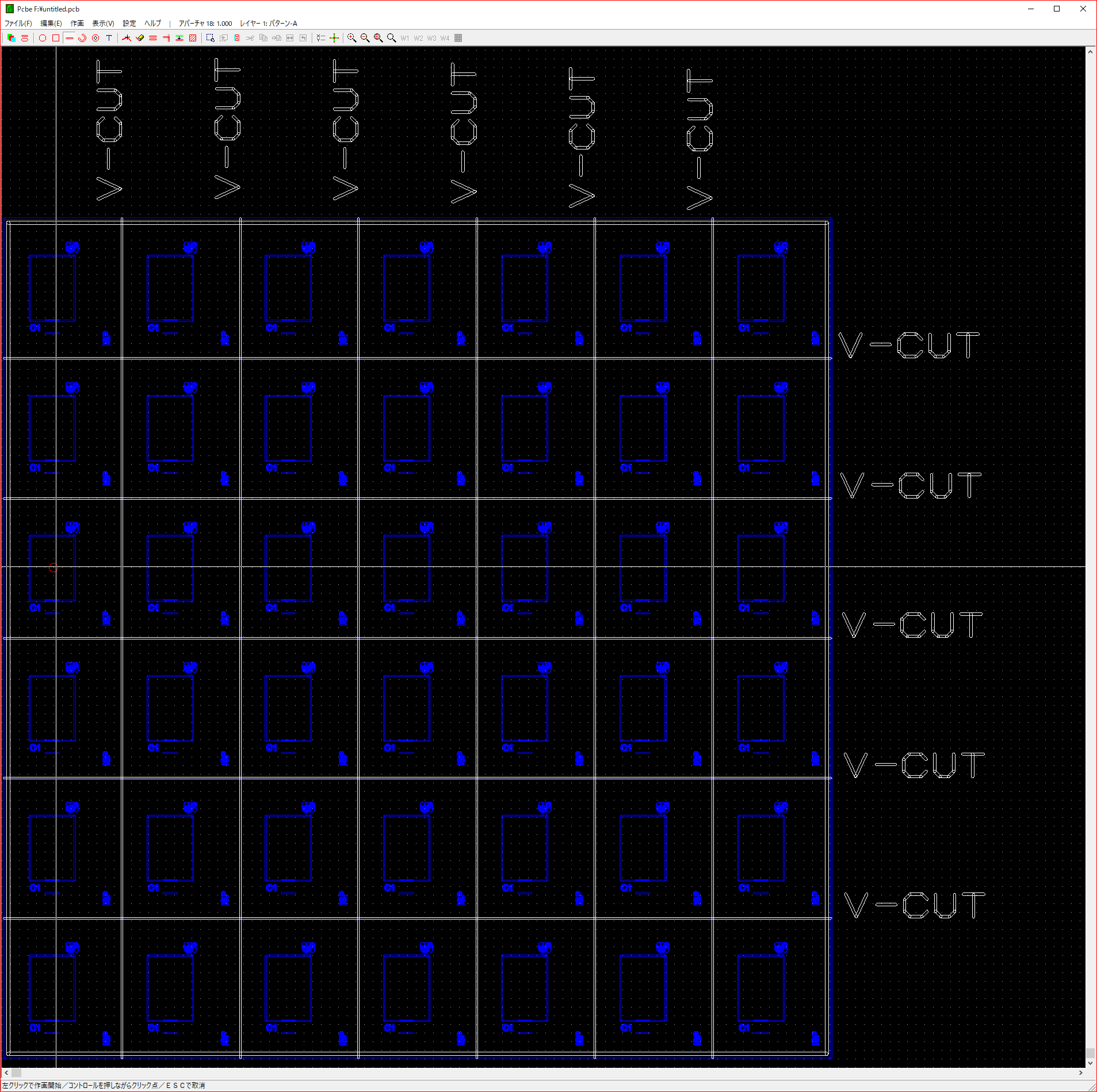

  2. シルク表示をガイドとして、Vカット線と「V-CUT」の文字を書き込んでいく。

  3. ファイル - ガーバー出力で、外形レイヤをファイル出力する。

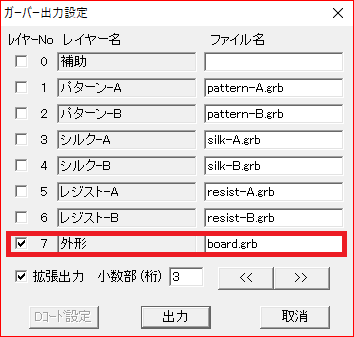

     • ガーバー出力設定ダイアログが表示されるので、「外形」だけにチェックを入れ、ファイルパスを指定する。

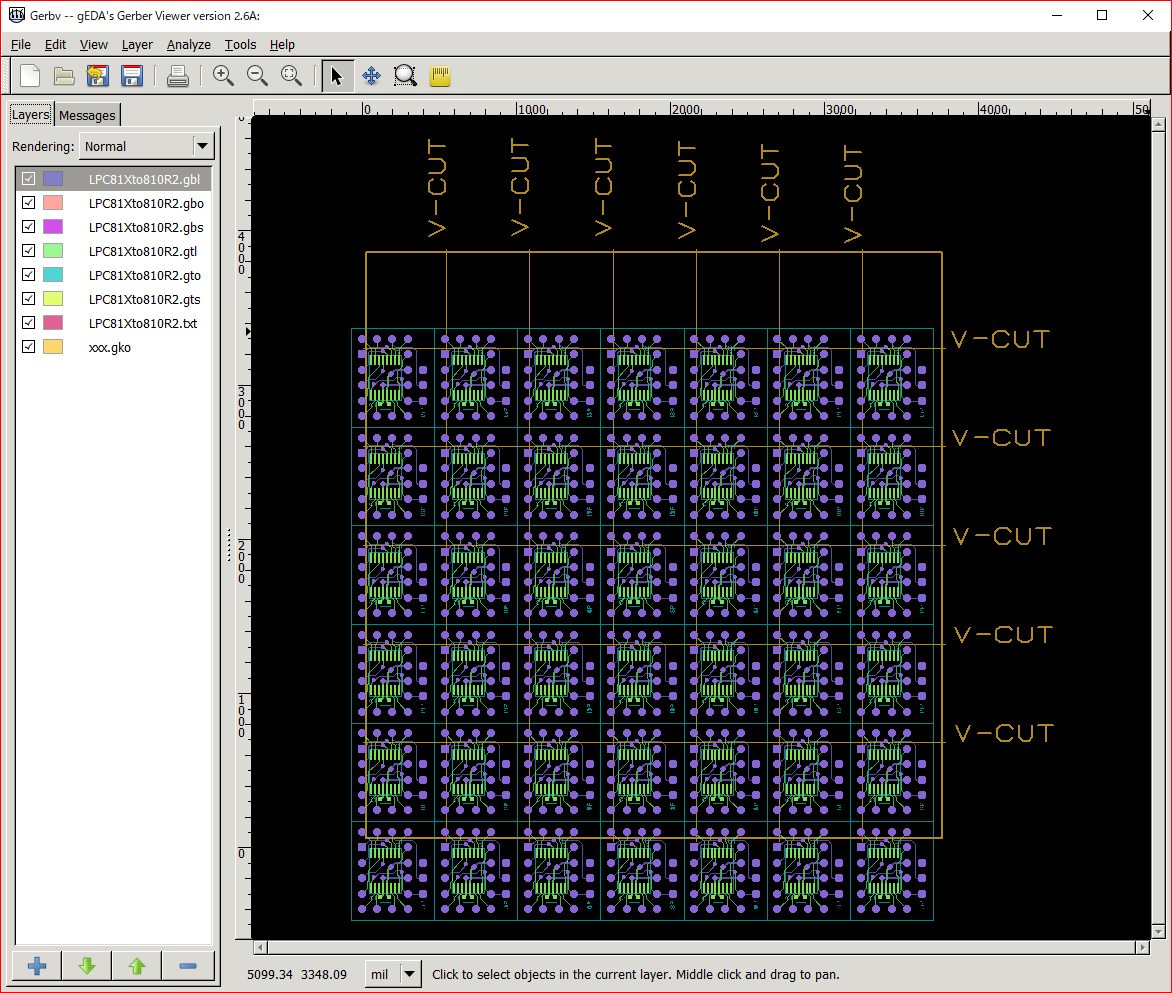

  4. 確認として、gerbvに各層と合わせて読み込んでみる。
     • 他の層に対して、X方向に+2.0mm、Y方向に+13.0mmのずれがあった。

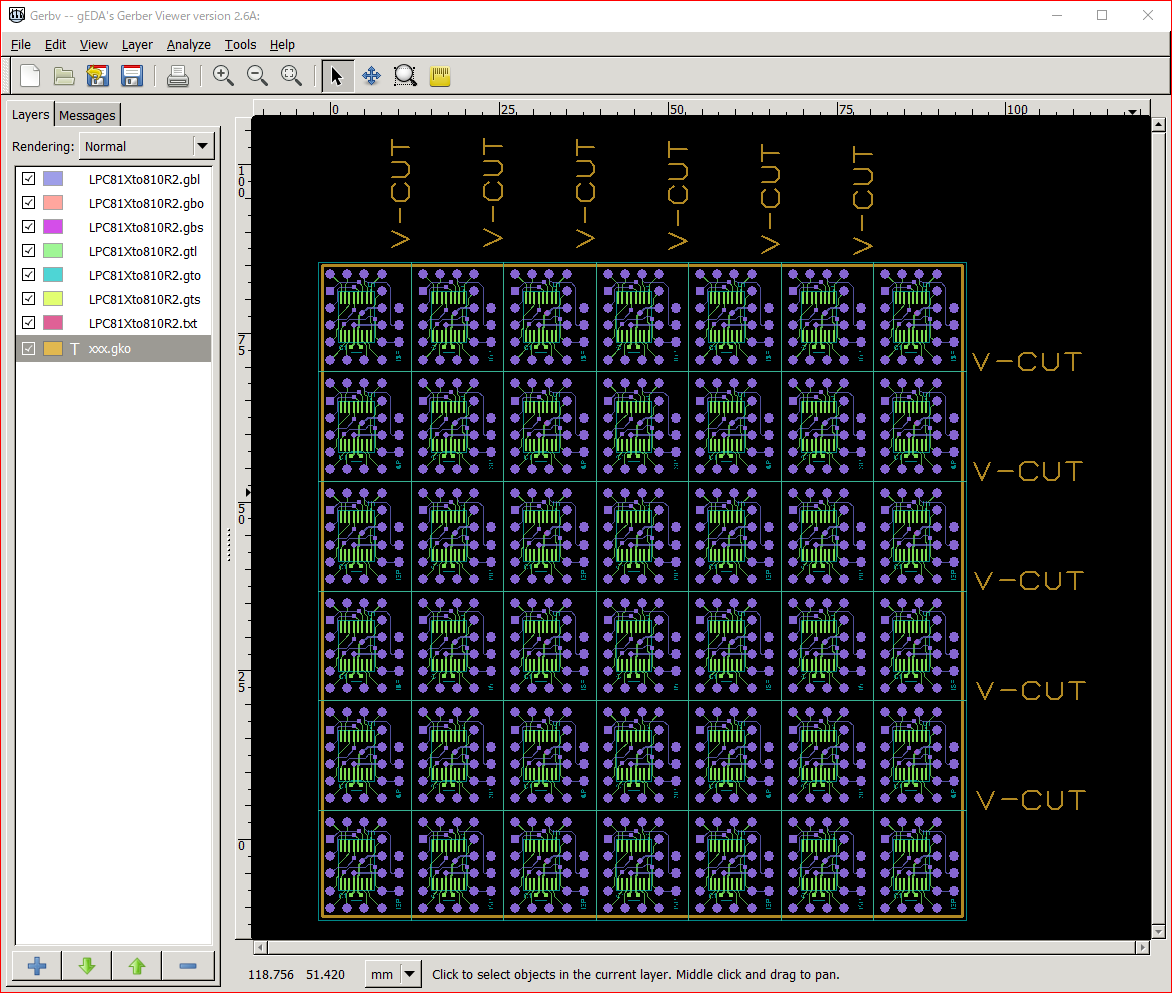

• 最終状態

  • gerbv上のEdit Layerで、外形レイヤをX方向に-2.0mm、Y方向に-13.0mm補正した結果。


---

FusionPCBで発注する場合の注意

• Vカット指示付きのガーバーデータをアップロードしたところ、基板外形が115.8mm×113.6mmと認識されてしまった。（「V-CUT」を外形レイヤに追加したため、全体サイズが大きくなってしまった）
  • この状態だと製造費用が4000円を超えてしまい、当方の意図（100mm×100mm以内で4.9ドル）と大きくずれてしまう。
  • 心配だったので、発注前にFusionPCBに問い合わせたところ、下記のような回答があった。
    • 通常の基板発注なら、94.90mm×96.44mmに書き換えて注文すればよい。
    • ＄７.９基板発注の場合、「V-CUT」も含めて100mm×100mm以内に収める必要がある。
• カット後のサブ基板サイズが15mm×15mmを下回る場合、16ドルの追加料金がかかる。
  • 注文ページでは16ドル追加されなかったので、こちらも発注前に問い合わせたところ、まだ対応できていないとのこと。
  • ガーバーファイルを確認後、追加支払いについてメールが来るらしい。（実際、翌日にメールが来ました）

---

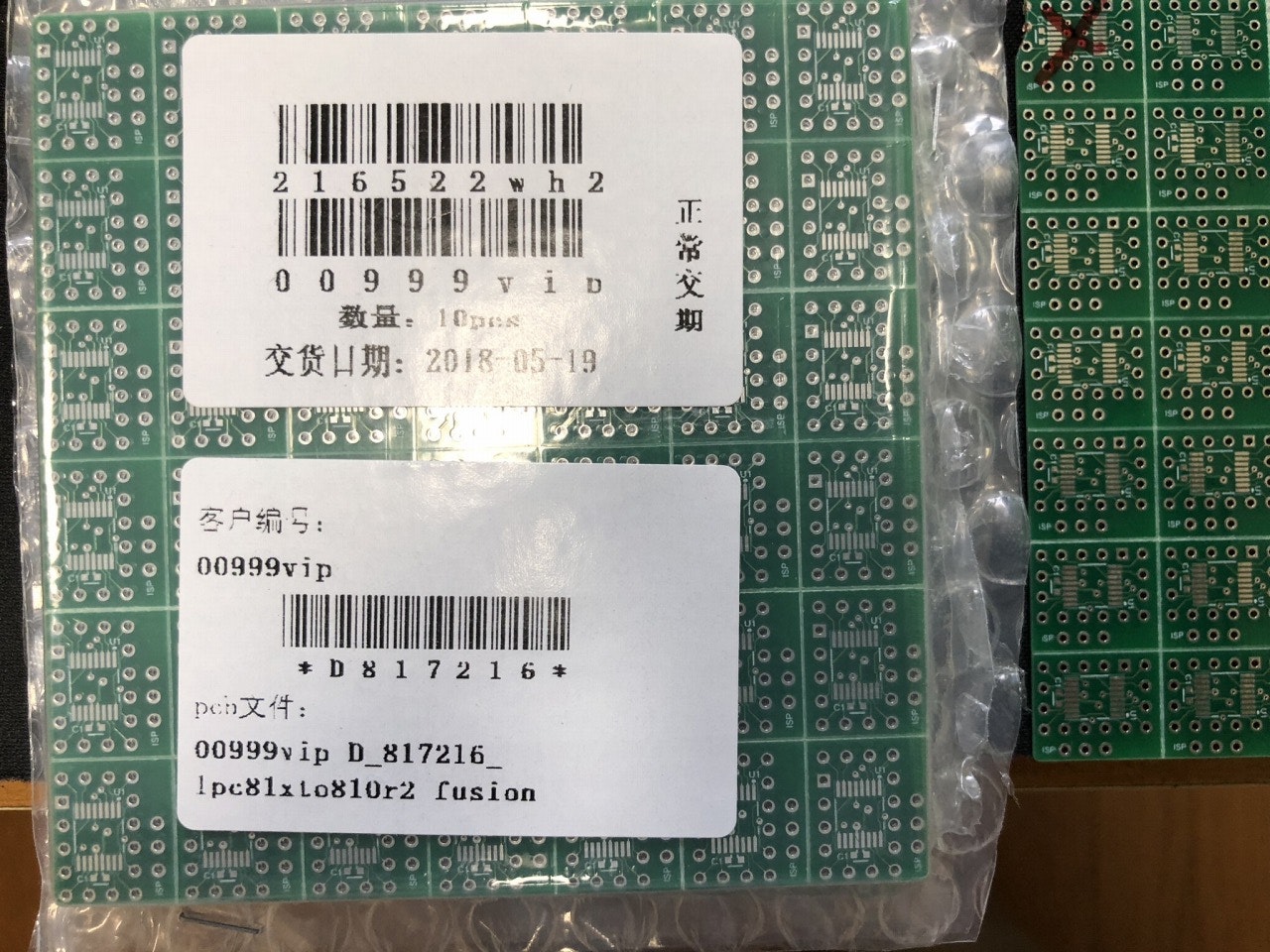

基板、届いた。

• 注文が5/13で手元に届いたのが5/24でした。前回は約1か月かかった（春節で2週間休まれた）ので、今回はすんなりでした。

• 配送業者もDHLにしたので、早かったです。

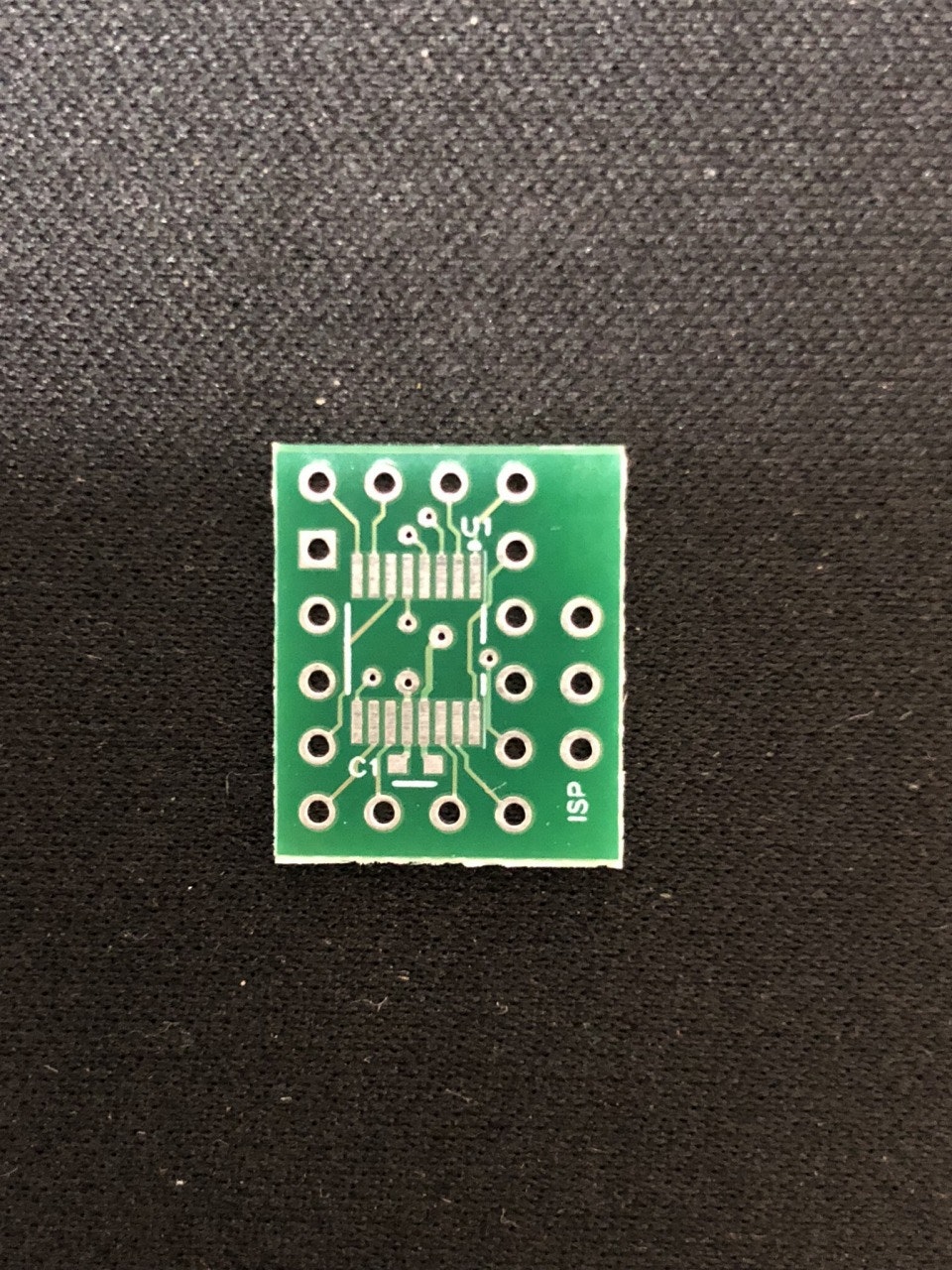

• Vカットも問題ありませんでした。（基板分割も楽々です）


• 届いたのは11枚（10枚発注）で、1枚はオマケかなと思ったら、2枚は（一部が）製造不良でした。

  • 日本のメーカーでは考えられないな、という感じですね。
  • 面付けが1枚あたり42面、10枚で420面なので、その上では問題がない（2枚の基板不良も、大部分は使える状態）のですが。。
