TortoiseGit Revision Graph についてわかったことメモしていきます

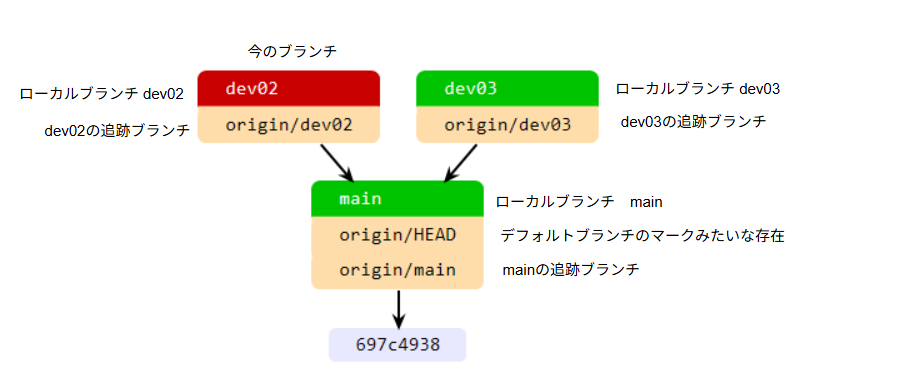

上の図から分かること
・mainブランチから、dev02とdev03というブランチが切られている事が分かる。
・赤色が現在のブランチ。dev02にチェックアウトしている事が分かる。
・origin/ が付いてる、肌色が追跡ブランチ
・origin/ が付いてない、緑色がローカルの作業ブランチ
・それぞれのローカルブランチと追跡ブランチが同じ位置にいる。（同期されてる）
追跡ブランチとは、作業ブランチとは別で、リモートの状態を追跡するため設定。リモートの状態を追跡ブランチに同期させるコマンドがfetch。
開発ブランチdev02で作業中として、dev02にコミットをすると、図はどうなるでしょうか？

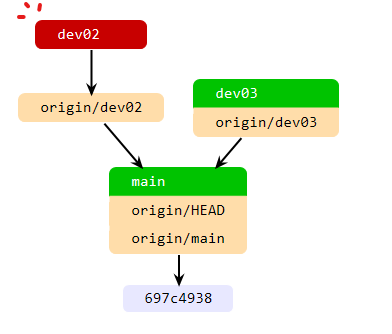

dev02にコミット後
この通り、作業ブランチだけ進みます。追跡ブランチと差がでましたね。
上の状態から作業内容をpushすると、図はどうなるでしょうか？

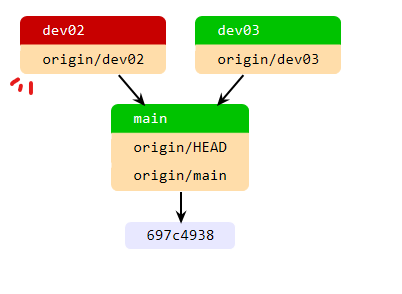

dev02の変更内容をpush後
pushと一緒に追跡ブランチにも変更内容が反映されるようです。この通り、追跡ブランチが作業ブランチに追いつきました。
さて、dev02の作業内容をmainブランチにマージしましょう。図はどうなるでしょうか？

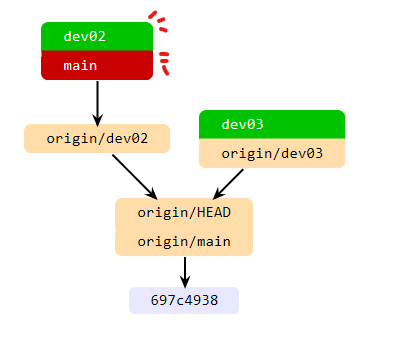

dev02をmainへマージ後
dev02をmainへマージすると、新しいコミットが作られ、mainとdev02が進むことになります。追跡ブランチは置いてかれるんだね。
マージ後、リモートのmainへpushしましょう。

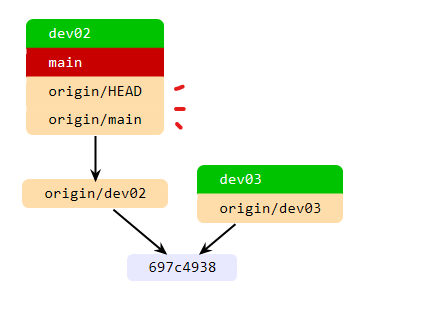

mainをpush後
mainの追跡ブランチのみが最新の状態へ追い付きます。origin/HEADはデフォルトのリモートブランチにセットで付いてくるようです。一方、dev02の追跡ブランチは置いてかれてる事が分かります。
さて、作業が終わったdev02は削除しましょう。
まずはローカルのdev02を削除すると？

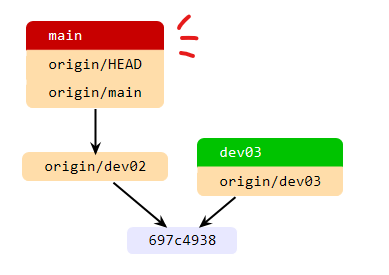

ローカルのdev02削除後
ローカル（緑色）dev02のみ削除されます。リモートのブランチは別で削除が必要です。
リモートのdev02を削除すると？

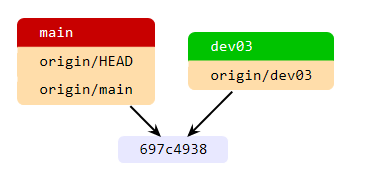

リモートのdev02削除後
これにて、完全にRevision Graphからもdev02が削除されるわけですね。
職場の皆様がRevision Graphで何を見てるか意味不明でしたが、明日から理解できそうです（笑）
