Windows＋Unity＋Pythonで箱庭ロボットを強化学習できるようにするための手順書

本記事は、Windows のパソコン上で、箱庭ロボットの強化学習をできるようにするための手順書です。

ベースとなる考え方／アーキテクチャやインストールの流れは、こちらの記事に記載されています。

ただ、TOPPERS/箱庭は、クロスプラットフォーム対応しておりますので、ご使用の OS によって若干インストール手順が変わります。ですので、Windows の方向けの手順書をこちらで整理することにしました。

事前準備

Windows版では、WSL2を利用しますので、事前にインストールをお願いします。
また、インストール完了後、端末上で以下のコマンドを実行して、ネットワークツール(routeやifconfigコマンド)をインストールしてください。

sudo apt install net-tools

また、事前にUnityおよび Blender のインストールもお願いします！

さらに、Unityプロジェクトを開く際に Windows の Git がインストールされている必要があります。Windows用のGitがインストールされていない方は、こちらの記事を参考にして、インストールおよび環境変数のセットアップをお願いします。

なお、環境変数設定後は、パソコンの再起動が必要となります。

インストール手順

本環境を利用するための最初の一歩は、hakoniwa-base の AI ブランチをクローンすることです。

git clone -b ai --recursive https://github.com/toppers/hakoniwa-base.git

※注意：クローンする場所は、WSL2内のディレクトリではなく、/mnt/cの配下に任意のディレクトリを作成して、クローンしてください

Python 実行環境のインストール

Windows版の場合、強化学習用の Python プログラムは、docker コンテナ上で実行しますので、以下の手順でイメージを作成します。

• 補足
  • Windows版では、Docker Desktop for Windowsは利用しません。WSL2上のUbuntu環境に Docker Engine をインストールしたものを利用しますので、事前にご準備ください。インストール手順は、こちらです。

イメージを作成するディレクトリは、hakoniwa-base直下です。

cd hakoniwa-base

Dockerfileを以下のコマンドで作成します。

bash docker/template/make_dockerfile.bash runtime ai

成功すると、docker/docker_runtime/直下にDockerfile等、必要なファイルが作成されます。

$ ls docker/docker_runtime/
Dockerfile  env.bash  image_name.txt

WSL2の場合は、事前に以下のコマンドを実施ください。

sudo service docker start

ちなみに、dockerコマンドがないというエラーが出た場合は、こちらのインストール手順を参照して、インストールください。

あとは、docker イメージを作成するコマンドを実行します。(遅いと１時間くらいかかります…)

bash docker/pull-image.bash runtime

上記コマンドを実行すると、以下のようなエラーが発生する場合があります。

permission denied while trying to connect to the Docker daemon socket at unix:///var/run/docker.sock: Post "http://%2Fvar%2Frun%2Fdocker.sock/v1.24/images/create?fromImage=toppersjp%2Fhakoniwa-ai-runtime&tag=v1.1.0": dial unix /var/run/docker.sock: connect: permission denied

この場合は、/var/run/docker.sockにアクセス権限を与えてください。

例：

sudo chown tmori /var/run/docker.sock

成功するとこうなります。

v1.1.0: Pulling from toppersjp/hakoniwa-ai-runtime
846c0b181fff: Already exists
926155154545: Already exists
f05a15472990: Already exists
53f4d548dafb: Already exists
7146a00cd0f1: Already exists
8ada1c4d4d00: Already exists
466896f80f3c: Already exists
c3cc726e92d7: Already exists
233ebe6d53ab: Already exists
1b48cf0b8567: Already exists
f72eb56f56a5: Already exists
a8d3ad5ddf87: Already exists
d78b6291d9de: Pull complete
ce0b145408f9: Pull complete
28837015782f: Pull complete
1faeca461321: Pull complete
76eae063f731: Pull complete
bf1e75ac7168: Pull complete
6c796242ce3e: Pull complete
2ca15a4b2714: Pull complete
d4615d565d7f: Pull complete
779d46d60227: Pull complete
286cf632a6c5: Pull complete
3b70f2e8eb3c: Pull complete
b6dcfcf91fe7: Pull complete
9564277f649d: Pull complete
0ee98b65e6d1: Pull complete
Digest: sha256:b942d475b046b28b26e2e52a0b67dc041247dec63ec484ae92d1e0345e41cb1e
Status: Downloaded newer image for toppersjp/hakoniwa-ai-runtime:v1.1.0

Unity環境のセットアップ

次に、以下のリポジトリを hakoniwa-base と同じディレクトリ階層でクローンします。

現在、hakoniwa-base 直下にいる場合は、以下のコマンドで１個上のディレクトリに移動してこうなっていればOKです。

$ cd ..
$ ls
hakoniwa-base

この状態で、以下のようにクローンします。

git clone -b unity-asset --recursive https://github.com/toppers/hakoniwa-ros2sim.git

クローン後、こうなっていればOKです。

$ ls
hakoniwa-base hakoniwa-ros2sim

hakoniwa-ros2sim ディレクトリ直下で　docker コンテナを起動します。

cd hakoniwa-ros2sim

 bash docker/run.bash

成功すると、以下のようにログ出力され、 docker コンテナに入った状態になります。

Unable to find image 'toppersjp/hakoniwa-ros2sim:v1.1.4' locally
v1.1.4: Pulling from toppersjp/hakoniwa-ros2sim
675920708c8b: Pull complete
7cf19bc0e0d1: Pull complete
ff483ca449e2: Pull complete
077f60b8d79e: Pull complete
c152c32a5dfa: Pull complete
f6e812731a44: Pull complete
430ce07703bc: Pull complete
1890f880d76a: Pull complete
6d1250a90908: Pull complete
67e10b955d67: Pull complete
7586ba8a5351: Pull complete
eb755f666a22: Pull complete
300c9890b2ce: Pull complete
6255f065a4c1: Pull complete
2f7b7f67ac87: Pull complete
91b397254f1b: Pull complete
9523e9a1b772: Pull complete
468c589c4d42: Pull complete
5bc814b1466b: Pull complete
dbbc7427638a: Pull complete
23569c6c3f51: Pull complete
522d18578c32: Pull complete
Digest: sha256:5c34e2185b39363a5e53df7e852dec88677ce57477120be52f62b840833df5a8
Status: Downloaded newer image for toppersjp/hakoniwa-ros2sim:v1.1.4
root@LAPTOP-FHREG47I:~/workspace/hakoniwa-ros2sim/ros2/workspace#

次に、以下の手順で必要なUnityモデルなどをインストールします。

bash hako-install.bash opt all

なお、上記コマンドでは、Unityと箱庭間の通信用のIPアドレス(WSL2向けの仮想IPアドレス)を自動設定します。Windows/WSL2の場合、パソコンを再起動しますと、IPアドレスが変わってしまいますので、再起動された場合は、上記コマンドを再実行していただく必要があります。

Unity環境の起動

いよいよ、Unityを起動していきます。

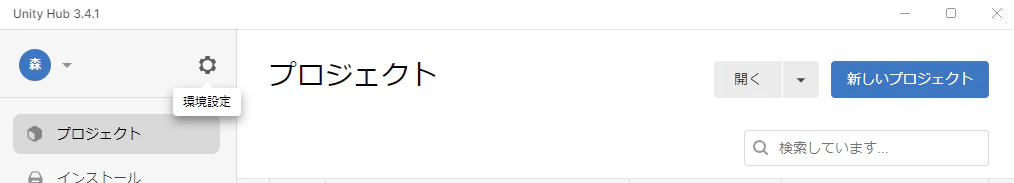

まずは、Unity Hub を起動して、「開く」ボタンをクリックしてください。

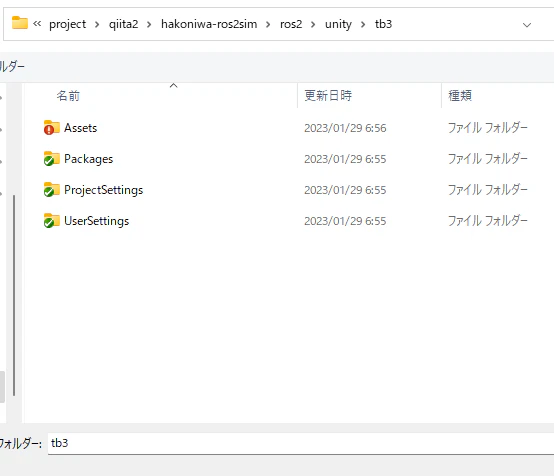

hakoniwa-ros2sim をクローンしたディレクトリ内のhakoniwa-ros2sim\ros2\unity\tb3を選択して、「開く」ボタンをクリックしてください(数分かかります...)。

• 補足
• この際、Unityバージョンが異なる旨のメッセージが出る場合があります。異なるバージョンであってもUnityがいい感じで変換してくれますので、問題ありません。

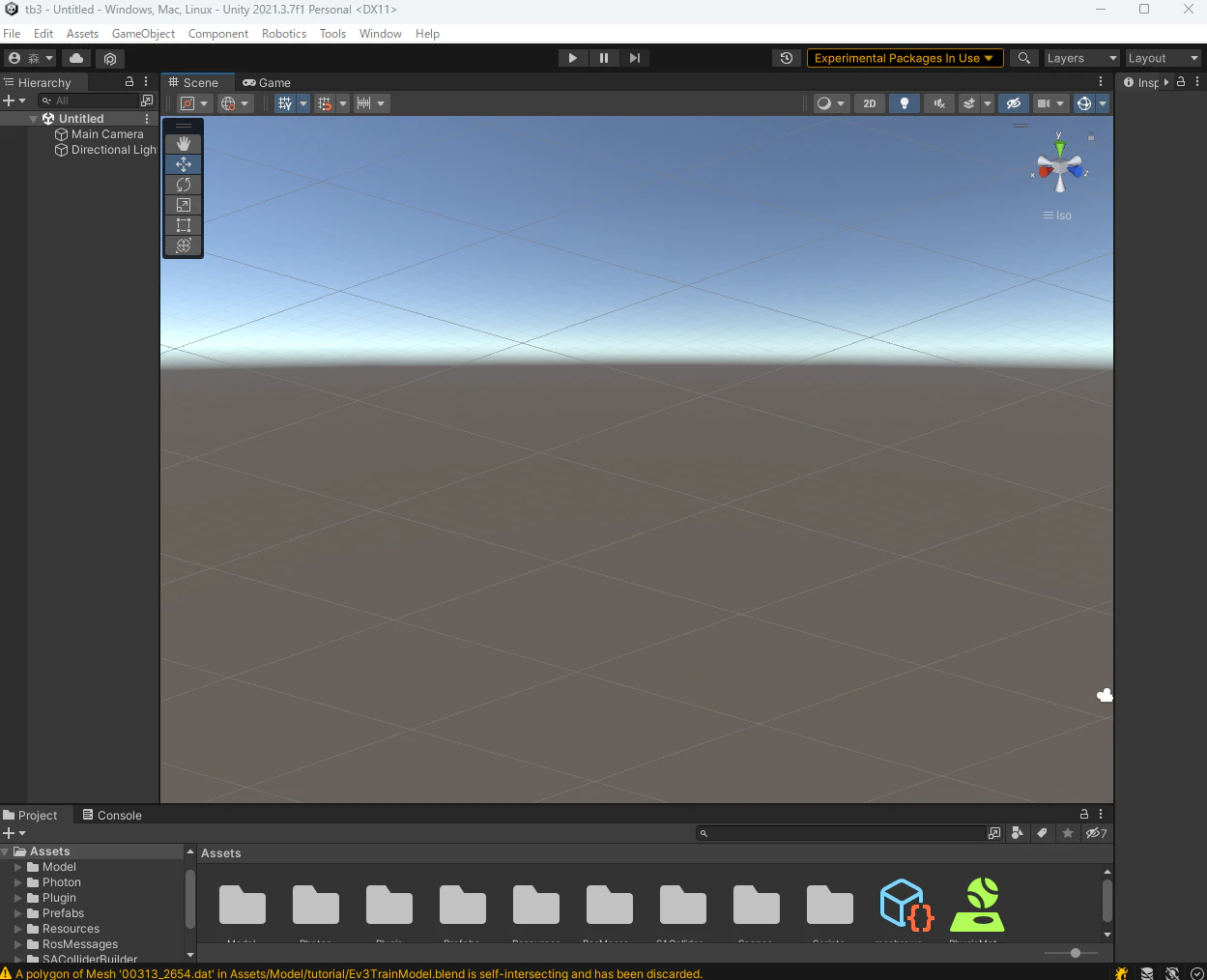

起動すると以下の画面が現れます。

強化学習の実行手順

解説長かったですが、強化学習の実行手順をご説明しましょう。

強化学習プログラムを編集する

強化学習プログラムは、先ほどクローンした hakoniwa-base の以下のファイルを直接編集します。

• workspace/dev/ai/ai_qtable.py
• workspace/dev/ai/hako_robomodel_ev3.py

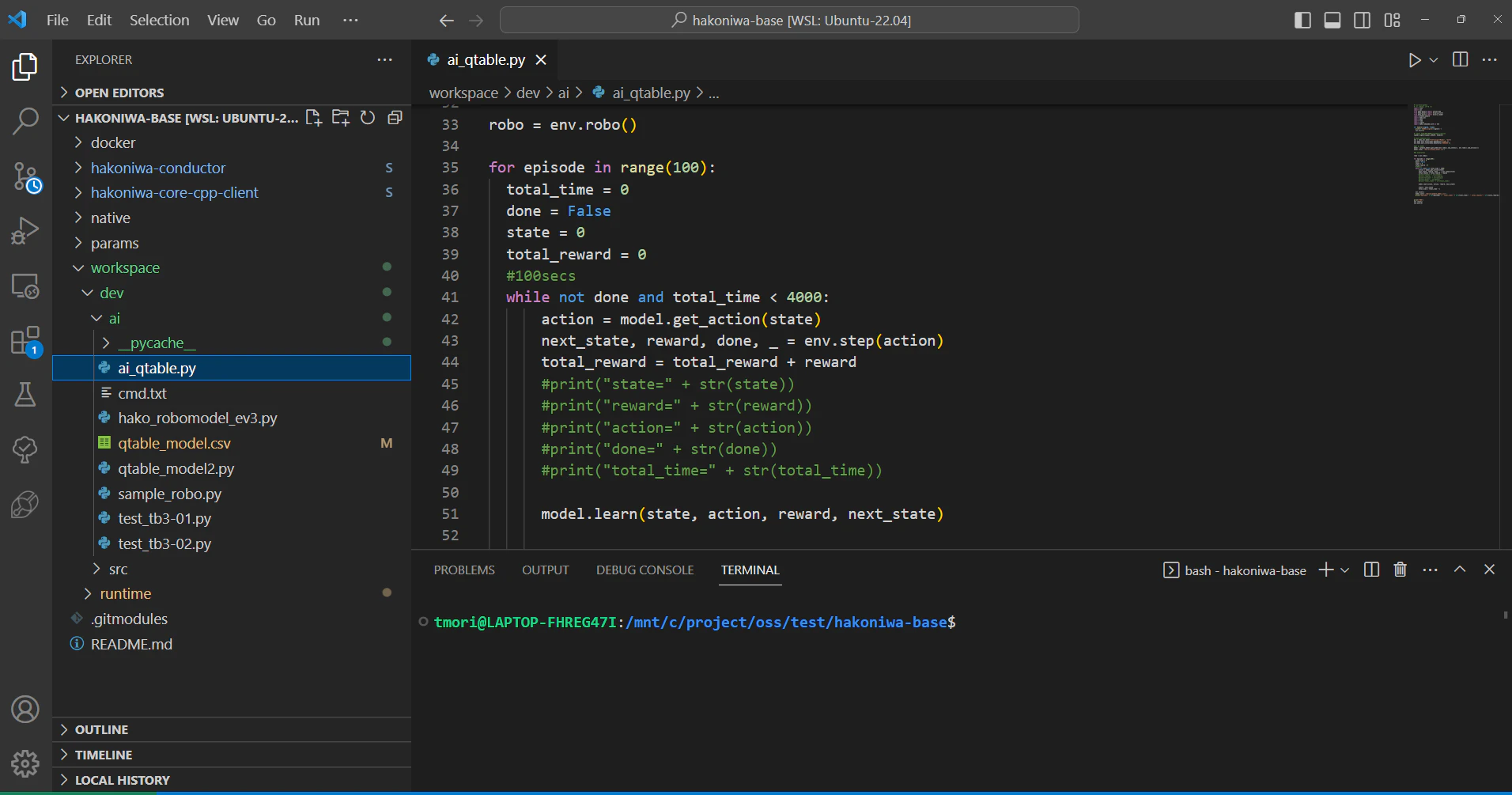

なお、プログラム編集環境は、VSCode がお薦めです。

左側のビューでディレクトリ構成を一覧で見れますし、下側にWSL2のターミナルを開くこともできちゃいます！

箱庭環境を起動する

WSL2 のターミナル上で、hakoniwa-base 直下に移動し、以下のコマンドで箱庭環境を起動します。

 bash docker/run.bash runtime

起動成功すると、以下のログが出力されます。

INFO: ACTIVATING HAKO-MASTER
INFO: ACTIVATING :dev/ai/ai_qtable.py
create_channel: id=0 size=196

Unityのシミュレーションを開始する

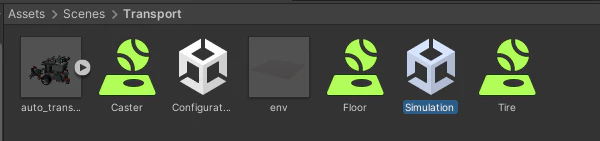

Unityエディタの画面左下にある「プロジェクトビュー」の「Assets/Scenes/Transport」を選択すると、画面下に「Simulation」というシーンがありますので、これをダブルクリックしましょう。

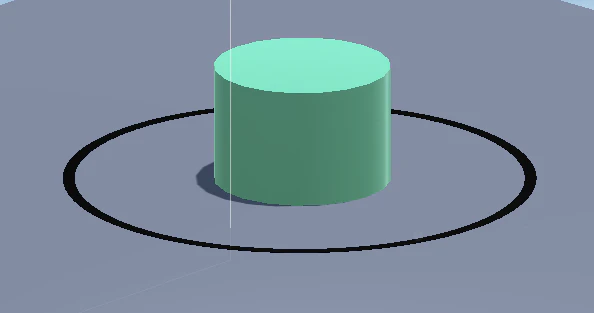

以下のようにコースが表示されていれば成功です。

この状態で、Unityエディタの再生ボタンをクリックしましょう。

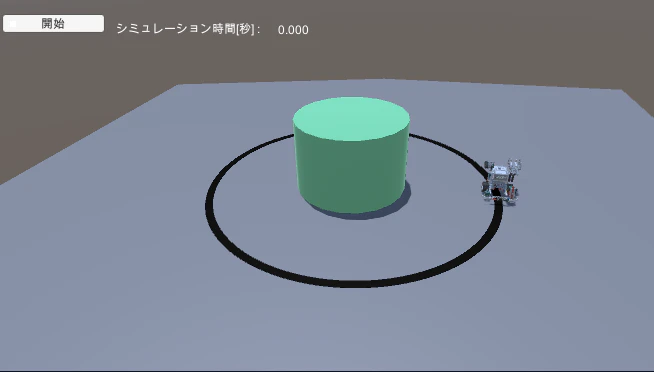

成功すると、以下のようにロボットが現れます。

この状態で、「開始」ボタンをクリックです！

成功するとロボットが動き出します。

なお、強化学習中に、終了状態になった場合は、強制リセットがかかり、最初から学習をやり直しますので、学習状況が見えて楽しいですよ。

トラブルシューティング

docker 起動時にエラー発生する

docker 起動時に以下のようなエラーが出る場合があります。

$ bash docker/run.bash
Got permission denied while trying to connect to the Docker daemon socket at unix:///var/run/docker.sock: Get "http://%2Fvar%2Frun%2Fdocker.sock/v1.24/containers/json": dial unix /var/run/docker.sock: connect: permission denied
 * Starting Docker: docker                                                                                              waiting for docker service activation..
docker: Got permission denied while trying to connect to the Docker daemon socket at unix:///var/run/docker.sock: Post "http://%2Fvar%2Frun%2Fdocker.sock/v1.24/containers/create?name=hakoniwa-ros2sim": dial unix /var/run/docker.sock: connect: permission denied.

原因は、/var/run/docker.sock にアクセス権がないためですので、以下のコマンドでアクセス権を与えることで直ります。

例：ユーザ名が tmori の場合

sudo chown tmori   /var/run/docker.sock

シミュレーション開始したけど、ロボットが動かない

考えられる原因として、Unityの通信がWindowsのセキュリティでブロックされている可能性があります。

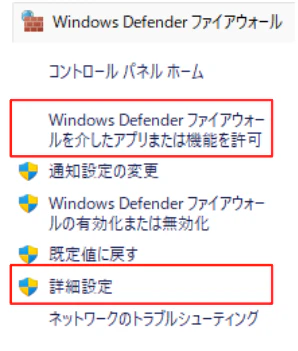

Windows Defender で、以下の２点をご確認ください。

• 詳細設定
• Windows Defenderファイアウォールを介したアプリまたは機能を許可


詳細設定

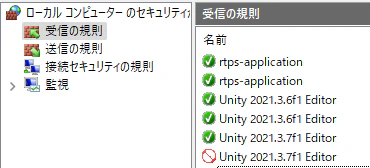

受信の規則を参照して、下図のように Unity Editor が赤になっている場合は、ブロックされています。

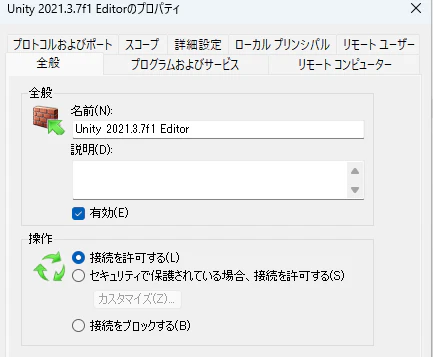

プロパティを表示して許可してください。

Windows Defenderファイアウォールを介したアプリまたは機能を許可

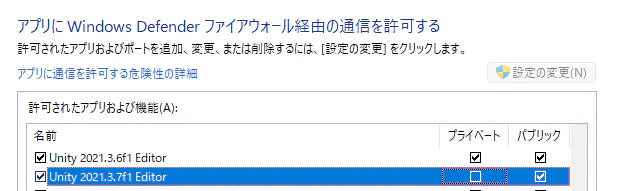

「許可されたアプリおよび機能(A):」を参照して、Unity Editor が下図のように、チェック入っていない場合は、ブロックされています。

設定変更して、チェックを入れてください。
