@kan_itani

Azureとオンプレ環境をインターネットVPNのSite to Site(IKEv2)で接続する手順

Last updated at Posted at 2021-03-25

#目次

  1. 構成イメージ
  2. 事前確認・注意事項
  3. Azureのネットワーク作成
  4. パブリックIPアドレスの作成
  5. 仮想ネットワークゲートウェイの作成
  6. ローカルネットワークゲートウェイ作成
  7. オンプレ側ルータ設定
  8. VPNコネクションの作成
  9. トラブルシュート
  10. ハイブリッド・マルチクラウド検証ラボの紹介

#1. 構成イメージ
以下のように、オンプレが192.168.70.0/24、クラウド側が172.16.0.0/16という環境を作る際のAzure側の環境構築手順を記載します。
VPNはP2SではなくS2Sで接続します。
Azureのマニュアルを読むのが面倒時間がない人向けに、このブログだけで完結できるようになっています。
(情報が不足していたり、間違っていたらコメントをください。修正します。)

#2. 事前確認・注意事項

  • ネットワーク設計
    • (当たり前ですが)オンプレとAzureそれぞれサブネットがかぶらないようにネットワークを割り当てましょう。
  • VPN接続用の共通パスワードの準備
    • pre-shared-keyを決めましょう。任意の文字列をルータとAzureに設定します。
  • グローバルIPの確認
    • 事前にグローバルIPを確認しましょう。(オンプレミス、Azureともに)
    • Azure側は手動でパブリックIPを作成するので、その時にメモします。
  • 接続する回線速度の検討
    • オンプレミス側で加入している通信回線の回線速度とは別に、Azure側で受け入れられる回線速度を指定する必要があります。AzureのUIでVPNの仮想ネットワークゲートウェイを作成する画面(後述)で「SKU」を選ぶことで、回線速度上限と価格が決まります。オンプレ側に引いた回線とのバランスを考えてSKUを選択しましょう。
    • 2020年10月時点ではAzureの無料サブスクリプションを使っているとBasicを選択不可なため、高価で高速な回線しか契約できません。Azureサポートに連絡して無料サブスクリプションの特典(残金)を放棄して、有償サブスクリプションに変更するとBasicを選べるようになります。

#3. Azureのネットワーク作成
172.16.0.0/16の仮想ネットワークを作成し、その中に以下のサブネットを作成します。
・サブネット　　　　　　　172.16.1.0/24
・ゲートウェイサブネット　172.16.255.0/29

 ※以降の画面キャプチャは第2オクテットが172.21.0.0となっていますが、172.16.0.0に読み替えてください。


#4. パブリックIPアドレスの作成

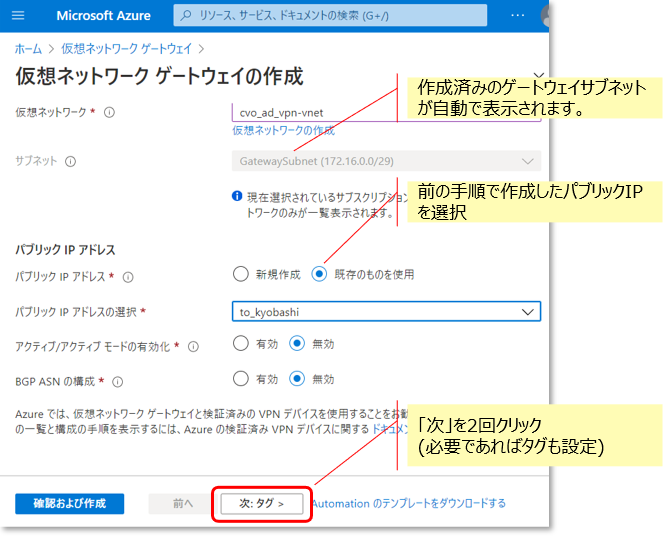

#5. 仮想ネットワークゲートウェイの作成

#6. ローカルネットワークゲートウェイ作成

#7. オンプレ側ルータ設定
ルーターの設定サンプルが公開されているので、それを活用します。
Yamaha RTX1210の場合、以下を利用しました。
https://network.yamaha.com/setting/router_firewall/cloud/microsoft_azure/

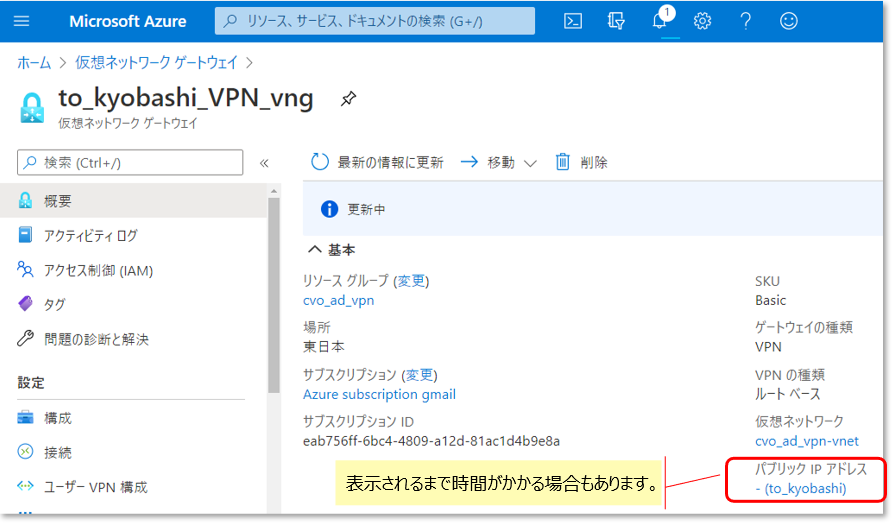

Azure側のパブリックIPをルータに設定するので、Azureの「仮想ネットワークゲートウェイ」に動的に割り当てられるグローバルIPをメモしておく必要があります。

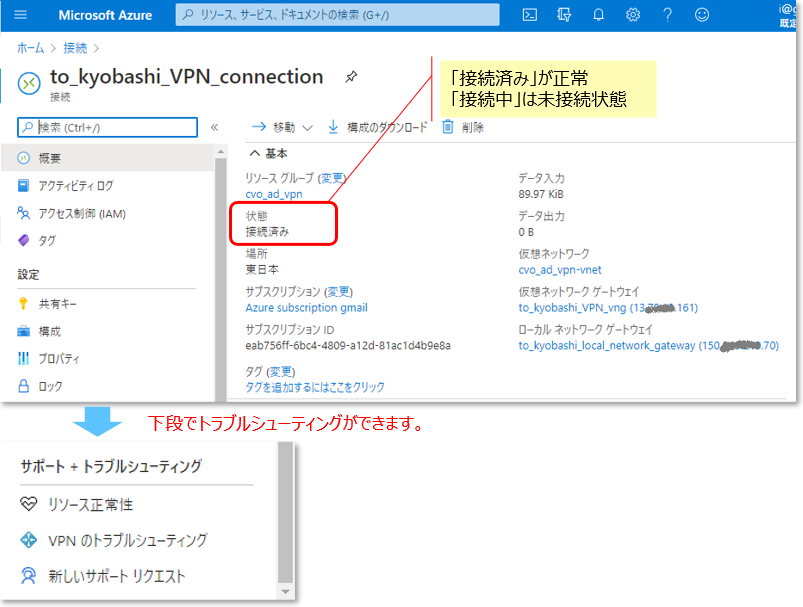

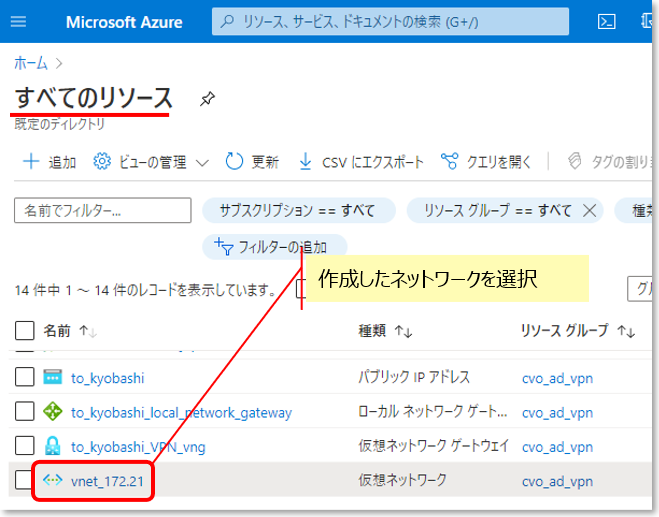

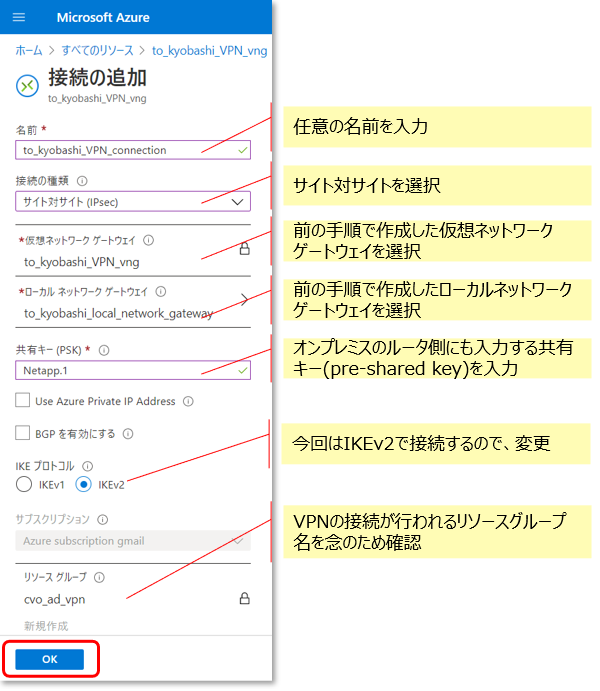

#8. VPNコネクションの作成

#9. トラブルシュート

  • Azure側での調査

  • オンプレルータ側の調査 (Yamaha RTX1210の場合)

# show ipsec sa
Total: isakmp:2 send:2 recv:2
sa    sgw isakmp connection    dir  life[s] remote-id
----------------------------------------------------------------------------
1     2    -     ike           -    26645   20.**.**.123
2     1    -     ike           -    28561   20.***.***.171
3     2    1     tun[0002]esp  send 24845   20.**.**.123
4     2    1     tun[0002]esp  recv 24845   20.**.***.123
6     1    2     tun[0001]esp  send 26761   20.***.***.171
7     1    2     tun[0001]esp  recv 26761   20.***.***.171

# show ipsec sa <数字>
SA[1] Status: Establised  Duration: 28774s
Protocol: IKEv2
Local Host: 192.168.70.254:4500
Remote Host: 20.**.**.123:4500
Encryption Algorithm    : AES256_CBC         PRF     : HMAC_SHA1
Authentication Algorithm: HMAC_SHA1_96       DH Group: MODP_1024
SPI: 5d c2 7f b1 87 a4 3b 06 67 b7 9f 75 88 83 1d ce
Key: ** ** ** ** **  (confidential)   ** ** ** ** **

#10. ハイブリッド・マルチクラウド検証ラボの紹介
どなたでも利用できるラボ環境があります。
ご興味のある方はNetApp担当営業、もしくはNetAppパートナーまでお問い合わせください。
