M5Stackに繋いだセンサーの値を、Electronに送ってみる２ー Electron編ー

Posted at 2022-05-03

はじめに

ElectronとVueを使ってデスクトップアプリを作っていますが、画面の操作を、タッチパネル以外に、物理的なボタンやセンサーを使って操作したい事がたまにあります。
今回はそんなセンサーの値をElectronに送って、画面を動かす方法をM5Stackを使って作っていきたいと思います。
また、M5StackはBluetoothやWifiなど、無線での操作もできると思いますが、今回はUSBを使って、有線でシリアルポートの値を受け取ってみたいと思います。
この記事はボリュームが大きくなってしまったので、２回に分かれています。
ー M5Stack編ー
 ー Electron編ー（この記事です）

環境

vue : 3.2.13
electron : 13.0.0
serialport: 10.4.0
pixi.js: 6.3.0
Arduino IDE
WebStorm
Windows10 Home

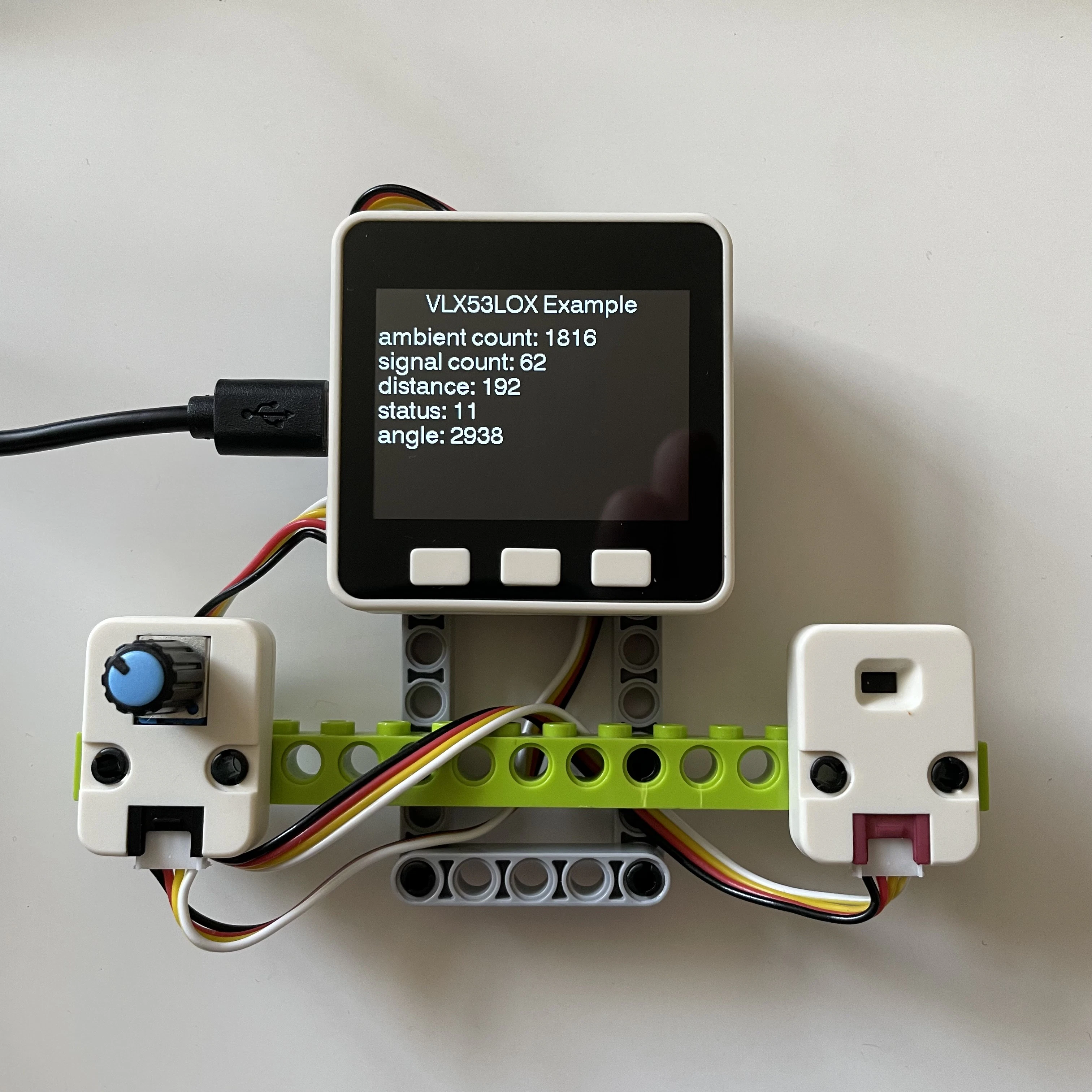

M5Stackとセンサー

M5Stack M5Go
M5Stack用 ToF測距センサユニット
M5Stack用回転角ユニット
LEGO Technicsパーツ色々

M5Stack編で、回転と距離が取れている状態まで作っておきます。
この時、USBのポート番号と、通信速度をメモっておきます。前回からの続きなので、
ポート番号はCOM3、通信速度は115200bpsとなります。

Electronの準備

こちらも、「WebStormでVue3のElectronアプリを作る」を参考に、Electronが起動する状態まで作っておきます。

パッケージの追加

シリアル通信がNode.jsで出来る serialport と Canvasアニメーションが出来る PIXI.js をインストールします。

powershell

> npm install serialport
> npm install pixi.js

M5Stackからの値を受け取る

M5Stack編では、値をシリアルモニタに表示する所まで作っていますので、この値を、今度はElectronで受け取ってみたいと思います。
src > background.js を開きます。

background.js

'use strict'

import {app, protocol, BrowserWindow} from 'electron'
import { createProtocol } from 'vue-cli-plugin-electron-builder/lib'
import installExtension, { VUEJS3_DEVTOOLS } from 'electron-devtools-installer'
import {SerialPort} from "serialport";  //<--追加

const isDevelopment = process.env.NODE_ENV !== 'production'

// 追加 --->
const port = new SerialPort({
  path:'COM3',
  baudRate:115200
})
// <--- 追加

// Scheme must be registered before the app is ready
protocol.registerSchemesAsPrivileged([
  { scheme: 'app', privileges: { secure: true, standard: true } }
])
async function createWindow() {
  const win = new BrowserWindow({
    // ...省略... //
  })
  if (process.env.WEBPACK_DEV_SERVER_URL) {
    // Load the url of the dev server if in development mode
    await win.loadURL(process.env.WEBPACK_DEV_SERVER_URL)
    if (!process.env.IS_TEST) win.webContents.openDevTools()
  } else {
    createProtocol('app')
    // Load the index.html when not in development
    win.loadURL('app://./index.html')
  }
}

// 追加 --->
port.on('data',(data)=>{
  console.log(data)
})
// <--- 追加

// ...省略... //

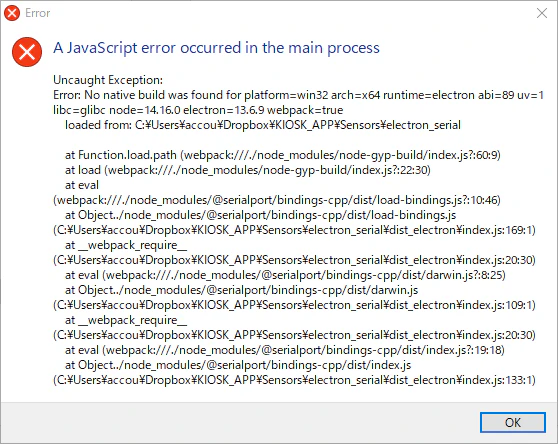

portの情報を上記のように追記してビルドすると、こんなエラーが。

色々調べたところ、package.jsonと同階層にある、vue.config.js を編集することで、エラーがでなくなりました。もしファイルがなければ新規で作ります。

vue.config.js

const { defineConfig } = require('@vue/cli-service')
module.exports = defineConfig({
  transpileDependencies: true,
  // 追加 --->
  pluginOptions: {
    electronBuilder: {
      externals: ['serialport'],
      nodeIntegration:true,
    }
  }
  // <--- 追加
})

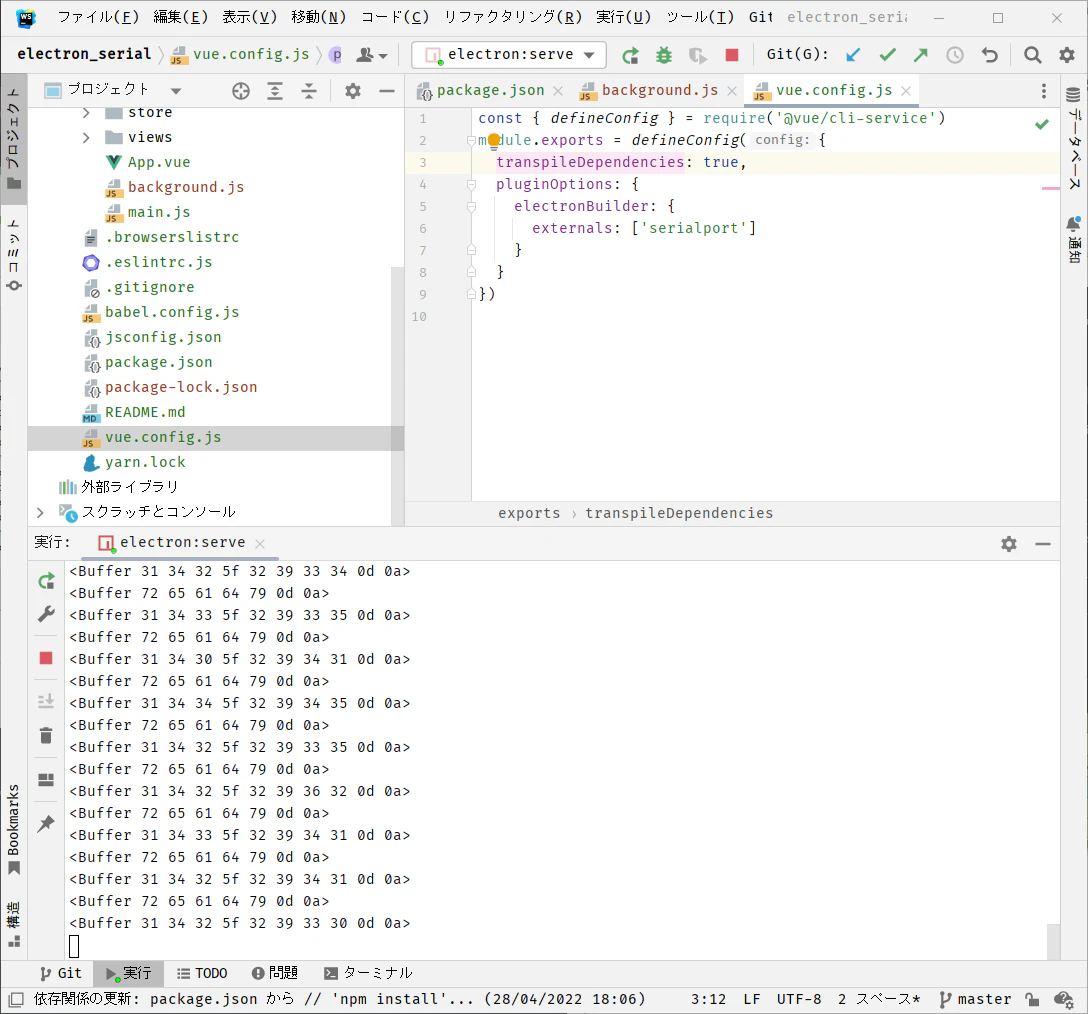

上記を追記し、再度ビルドすると、コンソール 画面に情報が表示されるようになりました。

nodeIntegration:true,

こちらに関しては、後ほど解説するIPC通信で必要になりますので、記述しています。
これをtrue にすることはセキュリティ的に推奨されていないようですが、今回はサンプルという事でtrue にしています。
もし、false のまま使いたい場合は、contextBridge モジュールを活用した方法があるようです。

data が <Buffer ... > から始まるデータになっているので、String型に変換します。

background.js

// ...省略... //

port.on('data',(data)=>{
  console.log(String(data))
})

// ...省略... //

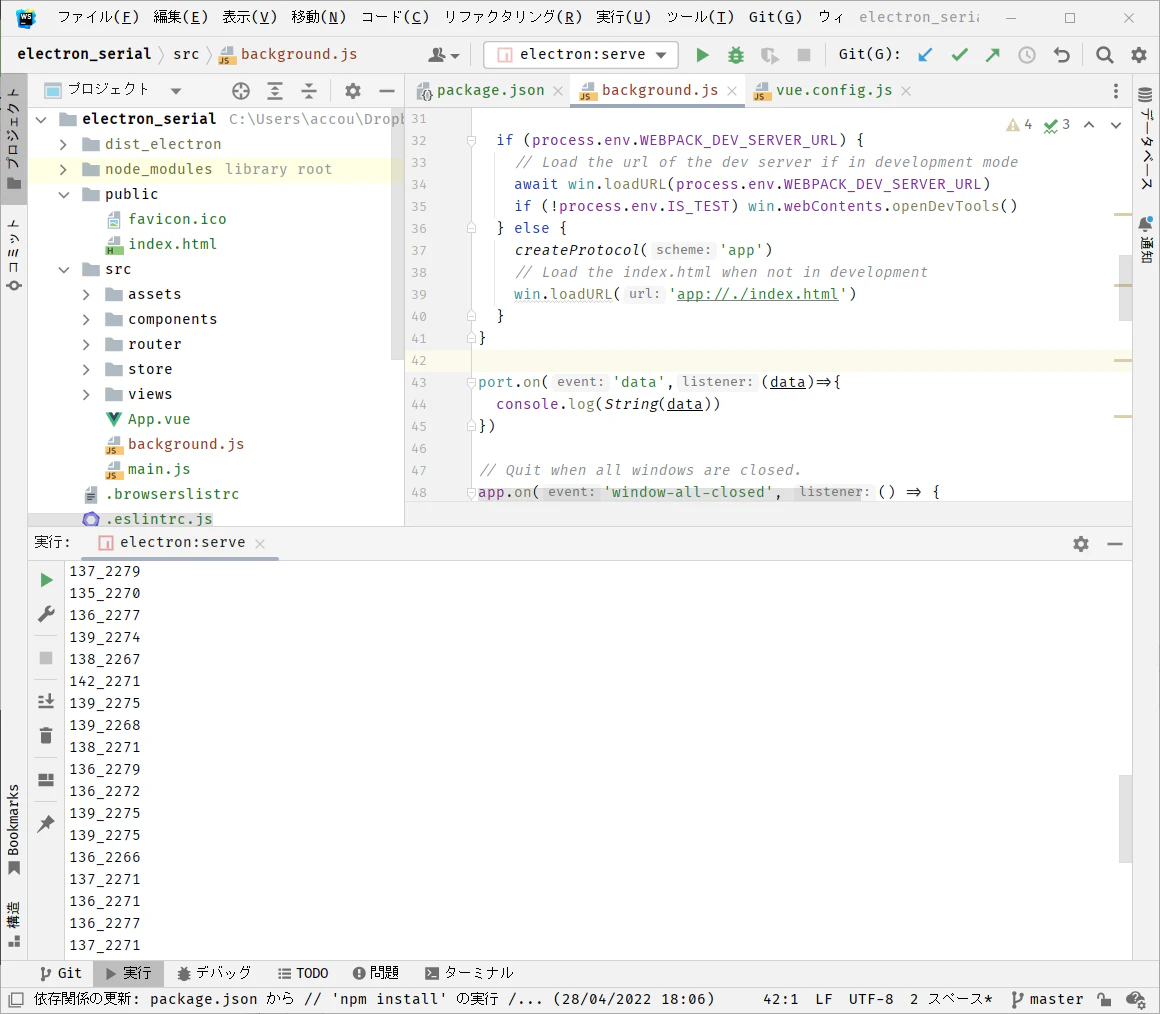

距離と角度が送られているのが確認できました。

IPC通信を使ってデータを送る

Electron　までデータが来ているので、このデータをさらにHTML側に送りたいと思います。
Electron側をメインプロセス、HTML側をレンダープロセスと呼び、このプロセス間の通信を行うために、IPC通信を使います。

background.js

'use strict'

// ...省略... //

let win= null  // 追加
async function createWindow() {
  win= new BrowserWindow({  // 関数の外に変数を定義
      nodeIntegration: process.env.ELECTRON_NODE_INTEGRATION,
      contextIsolation: !process.env.ELECTRON_NODE_INTEGRATION,
  })
  if (process.env.WEBPACK_DEV_SERVER_URL) {
    // Load the url of the dev server if in development mode
    await win.loadURL(process.env.WEBPACK_DEV_SERVER_URL)
    if (!process.env.IS_TEST) win.webContents.openDevTools()
  } else {
    createProtocol('app')
    // Load the index.html when not in development
    win.loadURL('app://./index.html')
  }
}

port.on('data',(data)=>{
  // 追加 --->
  let ary = String(data).split('_')  // データを分ける
  let obj = {
    // Number型に変換しないと、uint8Arrayという型になる
    dist:Number(ary[0]),  // 距離
    angle:Number(ary[1])  // 回転
  }
  win.send('serial-update',obj)  // HTML側にデータを送る
  // <--- 追加
})

// ...省略... //

background.js を開き、BrowserWindow の変数を関数の外にだして、シリアルポートでも操作できるようにします。
HTML側にデータを送るところは、win.send('serial-update',obj) の部分になります。
第1引数のserial-update という名前は任意です。次のHTML側のデータを受け取る時にこの名前が必要になります。第2引数に送りたいデータを入れます。

HTML側でデータを受け取る

Electron側の設定

IPC通信 をHTML側でも使えるように、background.js に記述を追加します。

backgroungd.js

'use strict'

// ...省略... //

let win= null
async function createWindow() {
  win= new BrowserWindow({
      nodeIntegration: process.env.ELECTRON_NODE_INTEGRATION,
      contextIsolation: !process.env.ELECTRON_NODE_INTEGRATION,
      enableRemoteModule:true,  // 追加
  })
  // ...省略... //
}

// ...省略... //

これで、HTML側でもElectronの機能が使えるようになります。

HTML側の設定

また、今回はvue で作っていますので、IPC通信 の部分をMixin で作って、必要なコンポーネントに読み込む形にしたいと思います。

MixinIPC.vue

<script>
import electron from "electron";
export default {
  name: "MixinIpc",
  data(){
    return{
      ipcRenderer:electron.ipcRenderer,
    }
  },
  mounted() {
    //Serial読み込み結果
    this.ipcRenderer.on('serial-update',(event,args)=>{
      console.log(args)
    })
  }
}
</script>

components フォルダに MixinIPC.vue として保存します。
次に、このMixinIPC コンポーネントをApp.vue に読み込みます。

App.vue

<script>
import MixinIPC from "@/components/MixinIPC"
export default {
  name: 'App',
  mixins:[MixinIPC],
}
</script>

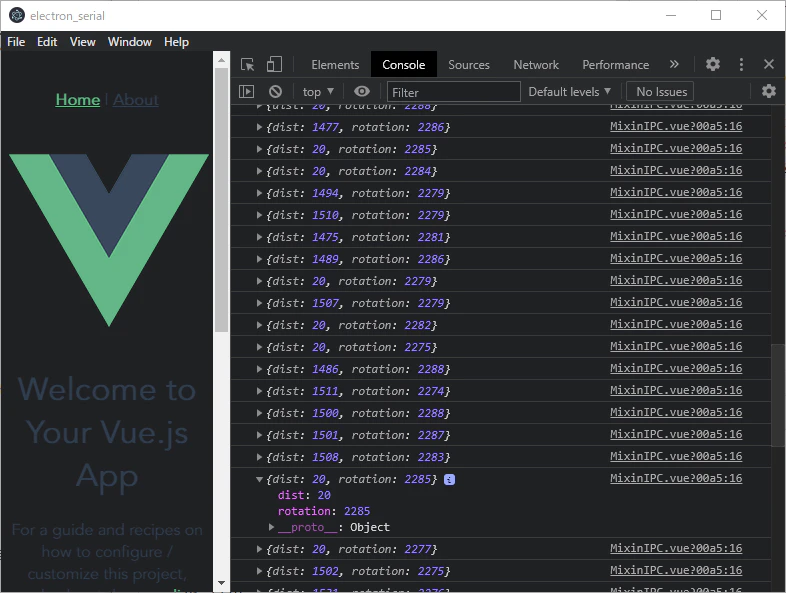

上記を追記後、ビルドしてみると、デベロッパーツールのコンソールに値が出力されているのがわかります。
あとは、この値をビジュアル的に見せて行けば、終了です。

ビジュアルの準備

今回のセンサーの値を使って、画面を制御したいので、PixiJSを使い、簡単な図形を動かしたいと思います。
App.vue にPixiを配置します。今回はとりあえず、四角の図形を配置します。

App.vue

<template>
  <div>
    <canvas ref="pixicvs"></canvas>
  </div>
</template>
<script>
import MixinIPC from "@/components/MixinIPC"
const PIXI = require('pixi.js')  // 追加
export default {
  name: 'App',
  mixins: [MixinIPC],
  // 追加 --->
  data(){
    return{
      pixiApp:null,
      cvs:null
    }
  },
  mounted() {
    //setting canvas
    this.cvs = this.$refs.pixicvs
    this.cvs.getContext('webgl',{
      preserveDrawingBuffer:true,
      stencil:true
    })
    //setting pixi
    this.pixiApp = new PIXI.Application({
      antialias:true,
      autoDensity:true,
      width:800,height:600,
      view:this.cvs,
      backgroundColor:0xff0000
    })
    // make square
    let square = new PIXI.Sprite()
    let g = new PIXI.Graphics()
    g.beginFill(0xffff00)
    g.drawRect(-100,-100,200,200)
    g.endFill()
    square.addChild(g)
    square.x = this.pixiApp.screen.width/2
    square.y = this.pixiApp.screen.height/2
    this.pixiApp.stage.addChild(square)
  }
  // <--- 追加
}
</script>

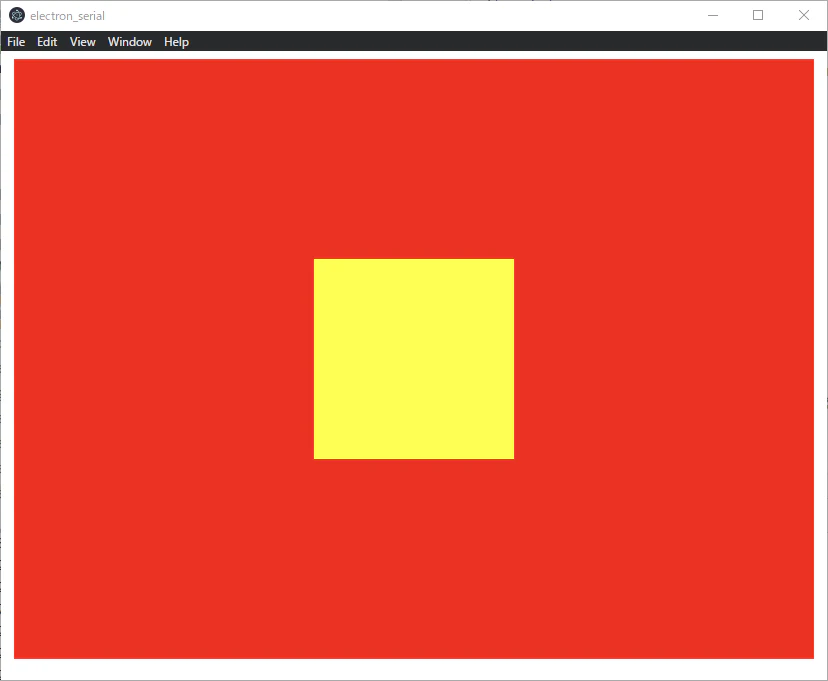

ビルドすると、上記の図形が表示されます。

値の整形

ビジュアルができたので、この図形を動かすために、値の調整をしていきます。

ToFセンサーの値

センサーに手を近づけると拡大、遠くすると縮小、といった感じで、距離の値を拡大縮小に使いたいので、図形の拡大率は0.5～1.5 の間で変換したいと思います。
M5Stackから来たデータで、ToFセンサーの値は、一番近い時で30、遠い時で300くらいが安定していましたので、この範囲の値の時に拡大縮小をしたいと思います。

MixinIPC.vue

<script>
import electron from "electron";
export default {
  name: "MixinIpc",
  data(){
    return{
      ipcRenderer:electron.ipcRenderer,
      // 追加 --->
      tofObj:{
        range:0,
        input_min:30,input_max:300,
        output_min:0.5,output_max:1.5,
      }
      // <--- 追加
    }
  },
  mounted() {
    //Serial読み込み結果
    this.ipcRenderer.on('serial-update',(event,args)=>{
      // 追加 --->
      // 指定範囲内に値を収める　外れた値は最大か最小のどちらかで留まる
      this.tofObj.range = Math.max(this.tofObj.input_min,
                          Math.min(args.dist,this.tofObj.input_max))
      console.log(this.distRange)  // 0.5～1.5で収まった値が返ってくる
      // <--- 追加
    })
  },
  // 追加 --->
  methods:{
    // ある指定範囲（input）内の値を新しい指定範囲（output）内の値に変換して返す
    map(obj){
      const input_diff = obj.input_max - obj.range
      const input_range = obj.input_max - obj.input_min
      const output_range = obj.output_max - obj.output_min
      const percent = input_diff / input_range
      const output_diff = percent * output_range
      const result = obj.output_max - output_diff
      return result
    }
  },
  computed:{
    // ToFセンサーの値を変換
    distRange(){ return this.map(this.tofObj) },
  }
  // <--- 追加
}
</script>

ANGLEセンサーの値

つまみを回すと、図形を回転させたいので、0～360 の間で変換したいと思います。
M5Stackから来たデータで、ANGLEセンサーの値は、0～4095の間で取得できたので、この範囲で回転させたいと思います。ToFセンサーの値の取得でも使った関数を使いまわして、追記していきます。

MixinIPC.vue

<script>
import electron from "electron";
export default {
  name: "MixinIpc",
  data(){
    return{
      ipcRenderer:electron.ipcRenderer,
      tofObj:{
        range:0,
        input_min:30,input_max:300,
        output_min:0.5,output_max:1.5,
      },
      // 追加 --->
      angleObj:{
        range:0,
        input_min:0,input_max:4095,
        output_min:0,output_max:360,
      },
      // <--- 追加
    }
  },
  mounted() {
    //Serial読み込み結果
    this.ipcRenderer.on('serial-update',(event,args)=>{
      // 指定範囲内に値を収める　外れた値は最大か最小のどちらかで留まる
      this.tofObj.range = Math.max(this.tofObj.input_min,
                          Math.min(args.dist,this.tofObj.input_max))
      console.log('距離：'+this.distRange)  // 0.5～1.5で収まった値が返ってくる

      // 追加 --->
      this.angleObj.range = args.angle
      console.log('回転'+this.angleRange)  // 0～360で収まった値が返ってくる
      // <--- 追加
    })
  },
  methods:{
    // ある指定範囲（input）内の値を新しい指定範囲（output）内の値に変換して返す
    map(obj){
      const input_diff = obj.input_max - obj.range
      const input_range = obj.input_max - obj.input_min
      const output_range = obj.output_max - obj.output_min
      const percent = input_diff / input_range
      const output_diff = percent * output_range
      const result = obj.output_max - output_diff
      return result
    }
  },
  computed:{
    // ToFセンサーの値を変換
    distRange(){ return this.map(this.tofObj) },
    // ANGLEセンサーの値を変換
    angleRange(){ return this.map(this.angleObj) }  // 追加
  }
}
</script>

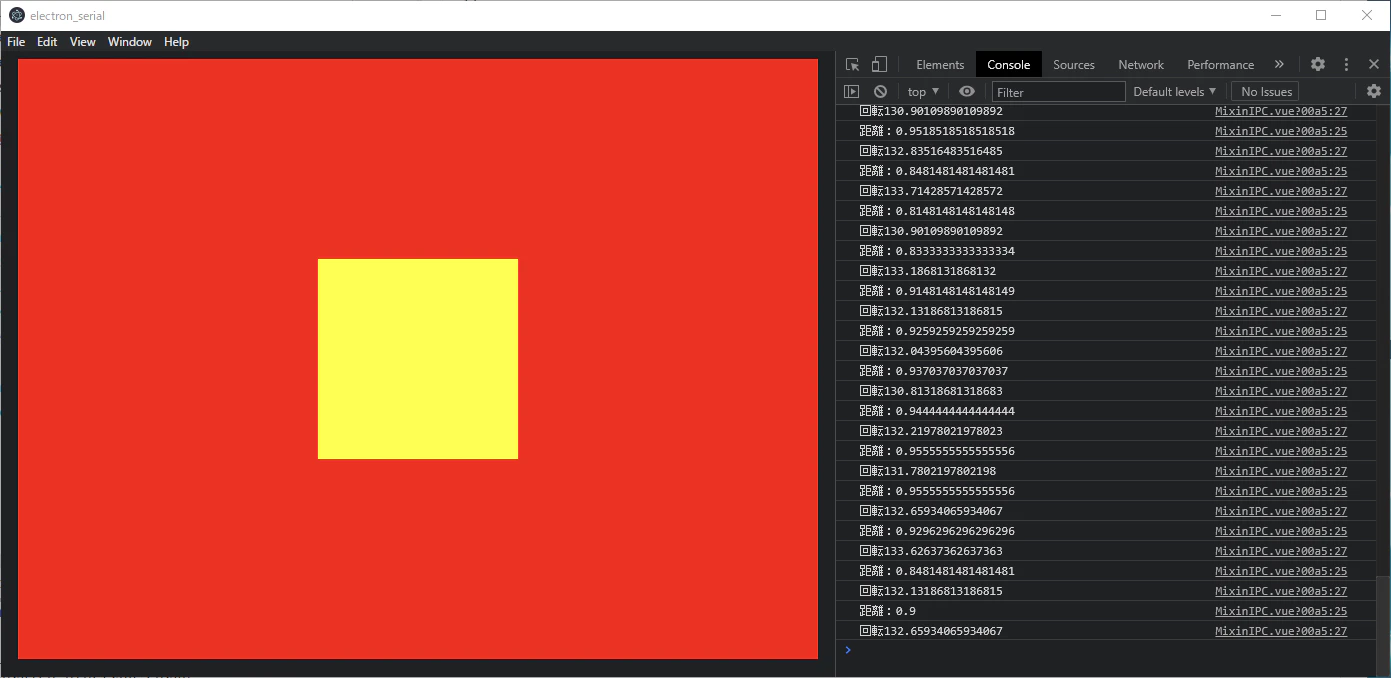

ビルドすると、コンソール画面に距離と回転が指定範囲内で推移しているのがわかります。

PixiJSに値を渡す

では、先ほど取得した値をPixiJS に反映してみます。使うのは　distRange と angleRange です。

App.vue

//...省略...//
<script>
import MixinIPC from "@/components/MixinIPC"
const PIXI = require('pixi.js')
export default {
  //...省略...//
  mounted() {
    //...省略...//
    this.pixiApp.stage.addChild(square)

    // 追加 --->
    this.pixiApp.ticker.add(() => {
      square.rotation = -this.rotRange * (Math.PI / 180)
      square.scale.x = square.scale.y = 2 - this.distRange
    })
    // <--- 追加
  }
}
</script>

先ほど作った square スプライトの回転と拡大に　distRange と angleRange を代入します。
回転は、つまみの動きと square の動きを合わせるために、マイナスの値にしています。また、回転の値は、角度を指定するのではなく、ラジアンで指定するので、変換しています。
拡大縮小は、近づいたときに値も square も大きくなりたいので、2から引いて、0.5～1.5の値を反転しています。

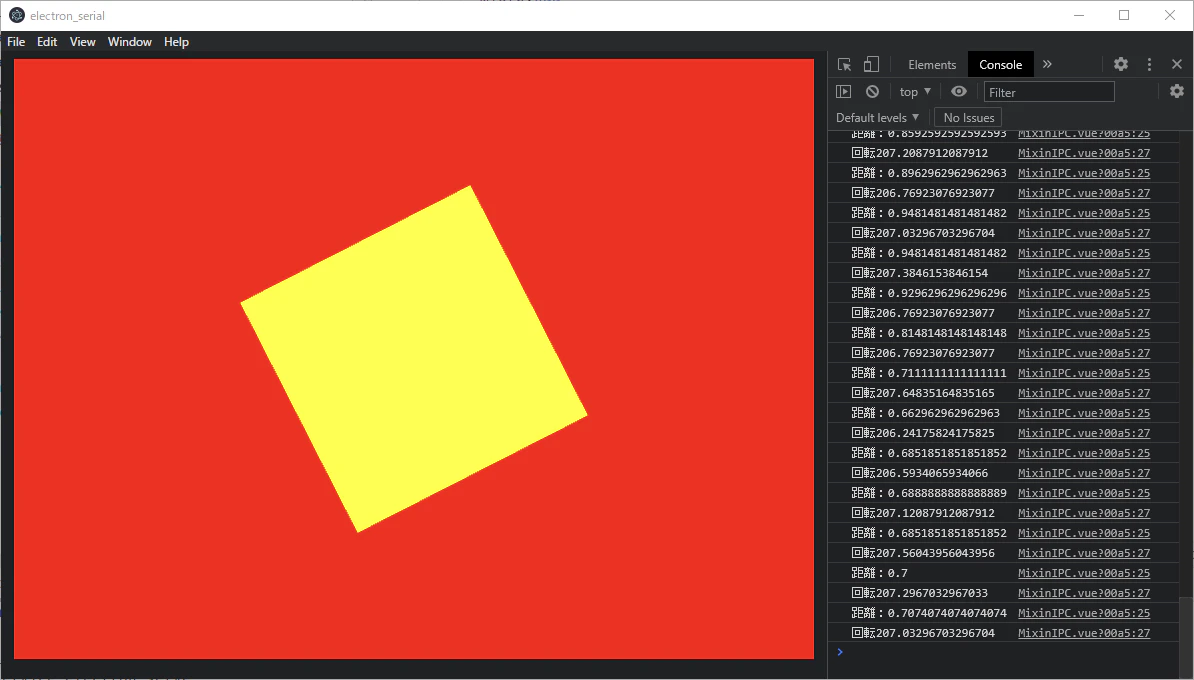

ビルドしてみると、回転と拡大縮小が動いているのがわかると思います。コンソール画面は変換前の値がでたままですが、動きに合わせて数値も変っているのがわかると思います。

こうしてセンサーの値を画面に反映させることで、色々と面白いものが作れるのでは、と思います。

ありがとうございました。

参考URL

Node SrialPort
Electronでserialportを使おうとするとあれこれエラー
 IPCによるプロセス間通信(ipcMain, ipcRenderer, 設定)
指定範囲へ数値の再マッピング【JavaScript】
