Privoxyでプロキシのブリッジを行う

Last updated at Posted at 2020-03-22

世界中で新型コロナウイルスが拡がっていますが、私の住むバンコクでも、娯楽施設を中心として人が集まる施設の封鎖が命じられ、会社はリモートワーク(Work From Home)に切り替え、タイ入国には非感染証明書を求められ（日本では健常者に発行していない）、事実上国外へ移動できない生活が始まりました。

外食もできず、夜な夜な飲み歩くこともできず、家に引きこもり生活になったので、以前トライしたものの実用性が低すぎたVPN接続に代わって、興味本位でプロキシのブリッジを組んでみました。

作りたいネットワーク

SOCKS Proxy.png

用意したもの

サーバー側（日本）

すでに構築済みになりますが、Linuxが入っているマシンと、インターネット環境を用意しました。（前回と同じ）

  • インターネット回線（NTTフレッツ光、固定IPがもらえる某プロバイダ）
  • ルーター（中古のRTX1100）
  • 自作PC（Debian Linux 10）

ブリッジ側（海外）

Raspberry Pi以外は前回のものを流用しました。

※Raspberry Pi 4には無線LANアダプタも搭載しているので、下2つはそれに代えられると思います。

SSHによるSOCKS Proxyの接続

あらかじめ、SSHサーバー側にユーザー socks を作成し、SSH鍵ペアを生成しておき、秘密鍵をRaspberry Piに転送しておきます。
~/.ssh/id_rsa_server.example.com_socks に保存しました。

SSH接続時にDynamic Forwardを有効にするには、 -D スイッチを付けます。

ssh socks@server.example.com -D 1080 -i ~/.ssh/id_rsa_server.example.com_socks

これで localhost:1080 にSOCKSプロキシを立てることができましたが、さすがにこれで終わらせるわけにはいかないので、サービス化します。

/etc/systemd/system/socks-proxy-client.service
[Unit]
Description=SOCKS Client (SSH DynamicForward)
ConditionPathExists=|/usr/bin
After=network.target

[Service]
Type=simple
User=pi
ExecStart=/usr/bin/ssh -gNTC -D 1080 -i /home/pi/.ssh/id_rsa_server.example.com_socks -o 'ServerAliveInterval=60' -o 'ExitOnForwardFailure=yes' -o 'StrictHostKeyChecking=no' socks@server.example.com
Restart=always
RestartSec=3

[Install]
WantedBy=multi-user.target

ssh コマンドにいくつかオプションを設定していますが、以下のとおりです。

オプション 説明
-g port forward実施時（Local/Remote/Dynamicすべて）、 0.0.0.0 でLISTENするようになる（※もしかしたら必要ないかも？）
-N リモートコマンドを実行しない（通常ログイン後の /bin/bash などを実行しない）ポートフォワード目的のみの場合に有用
-T 擬似端末の割当を無効にする
-C 圧縮を有効にする
-D 1080 Dynamic port forwardingを1080ポートで開く
-i ファイル名 秘密鍵
-o ServerAliveInterval=60 60秒ごとにKeep Alive
-o ExitOnForwardFailure=yes ポートフォワードに失敗したら終了する
-o StrictHostKeyChecking=no ホストキーのチェックを無効にする（不要かも？）

これを作成し、サービスを有効化、起動します。

$ sudo systemctl daemon-reload
$ sudo systemctl start socks-proxy-client

1080がLISTENできているかを確認します。

$ lsof -i:1080
COMMAND PID USER   FD   TYPE DEVICE SIZE/OFF NODE NAME
ssh     983   pi    4u  IPv4  19905      0t0  TCP *:socks (LISTEN)
ssh     983   pi    5u  IPv6  19906      0t0  TCP *:socks (LISTEN)

Privoxy

インストール

$ sudo apt install privoxy

設定

Privoxyには、広告ブロックなどの機能もありますが、今回はそれを使うつもりがないので、無効化します。

コメント部分がとても長いので、変更した設定項目だけ抜粋します。

/etc/privoxy/config
#  2.5. actionsfile
#  ================
#
#actionsfile match-all.action # Actions that are applied to all sites and maybe overruled later on.
#actionsfile default.action   # Main actions file
#actionsfile user.action      # User customizations

↑これら3行をコメントアウト

/etc/privoxy/config
#  2.6. filterfile
#  ================
#
#filterfile default.filter
#filterfile user.filter      # User customizations

↑これら2行をコメントアウト

/etc/privoxy/config
#  4.1. listen-address
#  ====================
#
#listen-address  127.0.0.1:8118
#listen-address  [::1]:8118
listen-address 0.0.0.0:8118

localhostをコメントアウトし、0.0.0.0を追加

/etc/privoxy/config
#  5.2. forward-socks4, forward-socks4a, forward-socks5 and forward-socks5t
#  =========================================================================
#
forward-socks5 / localhost:1080 .
forward 10.*.*.*/    .
forward 127.*.*.*/   .
forward 172.16.*.*/  .
forward 192.168.*.*/ .

↑追加
一度すべてのリクエストを、SOCKSに転送するが、ローカルアドレス宛の場合は転送しない。

すべてのコメント行を省くと、このようなファイルになります。

/etc/privoxy/config
user-manual /usr/share/doc/privoxy/user-manual
confdir /etc/privoxy
logdir /var/log/privoxy
logfile logfile
listen-address 0.0.0.0:8118
toggle  1
enable-remote-toggle  0
enable-remote-http-toggle  0
enable-edit-actions 0
enforce-blocks 0
buffer-limit 4096
enable-proxy-authentication-forwarding 0
forward-socks5 / localhost:1080 .
forward 10.*.*.*/    .
forward 127.*.*.*/   .
forward 172.16.*.*/  .
forward 192.168.*.*/ .
forwarded-connect-retries  0
accept-intercepted-requests 1
allow-cgi-request-crunching 0
split-large-forms 0
keep-alive-timeout 5
tolerate-pipelining 1
socket-timeout 300

起動

$ sudo systemctl enable privoxy
$ sudo systemctl start privoxy

8118がLISTENできているかを確認します。

$ netstat -an | grep "0.0.0.0:8118"
tcp        0      0 0.0.0.0:8118            0.0.0.0:*               LISTEN

二重ルーター化

これまでの手順でも、ブラウザやOSの設定で 192.168.1.105:1080 に向けてSOCKSプロキシを、もしくは 192.168.1.105:8118 に向けてHTTP(S)プロキシを設定すれば利用できます。
が、以下の二点の手間を省きたくて、二重ルーター化しました。

  • 常にProxyを使いたいわけではない→ネットワークを分離したい
  • クライアントにわざわざプロキシを設定するのが手間→透過プロキシにしたい

ネットワークは、 eth0 がRaspberry Pi内蔵のLANコネクタであり 192.168.1.0/24 、 eth1 が外付LANアダプタであり 192.168.2.0/24 となります。
192.168.2.0/24 に属しているクライアントは、プロキシ経由でのアクセスができるようになります。

※ADSL時代はよく「二重ルーターは悪だ！」みたいな流れをよく見ましたけど、今回はありかなと思ってます。

IPフォワード許可設定

$ sudo sysctl -w net.ipv4.ip_forward=1

DNSサーバー

インストール

$ sudo apt install bind9

設定

forwarders のコメントアウトを外し、インターネット側ネットワークのDNSサーバーを指定したのみです。

/etc/bind/named.conf.options
options {
        forwarders {
                192.168.1.1;
        };
}

IPv4しか使わないので、 OPTIONS に -4 を追加します。

/etc/default/bind9
#
# run resolvconf?
RESOLVCONF=no

# startup options for the server
OPTIONS="-u bind -4"

起動

$ sudo systemctl enable bind9
$ sudo systemctl start bind9

DHCPサーバー

インストール

$ sudo apt install isc-dhcp-server

設定ファイル例

/etc/dhcp/dhcpd.conf
default-lease-time 600;
max-lease-time 7200;
ddns-update-style none;

authoritative;
option wpad code 252 = string;

subnet 192.168.2.0 netmask 255.255.255.0 {
  range 192.168.2.100 192.168.2.200;
  option subnet-mask 255.255.255.0;
  option routers 192.168.2.1;
  option broadcast-address 192.168.2.255;
  option domain-name-servers 192.168.2.1;
  option wpad "http://192.168.2.1/proxy.pac";  # ←後ほど解説
  ignore declines;
}

起動

$ sudo systemctl enable isc-dhcp-server
$ sudo systemctl start isc-dhcp-server

nginx

DHCP設定で指定した、WPAD (Web Proxy Auto-Discovery)のためのサーバーです。

インストール

$ sudo apt install nginx

PACファイルの作成

PAC（プロキシ自動設定）ファイルについては、MDNが参考になります。
プロキシ自動設定ファイル - HTTP | MDN

/var/www/html/proxy.pac
function FindProxyForURL(url, host) {
    if (isInNet(host, "192.168.0.0", "255.255.0.0")) {
        return "DIRECT";
    }

    return "SOCKS 192.168.2.1:1080; PROXY 192.168.2.1:8118";
}

※ privoxyでローカルアドレスを避けているはずなので、if文はいらないかもです。

起動

$ sudo systemctl enable nginx
$ sudo systemctl start nginx

iptables設定

iptablesがインストールされていなければインストールします。

/etc/iptables/rules.v4
# Generated by xtables-save v1.8.2 on Sun Mar 22 03:02:25 2020
*filter
:INPUT ACCEPT [8784577:1664198362]
:FORWARD ACCEPT [0:0]
:OUTPUT ACCEPT [9256785:1527135805]
-A INPUT -i lo -j ACCEPT
-A INPUT ! -i lo -d 127.0.0.0/8 -j REJECT
-A INPUT -m state --state ESTABLISHED,RELATED -j ACCEPT
-A INPUT -p tcp -m state --state NEW --dport 22 -j ACCEPT        # SSHサーバー
-A INPUT -p tcp -m state --state NEW --dport 53 -j ACCEPT        # DNSサーバー
-A INPUT -p udp --dport 53 -j ACCEPT                             # DNSサーバー
-A INPUT -i eth1 -p udp --sport bootpc --dport bootps -j ACCEPT  # DHCPサーバー(内側ネットワークのみ)
-A INPUT -p tcp -m state --state NEW --dport 80 -j ACCEPT        # Webサーバー
-A INPUT -p tcp -m state --state NEW --dport 1080 -j ACCEPT      # SOCKSプロキシ
-A INPUT -p tcp -m state --state NEW --dport 8118 -j ACCEPT      # Privoxy
-A INPUT -j REJECT
-A FORWARD -j REJECT
-A FORWARD -i eth1 -o eth0 -s 192.168.2.0/24 -j ACCEPT
-A FORWARD -m state --state ESTABLISHED,RELATED -j ACCEPT
-A OUTPUT -j ACCEPT
-A OUTPUT -o eth0 -d 10.0.0.0/8 -j DROP
-A OUTPUT -o eth0 -d 176.16.0.0/12 -j DROP
-A OUTPUT -o eth0 -d 192.168.0.0/16 -j DROP
-A OUTPUT -o eth0 -d 127.0.0.0/8 -j DROP
COMMIT
# Completed on Sun Mar 22 03:02:25 2020
# Generated by xtables-save v1.8.2 on Sun Mar 22 03:02:25 2020
*nat
:PREROUTING ACCEPT [0:0]
:INPUT ACCEPT [0:0]
:POSTROUTING ACCEPT [0:0]
:OUTPUT ACCEPT [0:0]
-A PREROUTING -i eth1 -p tcp -m multiport --dports 21,80,443 ! -d 192.168.2.0/24 -j DNAT --to-destination 127.0.0.1:8118  # 内側ネットワークより、ローカルアドレス以外宛にポート21,80,443への通信があれば、Privoxyに渡す
-A POSTROUTING -o eth0 -s 192.168.2.0/24 -j MASQUERADE  # NAT設定
COMMIT
# Completed on Sun Mar 22 03:02:25 2020

iptables適用

$ sudo iptables-apply /etc/iptables/rules.v4

Raspberry Pi上で開いているポートの確認

$ netstat -an | grep "LISTEN "
tcp        0      0 0.0.0.0:80              0.0.0.0:*               LISTEN
tcp        0      0 192.168.1.105:53        0.0.0.0:*               LISTEN
tcp        0      0 192.168.2.1:53          0.0.0.0:*               LISTEN
tcp        0      0 127.0.0.1:53            0.0.0.0:*               LISTEN
tcp        0      0 0.0.0.0:22              0.0.0.0:*               LISTEN
tcp        0      0 0.0.0.0:8118            0.0.0.0:*               LISTEN
tcp        0      0 0.0.0.0:1080            0.0.0.0:*               LISTEN
tcp6       0      0 :::5900                 :::*                    LISTEN
tcp6       0      0 :::80                   :::*                    LISTEN
tcp6       0      0 :::22                   :::*                    LISTEN
tcp6       0      0 :::1080                 :::*                    LISTEN

接続確認

iPadで試しました。

Proxy非経由 (192.168.1.0/24)


ちゃんとプロバイダのIPアドレスになっており、国判定も正しいです。

Proxy経由 (192.168.2.0/24)

File copy 2.jpg

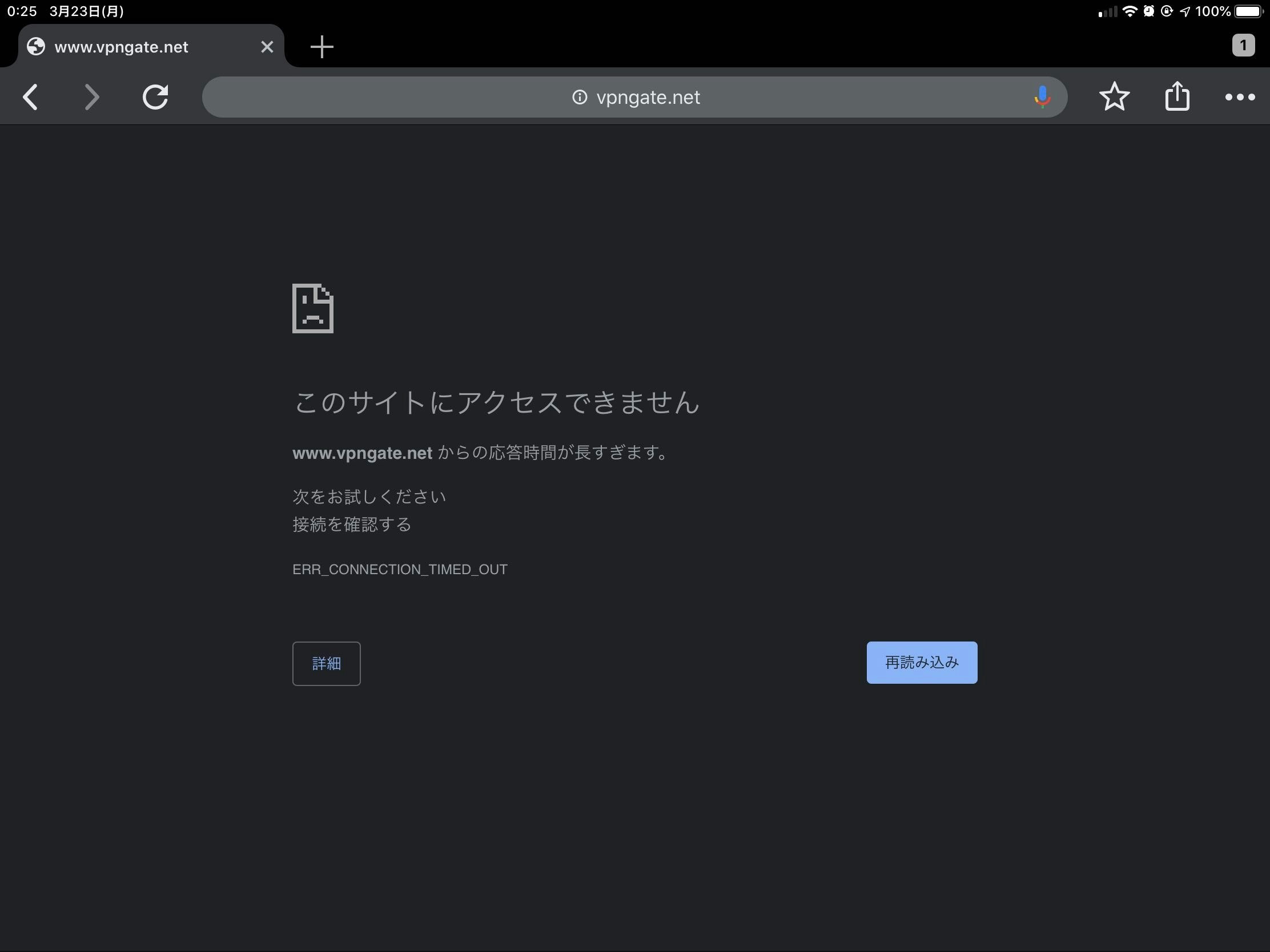

あれ、うまくいっていない…。

はい、DHCPからWPADを使って教えたところで、どうもOSのプロキシ設定までは自動で変わらないようです。
なので、ちょっとだけWi-Fiの設定をいじります。
iOSの場合、Wi-Fi→アクセスポイント名→プロキシを構成、とたどると、初期値は「オフ」となっているので、「自動」に変更して「保存」をクリックします。
なお、この際、URL入力欄が現れますが、WPADのおかげで、未入力のままでも問題ありません。WPADを設定していない場合は、ここで先程のPACがファイルのアドレス http://192.168.2.1/proxy.pac を入力します。
File copy 3.jpg

この結果…


無事に接続できました。
IPアドレスが、SSHサーバーのものとなっており、国判定も正しいです。

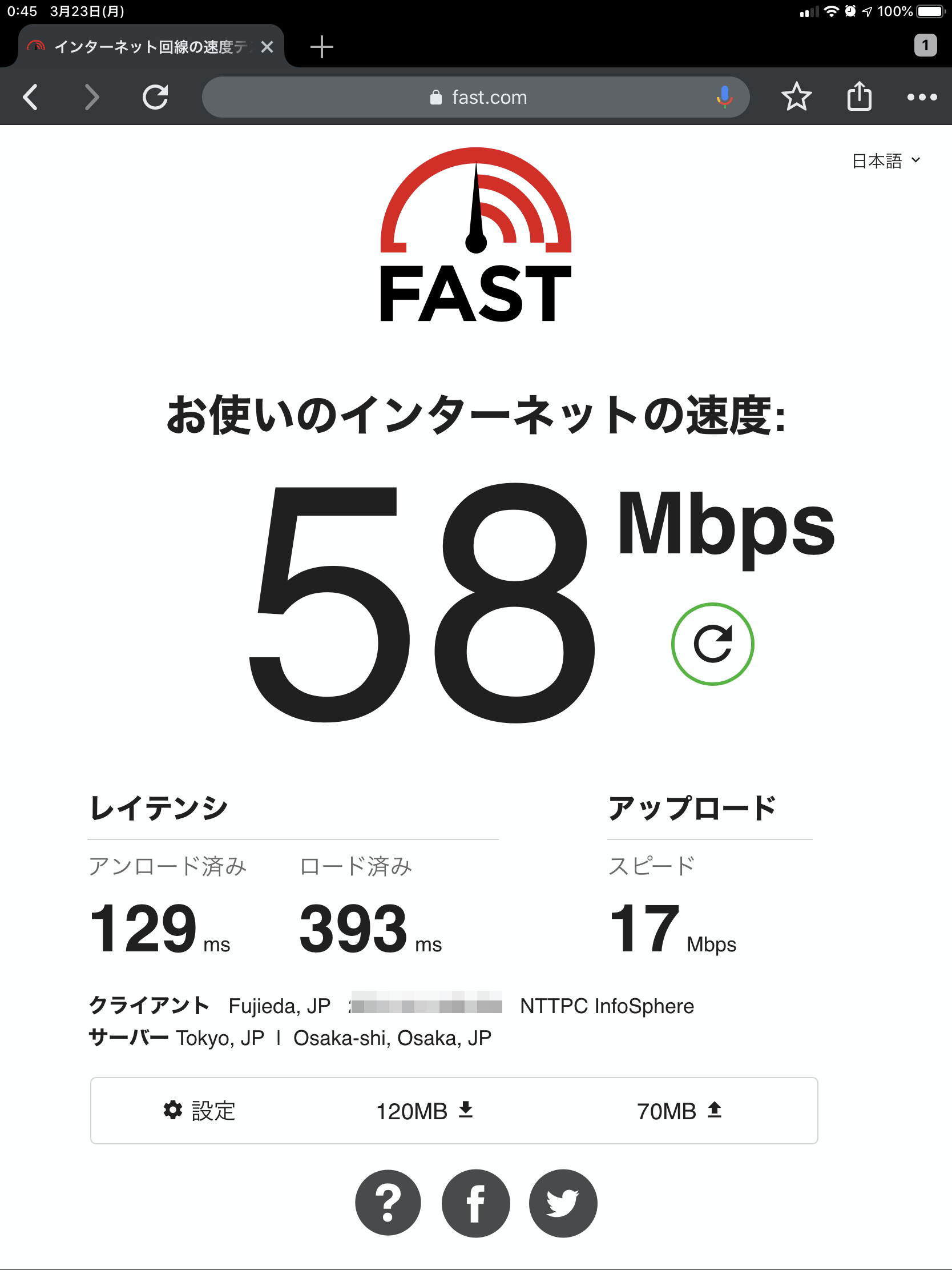

速度測定

以前VPNを組んだときは100Kbps程度の遅さで使い物にならなかったのですが…


なぜ50Mbps以上出るのか謎ですけど、必要十分な速度は出そうです。
某IPサイマルラジオ放送も途切れず聞けました。

注意事項

セキュリティには注意してください。万が一、これを実践してトラブルがありましても、責任はとれませんので…。
