第3章　Denodoにおけるビュー設定

Last updated at 2023-03-16Posted at 2023-03-16

参考URL

1 はじめに

本記事は、データ仮想化製品Denodoについて紹介する連載記事になっております。

データ仮想化技術やDenodoの概要については、第1章　データ仮想化とDenodo概要をご参照ください。
また、データ仮想化環境の構築については、第2章　データ仮想化環境の構築をご参照ください。

本記事の内容は、データ仮想化環境（Denodo Express）の構築が完了していないと実施できません。
構築が完了してから、以下の手順に進んでください。

前回と前々回の記事

2 今回の実施内容

今回はDenodo内に派生ビューというものを作成していきます。
その派生ビューに対してVQL（SQLライクに記述できるDenodo独自の言語、詳細はリンクを参照）を実行し、データ抽出を行います。

派生ビューを作成するにあたって、まず基本ビューを作成します。
この基本ビューをもとに派生ビューを作成します。
さらにこの派生ビューにカラムを付け加え、オリジナルのビューを作成していきます。

今回の最終的な目標としては、基本ビュー作成後に派生ビュー内のデータを抽出できれば完了になります。

3 作業実施するうえでの予備知識

Denodo内に派生ビューを作成するにあたって、まずデータソースと基本ビューを作成する必要があります。
このためデータソース・基本ビュー・派生ビューの概要から説明します。

データソース

Denodoがデータベースやファイル（XMLやJSON、Excelなど）からデータを取得するために設定する必要があるものです。
Denodo内部では、データソースが1つのデータリポジトリとして表現されます。
[参考URL]

Denodo-USER MANUALS　データソースと基本ビューの作成

基本ビュー

データベースやファイルのデータ（カラムやフィールド内のデータ）がそのままビューの形式で表現されたものです。
後述する派生ビューは、この基本ビューを組み合わせて作成されます。
[参考URL]

Denodo-USER MANUALS　データソースと基本ビューの作成

派生ビュー

基本ビューや他の派生ビューを組み合わせて作成されるビューです。
ビューに出力させるカラムをオリジナルで設定できます。
例えば、様々な購買情報のデータが格納されている基本ビューから、客層と購入された商品だけのカラムを表示させるビューを派生ビューとして作成することができます。
[参考URL]

4 今回作成する派生ビューのイメージ

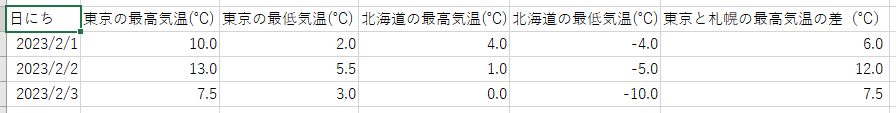

今回作成する派生ビューのイメージは、以下の画像にある通りです。
オープンデータを取り込み東京と札幌の気象データを基本ビューとして作成し、その基本ビューを結合した派生ビューを作成します。
派生ビューには「東京と札幌の最高気温の差」というカスタムカラムを追加し、表示できるようにします。

このカスタムカラムをフィルタして「2地点の気象データから最高気温の差を特定の値でフィルタしてデータを抽出」することを目標とします。

5 サンプルデータのダウンロード

サンプルデータとして、今回は気象庁が公開している気象データを使用します。
以下のサイトから、過去の気象データをダウンロードすることができます。
気象庁 | 過去の気象データ・ダウンロード

以下のダウンロード手順に沿って、東京と札幌の気象データをダウンロードしてください。

5-1 東京の気象データをダウンロード

気象庁のサイトにアクセスします。
アクセスすると過去の気象データがダウンロードできるサイトが表示されます。

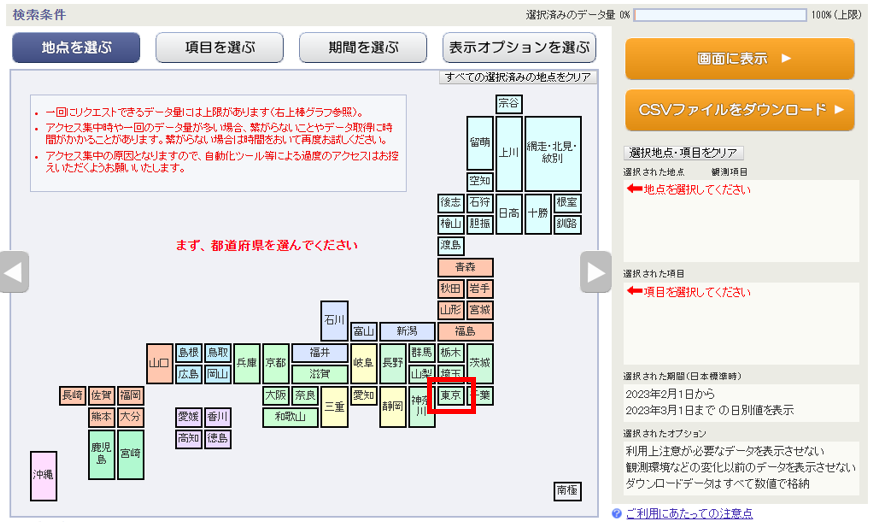

都道府県選択で東京を選択します。

東京都内の地点が複数表示されますが、この中から東京を選択します。

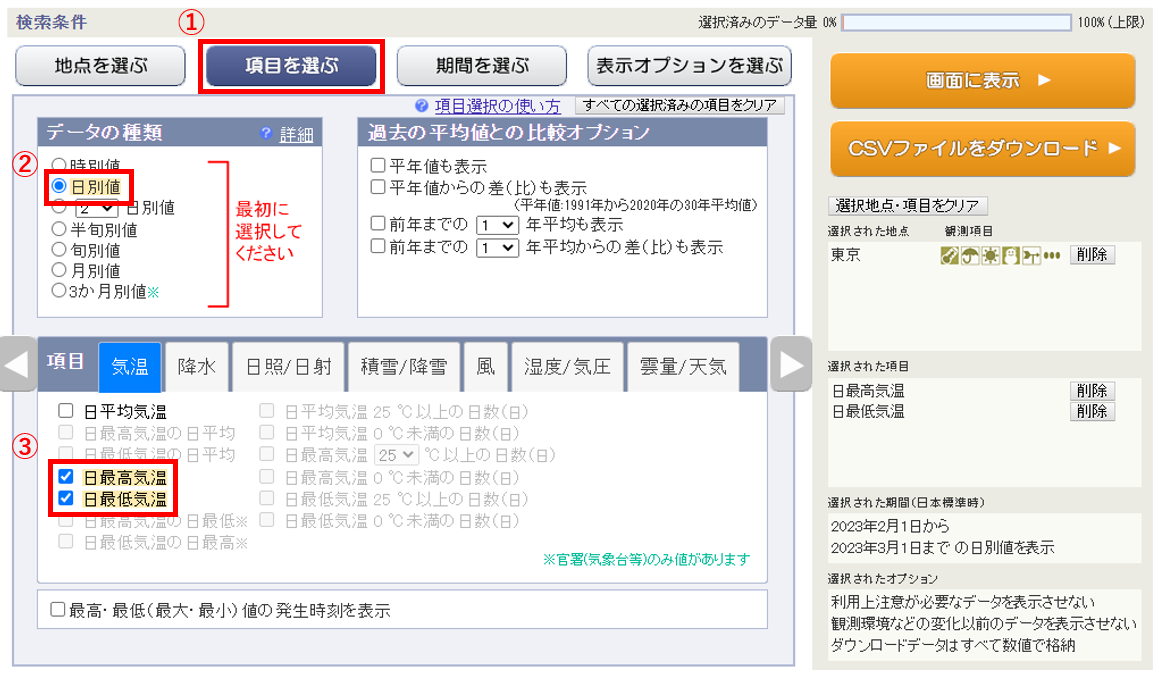

次にダウンロードするデータの項目を設定します。
①項目を選ぶボタンを選択する
②データの種類：日別値を選択する
③項目：気温の日最高気温と日最低気温に✓を入れる

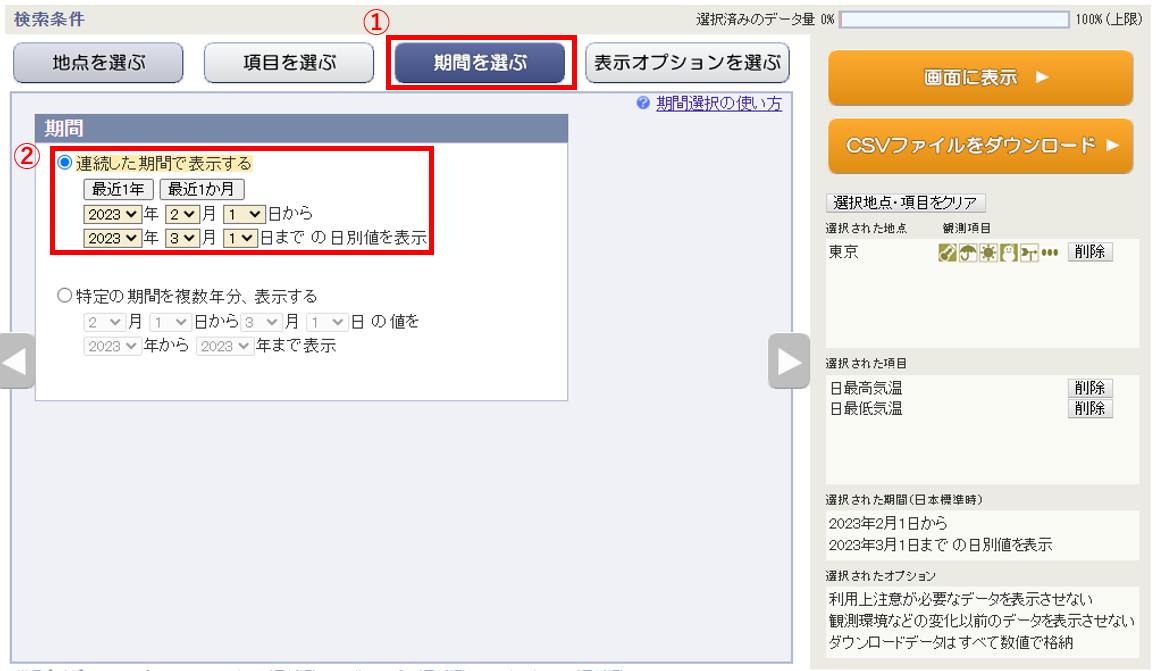

データの項目選択後、取得するデータの期間を設定します。
①期間を選ぶボタンを選択する
②期間：連続した期間で表示するを選択し、1か月間の期間（2023年2月1日～2023年3月1日）を指定する

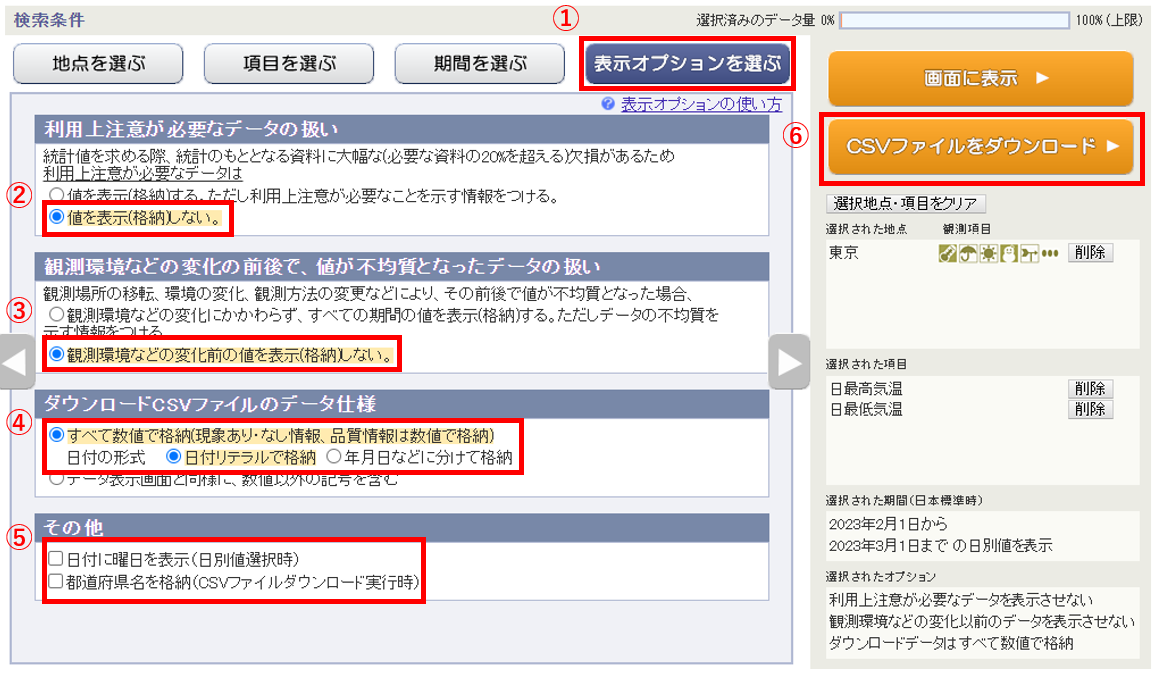

最後に表示オプションを設定します。
①画面上部の表示オプションを選ぶボタンを選択する
②利用上注意が必要なデータの扱い：値を表示(格納)しないを選択
③観測環境などの変化の前後で、値が不均質となったデータの扱い：観測環境などの変化前の値を表示(格納)しないを選択
④ダウンロードCSVファイルのデータ仕様：すべて数値で格納(現象あり・なし情報、品質情報は数値で格納)と日付リテラルで格納を選択
⑤その他：両方とも選択しない
⑥CSVファイルをダウンロードを選択し、東京の気象データをダウンロードする

data.csvファイルがダウンロードされますが、このままではどこの地点の気象データか
わかりにくいため、data_東京.csvにリネームしてください。

5-2 札幌の気象データをダウンロード

次に札幌の気象データをダウンロードします。
①画面右側の「選択された地点」に記載されている東京を削除する
②画像上部の地点を選ぶを選択する

地点選択の画面に戻り、画像上部にある他の都道府県を選ぶを選択します。

都道府県の選択画面に戻り、北海道の石狩を選択します。

石狩地方の地点から札幌を選択し、札幌のデータをダウンロードします
①石狩地区の地点から札幌を選択する
②画面右側の「選択された地点」に札幌が追加されたことを確認する
③画面右上のCSVファイルをダウンロードを選択する
　※項目や期間、表示オプションに関しては、先ほど東京のデータをダウンロードした際の設定が残っているため、
　　このままCSVファイルをダウンロードを選択する

CSVファイルをダウンロードを選択後data.csvファイルがダウンロードされます。
先ほどと同様にこのままではどこの地点の気象データか
わかりにくいため、data_札幌.csvにリネームしてください。

5-3 ダウンロードした気象データの体裁を調整

上記手順で東京と札幌の気象データCSVファイルがダウンロードできたかと思います。

東京の気象データ

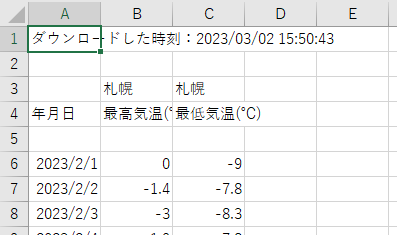

札幌の気象データ

このダウンロードしたCSVファイルの体裁を、以下の画像のように修正してください。
具体的には「1～3行目と5行目の削除」と「B4セルとC4セルに、東京と札幌の地点を追記」してください。
体裁修正後、気象データは以下のようにリネームして保存してください

東京：data_東京_体裁修正済み.csv
札幌：data_札幌_体裁修正済み.csv

体裁修正後：東京の気象データ

体裁修正後：札幌の気象データ

6 データソース登録

気象データのダウンロードが完了したところで、さっそくDenodoに触れていきます。
まず最初に行うことが、データソース登録になります。

先ほど体裁を修正した気象データを任意の場所に配置します。
今回はわかりやすくCドライブ直下にフォルダー「Denodo_SampleData」を作成し、その中に気象データ2つを格納します。

Cドライブ直下に気象データの格納が完了したら、次にDenodoのVirtual DataPort ServerとVirtual DataPort Administration Toolを起動します。
Virtual DataPort Serverの起動方法については、第2章第5節の記事に記載されておりますので、そちらをご参照ください。
Virtual DataPort Serverが起動すると、以下のように通知が出力されます。

Virtual DataPort Server起動後、次はVirtual DataPort Administration Toolを起動します。
Virtual DataPort Administration Toolの右側にある「LAUNCH」を選択します。

Virtual DataPort Administration Toolが起動すると以下のような画面が出てきます。
デフォルトで作成されるadminアカウントの情報を入力後、「Connect」を選択しログインします。

USER：admin
PASSWORD：admin
VIRTUAL DATAPORT SERVER：//localhost:9999/admin

「Connect」を選択後、Virtual DataPort Serverに接続されます。
下記の画面がVirtual DataPort Serverのホーム画面になります。

Virtual DataPort Serverに接続できたら、次はVirtual DataPort Server内に仮想DBを作成します。
まず、左上にあるメニューバーから「Administration」＞「Database Management」を選択します。
選択すると以下のような画面が表示され、現在登録されている仮想DBの一覧が表示されます。

左上にある「New」を選択し、今回の作業用に新しく仮想DBを作成します。
仮想DBの設定値は、以下のように設定します。

Name：[任意の名前を記入します]（ここではkisyo_dataとします）
Description：空欄
Identifiers charset：Unicode - Case sensitive
Automatic cost based optimization：Default (Off)
Automatic simplification of queries：Default (On)
Use summaries for queries acceleration：Default (On)
Authentication type：Internal user
ODBC authentication：✓を入れない
設定値の記入が完了したら、右下の「Ok」を選択してください。
「Ok」を選択すると「kisyo_data」という名前の仮想DBが作成されます。

仮想DB作成画面

「Ok」ボタン押下後

次にこの仮想DBの中に、データソースを登録していきます。
以下の手順で東京と札幌の気象データのデータソースを登録します。

まず、東京の気象データのデータソースから登録していきます。
左側のDatabasesの中にあるkisyo_dataを選択します。
この状態で、左上のメニューバーから「File」＞「New...」＞「Data source」＞「Delimited file」を選択します。

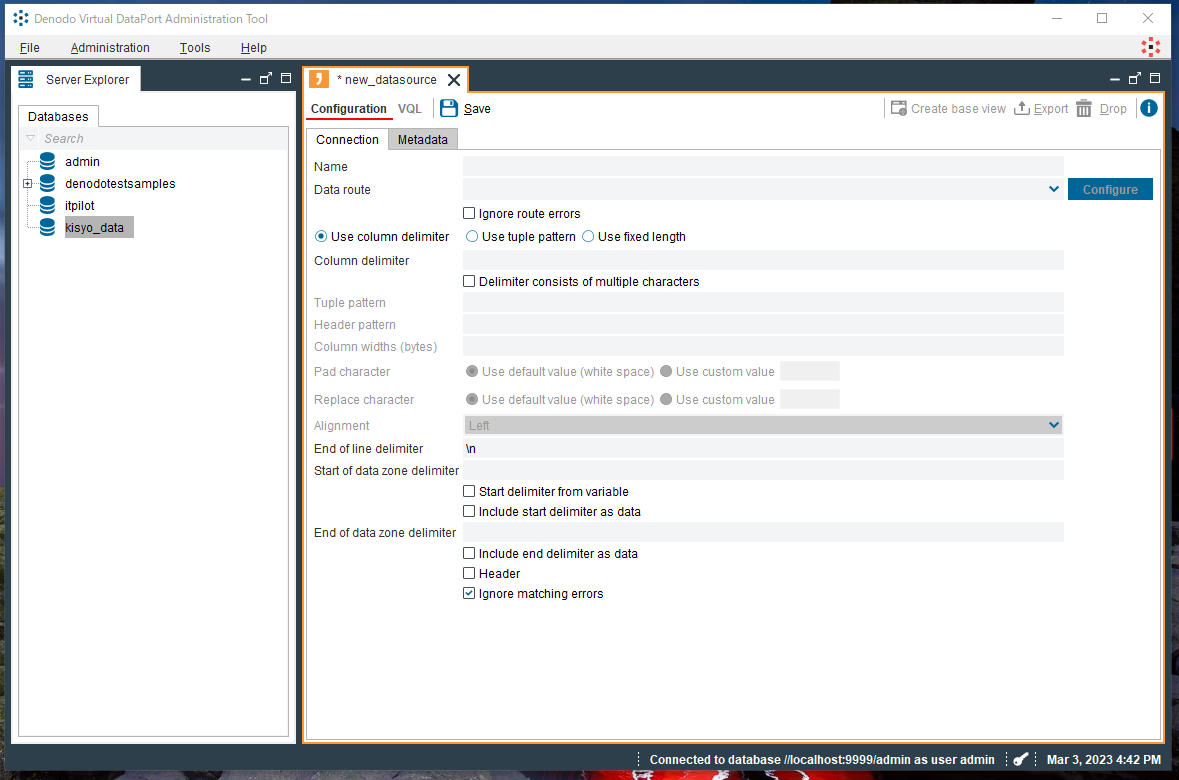

選択すると以下のような画面が表示されます。

様々な記入欄や選択欄がありますが、以下の項目のみ記入及び選択します。（記載以外の項目はデフォルトのままにします。）
①Name：[任意の名前を記入します]（ここではkisyo_data_tokyoとします）
②Data route：Local
③Column delimiter：,（カンマ）
④Header：✓を入れる
⑤Data routeの右側にあるConfigureを選択

Configureを選択するとEdit Local Connectionという画面がポップアップされます。
この画面で以下のように項目を設定します。
①File path：C:/Denodo_SampleData/data_東京_体裁修正済み.csv（任意の場所に保存した東京の気象データのファイルパス）
②File name pattern：空欄
③Autodetect encoding Charset encoding：✓を入れる
④Input Filter：Noneを選択する

上記4つを記入し終えたら、右下のTest connectionを選択します。
Test connectionを選択すると、Virtual DataPort Serverがローカルにある東京の気象データに接続できるかテストを実施します。
以下の画面が表示されれば、接続テストはクリアです。
以下の画面が出ない場合は接続ができておりませんので、前画面のFile path等を再度ご確認ください

接続テストが完了したらEdit Local Connection画面の右下にある「Ok」を選択します。
その後、データソースの画面に戻り、左上の「Save」を選択し保存します。

保存すると仮想DB内にkisyo_data_tokyoというデータソースが登録されます。

これで東京の気象データのデータソース登録は完了です。
残り札幌の気象データのデータソース登録も実施します。
手順は上記と同様です。
File pathのみ異なりますので、ご注意ください。
私の環境下では、以下のように設定しました。

File path：C:\Denodo_SampleData\data_札幌_体裁修正済み.csv（任意の場所に保存した札幌の気象データのファイルパス）

東京と札幌のデータソース登録が完了すると、以下のようにkisyo_dataデータベース内に2つのデータソースが登録されます。

これでデータソース登録は完了です。

7 基本ビュー作成

データソースが作成できたところで、次は基本ビューを作成していきます。
まずは東京の気象データの基本ビューから作成します。
①kisyo_dataデータベースから、kisyo_data_tokyoデータソースを選択
②右上にあるCreate base viewを選択

Create base viewを選択すると基本ビューの登録画面が出てきます。
基本ビューの名前やカラムの型を以下のように設定します。
①View name：kisyo_data_tokyo_base_viewを入力する
②Field Typeを変更する
・"年月日"のField Type：text
・"東京の最高気温（℃）"のField Type：float
・"東京の最低気温（℃）"のField Type：float
③左上のフロッピーディスクのマークを選択し保存する

上記と同じ手順で、札幌の気象データの基本ビューも作成していきます。

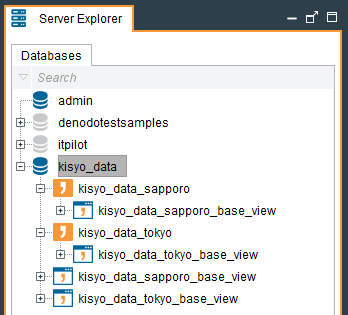

作成するとkisyo_dataデータベースの中に、基本ビューが2つ作成されます。

これで基本ビュー作成が完了です。

8 派生ビュー作成

ここから本題の派生ビューを作成していきます。
①Databasesの中にあるkisyo_dataデータベースを選択する
②左上のメニューバーから「File」を選択する
③「New...」＞「Join」を選択する

Joinを選択すると、以下のような派生ビュー設定画面が表示されます。

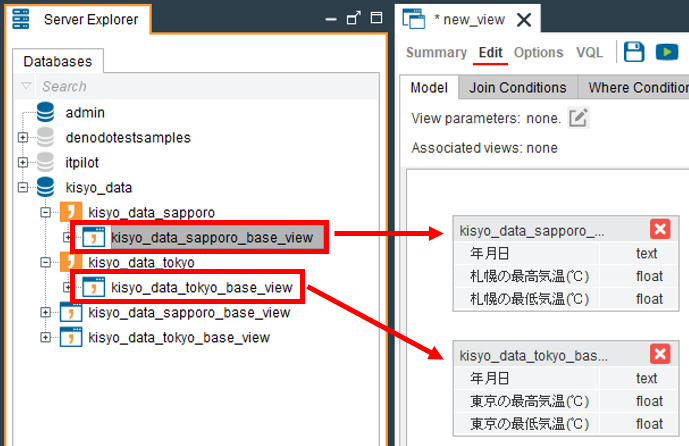

Associated viewsの下にある枠に、東京と札幌の基本ビューをドラッグアンドドロップします。

東京と札幌の基本ビュー両方にあるカラム「年月日」を紐づける設定をします。
札幌の基本ビューの年月日をドラッグし、東京の基本ビューにある年月日にドロップします。
ドラッグアンドドロップすると、以下のように矢印で結ばれます。

次に重複しているカラムを削除します。
①上のタブから「Output」を選択する
②札幌の基本ビュー（kisyo_data_sapporo_base_view）にある年月日に✓を入れる
③右下のRemove selectedを選択しカラムを削除する

次に、以下に記載されている順番にカラムを入れ替えます。

kisyo_data_tokyo_base_viewの"年月日"
kisyo_data_tokyo_base_viewの"東京の最高気温（℃）"
kisyo_data_tokyo_base_viewの"東京の最低気温（℃）"
kisyo_data_sapporo_base_viewの"札幌の最高気温（℃）"
kisyo_data_sapporo_base_viewの"札幌の最低気温（℃）"

kisyo_data_sapporo_base_viewの"札幌の最高気温（℃）"と"札幌の最低気温（℃）"の右にある□に✓を入れ、右端にある▲▼で順番を入れ替えます。
以下は、カラムを入れ替えた後の図になります。

カラム入れ替え後、派生ビューにカラムを追加します。
右下のNew fieldを選択します。
選択すると、New fieldという設定画面がポップアップされます。
この画面で、以下の項目を入力してください。

Field name：東京と札幌の最高気温差（℃）
Field expressin：SUBTRACT(kisyo_data_tokyo_base_view."東京の最高気温(℃)", kisyo_data_sapporo_base_view."札幌の最高気温(℃)")
入力が完了したら、右下の「Ok」を選択してください。

ここまで設定したら、最後に左上のフロッピーディスクのマークを選択し、派生ビューを保存します。
これで派生ビュー作成が完了です。

9 クエリ実行

手順8で作成した派生ビューにクエリ実行し、派生ビューの中身が表示されるか確認します。
①左側のDatabasesの中から、kisyo_data.kisyo_data_sapporo_base_view_i_kisyo_data.kisyo_data_toyko_base_viewという派生ビューを選択する
②派生ビュー選択後、右上のExecution panelを選択する
③画面下部に表示されるExecuteというタブの右端にあるExecuteを選択する
（Executeタブ枠内のCurrent sentenceに記述されている「select *」というビューの中身を表示するクエリが実行される）

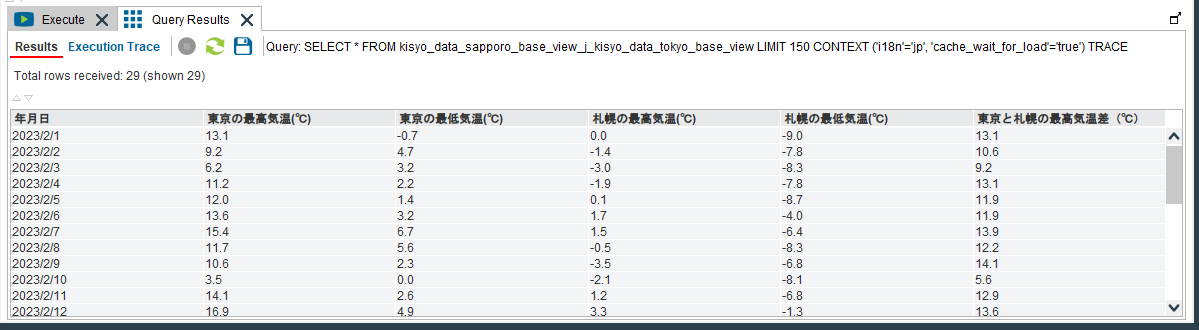

Executeを選択するとVQLクエリ（select *）が実行され、クエリ結果が表示されます。

また、フィルター検索も実施してみます。
右上のExecution panelを選択し、Executeタブを出します。
その後、Quick Queryを選択します。
Conditionsの横にある＋を選択し、以下の画像に記載されているように条件を追加します。

"東京と札幌の最高気温差（℃）、>=、12.0"の3つを入力

条件を入力後、右上のExecuteを選択すると東京と札幌の最高気温差が12度以上のデータだけ表示されるようになります。

東京と札幌の最高気温差が12度以上のデータを表示することができたら、今回の最終目標であった「2地点の気象データから最高気温の差を特定の値でフィルタしてデータを抽出」が完了となります。

10 最後に

ここまで長い手順でしたが、お疲れでした。
今回作業したように、Denodoではまず基本ビューを作成し、そこからオリジナルの派生ビューを作成し、クエリ実行することでデータ活用・抽出ができます。
これはDenodoの基本中の基本であるため、今回の作業が完了できれば基本は押さえられたことになります。

次回の記事からは少し応用的な内容になっていきます。
次回の内容は「キャッシュ設定」を予定しています。

次回の記事もご期待ください。
