はじめに
以前にこちらの記事では、shpファイルから圧縮されていないベクトルタイルと、MBTilesを作成しました。今回の記事ではPMTilesを作成します。
作業レポジトリ
ソースデータ
参考記事と同様にNatural Earth のデータを使用します。ダウンロードページから、「1:110m Physical Vectors」の「Coastline」、「Land」、「Rivers,Lake Centerlines」をダウンロードします。
ベクトルタイルの構成
ベクトルタイル構成も参考記事と同じにします。後にスタイル付けをする際に必要になってくるので、この時点で整理しておきます。
| レイヤ名 | ソース | Min Zoom | Max Zoom |
|---|---|---|---|
| coastl | ne_110m_coastline.shp | 0 | 4 |
| landmass | ne_110m_land.shp | 0 | 4 |
| riverl | ne_110m_rivers_lake_centerlines.shp | 0 | 4 |
shpからGeojsonへの変換
GDALを使用して変換します。作業レポジトリのホームから、以下のコードを実行します。GeoJSONというフォルダは事前に作成しておきます。
ogr2ogr -f GeoJSON ./GeoJSON/coastl.geojson ./SHP/ne_110m_coastline/ne_110m_coastline.shp
ogr2ogr -f GeoJSON ./GeoJSON/landmass.geojson ./SHP/ne_110m_land/ne_110m_land.shp
ogr2ogr -f GeoJSON ./GeoJSON/riverl.geojson ./SHP/ne_110m_rivers_lake_centerlines/ne_110m_rivers_lake_centerlines.shp
GeojsonからPMTilesへの変換
作業レポジトリのホームから、tippecanoeを使用して以下のコードを実行します。
tippecanoe -o VTpractice.pmtiles --no-feature-limit --no-tile-size-limit --drop-rate=1 -Z0 -z4 -L coastl:./GeoJSON/coastl.geojson -L landmass:./GeoJSON/landmass.geojson -L riverl:./GeoJSON/riverl.geojson
ちなみに、オプションの「-o」はMBTilesを作る時も、PMTilesを作る時も共通です。
ちなみに、ファイルサイズは以下のとおりです。
VTpractice.mbtiles: 287KB
VTpractice.pmtiles: 188KB
MBTilesは中身がSQLiteデータベースであり、タイル本体以外にSQLite のページ構造や、インデックスがあるので、重くなるようです。実データが小さいと、SQLite の管理領域の重さが目立ちそうです。もっと大きいデータでどうなるかは、また調査します。
PMTilesの地図表示

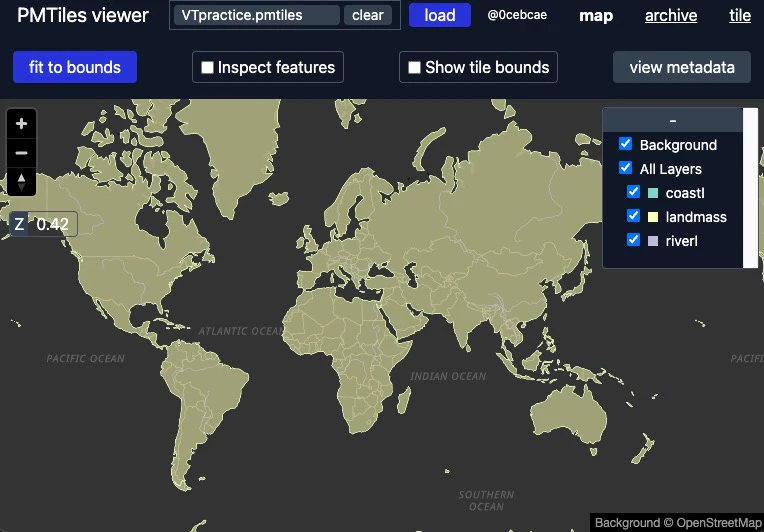

PMTiles viewerで簡単に地図表示することが出来ます。MBTilesだと自身でホストしないといけないので、少し面倒でしたが、PMTilesだと簡単でいいですね。
以下のとおり、正常に表示されました。
まとめ
shpファイルからPMTilesを作成する方法を簡単にまとめました。
