画像に合わせて点を打つ

概要

ログに記録されたタッチ座標をそれに対応する画面イメージにひたすらプロットする
・・・という苦行が発生したのでそれを自動化する。

なお、x軸、y軸が描画され、画像のサイズも変わります。
[Python - Python3 座標を画像の上にプロット｜teratail][5]

plt.imshowにより、プロットされた画像を確認できたのですが、それを
...
にてセーブすると、ピクセル数が変わってさらに余計な軸までついて、その周りに余白が現れます。

逆にそのほうが都合がいいという稀？なケース。
あとでわかったことですが、どうやらPillow(PIL)がなくてもできるようです。[リンク][4]

コード

import matplotlib.pyplot as plt
from PIL import Image

# Figureとaxの準備 ... matplotlibの定型的な処理
fig = plt.figure(figsize=(8, 6))
fig.patch.set_facecolor('white') #<--これはなくてもよさそう。図全体の背景色を設定するが、imageで塗られる形になるため。
ax = fig.add_subplot(1, 1, 1)

# 画像だと(0,0)が左上に来て, y軸の正の方向が下を向くのでinvert_yaxis()
# ax.invert_yaxis()と思ったけど、いらないようす。

# xとyはログから入手したタッチ座標。ここでは、暫定的に左上、中央、右下を指定している
x = [0, 400, 200]
y = [0, 300, 150]

# タッチ座標をプロットする
ax.scatter(x, y, c='red', s=20)


# 背景に画面イメージを出す
im = Image.open("aaaa.png")
ax.imshow(im)

# プロット画像を保存する
plt.savefig("aaaa_plot.png")

元の画像(aaaa.png)・・・ペイントで適当に作った400x300の画像

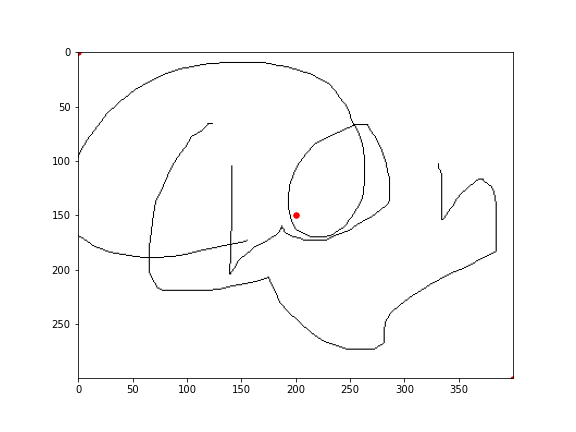

プロット後(aaaa_plot.png)

コード2 -- Pillowなし

import matplotlib.pyplot as plt
import matplotlib.cbook as cbook
import pathlib

# 画像を読み込んでおく
f = cbook.get_sample_data(pathlib.Path("aaaa.png").absolute())
im = plt.imread(f)

# Figureとaxの準備 ... matplotlibの定型的な処理
fig = plt.figure(figsize=(8, 6))
ax = fig.add_subplot(1, 1, 1)

# 理由はわからないが、ax.invert_yaxis()を呼ばなくてもy軸は下を向く

# xとyはログから入手したタッチ座標。ここでは、暫定的に左上、中央、右下を指定している
x = [0, 400, 200]
y = [0, 300, 150]

# タッチ座標をプロットする
ax.scatter(x, y, c='red', s=20)

# 背景に画面イメージを出す
ax.imshow(im)

# プロット画像を保存する
plt.savefig("aaaa_plot2.png")

備考

この苦行、既視感があるな・・・と思ったら↓も近いやつだった。
[正規表現にマッチした部分をExcelに書き出す + プロットする - Qiita][2]
このときは画像に合わせる必要がなかった＋他の人が生データを見る都合上、Excelにしてた。
