EC2のログ・トレースを例に、CloudWatchのOpenTelemetryを分かりやすく記載

はじめに

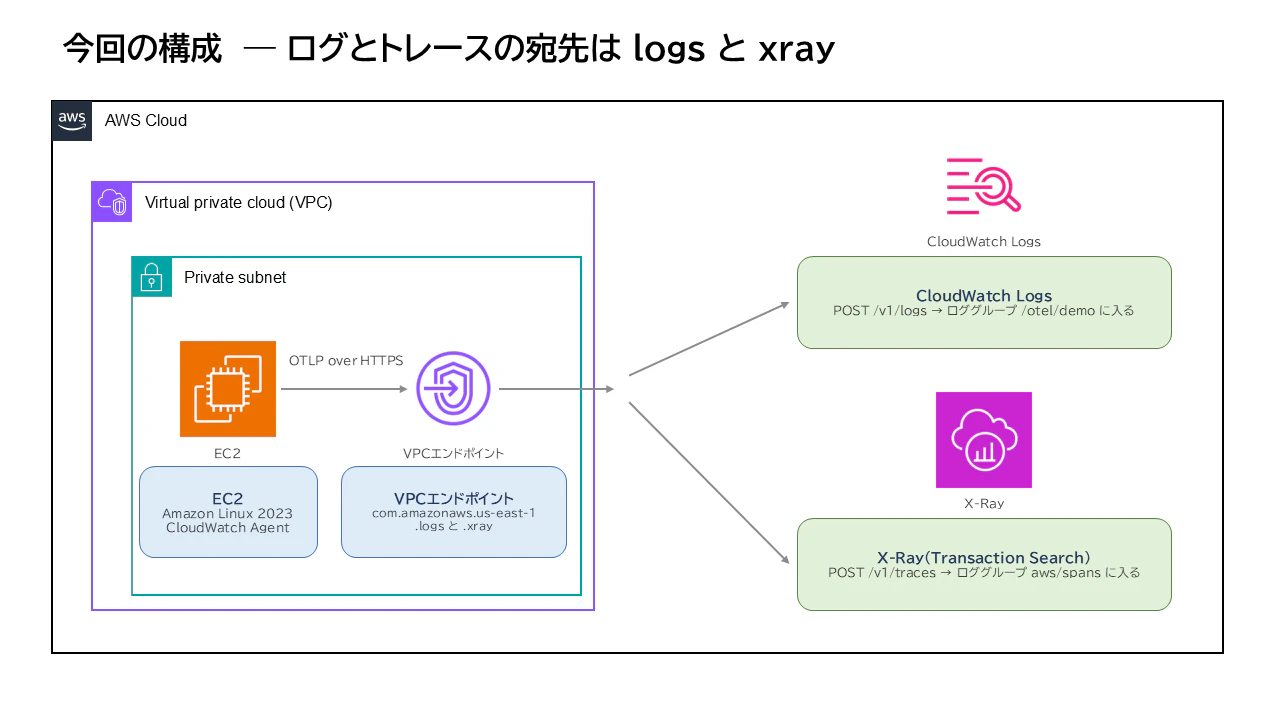

前回はメトリクスを CloudWatch の OpenTelemetry（以下 OTel）で送りました。今回は残りの2つのシグナル、ログとトレースを同じ EC2 から送ります。前回の設定ファイルに足す形で、1本のエージェントから3つとも送る構成にします。宛先が3つに分かれることと、トレースだけ事前設定が必要なことがポイントです。なお、前回の記事は ap-northeast-1 でしたが、今回は us-east-1 で記載しています。

環境

役割	値
EC2	Amazon Linux 2023
VPC エンドポイント	com.amazonaws.us-east-1.monitoring、com.amazonaws.us-east-1.logs、com.amazonaws.us-east-1.xray、com.amazonaws.us-east-1.ec2（Name タグを取得する場合）
IAM（EC2 ロール）	CloudWatchAgentServerPolicy
ログの取得元	/var/log/otel-demo/app.log
トレースの取得元	OTLP（OpenTelemetry Protocol）で localhost:4318 へ送ったスパン

※スパンは処理1区間の記録です。「いつ始まり、いつ終わり、何をしたか」を1件にまとめたもので、これを親子関係でつなげた1本の流れがトレースになります。

仕組み

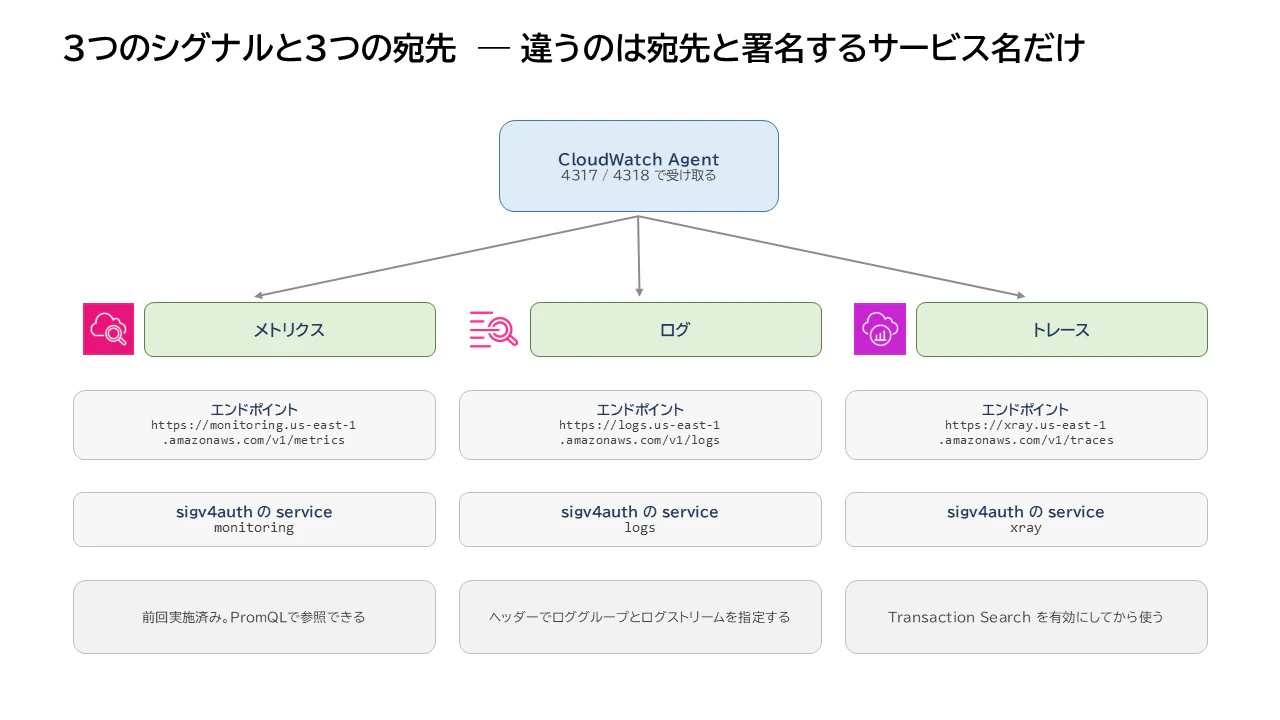

3つのシグナルと3つの宛先

OTel のシグナルは3種類あり、CloudWatch 側の受け口も3つに分かれています。

シグナル	エンドポイント	署名するサービス名
メトリクス	https://monitoring.us-east-1.amazonaws.com/v1/metrics	monitoring
ログ	https://logs.us-east-1.amazonaws.com/v1/logs	logs
トレース	https://xray.us-east-1.amazonaws.com/v1/traces	xray

設定の流れ

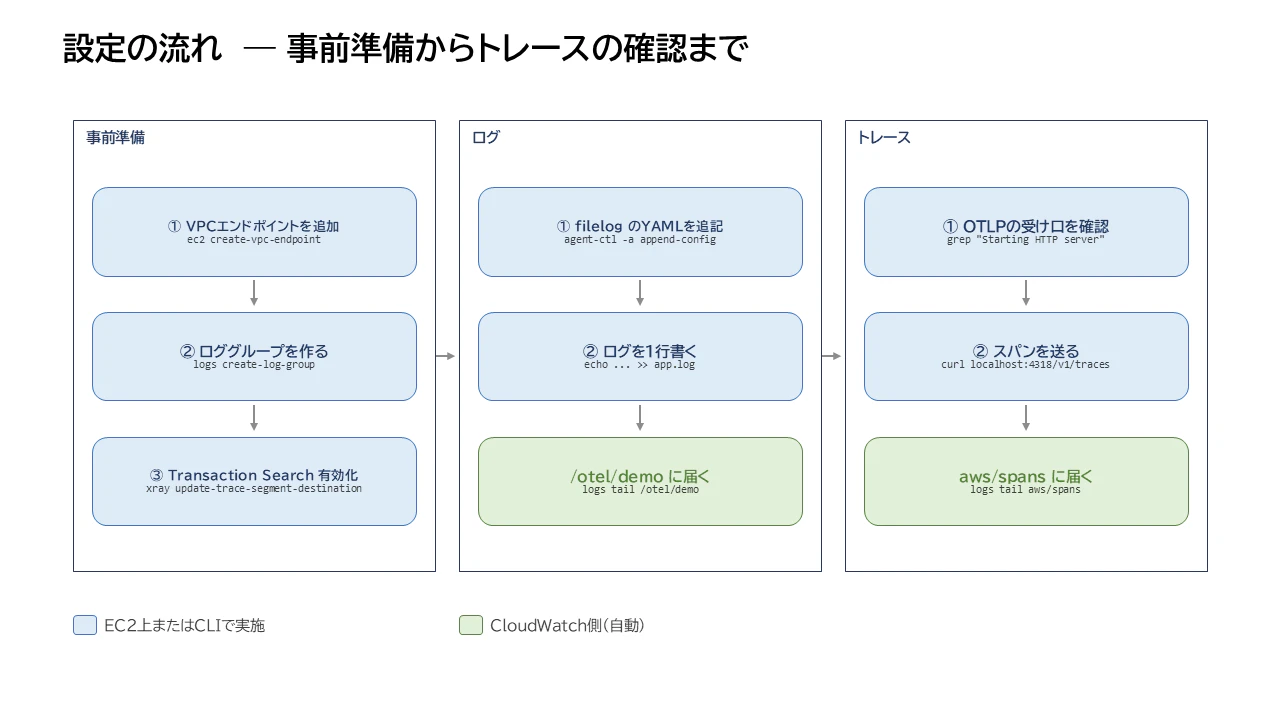

設定の流れを並べると次のようになります。水色が EC2 上または CLI で実施する設定、緑が CloudWatch 側で自動的に動く部分です。

事前準備

① VPC エンドポイントを追加する

プライベートサブネットなので、宛先ごとにインターフェース型の VPC エンドポイントが必要です。メトリクスの monitoring に加えて、logs と xray を作ります。

aws ec2 create-vpc-endpoint --region us-east-1 --vpc-endpoint-type Interface --vpc-id vpc-xxxxxxxx --service-name com.amazonaws.us-east-1.logs --subnet-ids subnet-xxxxxxxx --security-group-ids sg-xxxxxxxx --private-dns-enabled
aws ec2 create-vpc-endpoint --region us-east-1 --vpc-endpoint-type Interface --vpc-id vpc-xxxxxxxx --service-name com.amazonaws.us-east-1.xray --subnet-ids subnet-xxxxxxxx --security-group-ids sg-xxxxxxxx --private-dns-enabled

② ロググループを作る

OTLP のログエンドポイントは既存のロググループへ書き込む仕様なので、宛先は先に作っておきます。あとで YAML のヘッダに指定する /otel/demo を作ります。

aws logs create-log-group --log-group-name /otel/demo --region us-east-1

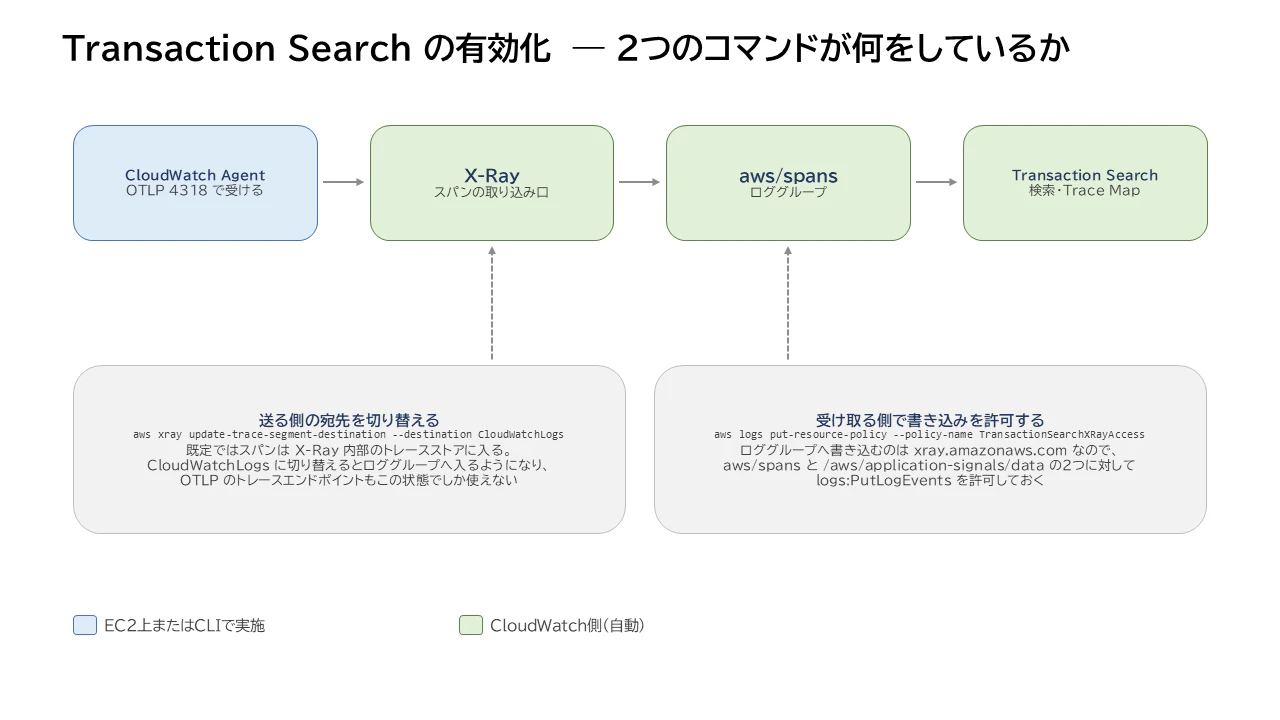

③ Transaction Search を有効にする

必要なコマンドは2つです。やっているのは「受け取る側の許可」と「送る側の宛先の切り替え」の2つだけで、どちらもアカウント単位の設定なので、EC2 ロールではなく作業者の権限で実行します。

1つ目は CloudWatch Logs 側のリソースポリシーです。スパンをロググループへ書き込むのは X-Ray のサービス（xray.amazonaws.com）なので、aws/spans と /aws/application-signals/data の2つに対して logs:PutLogEvents を許可します。

ACCOUNT_ID=$(aws sts get-caller-identity --query Account --output text) && aws logs put-resource-policy --region us-east-1 --policy-name TransactionSearchXRayAccess --policy-document '{"Version":"2012-10-17","Statement":[{"Sid":"TransactionSearchXRayAccess","Effect":"Allow","Principal":{"Service":"xray.amazonaws.com"},"Action":"logs:PutLogEvents","Resource":["arn:aws:logs:us-east-1:'"$ACCOUNT_ID"':log-group:aws/spans:*","arn:aws:logs:us-east-1:'"$ACCOUNT_ID"':log-group:/aws/application-signals/data:*"],"Condition":{"ArnLike":{"aws:SourceArn":"arn:aws:xray:us-east-1:'"$ACCOUNT_ID"':*"},"StringEquals":{"aws:SourceAccount":"'"$ACCOUNT_ID"'"}}}]}'

2つ目は X-Ray 側の保存先の切り替えです。既定ではスパンは X-Ray が内部に持つトレースストアに入りますが、CloudWatchLogs に切り替えるとロググループへ入るようになります。

aws xray update-trace-segment-destination --destination CloudWatchLogs --region us-east-1

Status が ACTIVE になっていることを確認します。反映まで10分ほどかかります。

aws xray get-trace-segment-destination --region us-east-1

メトリクスとログの設定

① ベースの JSON を用意する

前回と同じ JSON に grpc_endpoint を足したものです。この otlp の受け口が、あとでトレースの入口になります。

sudo tee /tmp/agent.json > /dev/null <<'EOF'
{
  "agent": {
    "metrics_collection_interval": 60
  },
  "opentelemetry": {
    "collect": {
      "otlp": {
        "grpc_endpoint": "0.0.0.0:4317",
        "http_endpoint": "0.0.0.0:4318"
      }
    }
  }
}
EOF

② YAML を書く

メトリクスとログの2本のパイプラインを1つのファイルにまとめます。前回の YAML に、ログの受け口（filelog）・署名（sigv4auth/cwlogs）・送信先（otlphttp/cwlogs）を足した形です。

sudo tee /tmp/otel.yaml > /dev/null <<'EOF'
receivers:
  hostmetrics/cwagent:
    collection_interval: 60s
    scrapers:
      cpu:
        metrics:
          system.cpu.utilization:
            enabled: true
      memory:
        metrics:
          system.memory.utilization:
            enabled: true
      filesystem:
        include_fs_types:
          fs_types: [xfs, ext4]
          match_type: strict
        metrics:
          system.filesystem.utilization:
            enabled: true

  filelog/cwagent:
    include: [/var/log/otel-demo/app.log]
    start_at: beginning

processors:
  resourcedetection/cwagent:
    detectors: [env, ec2]
    ec2:
      tags:
        - ^Name$
  resource/cwagent:
    attributes:
      - key: service.name
        value: otel-demo
        action: upsert
      - key: deployment.environment
        value: test
        action: upsert
  batch/cwagent:
    send_batch_size: 200
    timeout: 10s

extensions:
  sigv4auth/cwmetrics:
    region: us-east-1
    service: monitoring
  sigv4auth/cwlogs:
    region: us-east-1
    service: logs

exporters:
  otlphttp/cwmetrics:
    metrics_endpoint: https://monitoring.us-east-1.amazonaws.com/v1/metrics
    auth:
      authenticator: sigv4auth/cwmetrics
  otlphttp/cwlogs:
    logs_endpoint: https://logs.us-east-1.amazonaws.com/v1/logs
    headers:
      x-aws-log-group: /otel/demo
      x-aws-log-stream: default
    auth:
      authenticator: sigv4auth/cwlogs
  debug/cwagent:
    verbosity: detailed

service:
  extensions: [sigv4auth/cwmetrics, sigv4auth/cwlogs]
  pipelines:
    metrics/cwagent:
      receivers: [hostmetrics/cwagent]
      processors: [resourcedetection/cwagent, resource/cwagent, batch/cwagent]
      exporters: [otlphttp/cwmetrics, debug/cwagent]
    logs/cwagent:
      receivers: [filelog/cwagent]
      processors: [resourcedetection/cwagent, resource/cwagent, batch/cwagent]
      exporters: [otlphttp/cwlogs, debug/cwagent]
EOF

ログでメトリクスと違うのは3点です。sigv4auth の service が logs になること、otlphttp が metrics_endpoint ではなく logs_endpoint を持つこと、そして headers で宛先のロググループとログストリームを指定することです。

③ 設定を反映する

ベースの JSON で起動してから YAML を append します。前回と同じコマンドです。

sudo /opt/aws/amazon-cloudwatch-agent/bin/amazon-cloudwatch-agent-ctl -a fetch-config -c file:/tmp/agent.json -s && sudo /opt/aws/amazon-cloudwatch-agent/bin/amazon-cloudwatch-agent-ctl -a append-config -c file:/tmp/otel.yaml -s

④ ログを書いて届くか確認する

読み取り元のファイルを作り、行を1つ足します。エージェントが読めるようにパーミッションを設定します。

sudo mkdir -p /var/log/otel-demo && sudo touch /var/log/otel-demo/app.log && sudo chmod 755 /var/log/otel-demo && sudo chmod 644 /var/log/otel-demo/app.log

sudo sh -c 'echo "$(date -Is) INFO order accepted id=1001" >> /var/log/otel-demo/app.log'

ロググループに届いたかは CLI で確認できます。

sleep 30 && aws logs tail /otel/demo --since 5m --region us-east-1

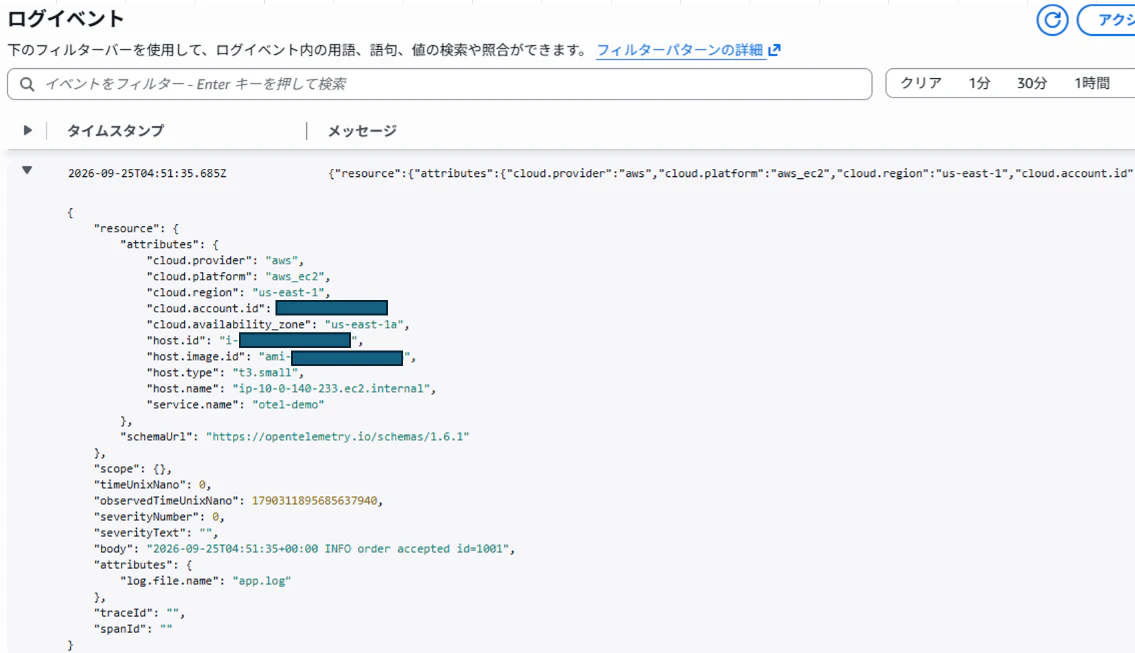

CloudWatch コンソールからも確認します。上記で書いた行が body に追加されています。

トレースの設定

① OTLP の受け口を確認する

トレースは YAML を書きません。ベースの JSON で OTLP の受け口（4318）を開けていれば、エージェントが X-Ray のエンドポイントへ送信します。受け口が起動しているかはエージェントのログで確認します。

sudo grep "Starting HTTP server" /opt/aws/amazon-cloudwatch-agent/logs/amazon-cloudwatch-agent.log | tail -n 5

② スパンを送る

アプリを計装する場合は OTel SDK のエクスポーターを http://localhost:4318 に向けますが、ここでは中身が見えるように OTLP の JSON を直接投げます。親子2つのスパンを作ります。

TRACE_ID=$(openssl rand -hex 16) && ROOT_ID=$(openssl rand -hex 8) && CHILD_ID=$(openssl rand -hex 8) && END=$(date +%s%N) && START=$((END - 500000000)) && CSTART=$((START + 100000000)) && CEND=$((END - 100000000)) && echo "$TRACE_ID"

curl -s -o /dev/null -w '%{http_code}\n' -X POST http://localhost:4318/v1/traces -H 'Content-Type: application/json' -d @- <<EOF
{
  "resourceSpans": [{
    "resource": {
      "attributes": [
        {"key": "service.name", "value": {"stringValue": "otel-demo"}}
      ]
    },
    "scopeSpans": [{
      "scope": {"name": "manual"},
      "spans": [
        {
          "traceId": "$TRACE_ID",
          "spanId": "$ROOT_ID",
          "name": "GET /orders",
          "kind": 2,
          "startTimeUnixNano": "$START",
          "endTimeUnixNano": "$END",
          "attributes": [
            {"key": "http.request.method", "value": {"stringValue": "GET"}},
            {"key": "url.path", "value": {"stringValue": "/orders"}},
            {"key": "http.response.status_code", "value": {"intValue": 200}}
          ],
          "status": {"code": 1}
        },
        {
          "traceId": "$TRACE_ID",
          "spanId": "$CHILD_ID",
          "parentSpanId": "$ROOT_ID",
          "name": "SELECT orders",
          "kind": 3,
          "startTimeUnixNano": "$CSTART",
          "endTimeUnixNano": "$CEND",
          "attributes": [
            {"key": "db.system", "value": {"stringValue": "postgresql"}}
          ],
          "status": {"code": 1}
        }
      ]
    }]
  }]
}
EOF

200 が返れば、エージェントが受け取って X-Ray のエンドポイントへ転送しています。

③ aws/spans に入ったスパンを見る

スパンは aws/spans に入るので、ここも CLI で確認できます。

sleep 60 && aws logs tail aws/spans --since 10m --region us-east-1

ルートスパンは次のようになっていました（見やすいように改行しています）。

2026-09-25T05:09:05.131000+00:00 default {
  "resource": {
    "attributes": {
      "deployment.environment.name": "aws_ec2:default",
      "service.name": "otel-demo",
      "cloud.region": "us-east-1",
      "host.image.id": "ami-xxxxxxxxxxxx",
      "host.type": "t3.small",
      "cloud.availability_zone": "us-east-1a",
      "cloud.provider": "aws",
      "cloud.account.id": "xxxxxxxxxxxx",
      "cloud.resource_id": "arn:aws:ec2:us-east-1:xxxxxxxxxxxx:instance/i-xxxxxxxxxxxx",
      "host.name": "ip-10-0-xxx-xxx.ec2.internal",
      "cloud.platform": "aws_ec2",
      "host.id": "i-xxxxxxxxxxxx"
    }
  },
  "scope": {
    "name": "manual",
    "version": "",
    "attributes": {
      "cloudwatch.solution": "otel-otlp",
      "cloudwatch.source": "cloudwatch-agent"
    }
  },
  "traceId": "c71c228c997fd8357ee53220079399b5",
  "spanId": "b1eb4adbdd960d09",
  "flags": 0,
  "name": "GET /orders",
  "kind": "SERVER",
  "startTimeUnixNano": 1790312944631642214,
  "endTimeUnixNano": 1790312945131642214,
  "durationNano": 500000000,
  "attributes": {
    "aws.local.service": "otel-demo",
    "aws.local.operation": "GET /orders",
    "http.status_code": 200,
    "aws.span.kind": "LOCAL_ROOT",
    "url.path": "/orders",
    "http.request.method": "GET",
    "telemetry.extended": "true",
    "PlatformType": "AWS::EC2",
    "http.response.status_code": 200,
    "aws.local.environment": "aws_ec2:default"
  },
  "status": {"code": "OK"}
}

子スパンは resource と scope が同じなので、違う部分だけ抜き出します。

  "traceId": "c71c228c997fd8357ee53220079399b5",
  "spanId": "15a78a482fe11828",
  "parentSpanId": "b1eb4adbdd960d09",
  "name": "SELECT orders",
  "kind": "CLIENT",
  "durationNano": 300000000,
  "attributes": {
    "aws.local.service": "otel-demo",
    "aws.local.operation": "UnmappedOperation",
    "aws.span.kind": "CLIENT",
    "telemetry.extended": "true",
    "db.system": "postgresql",
    "PlatformType": "AWS::EC2",
    "aws.remote.service": "postgresql",
    "aws.local.environment": "aws_ec2:default",
    "aws.remote.operation": "UnknownRemoteOperation"
  },
  "status": {"code": "OK"}

子の parentSpanId がルートの spanId と一致していて、2つが1本のトレースとして繋がっています。

④ トランザクション検索で確認する

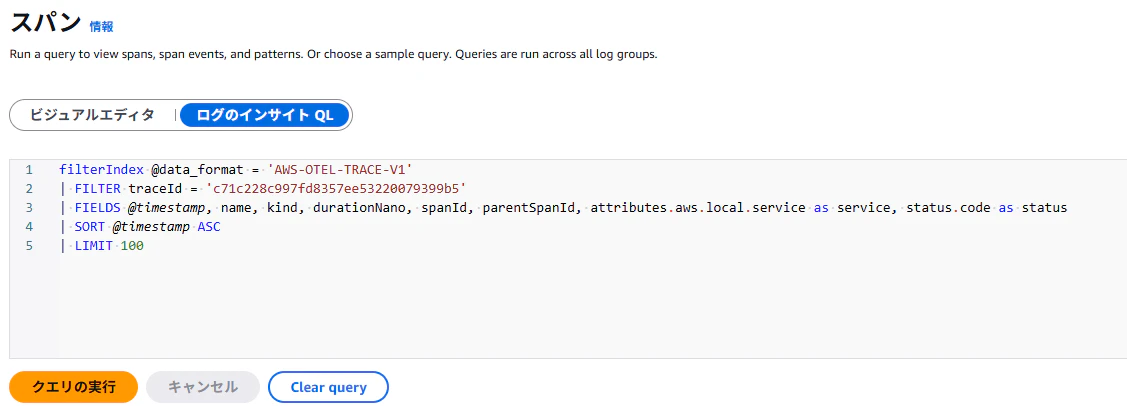

コンソールからは CloudWatch → Application Signals（APM）→ トランザクション検索で見ます。既定で入っているクエリに traceId の絞り込みを足すと、送ったスパンだけが出ます。

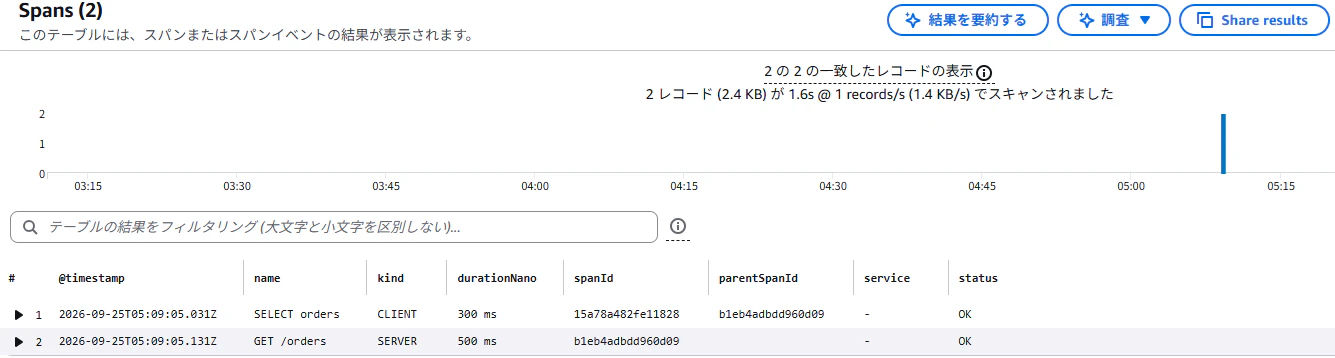

結果は2行になります。

まとめ

メトリクス・ログ・トレースの3つを同じ CloudWatch Agent 1本で送れることが確認できました。宛先とサービス名がシグナルごとに違うだけで、書き方の構造は同じです。
