Linuxデバイスドライバ（その３）

カーネルに組み込まれたデバイスドライバ

M5Stack CoreMP135を用いて、カーネルに組み込まれたデバイスドライバにトライする。機能的には「その２」と同じで、ボタンおよびLEDの制御である。なお、「M5Stack CoreMP135にさわる（その２：DebianのBuild）」も参考。ChatGPTをかなり利用。

特徴

最初からカーネルに組み込む方法は、モジュールロード方式と比べると、作法が異なるらしい。

モジュールロード	カーネル組み込み
module_init()	builtin_platform_driver()
init()	probe()
exit()	remove()
手動ロード(insmod)	Device Tree(DT)による自動的な組み込み

流れ的に下記となる。

1. kernel起動
2. DT読み込み
3. builtin_platform_driverによる登録
4. DTのcompatibleスキャンおよび該当デバイス発見
5. probe()がCall

ソースコード

コード内に適宜コメント追記（「その２」のコードコメントも参照）。ほとんど、ChatGPT作成コード。ただし、１回目に提示されたコードでは、コンパイルできず。この辺りはなんとかならないものか、、、（ChatGPTに依頼すると、時々、この手の状況が発生する）。

gpio_test.c

#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/platform_device.h>
#include <linux/of.h>
#include <linux/gpio/consumer.h>
#include <linux/interrupt.h>
#include <linux/workqueue.h>
#include <linux/wait.h>
#include <linux/jiffies.h>
#include <linux/miscdevice.h>
#include <linux/fs.h>
#include <linux/uaccess.h>

#define DEBOUNCE_MS 50

/* ドライバプライベートデータ */
struct gpio_test_dev {
	struct device *dev;

	/* GPIO */                   /* GPIO */
	struct gpio_desc *button;    /* ボタン */
	struct gpio_desc *led;       /* LED */

	/* IRQ / debounce */
	int irq;                     /* 割り込み */
	struct work_struct work;     /* 割り込み時に実行される関数にリンクする変数 */
	unsigned long last_jiffies;　/* Timer割り込み回数 */

	/* event */
	wait_queue_head_t wq;       /* 割り込みQueue変数 */
	int event;                  /* 処理イベント発生 */
	int pressed;                /* ボタン押下発生 */

	/* misc devices */
	struct miscdevice misc_button;  /* カーネルへの登録（ボタン） */
	struct miscdevice misc_led;     /* カーネルへの登録（LED） */
};

/* ----- /dev/gpio_button ----- */
/* 割り込み時に実行される関数 */
static void gpio_test_work(struct work_struct *work)
{
	struct gpio_test_dev *gt =
		container_of(work, struct gpio_test_dev, work);
	unsigned long now = jiffies;  /* 起動からのTimer割り込み回数 */
	int val;

	if (time_before(now,
	    gt->last_jiffies + msecs_to_jiffies(DEBOUNCE_MS)))
		goto out;                 /* チャタリング対策時間内であれば抜ける */

	gt->last_jiffies = now;       /* 現在のTimer割り込み回数の記録 */

	/* 現在のGPIO値を取得 */
	val = gpiod_get_value(gt->button);

	/*
	 *  val == 0      being pushed  押下（プルアップのため0）
	 *  pressed == 0  not notified  未通知
	 */
	if (val == 0 && gt->pressed == 0) {
	  gt->pressed = 1;                /* 押下あり */
	  gt->event = 1;                  /* イベント処理済み */
	  wake_up_interruptible(&gt->wq); /* Readルーチンwakeup */
	  dev_dbg(gt->dev, "gpio_test_work: button pressed; wake_up\n");  /* デバッグON時にカーネルログに記録（dmesg） */
	}

	/*
	 *  val == 1     button released  ボタンリリース
	 */
	if (val == 1)
	  gt->pressed = 0;              /* 押下されていない */

out:
	enable_irq(gt->irq);            /* 割り込み許可 */
}

/* 割り込みハンドラ */
static irqreturn_t gpio_test_irq(int irq, void *data)
{
	struct gpio_test_dev *gt = data;

	disable_irq_nosync(irq);   /* 新しい割り込み禁止 */
	schedule_work(&gt->work);  /* workにリンクしているgpio_test_work()を後ほど実行(ハンドラをすぐに抜けるため) */
	return IRQ_HANDLED;        /* 割り込み処理完了 */
}

/* ボタンデバイスopen */
static int gpio_button_open(struct inode *inode, struct file *file)
{
	struct miscdevice *mdev = file->private_data;
	struct gpio_test_dev *gt =
		container_of(mdev, struct gpio_test_dev, misc_button);

	file->private_data = gt;
	dev_dbg(gt->dev, "gpio_button_open\n");
	return 0;
}

/* ボタンデバイスread */
static ssize_t gpio_button_read(struct file *file,
				char __user *buf,
				size_t count,
				loff_t *ppos)
{
	struct gpio_test_dev *gt = file->private_data;
	int ret;
	const char msg[] = "Pressed\n";  /* ユーザーランドに返る文字列 */

	if (*ppos)
		return 0;

	dev_dbg(gt->dev, "gpio_button_read: waiting event\n");
    /* イベント待ち（ブロック） */
	ret = wait_event_interruptible(gt->wq, gt->event);
	dev_dbg(gt->dev, "gpio_button_read: event happend\n");
	if (ret)
		return ret;

	gt->event = 0;        /* イベント初期化 */

	if (copy_to_user(buf, msg, sizeof(msg)))  /* ユーザーランドへ文字列コピー */
		return -EFAULT;

	*ppos = sizeof(msg);
	return sizeof(msg);   /* 文字列長さをリターン */
}

/* ファイルオペレーション（ボタン用） */
static const struct file_operations gpio_button_fops = {
	.owner = THIS_MODULE,
	.open  = gpio_button_open,  /* openエントリ */
	.read  = gpio_button_read,  /* readエントリ */
};

/* ----- /dev/gpio_led ----- */
/* LEDデバイスopen */
static int gpio_led_open(struct inode *inode, struct file *file)
{
	struct miscdevice *mdev = file->private_data;
	struct gpio_test_dev *gt =
		container_of(mdev, struct gpio_test_dev, misc_led);

	file->private_data = gt;
	dev_dbg(gt->dev, "gpio_led_open\n");
	return 0;
}

/* LEDデバイスwrite */
static ssize_t gpio_led_write(struct file *file,
			      const char __user *buf,
			      size_t count,
			      loff_t *ppos)
{
	struct gpio_test_dev *gt = file->private_data;
	char c;

	if (copy_from_user(&c, buf, 1))  /* ユーザーランドからのwrite内容をコピー */
		return -EFAULT;
	dev_dbg(gt->dev, "gpio_led_write: %c\n", c);

	if (c == '1')                     /* 1 */
		gpiod_set_value(gt->led, 1);  /* GPIO ON */
	else if (c == '0')                /* 0 */
		gpiod_set_value(gt->led, 0);  /* GPIO OFF */

	return count;
}

/* ファイルオペレーション（LED用） */
static const struct file_operations gpio_led_fops = {
	.owner = THIS_MODULE,
	.open  = gpio_led_open,   /* openエントリ */
	.write = gpio_led_write,  /* writeエントリ */
};

/* ----- probe ----- */
static int gpio_test_probe(struct platform_device *pdev)
{
	struct gpio_test_dev *gt;
	int ret;

    /* プライベートデータ用領域確保 */
	gt = devm_kzalloc(&pdev->dev, sizeof(*gt), GFP_KERNEL);
	if (!gt)
		return -ENOMEM;

	gt->dev = &pdev->dev;
    /* 割り込み処理ルーチン登録 */
	init_waitqueue_head(&gt->wq);
	INIT_WORK(&gt->work, gpio_test_work);

    /* ボタン関連初期処理 */
	gt->button = devm_gpiod_get(&pdev->dev, "button", GPIOD_IN);
	if (IS_ERR(gt->button))
		return PTR_ERR(gt->button);
	gt->pressed = 0;

    /* LED関連初期処理 */
	gt->led = devm_gpiod_get(&pdev->dev, "led", GPIOD_OUT_LOW);
	if (IS_ERR(gt->led))
		return PTR_ERR(gt->led);

    /* 割り込み関連初期処理 */
	gt->irq = gpiod_to_irq(gt->button);
	if (gt->irq < 0)
		return gt->irq;

	ret = devm_request_irq(&pdev->dev,
			       gt->irq,
			       gpio_test_irq,
			       IRQF_TRIGGER_FALLING,
			       "gpio_button",
			       gt);
	if (ret)
		return ret;

	/* ボタンデバイス登録 */
	gt->misc_button.minor = MISC_DYNAMIC_MINOR;
	gt->misc_button.name  = "gpio_button";
	gt->misc_button.fops  = &gpio_button_fops;

	ret = misc_register(&gt->misc_button);
	if (ret)
		return ret;

	gt->misc_button.this_device->driver_data = gt;

	/* LEDデバイス登録 */
	gt->misc_led.minor = MISC_DYNAMIC_MINOR;
	gt->misc_led.name  = "gpio_led";
	gt->misc_led.fops  = &gpio_led_fops;

	ret = misc_register(&gt->misc_led);
	if (ret) {
		misc_deregister(&gt->misc_button);
		return ret;
	}

	gt->misc_led.this_device->driver_data = gt;

    /* ドライバ登録 */
	platform_set_drvdata(pdev, gt);
	dev_info(&pdev->dev, "gpio_button / gpio_led ready\n");  /* カーネルログ（dmesg） */
	return 0;
}

/* ----- remove ----- */
static int gpio_test_remove(struct platform_device *pdev)
{
	struct gpio_test_dev *gt = platform_get_drvdata(pdev);

    /* 解放処理 */
	misc_deregister(&gt->misc_led);
	misc_deregister(&gt->misc_button);
	cancel_work_sync(&gt->work);
	dev_info(&pdev->dev, "gpio_button / gpio_led end\n");
	return 0;
}

/* ----- Device Tree (DT) 用 ----- */
static const struct of_device_id gpio_test_of_match[] = {
	{ .compatible = "m5stack,gpio-test" },
	{ }
};
MODULE_DEVICE_TABLE(of, gpio_test_of_match);

static struct platform_driver gpio_test_driver = {
	.probe  = gpio_test_probe,
	.remove = gpio_test_remove,
	.driver = {
		.name           = "gpio_test",
		.of_match_table = gpio_test_of_match,
	},
};

/* ドライバ登録 */
builtin_platform_driver(gpio_test_driver);

MODULE_LICENSE("GPL");

なお、下記コマンドにより、dev_dbg()のメッセージ（デバッグログ）がカーネルログに記録される。

$ echo 'file gpio_test.c +p' > /sys/kernel/debug/dynamic_debug/control

オフにするには、下記コマンドを実行。"+"でON、"-"でOFFという意味。

$ echo 'file gpio_test.c -p' > /sys/kernel/debug/dynamic_debug/control

また、上記コードでは、readするしないかかわらず、割り込み（ボタン押下）を必ず検出するアルゴリズムとなっているので、readせずにボタン押下しても割り込みが発生し、その後readするとreadが即リターンする。

Device Tree（DT）

詳細については、下記を参照。

• Linux Device Treeのはなし

ハードウェア（ペリフェラル）を制御する上での情報（アドレスなど）を格納したものである。一般的に、”arch/arm/boot/dts”に、DT情報が存在する。後述する方法で、カーネルBuild環境を構築すると、下記ディレクトリに、dts(device tree source)、dtsi(dts incluce)、dtb(device tree binary)が配置される。

CoreMP135_buildroot-external-st/tools/build_coremp135_buidlroot/CoreMP135_buildroot/output/build/linux-custom/arch/arm/boot/dts

$ ls  stm32mp135f-coremp135.dt*
stm32mp135f-coremp135.dtb  stm32mp135f-coremp135.dts

対象となるDTはstm32mp135f-coremp135.dtsであり、下記は、追加および修正内容である。

まず、”/ { ... };”（ルートノード）内の最後に下記記載を行う。

gpio_test: gpio-test {
	compatible = "m5stack,gpio-test";

	button-gpios = <&gpioc 6 GPIO_ACTIVE_LOW>;
	led-gpios    = <&gpioc 7 GPIO_ACTIVE_HIGH>;
};

その１でも記載したとおり、PC6およびPC7を利用しているUARTを無効化する（下記）。

&usart6 {
	status = "disabled";
};

PC6およびPC7をGPIOとして利用するための定義。下記を最後に追加。

&pinctrl {
	pc6_pc7_gpio: pc6-pc7-gpio {
		pins {
			/* PC6: Button input */
			pinmux = <STM32_PINMUX('C', 6, GPIO)>;
			bias-pull-up;
		};

		pins2 {
			/* PC7: LED output */
			pinmux = <STM32_PINMUX('C', 7, GPIO)>;
			drive-push-pull;
			bias-disable;
		};
	};
};

なお、ボタンが接続されるPC6には、プルアップ（bias-pull-up）の設定を行う。ファイルの最後に、下記を追加。

/ {
    aliases {
        gpioc = &{/soc/pinctrl@50002000/gpio@50004000};
    };
};

このアドレスらしき数値は、dtsiファイル内に記載されている。下記ファイルに、上記アドレス情報が見つかる。

stm32mp131.dtsi

...
                pinctrl: pinctrl@50002000 {
                        #address-cells = <1>;
                        #size-cells = <1>;
                        compatible = "st,stm32mp135-pinctrl";
                        ranges = <0 0x50002000 0x8400>;
                        interrupt-parent = <&exti>;
                        st,syscfg = <&exti 0x60 0xff>;
                        pins-are-numbered;
...
                        gpioc: gpio@50004000 {
                                gpio-controller;
                                #gpio-cells = <2>;
                                interrupt-controller;
                                #interrupt-cells = <2>;
                                reg = <0x2000 0x400>;
                                clocks = <&rcc GPIOC>;
                                st,bank-name = "GPIOC";
                                ngpios = <16>;
                                gpio-ranges = <&pinctrl 0 32 16>;
                        };

...

今回の対象となるstm32mp135f-coremp135.dtsのincludeファイルを一つ一つ辿ると、stm32mp131.dtsiがincludeされているようだ（詳細略）

stm32mp135f-coremp135.dts

...

#include <dt-bindings/gpio/gpio.h>
#include <dt-bindings/input/input.h>
#include <dt-bindings/leds/common.h>
#include <dt-bindings/rtc/rtc-stm32.h>
#include "stm32mp135.dtsi"
#include "stm32mp13xf.dtsi"
#include "stm32mp13-pinctrl.dtsi"

...

イメージBuild

下記は最終結果、正直、最も苦労したところである。Ubuntu上で実施している。

カーネルBuild環境作成

本家サイトに従い、ソースコードなどを取得する。

$ git clone https://github.com/m5stack/CoreMP135_buildroot-external-st.git

Build。

$ cd CoreMP135_buildroot-external-st/tools/
$ sudo ./creat_coremp135_debian12_image.sh

...

/home/undeux3/proj/CoreMP135/CoreMP135_buildroot-external-st/tools
M5_CoreMP135_debian12_20260209.img creat success!

debian用のイメージとともに、カーネルBuild環境が作成される。

$ cd CoreMP135_buildroot-external-st/tools/\
build_coremp135_buidlroot/CoreMP135_buildroot
$
$ sudo chown -R $USER:$USER .

編集などが容易となるよう、所有者の変更を行なっておく。

デバイスドライバBuildに向けて

Miscデバイスとして登録する。

cd output/build/linux-custom/drivers/misc/

ソースコード

前述ソースコードを、”gpio_test.c”として、このディレクリに配置。

Makefile

gpio_test.cコンパイル用定義の追加。

obj-$(CONFIG_GPIO_TEST) 	+= gpio_test.o

Kconfig

menuconfig用定義の追加。

config GPIO_TEST
	tristate "M5Stack CoreMP135 GPIO Button/LED driver"
	depends on GPIOLIB && OF
	help
	  GPIO button (PC6) and LED (PC7) driver for CoreMP135.

BuildするTopディレクトに戻り、”make menuconfig”実施。

$ cd ~/proj/CoreMP135/CoreMP135_buildroot-external-st/tools/build_coremp135_buidlroot/CoreMP135_buildroot
$ make menuconfig

ここでは、単に”Save”するのみ。次に、本デバイスドライバの取り込み実施。

$ linux-menuconfig

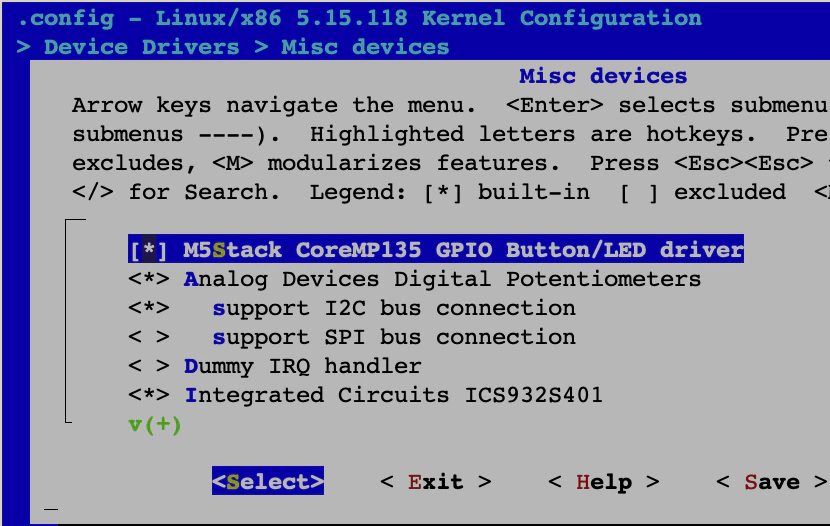

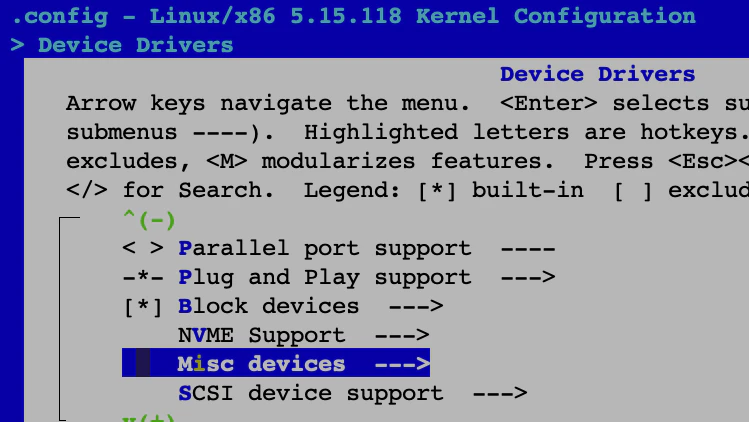

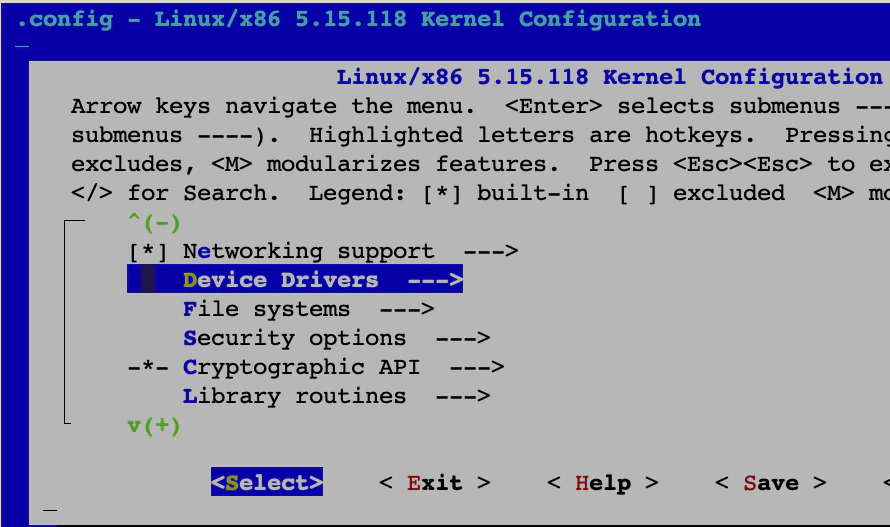

Device Drivers --> Misc devices にて、選択できる（下記参照）。

ここで、”Save”する。

$ ls -l output/build/linux-custom/.config
-rw-r--r-- 1 name1 name1 193035  2月 10 09:33 output/build/linux-custom/.config

本デバイスドライバを含んだ”.config”が作成される。

Build

$ make

終了後、オプジェクトができていることを確認。

$ ls -l output/build/linux-custom/drivers/misc/gpio_test.*
-rw-r--r-- 1 name1 name1   6417  2月 10 09:16 output/build/linux-custom/drivers/misc/gpio_test.c
-rw-r--r-- 1 name1 name1 125892  2月 10 09:36 output/build/linux-custom/drivers/misc/gpio_test.o

DTS,DTB

$ ls output/build/linux-custom/arch/arm/boot/dts/stm32mp135f-coremp135.dt*
output/build/linux-custom/arch/arm/boot/dts/stm32mp135f-coremp135.dtb
output/build/linux-custom/arch/arm/boot/dts/stm32mp135f-coremp135.dts

上記”stm32mp135f-coremp135.dts”を修正（前述の内容）、DTBを作成するのであるが、ここは手動で実施する必要があった。

$ cpp -nostdinc \
  -I include \
  -I arch/arm/boot/dts \
  -undef -x assembler-with-cpp \
  arch/arm/boot/dts/stm32mp135f-coremp135.dts \
  /tmp/stm32mp135f-coremp135.dts.pp
$
$ dtc -I dts -O dtb \
  /tmp/stm32mp135f-coremp135.dts.pp \
  -o arch/arm/boot/dts/stm32mp135f-coremp135.dtb

creat_coremp135_debian12_image.sh修正

本Scriptをそのまま実行しても、上記で作成したstm32mp135f-coremp135.dtbは使われない。無理やりコピーする必要があるようで、Scriptを修正する。

creat_coremp135_debian12_image.sh

mkdir -p rootfs_overlay ;sudo cp rootfs/boot rootfs_overlay/ -a
# 下記1行を追加（上記cpで別のdtbが使われてしまうので）
sudo cp \
  ../build_coremp135_buidlroot/CoreMP135_buildroot/output/build/linux-custom/arch/arm/boot/dts/stm32mp135f-coremp135.dtb \
  rootfs_overlay/boot/stm32mp135f-coremp135.dtb
mkdir -p rootfs_overlay/usr/lib ;sudo cp rootfs/lib/modules rootfs_overlay/usr/lib/ -a
mkdir -p rootfs_overlay/usr/lib ;sudo cp rootfs/lib/firmware rootfs_overlay/usr/lib/ -a

再Build

$ cd ~/proj/CoreMP135/CoreMP135_buildroot-external-st/tools/
$ sudo ./creat_coremp135_debian12_image.sh

....

/home/undeux3/proj/CoreMP135/CoreMP135_buildroot-external-st/tools
M5_CoreMP135_debian12_20260210.img creat success!

作成された”M5_CoreMP135_debian12_20260210.img”を、マイクロSDに書き込む。

$ sudo dd if=./M5_CoreMP135_debian12_20260210.img of=/dev/sdb bs=4M

検証

マイクロSDを本体に入れて起動。デバッグログをONにした状態で実施。コマンドdmesgにて、メッセージを確認できる。

起動

# dmesg | grep gpio_test
[    0.680360] gpio_test gpio-test: gpio_button / gpio_led ready
#
# ls /dev/gpio*
/dev/gpio_button  /dev/gpiochip1  /dev/gpiochip4  /dev/gpiochip7
/dev/gpio_led     /dev/gpiochip2  /dev/gpiochip5  /dev/gpiochip8
/dev/gpiochip0    /dev/gpiochip3  /dev/gpiochip6

デバイス登録ログが見える。また、デバイス（/dev/gpio_button, /dev/gpio_led）が作成されている。

LED

# echo 1 > /dev/gpio_led
# echo 0 > /dev/gpio_led
# dmesg | tail
...

[  346.998467] gpio_test gpio-test: gpio_led_open
[  346.998583] gpio_test gpio-test: gpio_led_write: 1
[  350.512281] gpio_test gpio-test: gpio_led_open
[  350.512399] gpio_test gpio-test: gpio_led_write: 0

ボタン

# cat /dev/gpio_button
Pressed
# dmesg | tail
...

[  390.397815] gpio_test gpio-test: gpio_button_open
[  390.397982] gpio_test gpio-test: gpio_button_read: waiting event
[  399.788052] gpio_test gpio-test: gpio_button_read: event happend
[  399.790530] gpio_test gpio-test: gpio_test_work: button pressed; wake_up

終わりに

正しくボタン押下を検出しないこともあった。上記コードでは、立ち下がり検出（IRQF_TRIGGER_FALLING）となっている。このあたりは、ハードウェアの特性に従って、適切に調整（修正）する必要があるだろう。

ただ、カーネルに組み込まれたデバイスドライバを実現することが、今回の目的であり、機能実現やコードの正確性は、別の機会としたい。
