@infinite1oop(H T)

FRDM-MCXA153（その２：FreeRTOS）

0
Posted at

FRDM-MCXA153でFreeRTOSを扱う

久しぶりにRTOSを実感することも兼ねて、NXP製FRDM-MCXA153でFreeRTOSを使ってみる。適宜、AIさん利用。

MCUXpresso

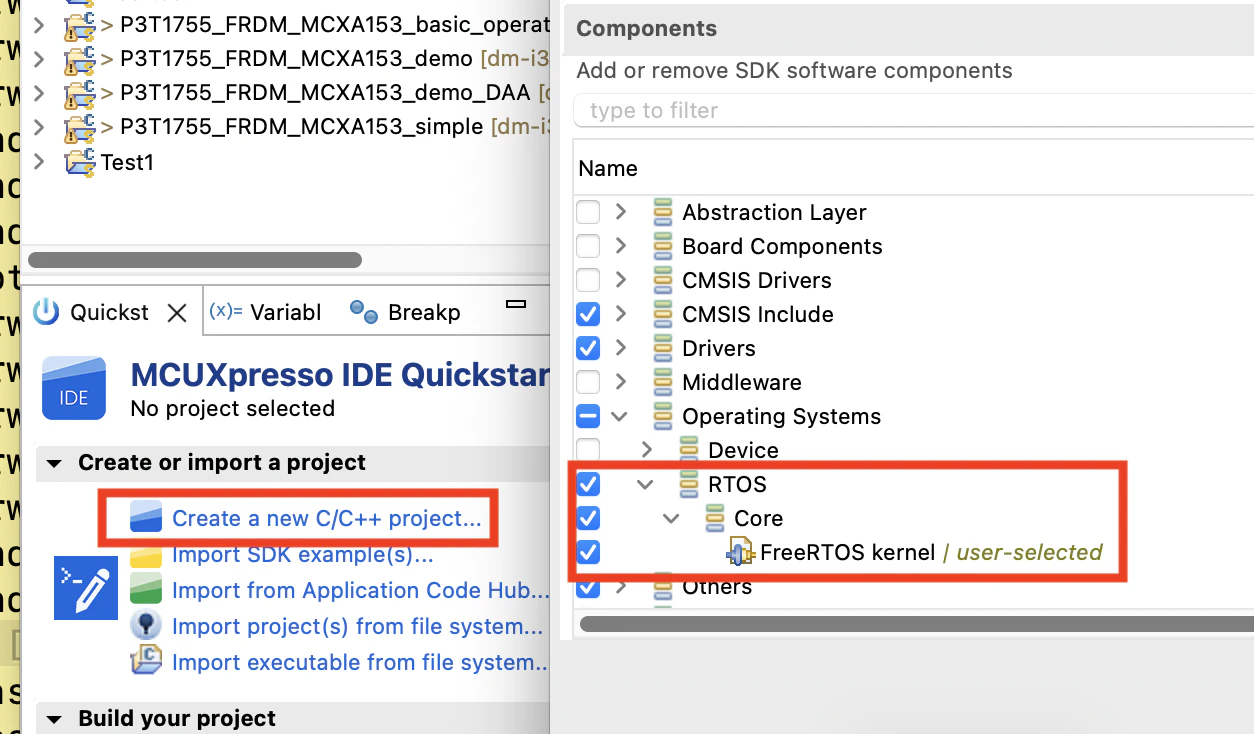

当初、スクラッチからProjectを作成をしていた。


FreeRTOSコンポーネントの選択をしても、Buildできずじまい。おそらく、Makefileの記述やらIncludeやライブラリやらの不足なのであろう。原因を追いかけるのが本質ではなかったため、サンプルFreeRTOSプロジェクトをCopy＆Pasteすることにした。

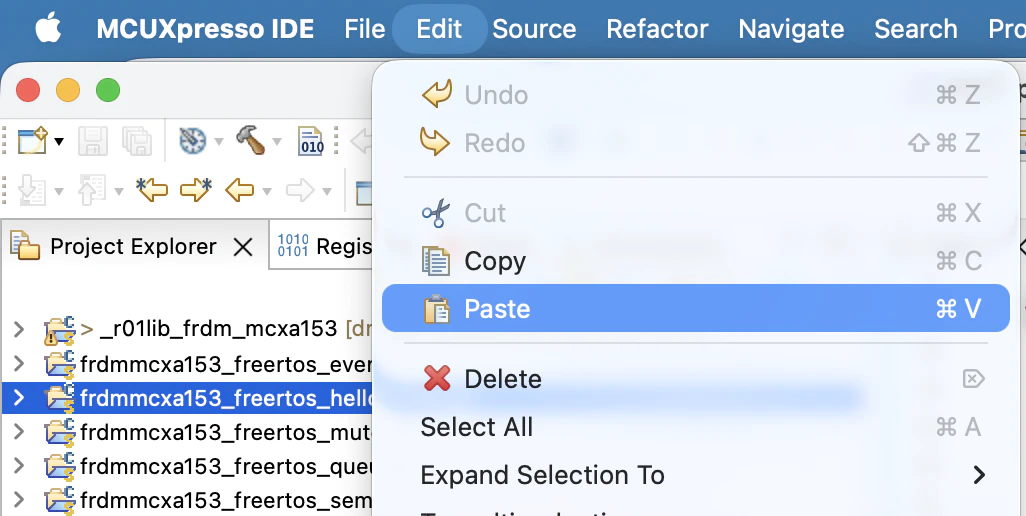

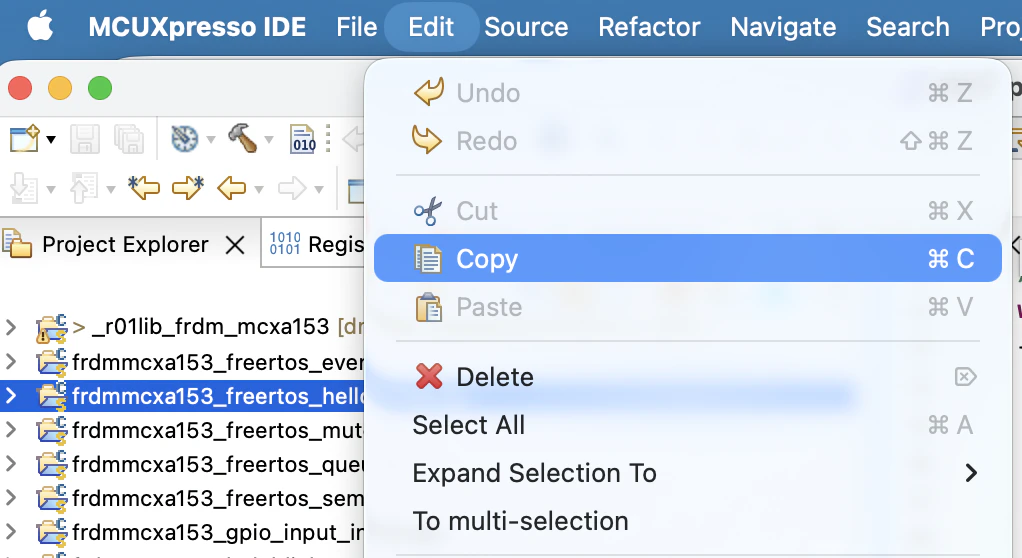

既存のfreertos_helloをCopy＆Paste。

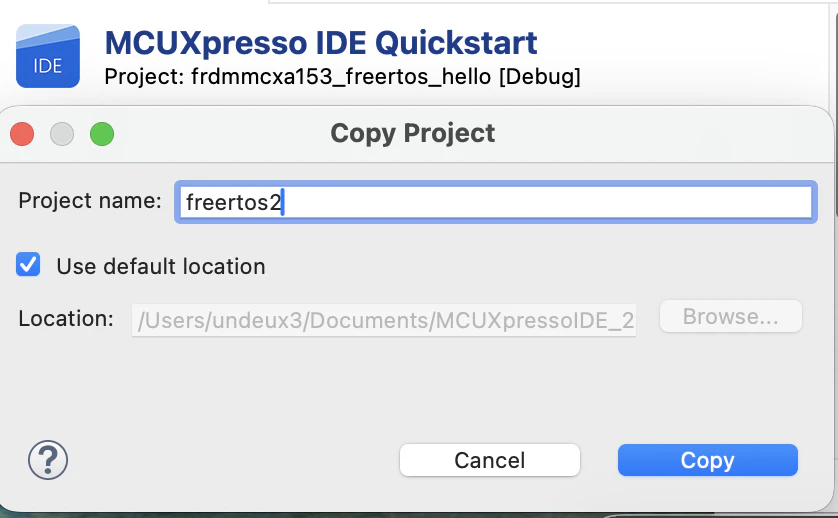

プロジェクト名称を入力。

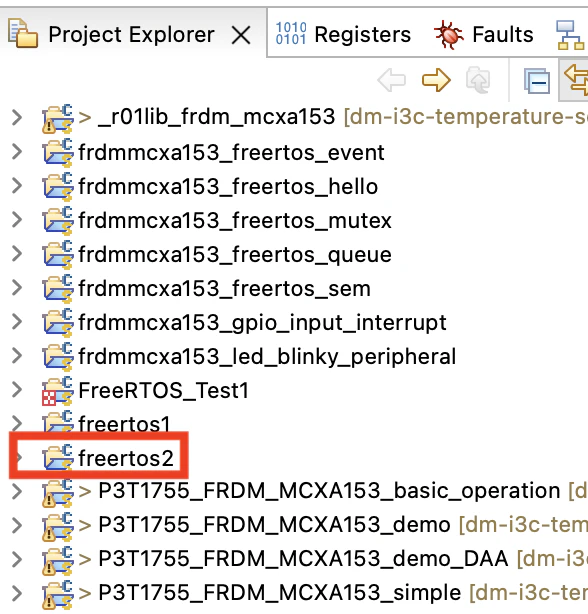

一覧にそのプロジェクトが作られる。

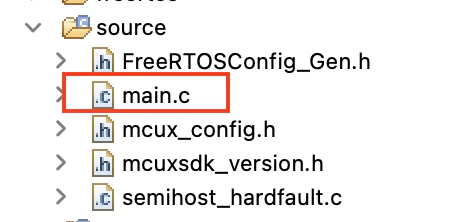

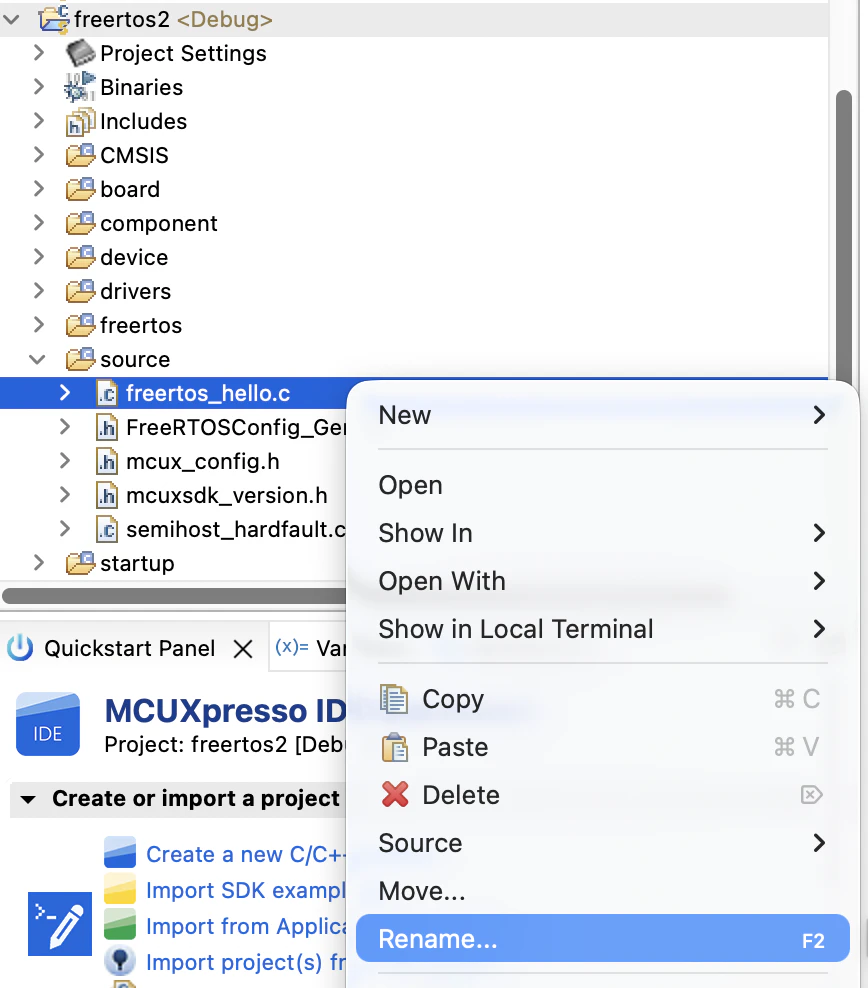

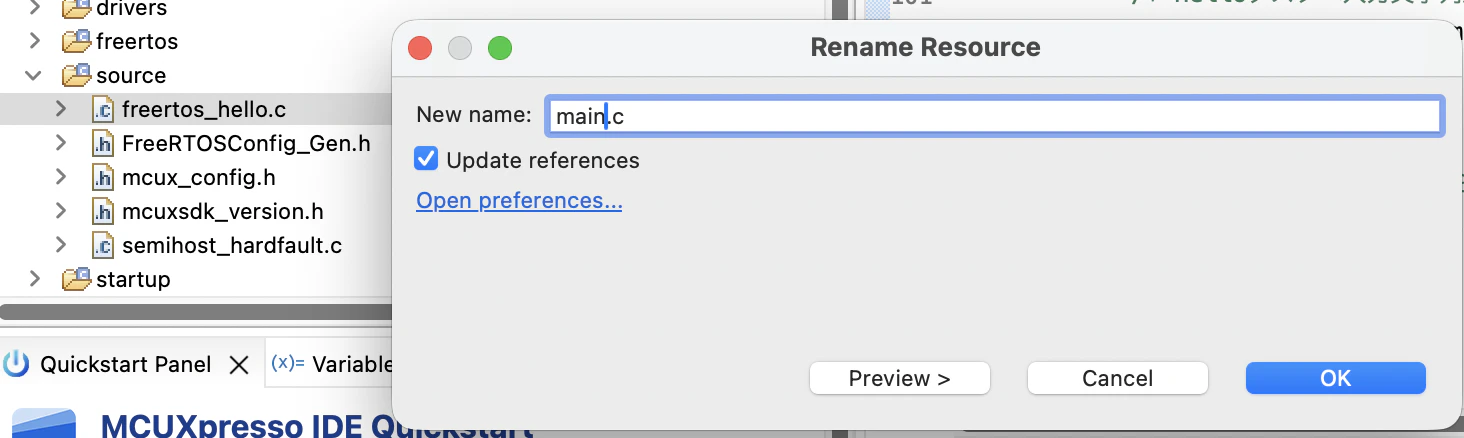

任意ではあるが、ソースコードの名称も変更する。


変更完了。


題材：RTOSのストーリー

  • タスク2つ
    • タスクA：一定周期でメッセージ出力
      • キューが空：固定文字列およびインクリメントされるカウンタを表示
      • キューが空でない：キューの内容を表示
    • タスクB：シリアル入力をキューにためる
  • タスク優先度により、出力の状況を確認

検証＆ソースコード

FreeRTOSで用意されているフレームワーク（下記など）を適宜利用。

  • xTaskCreate()
  • vTaskStartScheduler()
  • vTaskDelay()
  • xQueueCreate()
  • xQueueSend()
  • xQueueReceive()

その1

Case1:下記コードそのもの（タスクAの優先度が高い）

/*System includes.*/
#include <stdio.h>

/* FreeRTOS kernel includes. */
#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"
#include "timers.h"

/* Freescale includes. */
#include "fsl_device_registers.h"
#include "fsl_debug_console.h"
#include "board.h"
#include "app.h"

/*******************************************************************************
 * Definitions
 ******************************************************************************/
/* タスクプライオリティ */
#define hello_task_PRIORITY (configMAX_PRIORITIES - 1)
#define serial_task_PRIORITY (configMAX_PRIORITIES - 2)
/* 入力バッファ及びキューのサイズ */
#define BUFFER_SIZE 32
/* キュー内のメッセージ数 */
#define NUM_QUEUE 3
/* hello_taskでSleepする時間(ms) */
#define HELLO_SLEEP 5000

/*******************************************************************************
 * Globals
 ******************************************************************************/
/* Queue handle */
static QueueHandle_t msg_queue = NULL;

/*******************************************************************************
 * Prototypes
 ******************************************************************************/
static void hello_task(void *pvParameters);
static void serial_task(void *pvParameters);

/*******************************************************************************
 * Code
 ******************************************************************************/
int main(void)
{
    /* ボード初期化 */
    BOARD_InitHardware();
    /* キュー初期化 */
    msg_queue = xQueueCreate(NUM_QUEUE, BUFFER_SIZE);
    /* タスク生成 */
    if (xTaskCreate(hello_task, "Hello_task", configMINIMAL_STACK_SIZE + 100, NULL, hello_task_PRIORITY, NULL) !=
    		pdPASS ||
		xTaskCreate(serial_task, "Serial_task", configMINIMAL_STACK_SIZE + 100, NULL, serial_task_PRIORITY, NULL) !=
				pdPASS)
    {
        PRINTF("Task creation failed!.\r\n");
        return 1;
    }
    vTaskStartScheduler();
    for (;;)
        ;
}

/* タスクA */
static void hello_task(void *pvParameters)
{
    int count = 0;
    char buf[BUFFER_SIZE];

    for (;;)
    {
        /* キューが空でなければ、キューの内容を表示 */
    	if (xQueueReceive(msg_queue, buf, 0) == pdTRUE)
    	{
    		PRINTF("\tReceived Message: %s\r\n", buf);
    	} else
        /* 空なら、Hello+カウンタを表示 */
    	{
    		PRINTF("\tHello %d\r\n", ++count);
    	}
        /* Sleep（タスクスイッチ） */
        vTaskDelay(pdMS_TO_TICKS(HELLO_SLEEP));
    }
}

/* タスクB */
static void serial_task(void *pvParameters)
{
    char msg[BUFFER_SIZE];
    int idx = 0;
    char c;

    while (1)
    {
        /* 1文字取得（入力があるまでここでタスクがブロック） */
        c = GETCHAR();

        /* 改行コード（CRまたはLF）が来たら終了 */
        if (c == '\r' || c == '\n')
        {
            msg[idx] = '\0';
            /* Helloタスクへ入力文字列送信 */
            xQueueSend(msg_queue, msg, 0);
            idx = 0;
       	    PRINTF("\r\n");
        }
        /* バッファがいっぱいになる前なら文字を保存 */
        else if (idx < (BUFFER_SIZE - 1))
        {
            msg[idx++] = c;
            PUTCHAR(c); /* エコーバック */
        }
        /* vTaskDelay(1); */
    }
}

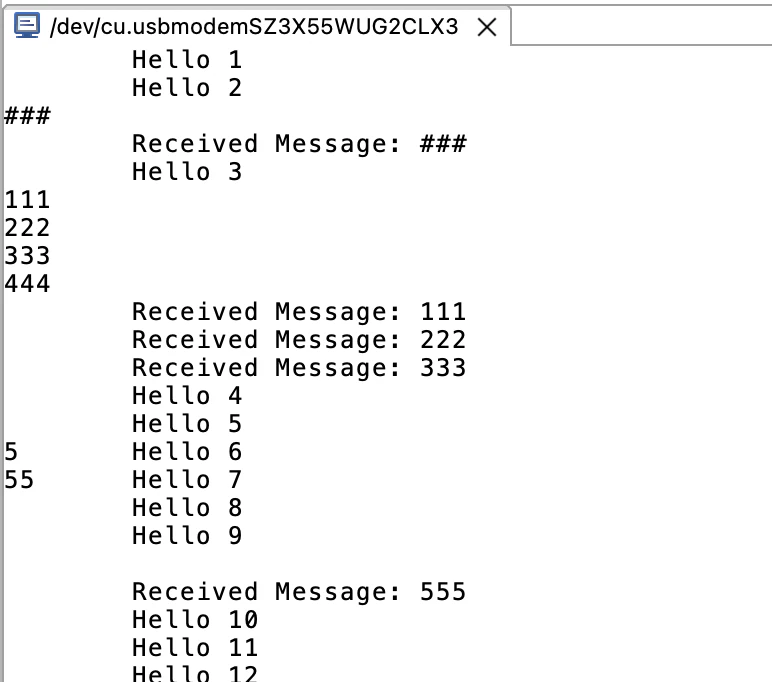

このコードでは、タスクAの優先度をタスクBより、高くする必要がある。というのは、タスクBのGETCHAR()でブロックしてしまうからである（タスクスイッチが発生しない）。上記コード時の実行の様子を下記する。


行の途中から見えるHelloやReceivedで始まるメッセージが、タスクAによる表示であり、行頭の表示が入力した文字列で、タスクBに取り込まれるものである。なお、ここでは、キュー数が３であり、4番目の入力（444）がタスクAに渡っていないこともわかる。

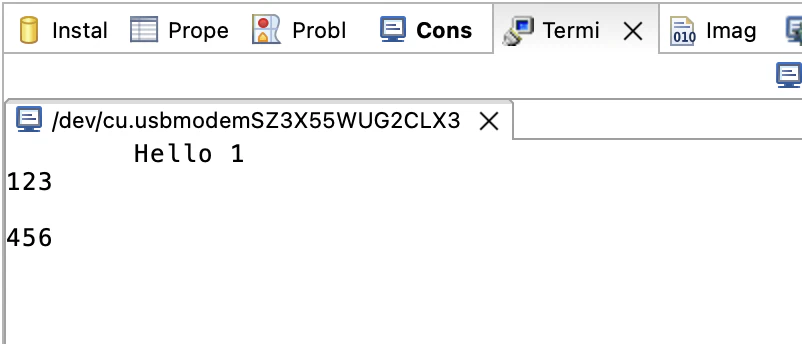

Case2:タスクAとタスクBの優先度が同じ


タスクAによる表示は1度だけ発生し、タスクBに制御が移った後、タスクAに戻らない。

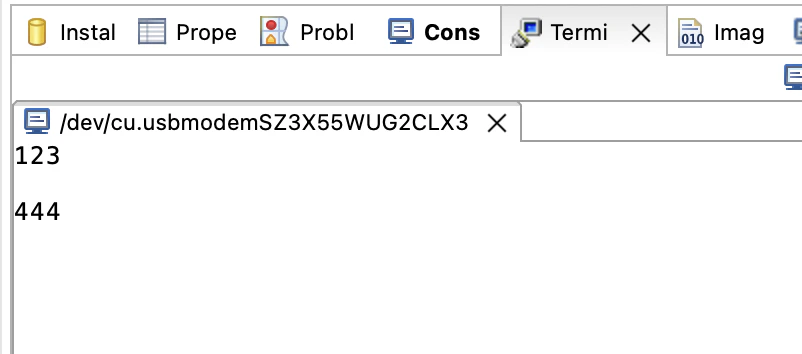

Case3:タスクBの優先度が高い


タスクAの表示が一度も存在しない。

Case2とCase3の補足

タスクBの最終行にある「/* vTaskDelay(1); */」をコメントアウトすれば、タスクAへのスイッチが発生するため、結果は異なる。

その2

その1では、タスクBでブロックするところが存在した（入力待ち）。RTOSでは、基本的にブロックは避けるべきである。ブロックしないように改良したコードが下記となる。ただし、その1との差がある部分＋αのみ記載。

/* 略 */

#include "fsl_lpuart.h"

/* 略 */

#define hello_task_PRIORITY (configMAX_PRIORITIES - 1)
#define serial_task_PRIORITY (configMAX_PRIORITIES - 1)

/* 略 */

/* シリアルタスクで入力待ちする時間(ms) */
#define WAIT_TIME 100
/* シリアルタスクで入力待ちタイムアウト時間(ms) */
#define TIMEOUT 1000
/* シリアルタスクで入力待ち時の最大待ち回数 */
#define MAX_WAIT_NUM (TIMEOUT / WAIT_TIME)

/* 略 */

/*******************************************************************************
 * Prototypes
 ******************************************************************************/
static void init_lpuart(void);

/* 略 */

int main(void)
{
    /* ボード初期化 */
    BOARD_InitHardware();
    /* UART初期化 */
    init_lpuart();

/* 略 */

/* UART初期化 */
void init_lpuart(void) {
    lpuart_config_t config;

    /* シリアルパラメータ設定 */
    LPUART_GetDefaultConfig(&config);
    config.baudRate_Bps = 115200U;
    config.enableRx = true;
    config.enableTx = true;

    /* UART初期化 */
    LPUART_Init(LPUART0, &config, BOARD_DEBUG_UART_CLK_FREQ);
}

/* 略 */

/* タスクB */
static void serial_task(void *pvParameters)
{
    char msg[BUFFER_SIZE];
    int idx = 0;
    char c;
    int wait_num = MAX_WAIT_NUM;

    while (1)
    {
        /* 1文字取得（1秒待機ループ） */
        bool received = false;

        while (wait_num > 0) {
            /* 受信データがあるかハードウェアレジスタを確認
               LPUART_STAT_RDRF_MASKは受信データありを示すビット */
            if ((LPUART0->STAT & LPUART_STAT_RDRF_MASK) != 0) {
                c = LPUART_ReadByte(LPUART0);
                received = true;
                break;
            }
            /* Sleep（タスクスイッチ） */
            vTaskDelay(pdMS_TO_TICKS(WAIT_TIME));
            wait_num--;
        }

        /* タイムアウト */
        if (!received) {
            wait_num = MAX_WAIT_NUM;
            continue; /* 次の文字待ち */
        }

        /* 改行コード（CRまたはLF）が来たら終了 */
        if (c == '\r' || c == '\n')
        {
            msg[idx] = '\0';
            /* Helloタスクへ入力文字列送信 */
            xQueueSend(msg_queue, msg, 0);
            idx = 0;
            PRINTF("\r\n");
        }
        /* バッファがいっぱいになる前なら文字を保存 */
        else if (idx < (BUFFER_SIZE - 1))
        {
            msg[idx++] = c;
            PUTCHAR(c); /* エコーバック */
        }
        wait_num = MAX_WAIT_NUM; /* カウントリセット */
    }
}

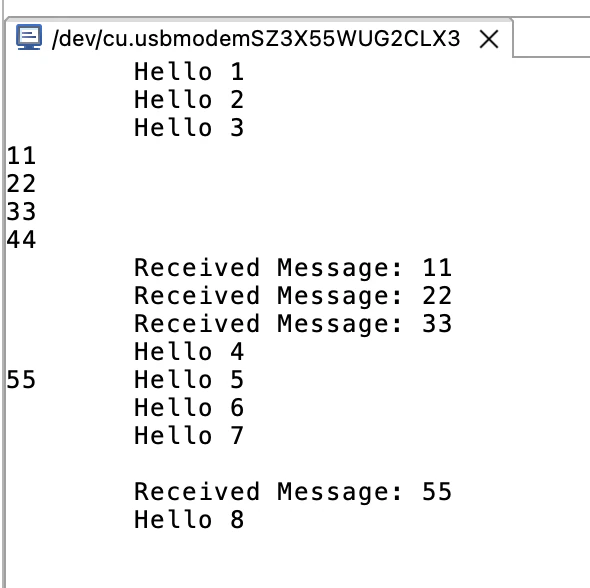

直接UARTをハンドリングするところがミソ。受信レジスタにデータがあるかないかを定期的にチェックし、その度にvTaskDelayによるSleep（タスクスイッチ）が行われる。よって、両タスクの優先度が同じでも、正しく動作する。その時の様子が下記。


おわりに

AIさんの利用

Arduino環境と比べて、NXPボードでFreeRTOSを扱っているサイトはあまり見かけない。なので、AIさんにベッタリとなる。とても今風である。

あるべき姿

その2のようなポーリングではなく、割り込みを用いた方が美しい。別途、調べてみる（AIさんに依頼）。

たわごと

過去にArduino環境でFreeRTOSを扱った。setup()およびloop()による構文であるが、ジジイにとっては、main()+for()による無限ループの方がわかりやすく感じる。
