MacからI2C制御

Posted at

MacからI2C制御

MacからGPIO制御の続編。今回は、データシートの説明がたくさんあって長いです。ご勘弁を。

用いたデバイスおよびソフトウェア

USB to I2Cボード

前回と同じボード

I2Cの対象

光センサーを使う。I2Cアドレスはここから、0x29とわかる。

シリアル通信用ソフトウェア

前回と同じCooltermを利用。

SC18IM700(USB to I2C chip)を読み解く

データシートを理解。

USB経由で(Macから)送るコマンド

今回は、
- 0x53 (I2C start)
- 0x50 (I2C stop)
- 0x52 (Read internal register)
を使う。

I2Cの状態をInternal Registerから取得する

Registerを読むコマンドのフォーマット
Read Register.png
Register一覧
Register List.png
I2Cの状態は0x0A(I2CStat)から読む。
正常の場合は0xF0、異常(NACK)の場合は0xF1となる。

よって、HEX表記で
 52 0A 50 (Read internal register('R')+Register value+Stop('P'))
をMacからこのボードに送ると、I2Cの状態を取得できる。

I2Cアドレス

光センサーのI2Cアドレスは0x29(7Bit表記で0101001)。I2Cでのデータ書き込みは'0'、データ読み込みは'1'。これらをI2Cアドレスの最後に加える。データ上ではHEX表記で、
- Write: 52 (01010010)
- Read: 53 (01010011)
となる。

デバイスにコマンドを送ってレスポンスを得る(Write & Read)

例えば、今回のケースでは、HEX表記で
 53 52 01 00 53 53 01 50 ('S'+Write address+Length+Data+'S'+Read address+Length+'P')

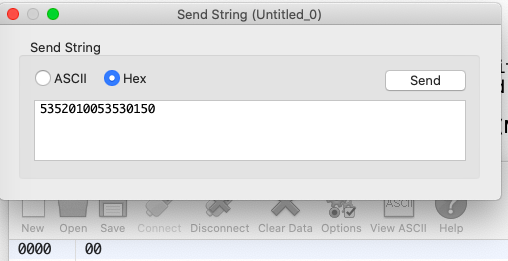

とすると、1バイトのデータ'00'を送って(Write)、1バイトのデータを読み込み(Read)を行うことになる。こんな感じ。
データ'00'が読み込んだデータ。ここでInternal Registerを読んでみると
'F0'という正常値がもどってきている。
ここで接続されていないI2Cアドレス(例えば7bit表記で0x03)に対して、おなじことをやってみる。(この場合は、Write Addressが0x06、Read Addressが0x07となる。)
応答なし。このときのInternal Registerを読んでみると
'F1'というNACKがもどってきている。接続されていないI2Cアドレスなので期待値どおり。

デバイスへコマンドを送る(Writeのみ行う)

あとで使うのでここに書いておく。
例えば2バイトを書き込む場合、HEX表記で
 53 52 02 xx yy 50 ('S'+Write address+Length+1st Data(xx)+2nd Data(yy)+'P')
となる。

光センサーを読み解く

搭載されているTSL2561のデータシートを理解。

コマンド

CMD bitは'1'、ADDRESSは次の表に従い、その他は'0'とする。
今回は
- Control (0x80 (= 1000xxxx | 0h))
- DATA0LOW (0x8C (= 1000xxxx | Ch))
- DATA0HIGH (0x8D (= 1000xxxx | Dh))
- DATA1LOW (0x8E (= 1000xxxx | Dh))
- DATA1HIGH (0x8F (= 1000xxxx | Eh))
を使う。

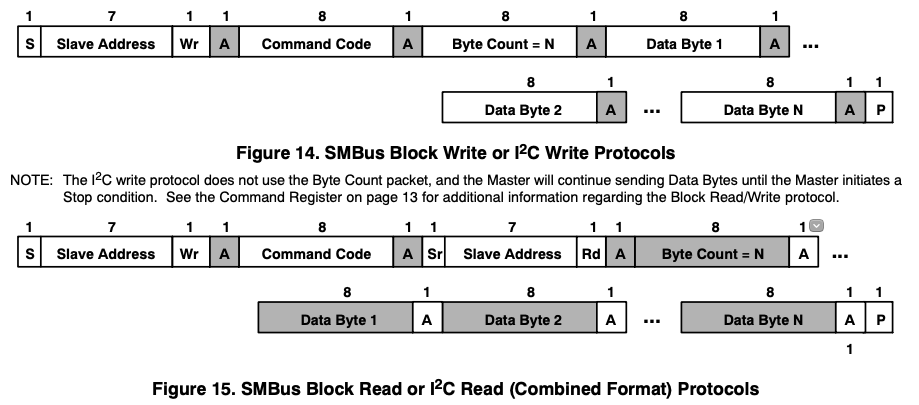

コマンドフォーマット

Start Condition('S')、Stop Condition('P')、長さ(Byte Count)は、SC18IM700の制御でカバーされている様子。Acknowledgeも同様だろう。

Control(0x80)

0x03書き込みでデバイススタート(Power Up)、0x00(Power Down)でストップとなる。

Data0LOW(0x8C), DATA0HIGH(0x8D), DATA1LOW(0x8E), DATA1HIGH(0x8F)

センサーデータの読み込み。正確なデータ算出ための変換式は省略(データシート参照)。

実験

センサーON

上述(SC18IM700およびTLS2561のデータシート読み解き)からHEX表記で
 53 52 02 80 03 50 ('S'+Write address+Length+Control+Power Up+'P')
となる。
応答なしだが、問題なしと思われる。

データ取得

左側が光センサー、右側がUSB-to-I2Cボード。

Data0LOW(0x8C)を読み込むにはHEX表記で
 53 52 01 8C 53 53 01 50 ('S'+Write address+Length+Data0LOW+'S'+Read address+Length+'P')
となる。

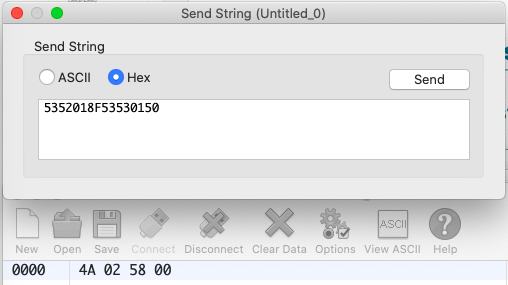

取得したデータは'4A'。引き続き他のデータ(0x8D,0x8E,0x8F)を取得する。
Data0の値が0x024A、Data1の値が0x0058となる。

センサーの上に紙をおいてみた。

ここで同じようにセンサー値を読み取ると、
"A6 00 23 00"となり、Data0の値が0x00A6、Data1の値が0x0023となる。紙を置く前の値より小さい(当たり前)。

センサーOFF

ControlでPower Down、HEX表記で
 53 52 02 80 00 50 ('S'+Write address+Length+Control+Power Down+'P')
を送る。
応答なしだが、問題なしと思われる。この後、データを取得してみたが、
データは'00'であった。動いていない。

参考

製造元のソースコード
