Fortigate（その１：VXLAN）

FortigateでVXLAN

Fortigateを拠点間接続して接続する際の各種手法に関して、日本語の情報があまり見つからなかったので、わずかだが、シリーズ化することにした。なお、v7（おそらく）以上のFortigateについて取り扱う。

参考URL

いずれも本家サイトからの情報である。

• General VXLAN configuration and topologies
• VLAN inside VXLAN

拠点間接続時に同一ネットワークを実現

他のルーターでは、L2TPなどで実現することが多い。FortigateでもL2TPは使えるらしいが、VXLANの方がサンプル（ただし英語サイト）としてはよく見つかる。VXLANについては、「久しぶりにGNS3（その37：VXLAN）」でも取り上げたとおりである。

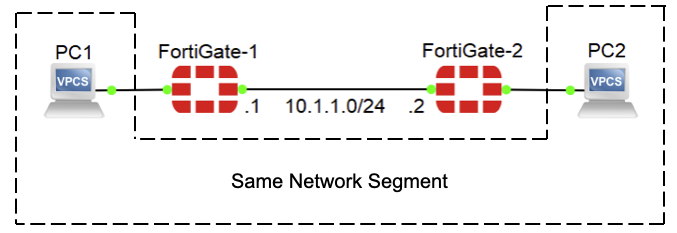

ネットワーク

単純である。2台のFortigateのWANを直結し、FortigateのLANにPCが接続されており、同一ネットワークに属する。

設定

左側のFortigate-1の設定のみ記載。

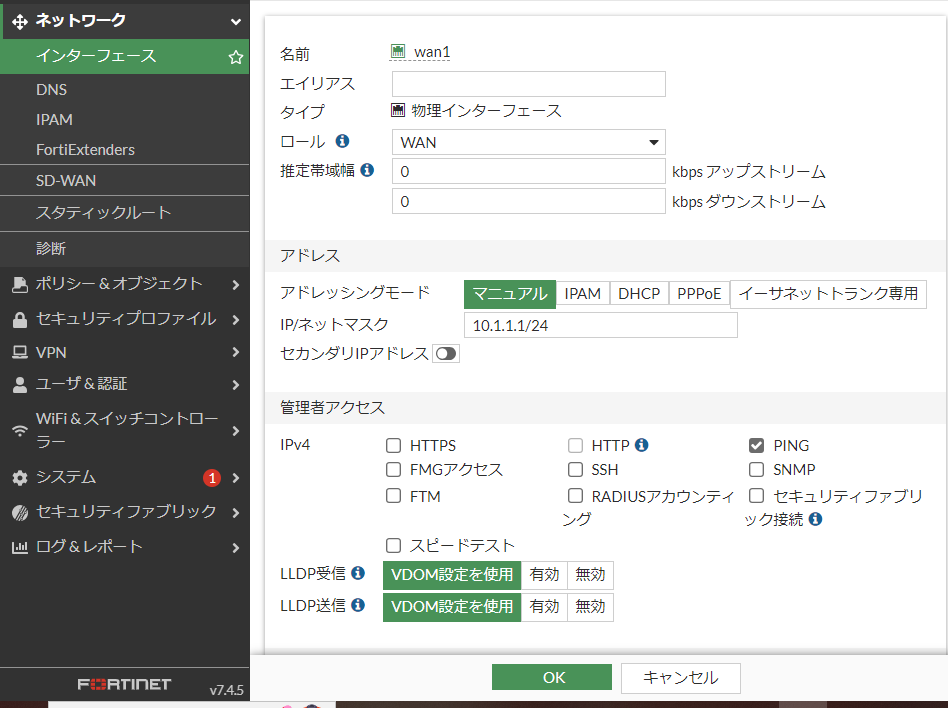

WAN

ここは自明。

VXLAN

GUIでは設定できず、CLIによる設定が必要。最低限の設定は下記となる。

• VXLANの対象インターフェース
• VNI
• リモートIPアドレス

FG1 # config system vxlan

FG1 (vxlan) # show
config system vxlan
end

FG1 (vxlan) # edit vxlan1
new entry 'vxlan1' added

FG1 (vxlan1) # set interface wan1

FG1 (vxlan1) # set vni 10

FG1 (vxlan1) # set remote-ip 10.1.1.2

FG1 (vxlan1) # next

FG1 (vxlan) # show
config system vxlan
    edit "vxlan1"
        set interface "wan1"
        set vni 10
        set remote-ip "10.1.1.2"
    next
end

FG1 (vxlan) #

ほぼ自明。

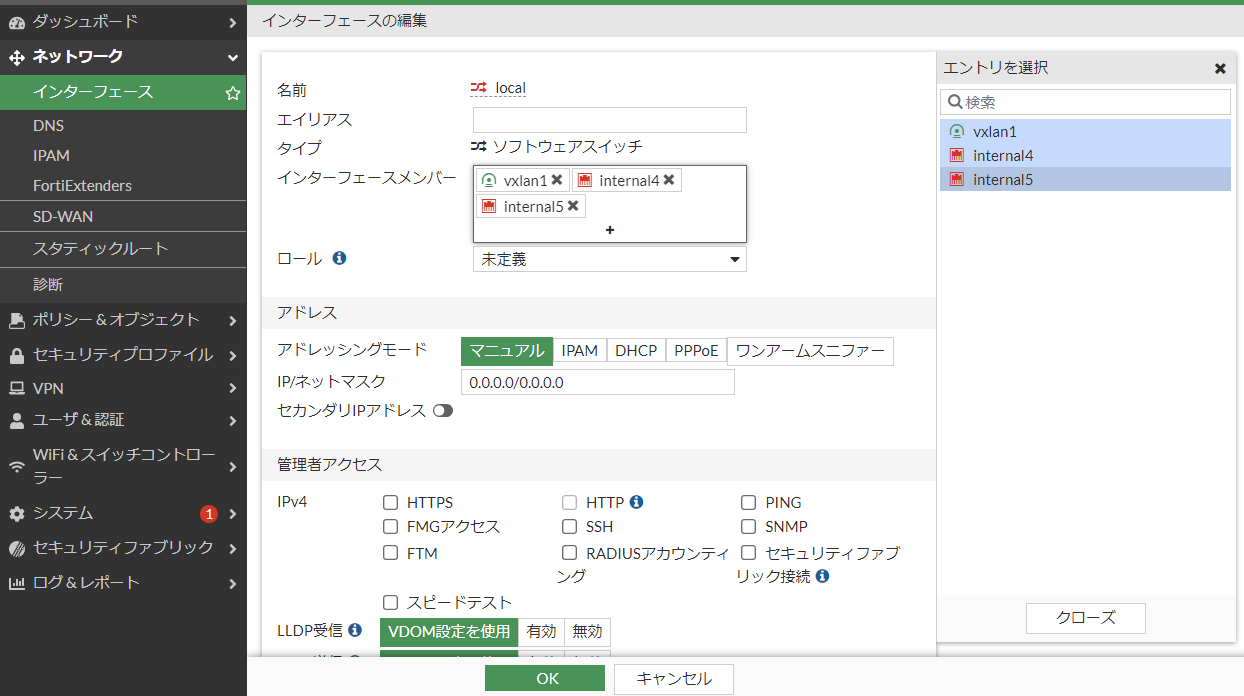

ソフトウェアスイッチ（ブリッジ）

作成したVXLANとInternal（ここではPort4および5）とをつなぐソフトウェアスイッチを作成する。要するに、ネットワークブリッジである。

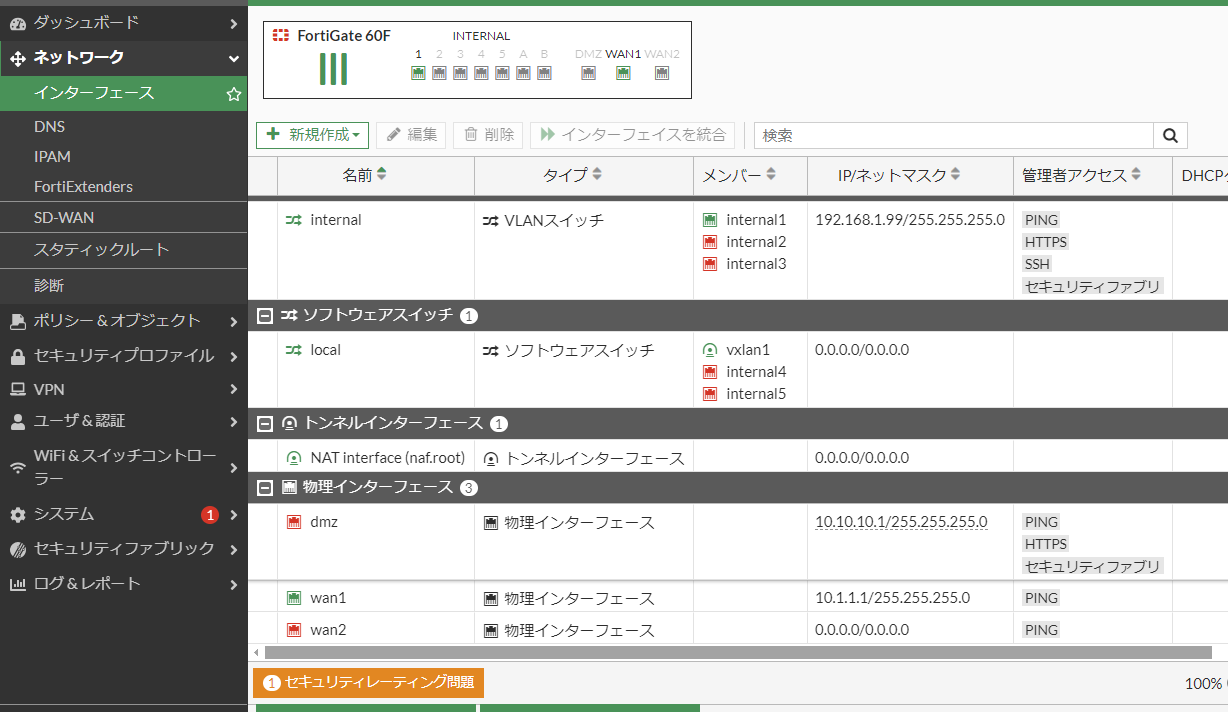

ネットワークインターフェース

最終的に作成されたネットワークインターフェースは下記となる。

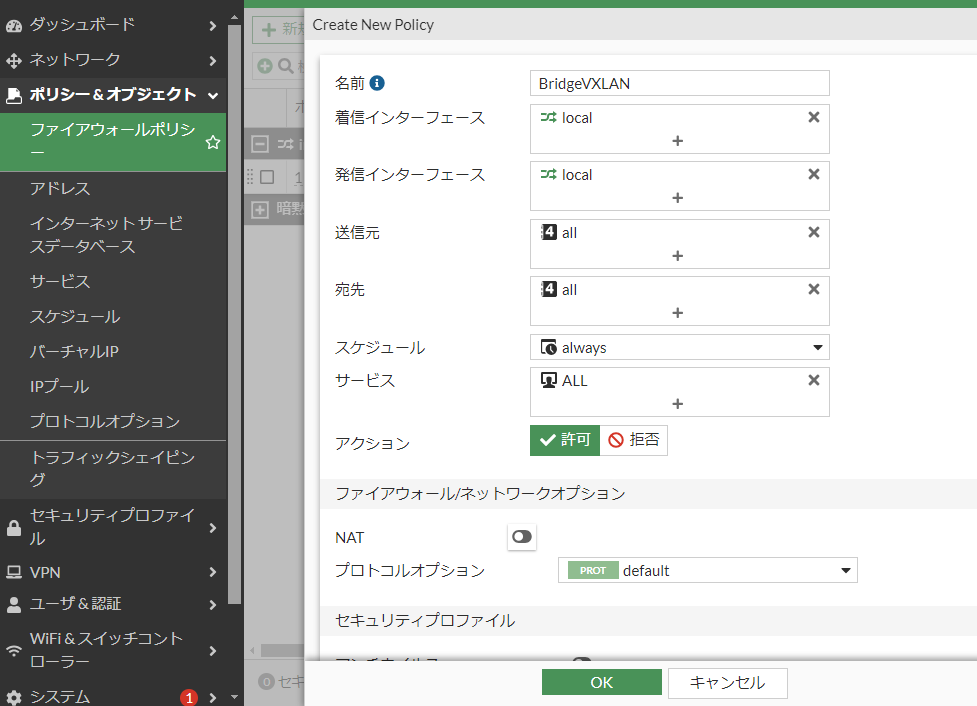

Firewall

Fortigate内外（WAN-LAN間）を通信させるためのFirewall設定が必要。作成したソフトウェアスイッチを、着信および発信インターフェースに指定する。

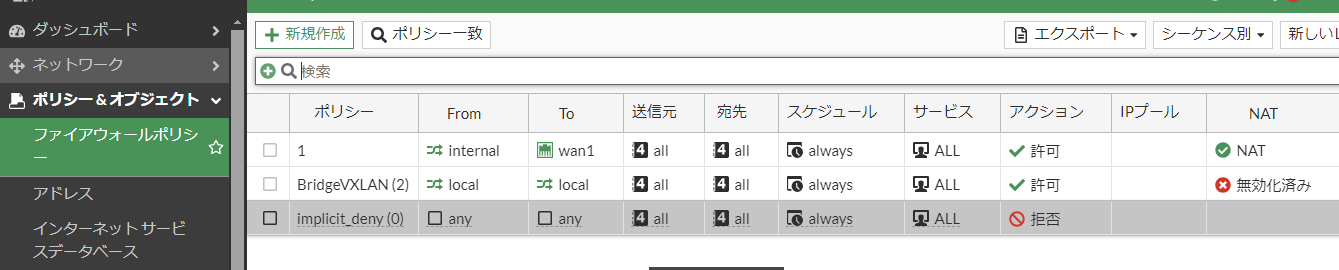

完成後は下記となる。

スタティックルート

ネットワークがシンプルなため、今回は設定不要。状況により設定が必要となる。

検証

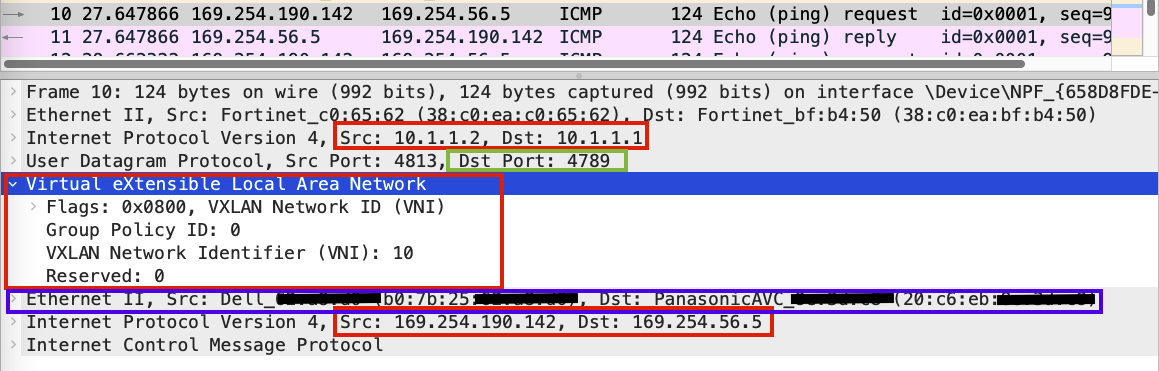

末端PC間にて、pingを実行した時のFortigate間のWiresharkデータは下記となる。

外側のIPアドレス（10.1.1.1-2）のPayloadとして、VXLAN用のUDPパケット（ポート番号4789）が存在する。UDPのPayloadがVXLANであり、その中にEthernetフレームが含まれているのがわかる。
