久しぶりにGNS3（その37：VXLAN）

VXLAN

VXLANとはUDPパケット内にL2（Ethernetフレーム）を含めるもの。また、VLANタグ数（4096）の制約を事実上解消するためでもある。

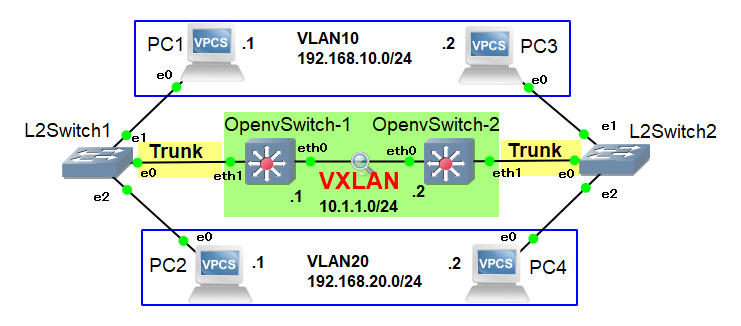

ネットワーク（実現するもの）

GNS3で最も簡単に実現できそうなルーターやスイッチを探すと、OpenvSwitchらしいことがわかったので、それを利用する。

• OpenvSwtichによるVXLAN
• 末端に2つのVLAN（10,20）が存在
• OpenvSwitch-L2Switch間はトランク（802.1Q）
• VXLAN間はタグ（802.1Q）付きEthernetフレーム

OpenvSwitchのGNS3への導入

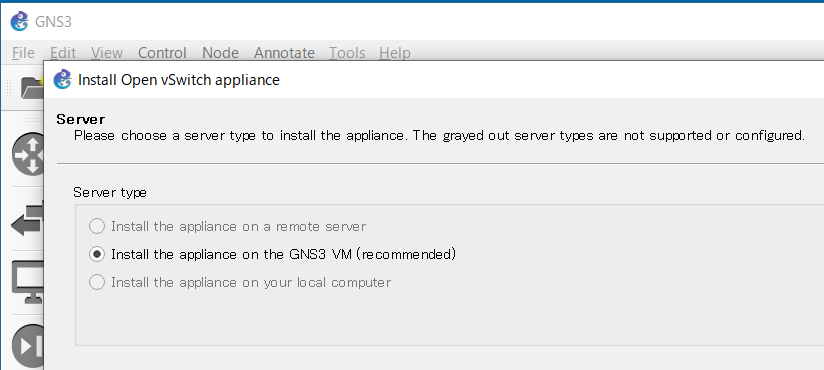

OpenvSwitchアプライアンスをダウンロードして、GNS3へインポートする（File → Import aapliance）。

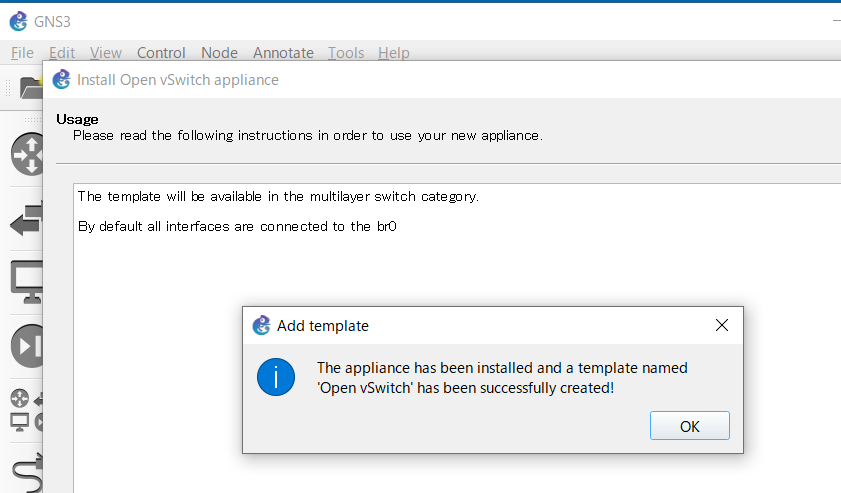

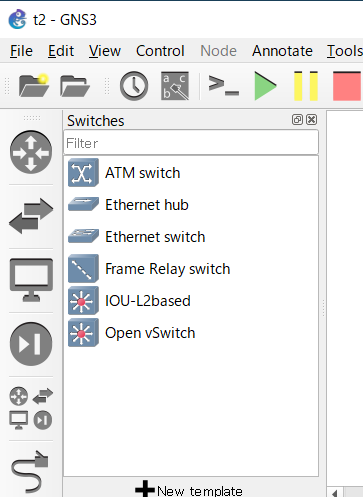

（見かけの）Importが終わると、Switchのところにインストールされる。

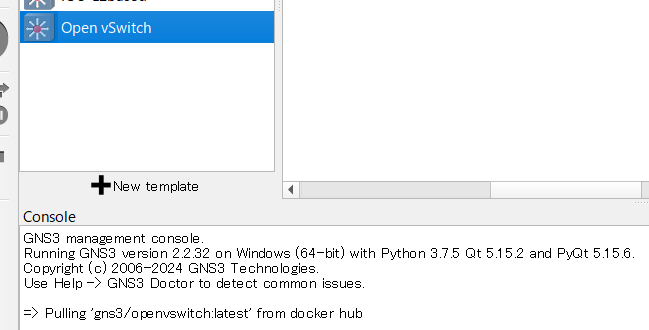

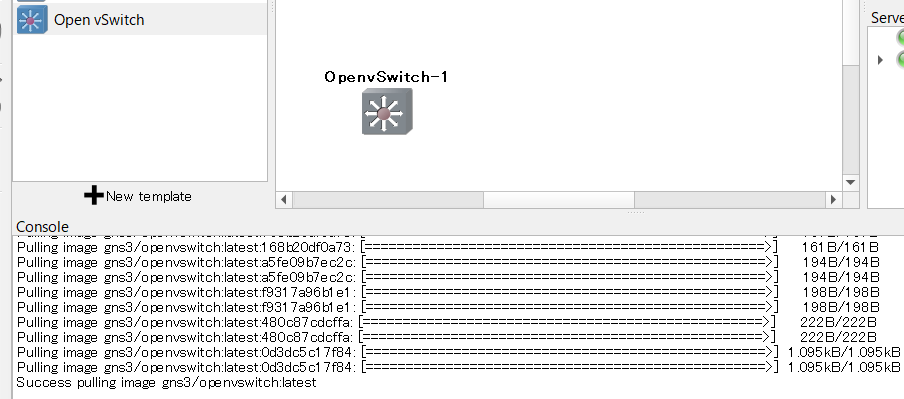

DragAndDropしようとすると、ここで初めてイメージをダウンロードするようだ。

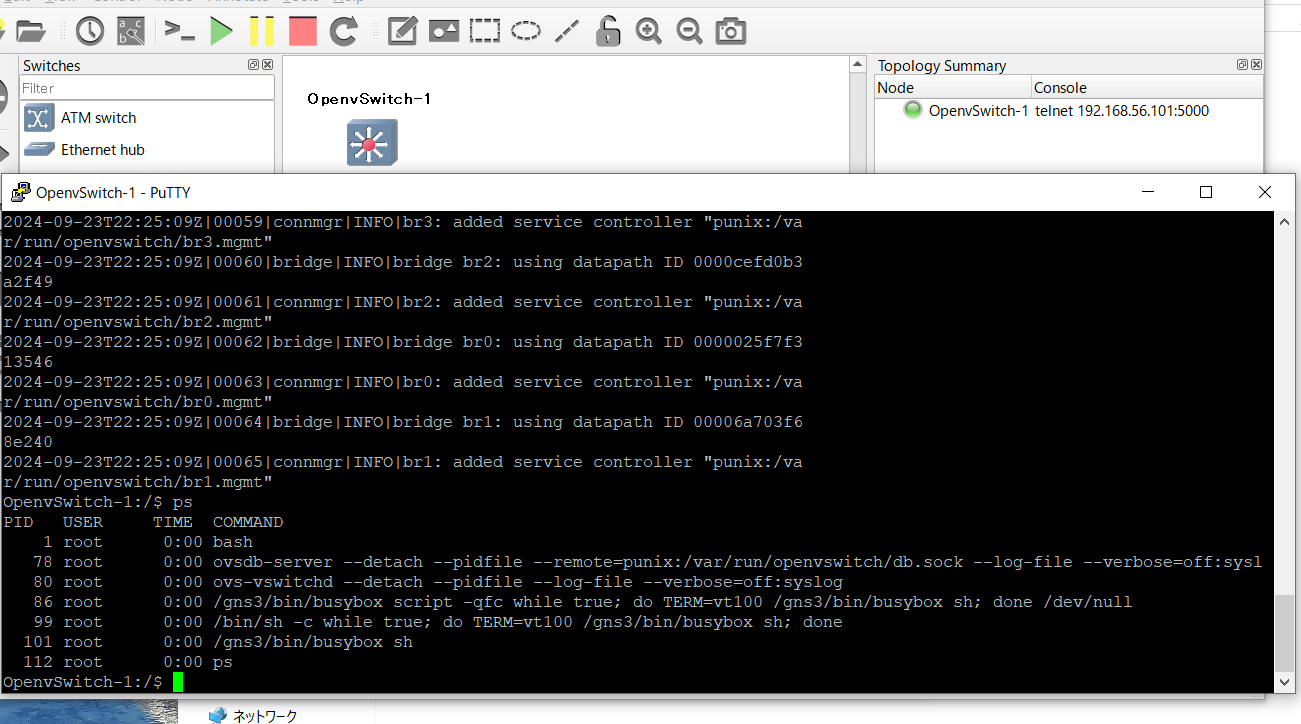

起動後のConsole状況は下記。

設定

PC

自明のため省略。

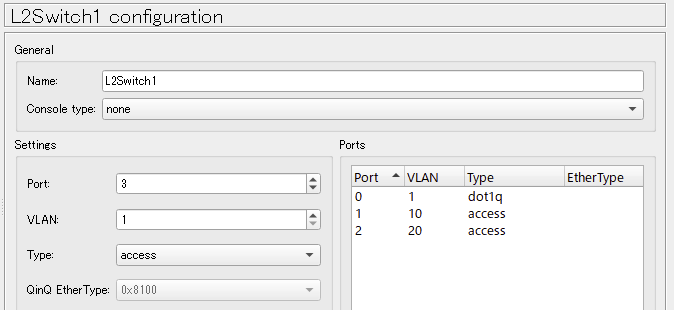

L2Swtich

• ネットワークI/F e0がトランクポート
• e1はアクセスポートVLAN10
• e2はアクセスポートVLAN20

OpenvSwitch

• ネットワークI/F eth0: OpenvSwitch間接続
• eth1: トランクポート
• vxlan0: VXLAN仮想ポート
• newbr: eth1とvxlan0とをつなぐブリッジ

下記は左側のOpenvSwitchの設定である。右側はIPアドレスのみ異なる。

• インストール初期時には既存ブリッジbr0にeth0及びeth1が属していたので、両者をbr0から取り除く（１回だけ）

$ ovs-vsctl del-port br0 eth0
$ ovs-vsctl del-port br0 eth1

• ブリッジnewbrを作成

$ ovs-vsctl add-br newbr

• eth0に物理IPアドレスアサイン

$ ip addr add dev eth0 10.1.1.1/24

• eth1をブリッジnewbrに追加

$ ovs-vsctl add-port newbr eth1

• eth1はトランクポート（VLAN10,20）

$ ovs-vsctl set port eth1 trunk=10,20

• vxlan0を作成してブリッジnewbrに追加
  • VNI100
  • 接続先OpenvSwitch IPアドレス指定

$ ovs-vsctl add-port newbr vxlan0 -- set interface vxlan0 type=vxlan options:key=100 options:remote_ip=10.1.1.2

設定状況は下記となる。

$ ovs-vsctl show
...

    Bridge newbr
        Port eth1
            trunks: [10, 20]
            Interface eth1
        Port newbr
            Interface newbr
                type: internal
        Port vxlan0
            Interface vxlan0
                type: vxlan
                options: {key="100", remote_ip="10.1.1.2"}

検証

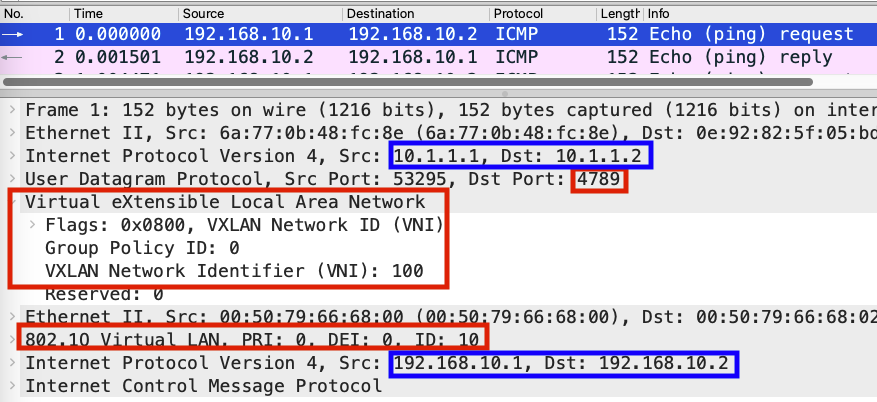

PC1からPC3へpingした時のVXLAN区間のWiresharkデータは下記となる。

下記が確認できる。

• VXLAN VNI: 100
• VXLAN Port: UDP 4789
• VLAN ID: 10
• Outer IP address: 10.1.1.1, 10.1.1.2
• Inter IP address: 192.168.1.10, 192.168.1.20
