Proxmox（その２：トランク）

Proxmoxでトランク（タグ）

Proxmoxでトランク（802.1Qタグ）を扱う。環境を用意しやすいGNS3で実現。内容的には「VMware ESXiを試す（その２）＆久しぶりにGNS3（その49）」と同じ。ここでは、Proxmox ISOを利用。

環境

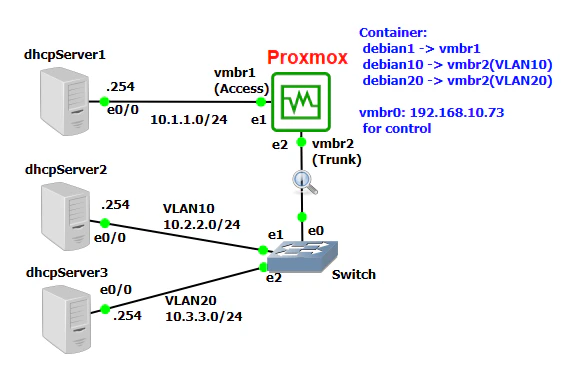

Proxmox上に3つのコンテナが存在し、コンテナdebian1が仮想スイッチvmbr1（アクセスポート）に接続され、コンテナdebian10とコンテナdebian20とが仮想スイッチvmbr2（トランクポート）に接続され、前者がVLAN10、後者がVLAN20に属する。vmbr1はdhcpServer1に、vmbr2はトランクポートをもつSwitchに接続されている。SwitchはVLAN10およびVLAN20のアクセスポートを持ち、それぞれ、dhcpServer2およびdhcpServer3に接続されている。それぞれのコンテナは、DHCPサーバーから異なるネットワークのIPアドレスを取得するというストーリー。IPアドレス情報は図に記載のとおり。

設定

DHCP Server

関連するところのみ記載。下記はdhcpServer2。1も3も内容的には同じ（IPアドレスなどが異なるのみ）。

ip dhcp excluded-address 10.2.2.101 10.2.2.254
ip dhcp pool P2
 network 10.2.2.0 255.255.255.0
 default-router 10.2.2.254

interface Ethernet0/0
 ip address 10.2.2.254 255.255.255.0

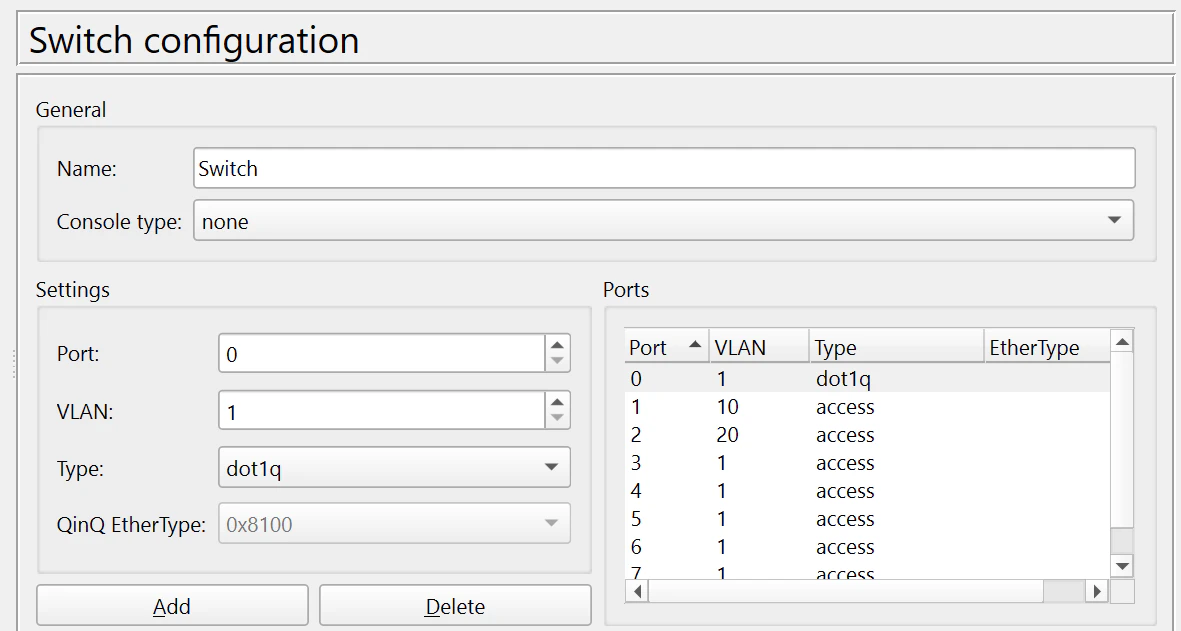

Switch

• Port0: Trunk Port
• Port1: VLAN10 Access Port
• Port2: VLAN20 Access Port

Proxmox

VirtualBox上で動作。

ホスト

ネットワークI/Fとして、nic0、enp0s8、enp0s9、enp0s10をもち、仮想スイッチ（vmbr）への所属状況は下記。

• vmbr0: nic0（ホスト制御用、Proxmoxインストール時に自動作成）
• vmbr1: enp0s8（アクセスポート、マニュアル作成）
• vmbr2: enp0s9（トランクポート、マニュアル作成）
• vmbr3: enp0s10（トランクポート、GUIによる作成、実質未使用）

ネットワーク設定状況は下記である。

/etc/network/interfaces

auto lo
iface lo inet loopback

iface nic0 inet manual

iface enp0s8 inet manual

iface enp0s9 inet manual

iface enp0s10 inet manual

auto vmbr0
iface vmbr0 inet static
        address 192.168.10.73/24
        gateway 192.168.10.1
        bridge-ports nic0
        bridge-stp off
        bridge-fd 0

auto vmbr1
iface vmbr1 inet static
        bridge-ports enp0s8
        bridge-stp off
        bridge-fd 0

auto vmbr2
iface vmbr2 inet static
        bridge-ports enp0s9
        bridge-stp off
        bridge-fd 0
        bridge-vlan-aware yes
        bridge-vids 10 20

auto vmbr3
iface vmbr3 inet manual
        bridge-ports enp0s10
        bridge-stp off
        bridge-fd 0
        bridge-vlan-aware yes
        bridge-vids 2-4094

ほぼ、自明であろう。今回、実質未使用であったが、GUIで仮想スイッチを作成する手順は下記となる。なお、GUIで作成すると、VLAN ID 2-4096が登録されるようだ。

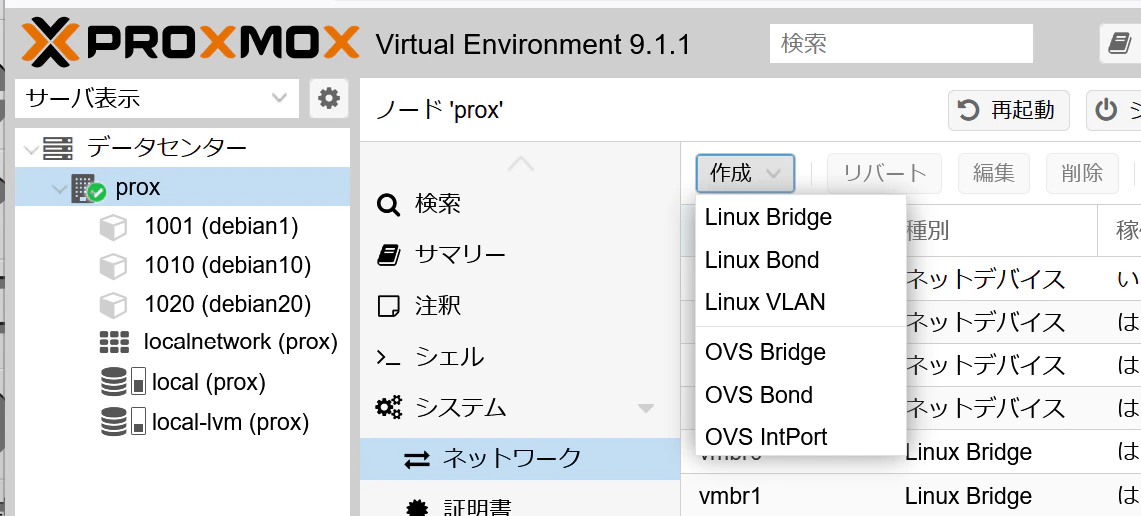

「Linux Bridge」クリック。

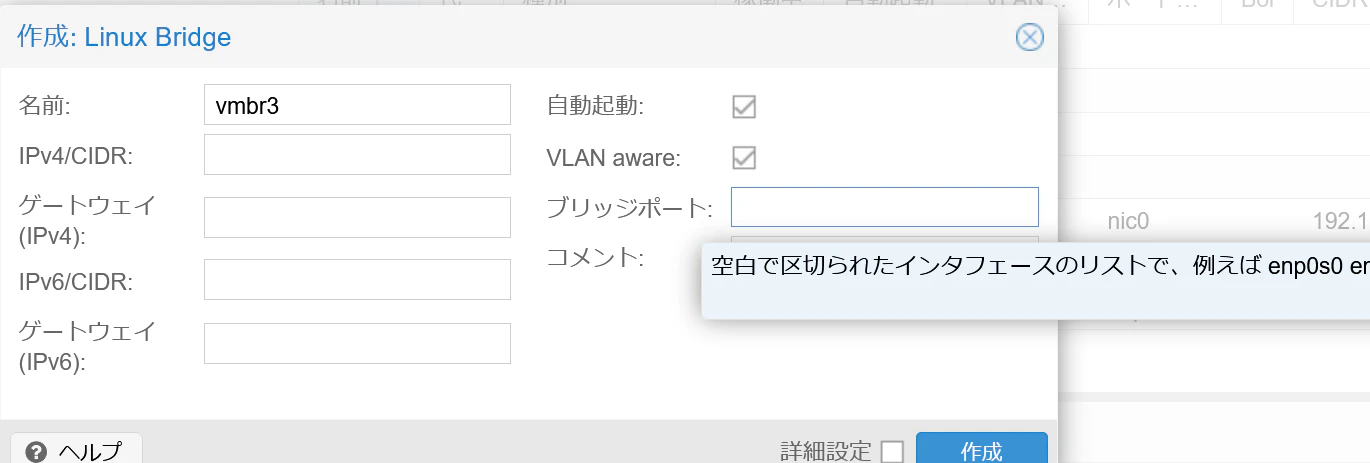

ブリッジポート（enp0s8など）を指定して、「作成」をクリック。

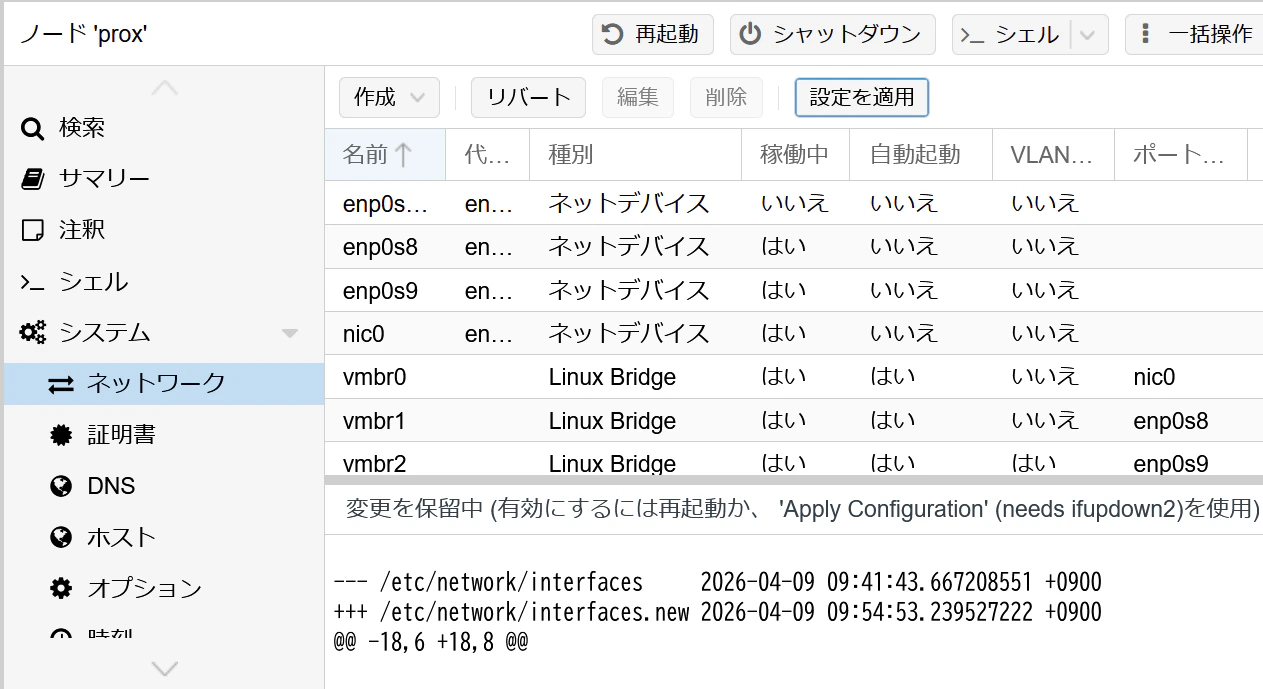

「設定を適用」をクリック。

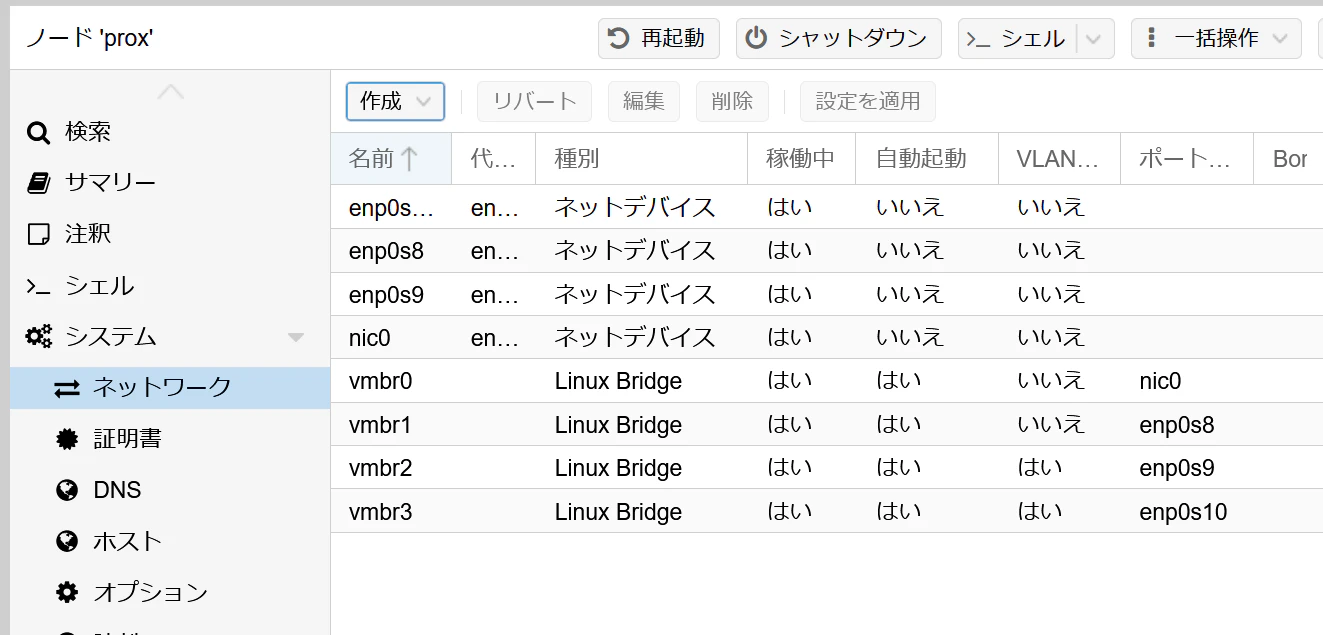

完成。

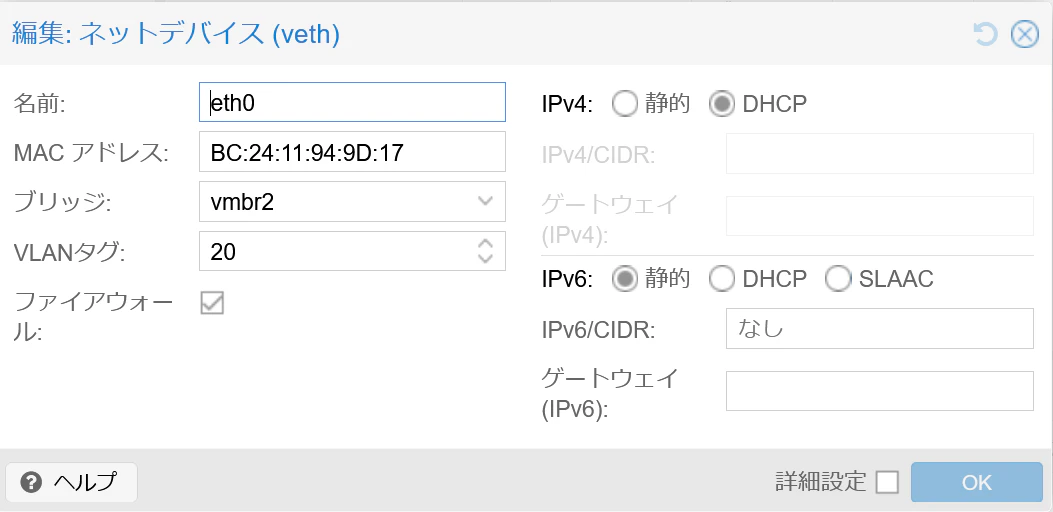

コンテナ

インストール時にDHCPからIPアドレス取得を指定するのみ。

検証

ホスト

IPアドレス

root@prox:~# ip address
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host noprefixroute
       valid_lft forever preferred_lft forever
2: nic0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel master vmbr0 state UP group default qlen 1000
    link/ether 08:00:27:f6:43:db brd ff:ff:ff:ff:ff:ff
    altname enx080027f643db
3: enp0s8: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel master vmbr1 state UP group default qlen 1000
    link/ether 08:00:27:04:dd:bd brd ff:ff:ff:ff:ff:ff
    altname enx08002704ddbd
4: enp0s9: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel master vmbr2 state UP group default qlen 1000
    link/ether 08:00:27:3a:18:93 brd ff:ff:ff:ff:ff:ff
    altname enx0800273a1893
5: enp0s10: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc fq_codel master vmbr3 state DOWN group default qlen 1000
    link/ether 08:00:27:37:dc:49 brd ff:ff:ff:ff:ff:ff
    altname enx08002737dc49
6: bond0: <NO-CARRIER,BROADCAST,MULTICAST,MASTER,UP> mtu 1500 qdisc noqueue state DOWN group default qlen 1000
    link/ether 0e:99:f9:1a:26:26 brd ff:ff:ff:ff:ff:ff
7: vmbr0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 08:00:27:f6:43:db brd ff:ff:ff:ff:ff:ff
    inet 192.168.10.73/24 scope global vmbr0
       valid_lft forever preferred_lft forever
    inet6 fe80::a00:27ff:fef6:43db/64 scope link proto kernel_ll
       valid_lft forever preferred_lft forever
8: vmbr1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 08:00:27:04:dd:bd brd ff:ff:ff:ff:ff:ff
    inet6 fe80::a00:27ff:fe04:ddbd/64 scope link proto kernel_ll
       valid_lft forever preferred_lft forever
9: vmbr2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 08:00:27:3a:18:93 brd ff:ff:ff:ff:ff:ff
    inet6 fe80::a00:27ff:fe3a:1893/64 scope link proto kernel_ll
       valid_lft forever preferred_lft forever
10: vmbr3: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default qlen 1000
    link/ether 08:00:27:37:dc:49 brd ff:ff:ff:ff:ff:ff
11: veth1001i0@if2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master vmbr1 state UP group default qlen 1000
    link/ether fe:55:06:32:fc:0e brd ff:ff:ff:ff:ff:ff link-netnsid 0
12: veth1010i0@if2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master vmbr2 state UP group default qlen 1000
    link/ether fe:6c:06:f1:83:da brd ff:ff:ff:ff:ff:ff link-netnsid 1
13: veth1020i0@if2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master fwbr1020i0 state UP group default qlen 1000
    link/ether fe:18:7f:56:10:9b brd ff:ff:ff:ff:ff:ff link-netnsid 2
14: fwbr1020i0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether ee:c5:b8:ad:be:bf brd ff:ff:ff:ff:ff:ff
15: fwpr1020p0@fwln1020i0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master vmbr2 state UP group default qlen 1000
    link/ether 8a:5a:6d:1b:db:a1 brd ff:ff:ff:ff:ff:ff
16: fwln1020i0@fwpr1020p0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master fwbr1020i0 state UP group default qlen 1000
    link/ether ee:c5:b8:ad:be:bf brd ff:ff:ff:ff:ff:ff

ブリッジ

root@prox:~# bridge link
2: nic0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 master vmbr0 state forwarding priority 32 cost 5
3: enp0s8: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 master vmbr1 state forwarding priority 32 cost 5
4: enp0s9: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 master vmbr2 state forwarding priority 32 cost 5
5: enp0s10: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 master vmbr3 state disabled priority 32 cost 100
11: veth1001i0@nic0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 master vmbr1 state forwarding priority 32 cost 2
12: veth1010i0@nic0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 master vmbr2 state forwarding priority 32 cost 2
13: veth1020i0@nic0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 master fwbr1020i0 state forwarding priority 32 cost 2
15: fwpr1020p0@fwln1020i0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 master vmbr2 state forwarding priority 32 cost 2
16: fwln1020i0@fwpr1020p0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 master fwbr1020i0 state forwarding priority 32 cost 2

root@prox:~# bridge vlan
port              vlan-id
nic0              1 PVID Egress Untagged
enp0s8            1 PVID Egress Untagged
enp0s9            1 PVID Egress Untagged
                  10
                  20
enp0s10           1 PVID Egress Untagged
                  2
                  3

...

                  4092
                  4093
                  4094
vmbr0             1 PVID Egress Untagged
vmbr1             1 PVID Egress Untagged
vmbr2             1 PVID Egress Untagged
vmbr3             1 PVID Egress Untagged
veth1001i0        1 PVID Egress Untagged
veth1010i0        10 PVID Egress Untagged
veth1020i0        1 PVID Egress Untagged
fwbr1020i0        1 PVID Egress Untagged
fwpr1020p0        20 PVID Egress Untagged
fwln1020i0        1 PVID Egress Untagged

コンテナ

IPアドレス取得状況

CUI

root@debian20:~# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host noprefixroute
       valid_lft forever preferred_lft forever
2: eth0@if13: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether bc:24:11:94:9d:17 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 10.3.3.1/24 brd 10.3.3.255 scope global dynamic eth0
       valid_lft 82820sec preferred_lft 82820sec
    inet6 fe80::be24:11ff:fe94:9d17/64 scope link proto kernel_ll
       valid_lft forever preferred_lft forever```

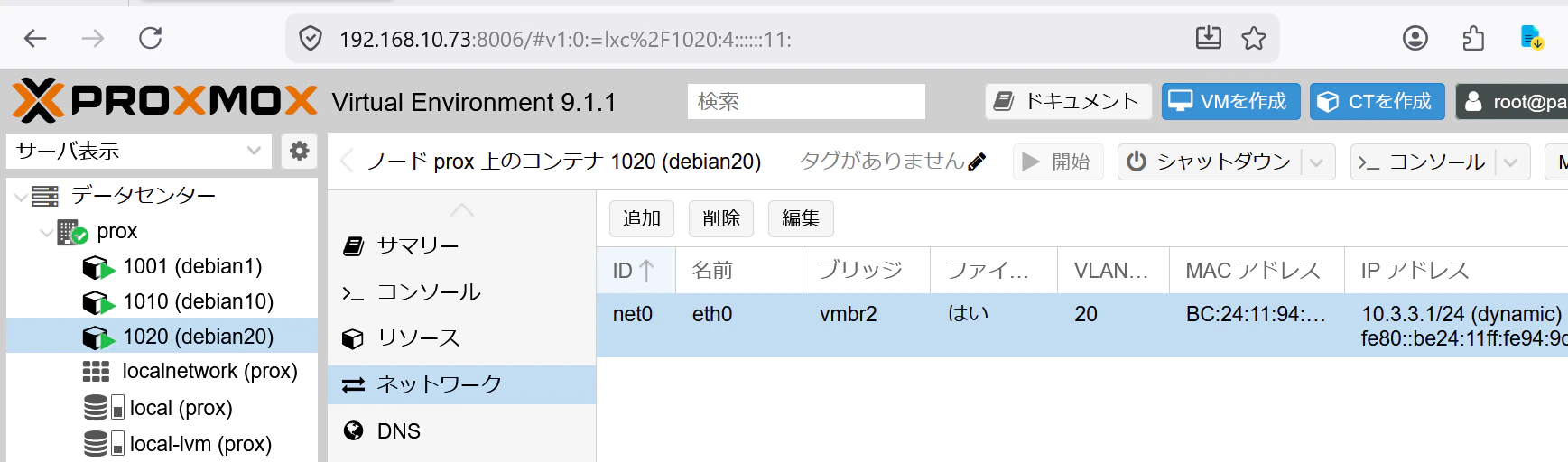

GUI

Gateway（DHCPサーバー）へのping

root@debian20:~# ping 10.3.3.254 -c 3
PING 10.3.3.254 (10.3.3.254) 56(84) bytes of data.
64 bytes from 10.3.3.254: icmp_seq=1 ttl=255 time=11.9 ms
64 bytes from 10.3.3.254: icmp_seq=2 ttl=255 time=1.93 ms
64 bytes from 10.3.3.254: icmp_seq=3 ttl=255 time=1.97 ms

--- 10.3.3.254 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2074ms
rtt min/avg/max/mdev = 1.934/5.278/11.935/4.707 ms

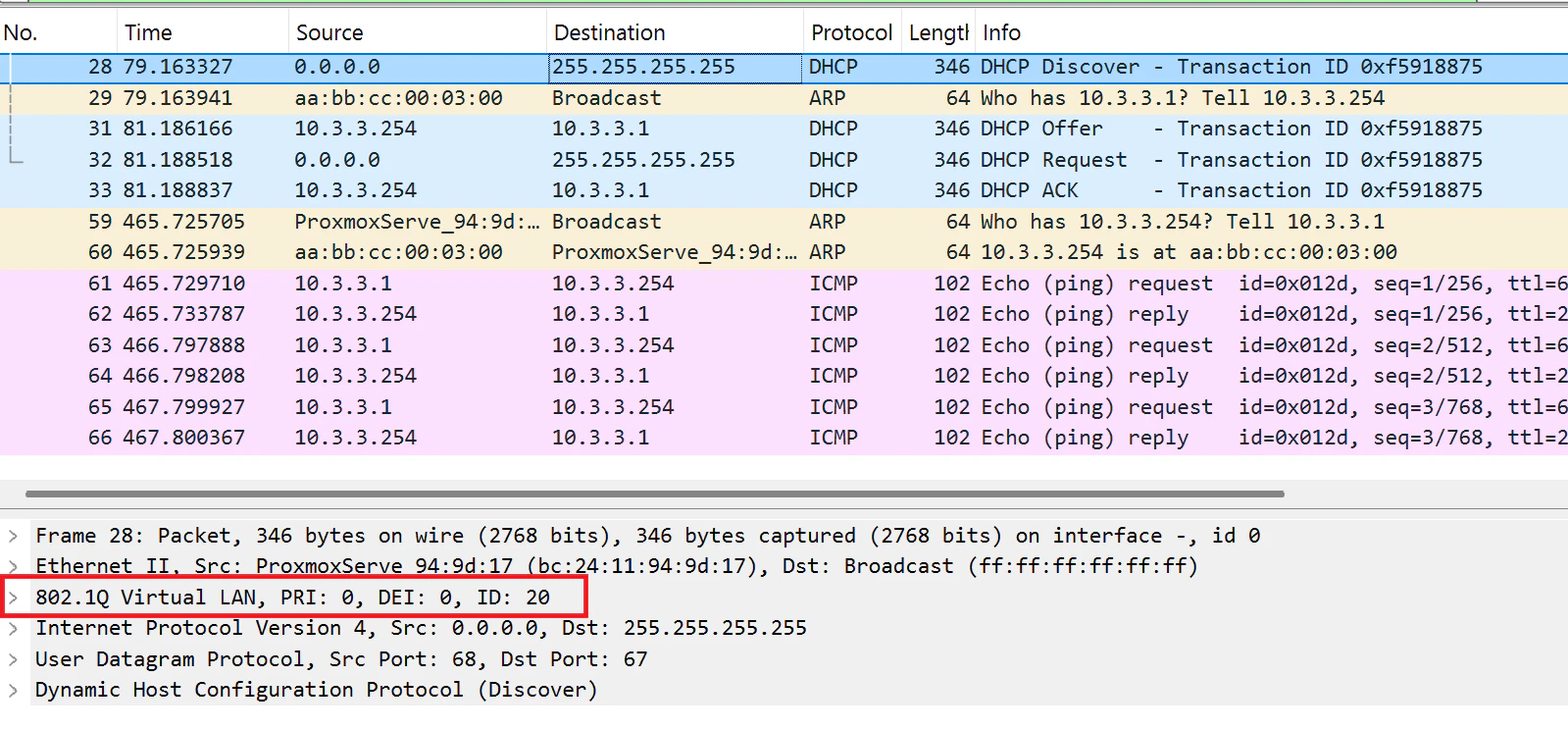

Wiresharkで取得したデータ

ProxmoxとSwitchとの間で取得した、上記のping実行時のデータである。

VLANタグが確認できる。
