NAT環境下の拠点間接続時の同一ネットワーク（VXLAN over IPsec under NAT）
「その１」の続き。NAT環境下の拠点間接続時に同一ネットワークを実現する。調査及びトライ＆エラーの結果、IPsec+NATトラバーサルを使わざるを得ないようであった。
ネットワーク

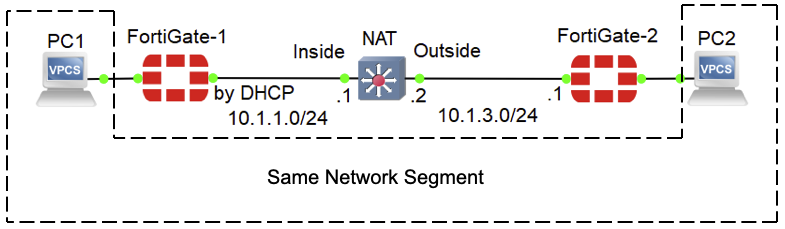

下記のようなネットワーク構成。中央にNATが存在し、左が内側、右が外側である。末端のPCどうしが同一ネットワークに属する。
設定
各種項目作成については、「その１」も参照されたし。特記事項がなければ、基本的に左側のForigateの設定を記載している。
ループバック（Loopback）

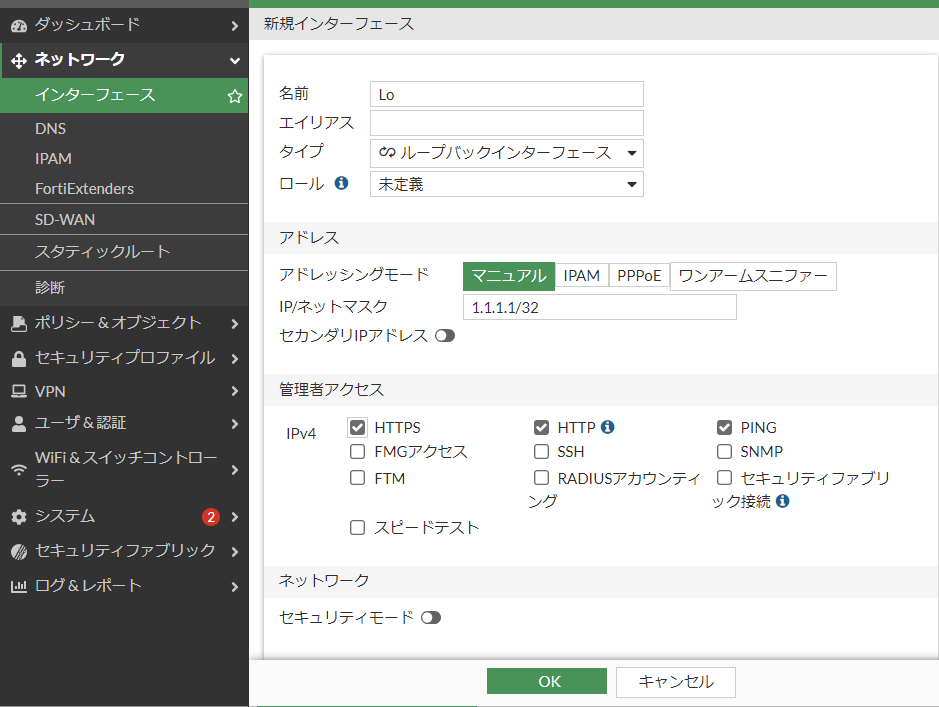

後述するVXLANの宛先として、Loopback IPアドレスを作成する。
ここでは、左側FortigateのLoopback IPアドレスとして”1.1.1.1”、右側FortigateのLoopback IPアドレスとして”1.1.1.2”を用いる。
VXLAN
CLIによる作成。VNIとして、10を用いる。これは、双方のFortigateで同じ値。
FG1 (vxlan) # show
config system vxlan
edit "vxlan"
set interface "Lo"
set vni 10
set remote-ip "1.1.1.2"
next
end
ソフトウェアスイッチ（Bridge）

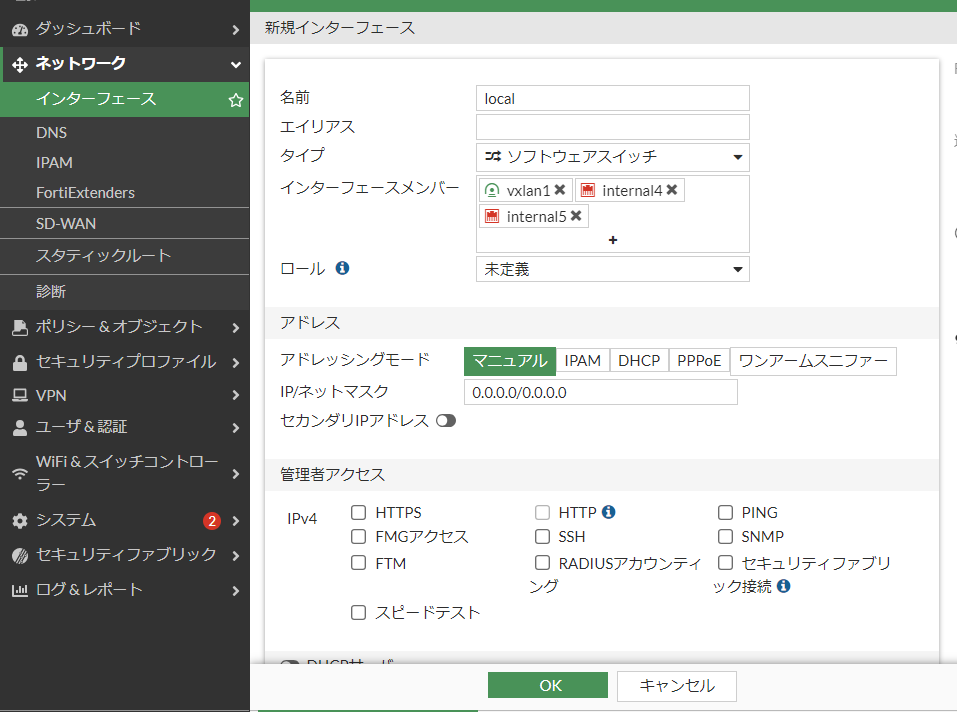

ここは「その１」と同じ。作成したVXLANとInternal（ここではPort4および5）とをつなぐソフトウェアスイッチ（Bridge）を作成。
WAN
- 左側Fortigate：DHCPによるIPアドレス（10.1.1.x/24）
- 右側Fortigate：10.1.3.1/24（固定）
ネットワークインターフェース

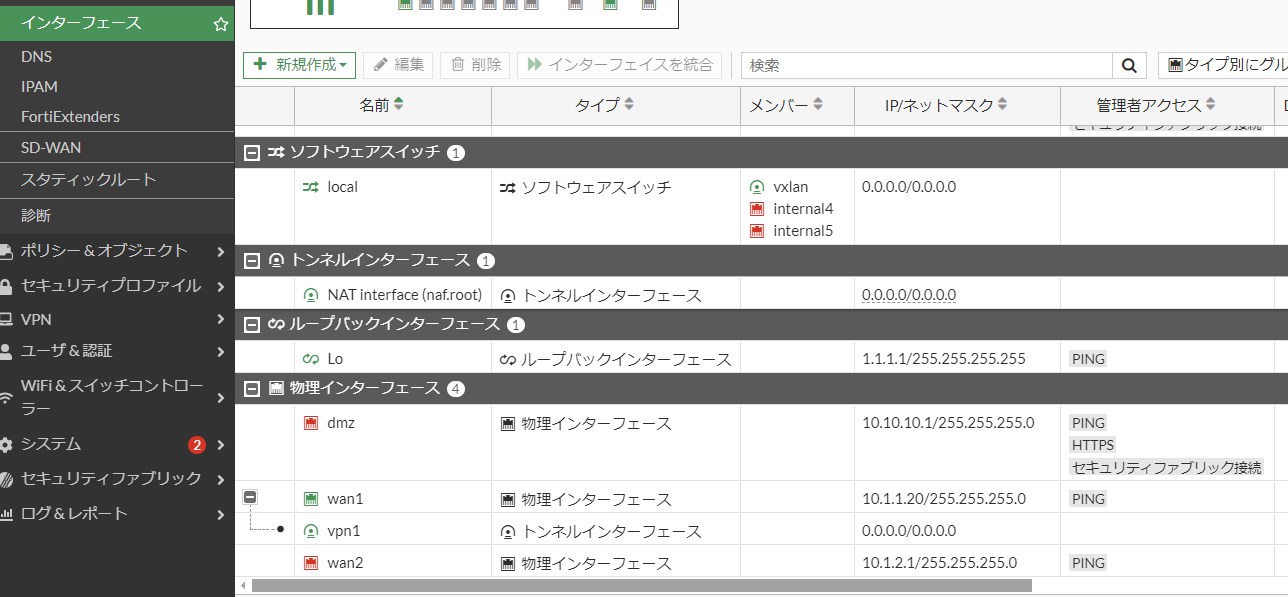

最終的には下記となる（一部後述するVPN記述含む）。
左側Fortigate

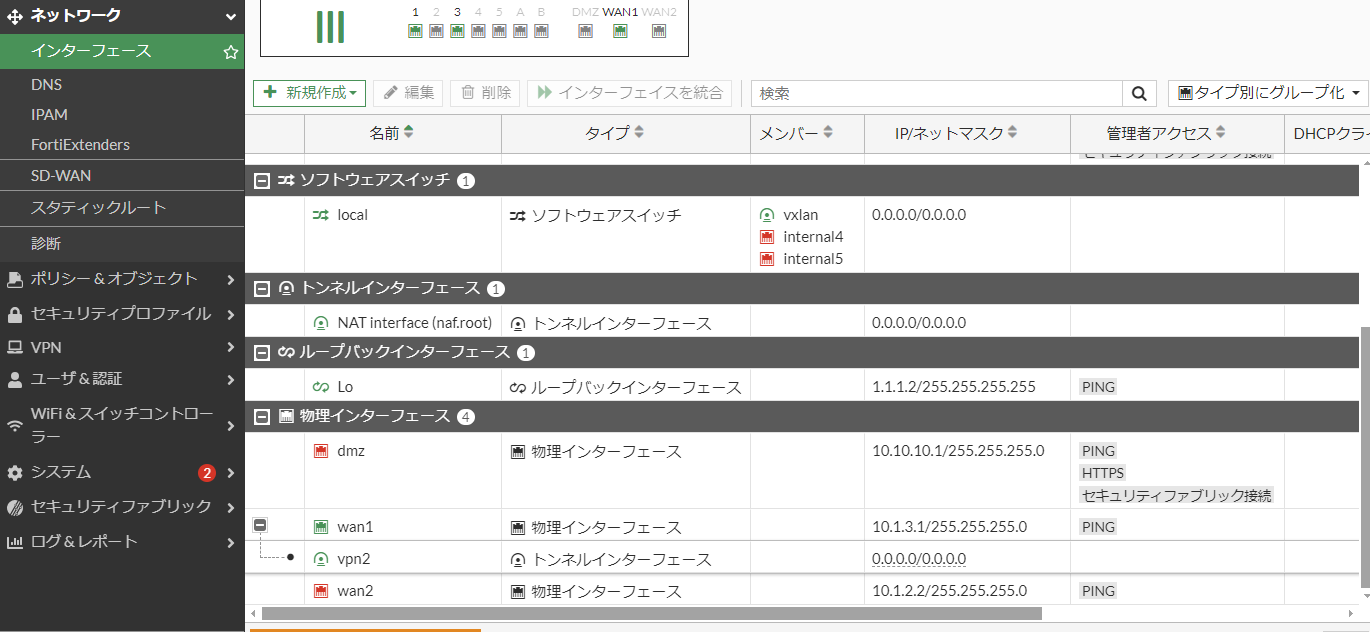

右側Fortigate
IPsec VPN
IPsecトンネルにて、「カスタム」を選択して作成する。
左側Fortigate（NAT inside）

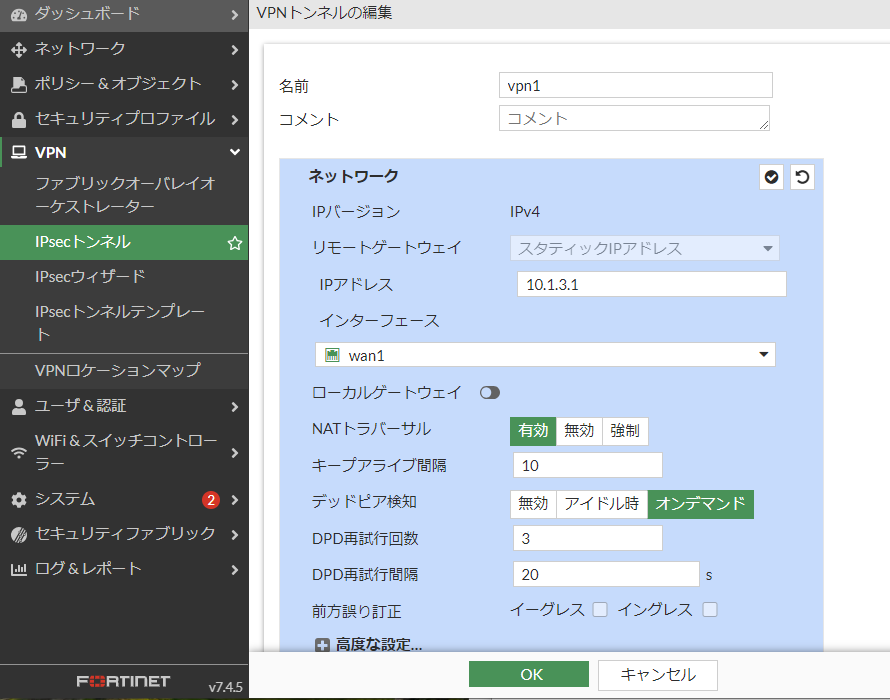

リモートゲートウェイのスタティックIPアドレスとして、対向peerのIPアドレス”10.1.3.1”を指定する。NATトラバーサルを有効化することも重要。

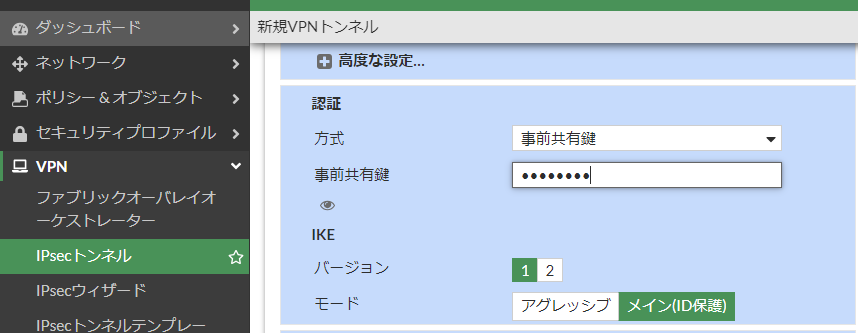

事前認証鍵を指定する。

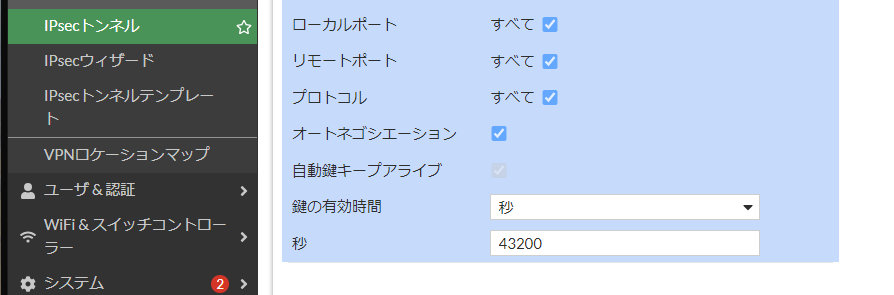

オートネゴシエーション選択。

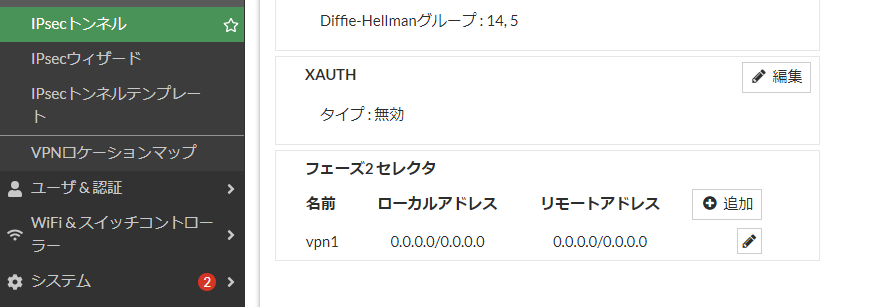

IPsec対象とするIPアドレスは指定しない。
右側Fortigate（NAT outside）

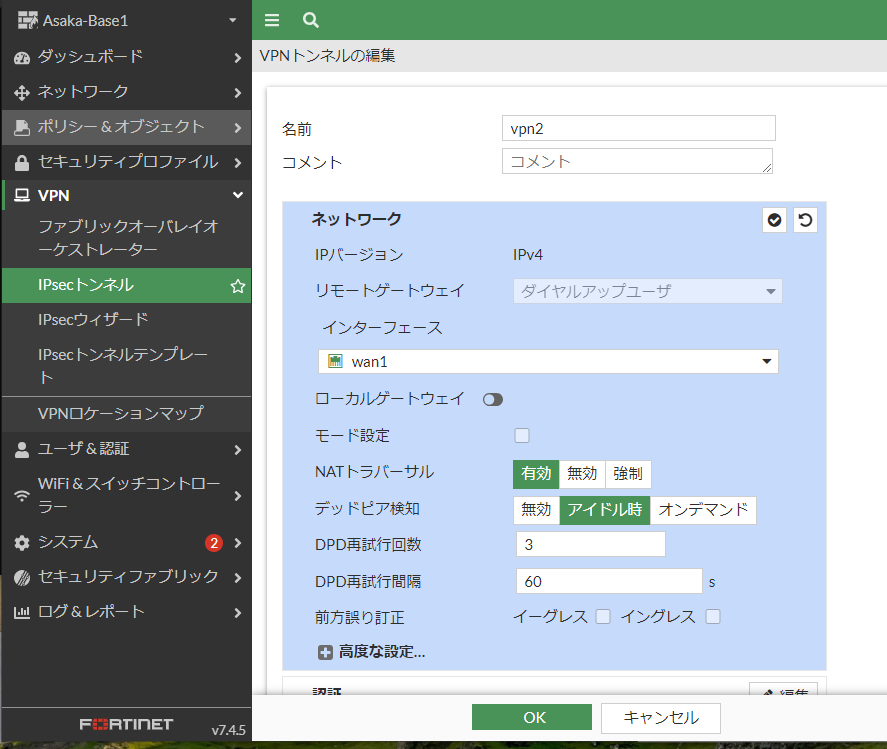

NAT外側では、対向PeerのIPアドレスが不定となる。リモートゲートウェイのダイアルアップユーザを選択する。NATトラバーサルを有効化することも同じ。
事前認証鍵指定は先ほどと同様。なお、ダイアルアップユーザの場合、オートネゴシエーション指定はできない。また、IPsec対象とするIPアドレスは指定しない。
Static Route
左側Fortigate（NAT inside）

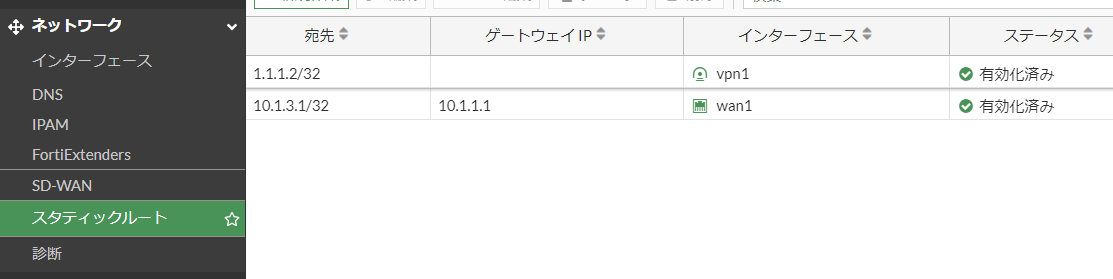

対向PeerのIPアドレス（10.1.3.1）へのルートを作成。今回の最大のポイントと感じたのは、対向PeerのループバックIPアドレス（1.1.1.1）のインターフェースとして、VPNトンネル（vpn1）を指定することであった。
右側Fortigate（NAT outside）

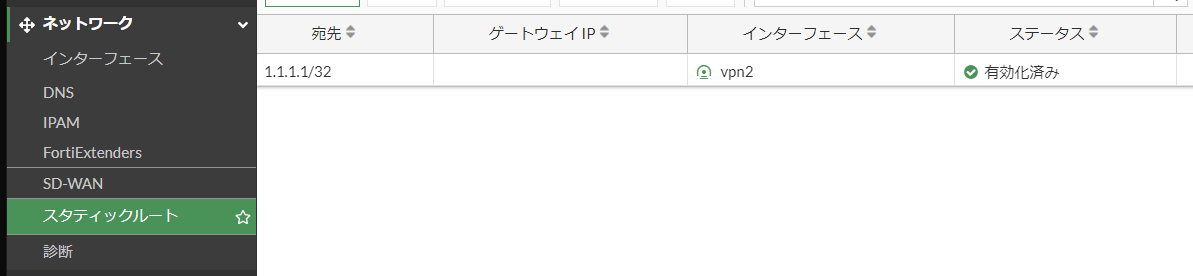

同じく対向PeerのループバックIPアドレス（1.1.1.2）のインターフェースとして、VPNトンネル（vpn2）を指定。
Firewall

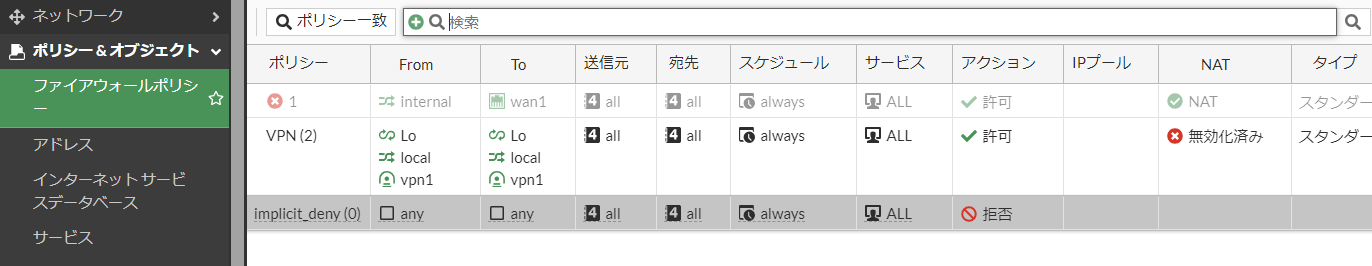

Fortigate内外（WAN-LAN間）を通信させるためのFirewall設定。VPNトンネル、ソフトウェアスイッチ、ループバックIPアドレス間通信を許可する。
右側Fortigateでは、上記vpn1がvpn2に置き換わるだけである。
検証
pingによる検証。パケットはESPとなってしまい、見ることができないので、Wiresharkで取得したデータは省略。左側Fortigateのルーティングテーブルは下記となる。
FG1 # get route info routing-table all
Codes: K - kernel, C - connected, S - static, R - RIP, B - BGP
O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
V - BGP VPNv4
* - candidate default
Routing table for VRF=0
C 1.1.1.1/32 is directly connected, Lo
S 1.1.1.2/32 [10/0] via vpn1 tunnel 10.1.3.1, [1/0]
C 10.1.1.0/24 is directly connected, wan1
S 10.1.3.1/32 [10/0] via 10.1.1.1, wan1, [1/0]
C 192.168.10.0/24 is directly connected, internal
右側ortigateのルーティングテーブルは下記となる。
FG2 # get route info routing-table all
Codes: K - kernel, C - connected, S - static, R - RIP, B - BGP
O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
V - BGP VPNv4
* - candidate default
Routing table for VRF=0
S* 0.0.0.0/0 [15/0] via vpn2 tunnel 10.1.3.2, [1/0]
S 1.1.1.1/32 [10/0] via vpn2 tunnel 10.1.3.2, [1/0]
C 1.1.1.2/32 is directly connected, Lo
C 10.1.3.0/24 is directly connected, wan1
C 192.168.30.0/24 is directly connected, internal

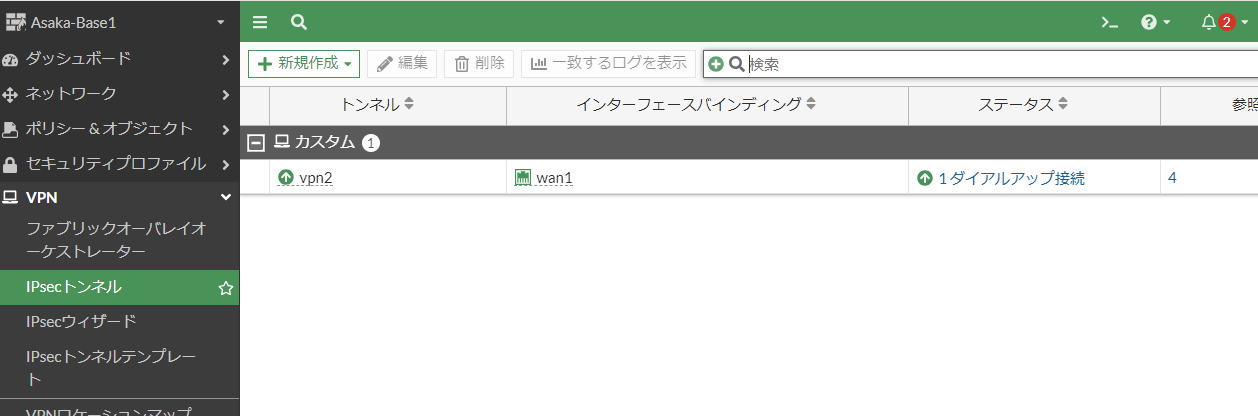

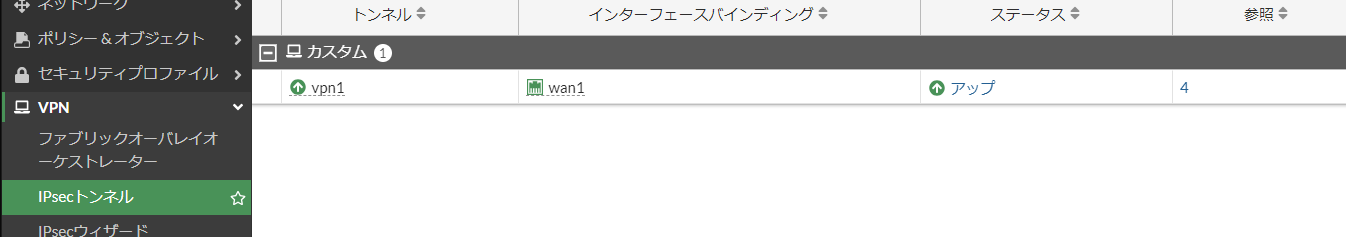

なお、IPsecトンネルが確立されている状況は下記となる。
終わりに
VXLANはUDPパケットなので、理論的には、NAT環境下でIPsecなしでも実現できるのではあるが、このあたりはFortigateの仕様なのであろう。
