Fortigate（その６：SD-WAN Aggregation Fortigate Hub&Spoke）

SD-WAN AggregationでのFortigateのHub&Spoke構成

SD-WANのAggregation にて、Fortigate自体のHub&Spokeを実現する。

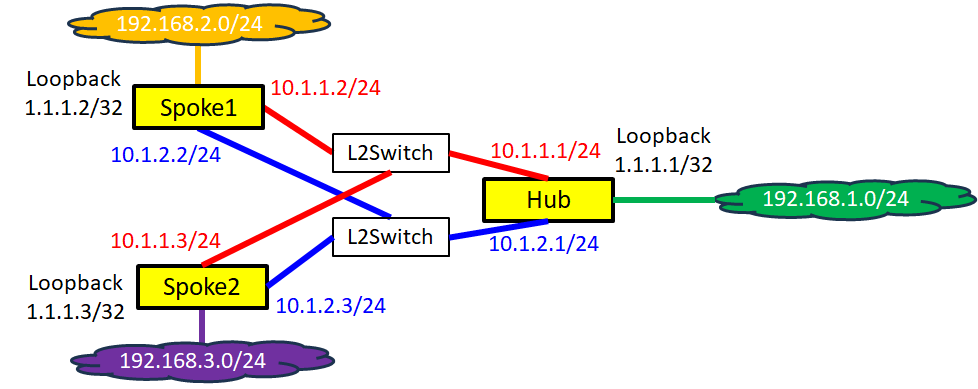

構成

• Fortigate（イエロー）
  • Hubと2台のSpokeとが2回線WANで接続
    • WAN1：10.1.1.0/24（レッド）
    • WAN2：10.1.2.0/24（ブルー）
  • Hub
    • ローカルネットワーク：192.168.1.0/24（グリーン）
    • Loopback：1.1.1.1/32
  • Spoke1
    • ローカルネットワーク：192.168.2.0/24（オレンジ）
    • Loopback：1.1.1.2/32
  • Spoke2
    • ローカルネットワーク：192.168.3.0/24（パープル）
    • Loopback：1.1.1.3/32
• ローカルネットワークどうしで通信を実現

設定

基本設定は、「その３」および「その４」を参照のこと。ここでは、特記事項のみ記載。

Hub

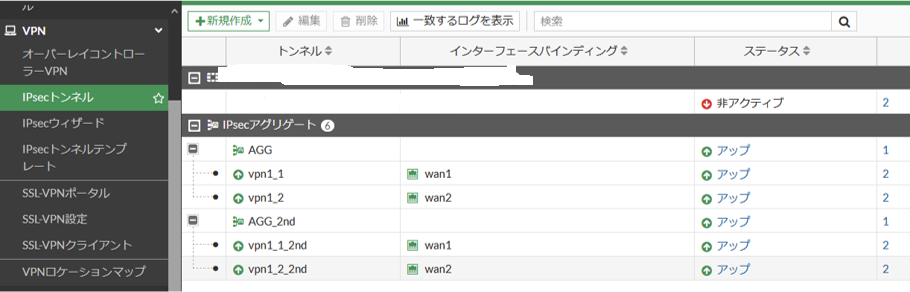

VPN

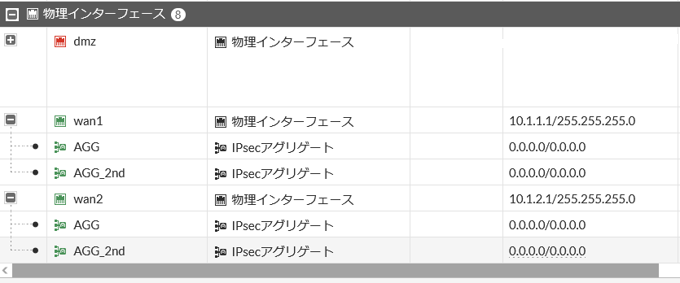

Spokeごとに、異なるIPアドレスを相手先に持つトンネル（vpn1_1&vpn1_2, vpn1_1_2nd&vpn1_2_2nd）およびAgregation（AGG, AGG_2nd）を作成する。

SD-WAN

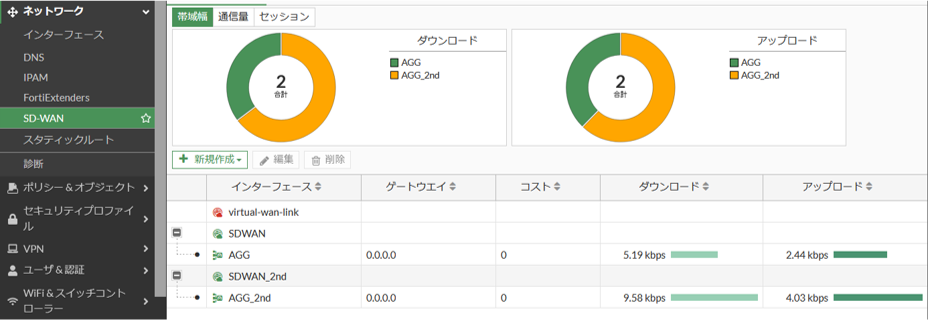

Spokeごとに、名称が異なるSD-WAN Zone（SDWAN, SDWAN_2nd）を作成する。また、SD-WAN名ごとにMember（VPN Aggregation: AGG, AGG_2nd）を指定する。また、下記のように、MemberのソースIPアドレスをLoopback IPアドレスとする。

Hub-1 (members) # show
config members
    edit 1
        set interface "AGG"
        set zone "SDWAN"
        set source 1.1.1.1
    next
    edit 2
        set interface "AGG_2nd"
        set zone "SDWAN_2nd"
        set source 1.1.1.1
    next
end

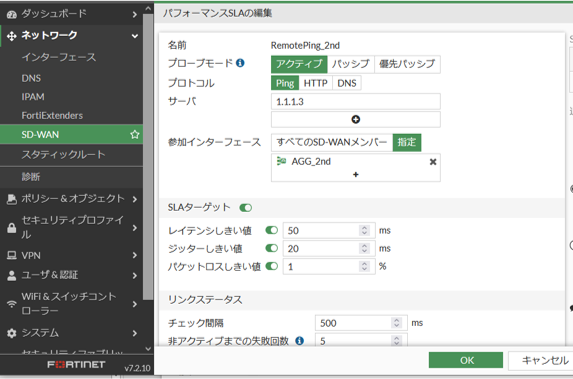

SpokeごとにSLA（RemotePing, RemotePing_2nd）を作成。サーバーにSpoke Loopback（1.1.1.2または1.1.1.3）を、参加インターフェースにSpokeの VPN Aggregation（AGGまたはAGG_2nd）を指定する。

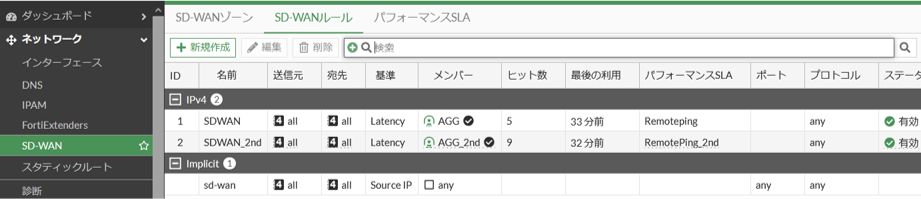

Spokeごとにルールを作成し、ルール内でSpokeごとにSLAを指定する。

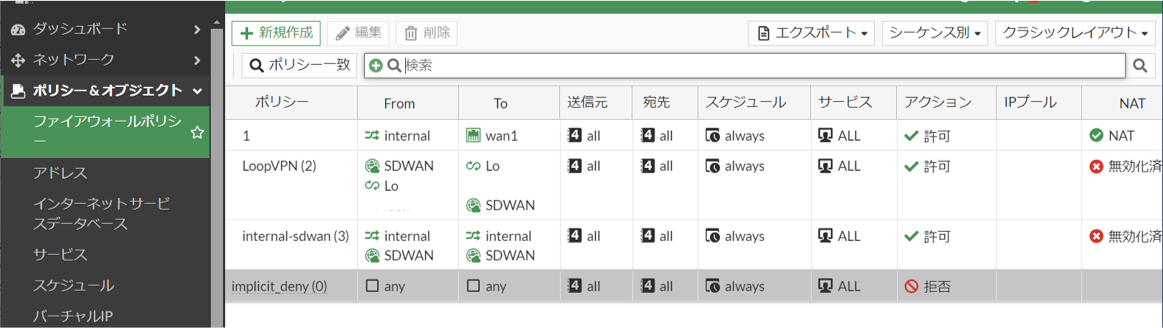

Firewall

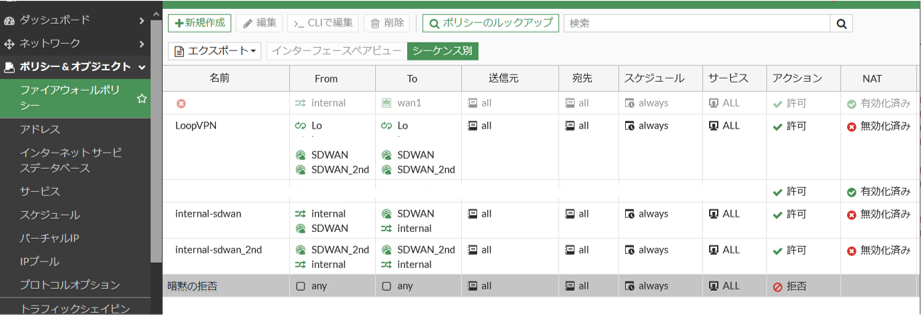

すべてのSD-WANゾーン（SDWAN, SDWAN_2nd）とループバック（Lo）、すべてのSD-WANゾーンとInternalとを、FromおよびToに指定し、送信元・宛先にall、サービスをALLに指定する。

Static Route

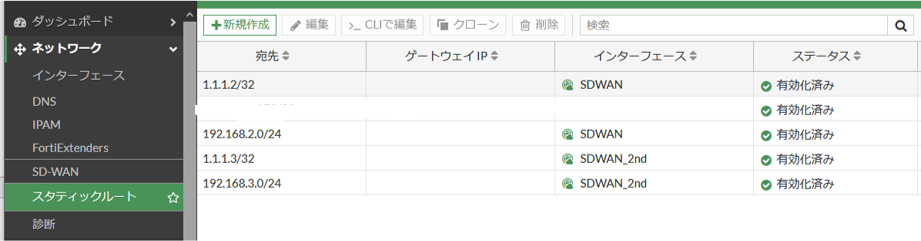

Spokeごとに、SpokeのInternalネットワーク宛先をSpokeのSD-WAN Zone（SDWANまたはSDWAN_2nd）に指定する。

Spoke

Firewall

SD-WANゾーン（SDWAN）とループバック（Lo）、SD-WANゾーンとInternalとを、FromおよびToに指定し、送信元・宛先にall、サービスをALLに指定する。

Static Route

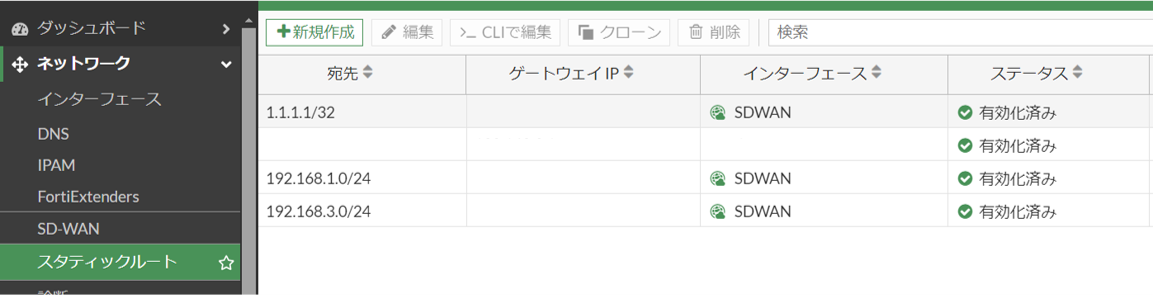

Hubおよびもう一つSpokeのInternalネットワーク宛先をSpokeのSD-WAN Zone（SDWAN）に指定する。

検証

動作自体はping疎通のみなので略。関連情報を記す。

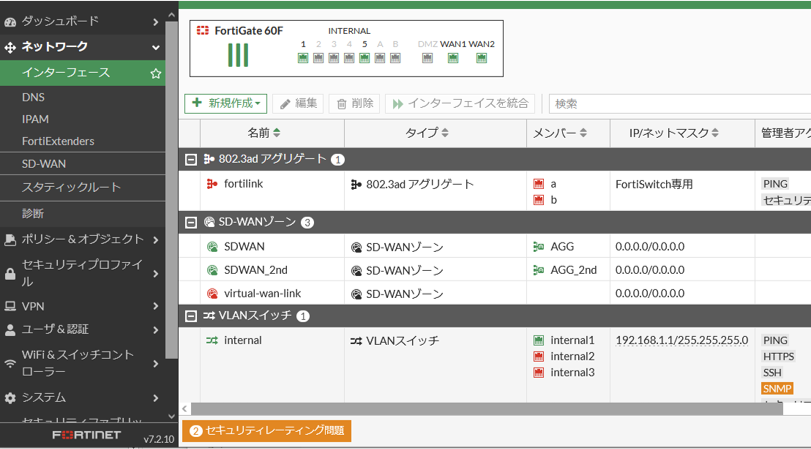

インターフェース状況（HUB）

VPN状況（HUB）

Hub-1 # get vpn ipsec tunnel summary
'vpn1_1_2nd' 10.1.1.3:0  selectors(total,up): 1/1  rx(pkt,err): 4204/0  tx(pkt,err): 4168/2
'vpn1_2_2nd' 10.1.2.3:0  selectors(total,up): 1/1  rx(pkt,err): 4205/0  tx(pkt,err): 4166/2
'vpn1_1' 10.1.1.2:0  selectors(total,up): 1/1  rx(pkt,err): 1717/0  tx(pkt,err): 1691/1
'vpn1_2' 10.1.2.2:0  selectors(total,up): 1/1  rx(pkt,err): 1719/0  tx(pkt,err): 1691/2

ルーティングテーブル

HUB

Hub-1 # get router info routing-table all
Codes: K - kernel, C - connected, S - static, R - RIP, B - BGP
       O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
       V - BGP VPNv4
       * - candidate default

Routing table for VRF=0
C       1.1.1.1/32 is directly connected, Lo
S       1.1.1.2/32 [1/0] via AGG tunnel 10.1.2.2, [1/0]
S       1.1.1.3/32 [1/0] via AGG_2nd tunnel 10.1.1.3, [1/0]
C       10.1.1.0/24 is directly connected, wan1
C       10.1.2.0/24 is directly connected, wan2
C       192.168.1.0/24 is directly connected, internal
S       192.168.2.0/24 [1/0] via AGG tunnel 10.1.2.2, [1/0]
S       192.168.3.0/24 [1/0] via AGG_2nd tunnel 10.1.1.3, [1/0]

Spoke

Spoke-1 # get router info routing-table all

Routing table for VRF=0
S       1.1.1.1/32 [1/0] via AGG tunnel 10.1.1.1, [1/0]
C       1.1.1.2/32 is directly connected, Lo
C       10.1.1.0/24 is directly connected, wan1
C       10.1.2.0/24 is directly connected, wan2
S       192.168.1.0/24 [1/0] via AGG tunnel 10.1.1.1, [1/0]
C       192.168.2.0/24 is directly connected, internal
S       192.168.3.0/24 [1/0] via AGG tunnel 10.1.1.1, [1/0]
