L2TPv3 over IPsecをヤマハルーターで実現
前回の「ヤマハルーターでL2TPv3」の続きである。拠点間接続では経路のセキュア化がほぼ必須となることから、L2TPv3 over IPsecをヤマハルーターで実現してみた。参考サイトは前回と同じ。

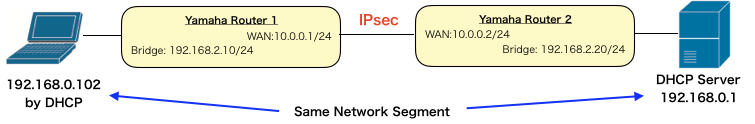

ネットワークトポロジー
両端が同一セグメントである。今回は、右端（遠隔地）のDHCPサーバーから、左端のクライアントPCがIPアドレスを取得する状況とした。
設定
関連するところのみ記載。下記はRouter 1の設定、Router 2では、各種IPアドレスが反転する。ホスト名も別のものとなる。
bridge member bridge1 lan1 tunnel1 # LAN側とトンネルとをブリッジ化
ip bridge1 address 192.168.2.10/24 # ブリッジにIPアドレスアサイン
ip lan2 address 10.0.0.1/24 # WAN側IPアドレス
ip lan2 nat descriptor 1 # 適用するNATディスクリプタ
tunnel select 1 # トンネル設定
tunnel encapsulation l2tpv3 # L2TPv3/IPsec トンネル
tunnel endpoint address 192.168.2.10 10.0.0.2 # トンネル始点（ブリッジIPアドレス）と終点（対向ルーターのWAN IPアドレス）
ipsec tunnel 101 # IPsecトンネルポリシー
ipsec sa policy 101 1 esp aes-cbc sha-hmac # ESP及びアルゴリズム
ipsec ike keepalive log 1 on # IKEキープアライブSyslog化
ipsec ike keepalive use 1 on # IKEキープアライブ有効化
ipsec ike local address 1 192.168.2.10 # IKEローカルIPアドレス
ipsec ike pre-shared-key 1 text yamaha # IKE事前共有鍵
ipsec ike remote address 1 10.0.0.2 # IPsecリモートIPアドレス
l2tp always-on on # L2TPv3の常時接続
l2tp hostname RT1 # ホスト名
l2tp tunnel auth on yamaha # トンネル認証ONおよびパスワード
l2tp tunnel disconnect time off # トンネル切断タイマーOFF
l2tp keepalive use on 60 3 # トンネルキープアライブON、インターバル（秒）、ダウン検出カウント
l2tp keepalive log on # トンネルキープアライブログON
l2tp syslog on # L2TPトンネル制御をSyslog化
l2tp local router-id 192.168.2.10 # ローカル（自分）ルーターID
l2tp remote router-id 192.168.2.20 # リモート（対向）ルーターID
l2tp remote end-id yamaha # リモートエンドID（ルーターどうしで同一）
ip tunnel tcp mss limit auto # TCP MSS自動制御
tunnel enable 1 # トンネル有効化
nat descriptor type 1 masquerade # NAT IPマスカレード
nat descriptor address outer 1 primary # NAT外側IPアドレス（LAN2）
nat descriptor address inner 1 auto # NAT内側IPアドレス（自動）
nat descriptor masquerade static 1 1 192.168.2.10 udp 1701 # L2TPポート番号（1701）をブリッジIPアドレスへ転送
nat descriptor masquerade static 1 2 192.168.2.10 udp 500 # ISAKMPポート番号（500）を同様に転送
nat descriptor masquerade static 1 3 192.168.2.10 udp 4500 # IPsec NAT-Traversalポート番号（4500）を同様に転送（これは不要かもしれない）
nat descriptor masquerade static 1 4 192.168.2.10 esp # ESPパケットを同様に転送
ipsec auto refresh on # IKE鍵交換有効化
ipsec transport 1 101 udp 1701 # IPsecトランスポートモードでL2TP（1701）利用
l2tp service on l2tpv3 # L2TPv3有効化
ルーター間のネットワークキャプチャデータ
IPsec関連パケット（IKE、ESP）が確認できる。

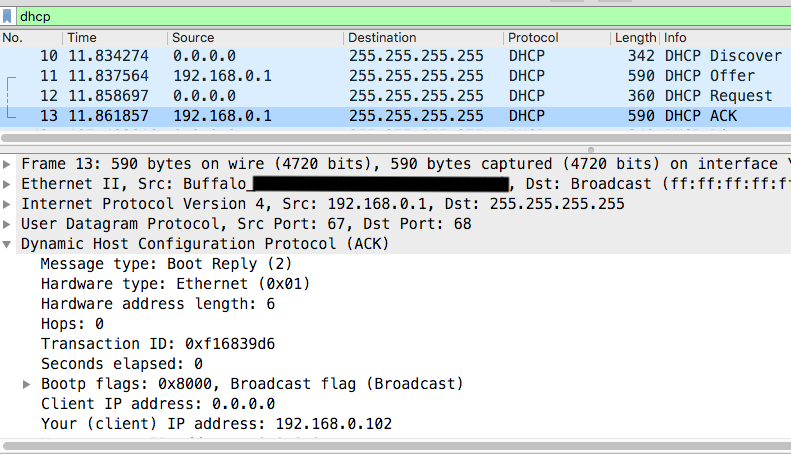

クライアントPCでのネットワークキャプチャデータ
両端が同一ネットワークセグメントであり、ブロードキャストパケットが見える。
L2TPおよびIPsec状況
# show status l2tp
------------------- L2TP INFORMATION -------------------
L2TP情報テーブル
L2TPトンネル数: 1, L2TPセッション数: 1
TUNNEL[1]:
トンネルの状態: established
バージョン: L2TPv3
自機側トンネルID: 6056
相手側トンネルID: 13876
自機側IPアドレス: 192.168.2.10
相手側IPアドレス: 10.0.0.2
自機側送信元ポート: 1701
相手側送信元ポート: 1701
ベンダ名: YAMAHA Corporation
ホスト名: RT2
Next Transmit sequence(Ns): 33
Next Receive sequence(Nr) : 35
トンネル内のセッション数: 1 session
セッション情報:
セッションの状態: established
自機側セッションID: 64312
相手側セッションID: 59495
Circuit Status 自機側:UP 相手側:UP
通信時間: 31分28秒
受信: 1991 パケット [1239749 オクテット]
送信: 4476 パケット [501909 オクテット]
#
# show ipsec sa
Total: isakmp:2 send:4 recv:4
sa sgw isakmp connection dir life[s] remote-id
----------------------------------------------------------------------------
1 1 - isakmp - 26590 10.0.0.2
2 1 1 tun[0001]esp send 26592 10.0.0.2
3 1 1 tun[0001]esp recv 26592 10.0.0.2
4 1 1 tra[0001]esp send 26592 10.0.0.2
5 1 1 tra[0001]esp recv 26592 10.0.0.2
6 1 1 tun[0001]esp send 26592 10.0.0.2
7 1 1 tun[0001]esp recv 26592 10.0.0.2
8 1 1 tra[0001]esp send 26592 10.0.0.2
9 1 1 tra[0001]esp recv 26592 10.0.0.2
10 1 - isakmp - 26597 10.0.0.2
終わりに
次は、途中にNATが含まれるネットワークで、L2TPv3 over IPsecを実現する。
