📢 はじめに

皆さん、コードの処理フローを説明するのに苦労していませんか？ 😅

今回は、Databricks Notebook × Mermaid × Claude Opus 4.1を組み合わせて、複雑なプログラムの処理フローを美しいダイアグラムに変換する革命的な方法をご紹介します！ ✨

これを使えば、以下のような悩みが一瞬で解決します：

📊 複雑な処理フローの説明が大変
🎨 ドキュメント作成に時間がかかる
🤯 新メンバーへの説明が面倒
💡 コードレビューでの理解促進が難しい

🎯 この記事で得られる成果物

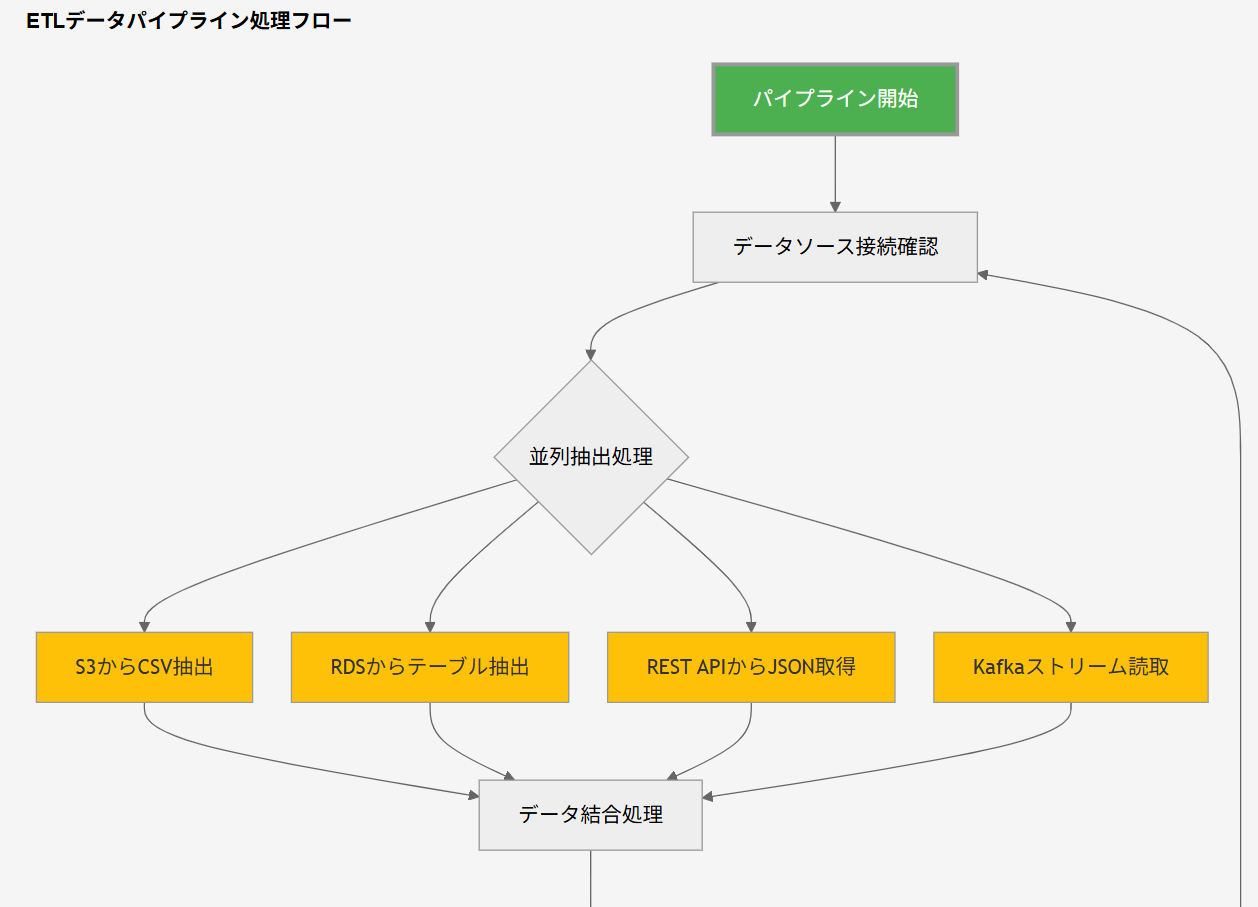

こんな美しいフローチャートがDatabricks Notebook上で直接表示できます！ 🌟

🛠 必要なツールと環境

📋 準備するもの

🔷 Databricks Workspace
🤖 Claude Opus 4.1
📝 処理フローを書きたいコード
☕ コーヒー（作業のお供に）

📖 実装手順（たった5ステップ！）

⓵ 処理フローを書きたいPGを入手 📂

まずは、フローチャート化したいPythonコードを準備します。
ETLパイプライン、機械学習処理、データ分析コードなど、何でもOK！ 👍

② Claude Opus 4.1 + thinking + Research + 丁寧に変更 🤖

Claude Opus 4.1の最新機能をフル活用！

Thinking mode で論理的な分析
Research機能 で最新のベストプラクティスを参照
丁寧なプロンプトエンジニアリング

③ 添付したプロンプトと処理フローを書きたいPGを入力 💬

後述の**「魔法のプロンプト」**とあなたのコードをClaudeに投げ込みます！

④ 作成したDatabricks NotebookをDatabricksワークスペースにインポート 📤

Claudeが生成したコードをDatabricks Notebookにコピー&ペースト！

⑤ Databricks Notebookを実行して処理フロー図を作成 🎨

実行ボタンをポチッと押すだけで、美しいフローチャートが表示されます！ 🎉

🪄 魔法のプロンプト（これをコピーして使ってください！）

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

【プロンプト開始】以下のテキストをそのままClaudeにコピー＆ペースト

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Databricks Notebook用Mermaidダイアグラム実装プロンプト

役割定義:
あなたはDatabricks NotebookにおけるdisplayHTML()関数を活用したMermaidダイアグラム実装の専門家である。Pythonコードの処理フローを解析し、視覚的に理解しやすいフローチャートとして実装する高度な技術知識を有している。

主要タスク:
提供されたDatabricks Notebookのソースコードを詳細に分析し、その処理フローをMermaid言語で表現する。成果物はDatabricks環境で即座に実行可能な形式で、displayHTML()関数を通じて出力される実装として提供する。

技術要件:

1. ファイル形式仕様
- Databricks notebook sourceとしてのヘッダー
- UTF-8エンコーディング
- 適切なdocstringの記載

2. 必須実装パターン
2.0 mermaid-magicパッケージ使用の以下3行を冒頭実行
%pip install mermaid-magic
%load_ext mermaid_magic
dbutils.library.restartPython()

2.1 概要版の実装
- 上から下へフローが直列で処理を示す箱は4～5個以内
- 極力シンプルなフロー
- displayHTML()関数を活用したMermaidダイアグラム実装

2.2 詳細版の実装
- 上から下へ流れるフロー
- 完全な機能を実装した詳細版
- スタイリングと高度な設定を含む
- 複雑なフローチャートに対応
- フローの上段に入力と出力の簡易な説明文
- フローの上段に処理パラメータの説明文
- フローの下段に凡例
- フローの下段にUDF内部処理の説明(UDFを使っている場合のみ)
- フローの下段に処理上の注意点(注意点があれば)
- 矢印は極限まで短くしろ
- displayHTML()関数を活用したMermaidダイアグラム実装

3. HTML構造の必須要素
- padding: 20pxのdivコンテナ
- h3タグでの処理フロータイトル
- class="mermaid"のdivでMermaidダイアグラム定義
- CDNからのMermaid v11ライブラリ読み込み
- mermaid.initialize()での初期化設定

4. Mermaid記述仕様
基本構文:
- graph TD（上から下へのフローチャート）
- ノード定義: ID[ラベル]、ID{条件}、ID((円形))
- 矢印定義: -->（通常）、-->|ラベル|（ラベル付き）
- 矢印は極力短くして！
- スタイル定義: style ID fill:#色,color:#文字色,stroke-width:幅

処理フロー分析手法:

1. コード解析フェーズ
- 主要処理ブロックの識別（関数、クラス、メソッド）
- 制御フローの追跡（if/elif/else、for/while、try/except）
- データフローの把握（入力、変換、出力）

2. 設計フェーズ
- 論理的グループ化（関連処理のグループ化）
- 優先順位の設定（クリティカルパス、主要/補助処理）
- エラー処理の位置づけ

3. 実装フェーズ
- 段階的実装（最小→標準→詳細）
- 品質保証（Databricks環境での確認）
- パフォーマンスの最適化

エラー回避のベストプラクティス:

JavaScript関連のエラー回避:
1. 文字列エスケープ処理
- トリプルクォート使用
- html_parts配列での安全な連結

2. Mermaid初期化の確実な実行
- グローバルスコープでの設定
- startOnLoad: trueの設定
- securityLevel: 'loose'の設定

3. CDNからのライブラリ読み込み
- バージョン11を明示的に指定
- HTTPSプロトコルの使用

実装例として含めるべき要素:

ETLデータパイプライン:
- 複数データソース（S3、RDS、API、Kafka）
- 並列処理と結合
- データ品質チェック
- 変換処理（欠損値処理、型変換、正規化、集計）
- Delta Lake書き込み
- エラーハンドリングとリトライ

実行手順:
1. mermaid-magicパッケージ使用の以下3行を冒頭実行
2. 実行
3. トラブルシューティング

品質保証チェックリスト:
- mermaid-magicパッケージの導入
- displayHTML()関数の使用
- Databricks互換性
- Mermaid初期化
- エラーハンドリング
- 複数バリエーション提供
- 処理フロー正確性
- 視覚的明確性
- スタイル一貫性
- ドキュメント充実度
- 実行可能性

成果物の期待値:
1. 即座の実行可能性
2. 段階的な実装
3. 視覚的な明確性
4. 保守性の高さ
5. 再利用可能性

補足情報:
- Mermaid v11推奨（最小v9以上）
- Python 3.8以上
- displayHTML()関数のサポート必須
- ブラウザベースのノートブック環境

スタイリングで視認性を向上:
- 🟢 開始・終了ノード: 緑色
- 🔵 処理ノード: 青色
- 🟠 判定ノード: オレンジ色
- 🔴 エラー処理: 赤色

このプロンプトに従って、提供されたPythonコードの処理フローをDatabricks Notebook上で実行可能なMermaidフローチャートとして実装してください。

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

【プロンプト終了】上記のテキストまでをコピー

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📊 実装例：ETLデータパイプライン

%pip install mermaid-magic
%load_ext mermaid_magic
dbutils.library.restartPython()

%python
def display_etl_pipeline_flowchart():
    """
    ETLデータパイプラインのフローチャート実装例
    複数データソースからの抽出、変換処理、Delta Lakeへのロードを含む完全な例
    """

    displayHTML("""
    <div style="padding: 20px; background-color: #f5f5f5;">
        <h3>ETLデータパイプライン処理フロー</h3>
        <div class="mermaid">
        graph TD
            開始[パイプライン開始]

            ソース確認[データソース接続確認]
            並列抽出{並列抽出処理}

            S3抽出[S3からCSV抽出]
            DB抽出[RDSからテーブル抽出]
            API抽出[REST APIからJSON取得]
            Kafka抽出[Kafkaストリーム読取]

            結合[データ結合処理]

            品質チェック{データ品質検証}

            変換開始[変換処理開始]
            欠損処理[欠損値処理]
            型変換[データ型変換]
            正規化[データ正規化]
            集計処理[集計・加工処理]

            検証{変換後検証}

            パーティション[パーティション設定]
            Delta書込[Delta Lake書込]

            更新{メタデータ更新}

            成功終了[処理成功]
            エラー処理[エラーログ記録]
            リトライ{リトライ判定}
            通知[アラート通知]
            失敗終了[処理失敗]

            開始 --> ソース確認
            ソース確認 --> 並列抽出

            並列抽出 --> S3抽出
            並列抽出 --> DB抽出
            並列抽出 --> API抽出
            並列抽出 --> Kafka抽出

            S3抽出 --> 結合
            DB抽出 --> 結合
            API抽出 --> 結合
            Kafka抽出 --> 結合

            結合 --> 品質チェック

            品質チェック -->|合格| 変換開始
            品質チェック -->|不合格| エラー処理

            変換開始 --> 欠損処理
            欠損処理 --> 型変換
            型変換 --> 正規化
            正規化 --> 集計処理
            集計処理 --> 検証

            検証 -->|成功| パーティション
            検証 -->|失敗| エラー処理

            パーティション --> Delta書込
            Delta書込 --> 更新

            更新 -->|成功| 成功終了
            更新 -->|失敗| エラー処理

            エラー処理 --> リトライ
            リトライ -->|再試行| ソース確認
            リトライ -->|限界到達| 通知
            通知 --> 失敗終了

            style 開始 fill:#4CAF50,color:#fff,stroke-width:3px
            style 成功終了 fill:#4CAF50,color:#fff,stroke-width:3px
            style 失敗終了 fill:#f44336,color:#fff,stroke-width:3px
            style エラー処理 fill:#FF5722,color:#fff
            style Delta書込 fill:#2196F3,color:#fff,stroke-width:2px
            style S3抽出 fill:#FFC107,color:#333
            style DB抽出 fill:#FFC107,color:#333
            style API抽出 fill:#FFC107,color:#333
            style Kafka抽出 fill:#FFC107,color:#333
            style 品質チェック fill:#9C27B0,color:#fff
            style 検証 fill:#9C27B0,color:#fff
        </div>
    </div>

    <script src="https://cdn.jsdelivr.net/npm/mermaid@11/dist/mermaid.min.js"></script>
    <script>
    mermaid.initialize({
        startOnLoad: true,
        securityLevel: 'loose',
        theme: 'neutral',
        flowchart: {
            useMaxWidth: true,
            htmlLabels: true,
            curve: 'basis',
            rankSpacing: 60,
            nodeSpacing: 30
        }
    });
    </script>
    """)

🔄 リアルタイムストリーミング処理

%pip install mermaid-magic
%load_ext mermaid_magic
dbutils.library.restartPython()

%python
def display_streaming_pipeline():
    """Kafka to Delta Lakeストリーミング処理"""
    displayHTML("""
    <div style="padding: 20px;">
        <h3>ストリーミングパイプライン</h3>
        <div class="mermaid">
        graph LR
            Kafka[📡 Kafka]
            Spark[⚡ Structured Streaming]
            Transform[🔄 変換処理]
            Delta[💎 Delta Lake]

            Kafka --> Spark
            Spark --> Transform
            Transform --> Delta

            style Kafka fill:#FF9800,color:#fff
            style Delta fill:#2196F3,color:#fff
        </div>
    </div>
    <script src="https://cdn.jsdelivr.net/npm/mermaid@11/dist/mermaid.min.js"></script>
    <script>
    mermaid.initialize({ startOnLoad: true, theme: 'neutral' });
    </script>
    """)

🎯 活用シーン

こんな場面で威力を発揮！ 💪

コードレビュー 👥
- 処理の流れが一目瞭然
- レビュアーの理解が格段に向上
ドキュメント作成 📝
- 技術文書の品質向上
- 保守性の大幅改善
新人教育 🎓
- 複雑なロジックも視覚的に理解
- 学習効率が劇的に向上
プレゼンテーション 🎤
- ステークホルダーへの説明が簡単
- 技術的な内容も分かりやすく

🎉 まとめ

Databricks Notebook × Mermaid × Claude AIの組み合わせは、データエンジニアリングの世界に革命をもたらします！ 🚀

この方法を使えば：

⚡ 開発速度が劇的に向上
📊 ドキュメントの品質が格段にアップ
👥 チーム全体の生産性が向上
🎯 コードの理解が簡単に

今すぐ試して、あなたのチームの生産性を爆上げしましょう！ 💪

📚 参考リンク

🙏 最後に

この記事が役立ったら、ぜひいいね 👍 とストック 📌 をお願いします！

質問やフィードバックは、コメント欄でお待ちしています！ 💬

Happy Coding! 🎊🎉🎈

※ この記事は2025年9月26日時点の情報に基づいています。
