光通信における「OM」とは、光ファイバーのグレードを示すマルチモードファイバーの標準である「光マルチモード」、光モードを指します。 現在、TIAおよびIECで定義されているファイバーパッチコード標準は、OM1、OM2、OM3、OM4、およびOM5です。

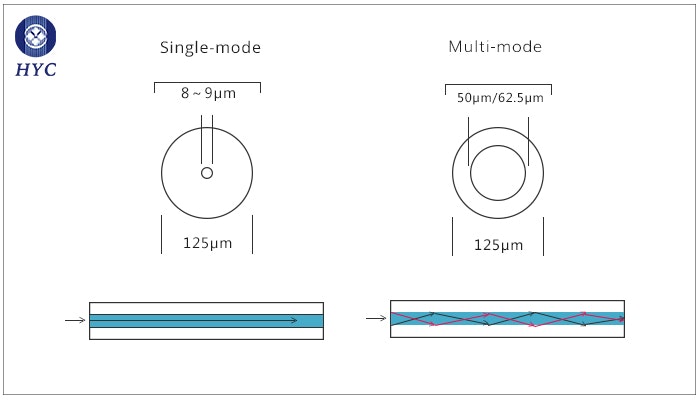

まず、マルチモードとシングルモードとは何ですか？ シングルモードファイバは、1つのモードの伝送のみを可能にする光ファイバで、コアの直径は約8〜9μm、外径は約125μmです。 マルチモード光ファイバを使用すると、コア径が50μmと62.5μmの単一のファイバでさまざまなモードの光を伝送できます。 シングルモードファイバは、マルチモードファイバよりも長い伝送距離をサポートし、100Mbpsイーサネットから1Gギガビットでは、シングルモードファイバは5000mを超える伝送距離をサポートできます。 マルチモードファイバは、中距離および短距離で小容量の光ファイバ通信システムにのみ適しています。
OM1、OM2、OM3、OM4、OM5の違いは何ですか？
一般に、OM1は従来の62.5 / 125um、OM2は従来の50 / 125um、OM3は850nmレーザー最適化50umコアマルチモードファイバーであり、850nm VCSELを搭載した10Gb / sイーサネットでは、ファイバー伝送距離は300mに達します。 OM4はOM3のアップグレード版であり、OM4マルチモードファイバーは、高速伝送中にOM3マルチモードファイバーによって生成される差動モード遅延（DMD）を最適化するため、伝送距離が大幅に改善され、ファイバー伝送距離は550mに達します。 このラインは、TIAおよびIECによって定義されたファイバー径が50 /125μmのファイバーパッチコードの新しい標準です。OM3およびOM4ファイバーパッチコードと比較して、OM5ファイバーパッチコードはより高い帯域幅のアプリケーションに使用できます。 異なるレベルで送信する場合、帯域幅と最大距離は異なります。
OM5ファイバーパッチコードとは何ですか？
ワイドバンドマルチモードファイバーパッチケーブル（WBMMF）として知られるOM5ファイバーは、波長分割多重（WDM）の帯域幅特性を指定するように設計されたレーザー最適化マルチモードファイバー（MMF）です。 新しい繊維分類法は、850 nm〜950 nmのさまざまな「短い」波長をサポートするように設計されており、重合後の高帯域幅アプリケーションに適しています。 OM3およびOM4は、主に850 nmの単一波長をサポートするように設計されています。
OM3とOM4の違いは何ですか？
1.ジャケットの色が違う
異なるファイバージャンパーを区別するために、異なる色の外側シースが使用されます。 軍用以外の用途では、シングルモードファイバーは通常、黄色の外側ジャケットです。 マルチモードファイバでは、OM1とOM2はオレンジ、OM3とOM4は水色、OM5は水緑です。
2.異なる適用範囲
OM1およびOM2は長年にわたって建物に広く展開され、最大1GBのイーサネット伝送をサポートしています。OM3およびOM4ケーブルは一般的にデータセンターのケーブル環境で使用され、10Gまたは40 / 100Gファストイーサネットをサポートします。 道路の伝送。 OM5は、40Gb / sおよび100Gb / sの伝送用に設計されており、高速で伝送できるファイバーの数を減らします。
OM5マルチモードファイバー機能
1.より少ない帯域幅がより高い帯域幅のアプリケーションをサポート
OM5ファイバーパッチコードの動作波長は850/1300 nmで、少なくとも4つの波長をサポートできます。 OM3とOM4の典型的な動作波長は850 nmと1300 nmです。 つまり、従来のOM1、OM2、OM3、およびOM4マルチモードファイバには1つのチャネルしかありませんが、OM5には4つのチャネルがあり、伝送容量は4倍に増加します。 短波長分割多重化（SWDM）とパラレル伝送技術を組み合わせたOM5は、8コアのワイドバンドマルチモードファイバー（WBMMF）のみを必要とし、200 / 400Gイーサネットアプリケーションをサポートし、ファイバーコアの数を大幅に削減します。 程度は低いですが、ネットワークの配線コストが削減されます。
2.さらなる伝送距離
OM5ファイバーの伝送距離は、OM3およびOM4の伝送距離よりも長くなっています。 OM4ファイバーは、100G-SWDM4トランシーバーで少なくとも100メートルの長さをサポートするように設計されています。 ただし、OM5ファイバーは、同じトランシーバーで最大150メートルの長さをサポートできます。
3.繊維損失が少ない
OM5ブロードバンドマルチモードケーブルの減衰量は、以前のOM3、OM4ケーブルの3.5 dB / kmから3.0 dB / kmに減少し、953 nmでの帯域幅要件が増加しました。
OM5のファイバーサイズはOM3およびOM4と同じであるため、OM3およびOM4と完全に互換性があり、既存の配線アプリケーションOM5で変更する必要はありません。 OM5ファイバーはよりスケーラブルで柔軟性があり、より少ないマルチモードファイバーコアで高速ネットワーク伝送をサポートできます。コストと消費電力はシングルモードファイバーよりもはるかに低いため、将来100G /で広く使用されます。 400G / 1T超大型データセンター。
