Google Cloud Platformで勉強用Kubernetesクラスタを作る

Last updated at Posted at 2023-01-25

筆者は先日Certified Kubernetes Administrator(以下CKA)を受験しました。
CKAではkubeadmによるクラスタの作成やバージョンアップが出題されます。
勉強用にCompute Engine上でKubernetesクラスタを作成したので手順を残します。

構成

  • コントローラー 1台
  • ワーカー 1台
  • k8sバージョン 1.25(※)

(※)最新版は1.26です。
k8sのバージョンアップもCKAの出題範囲のため、続編で1.25から1.26へのバージョンアップを練習してみます。

コントローラー、ワーカーの構築

k8sのインストール最低要件は以下のとおりです。

  • メモリ 2GB以上 (ただし追加のアプリを動作させる余裕ほぼなし)
  • CPU 2コア以上

2 GB or more of RAM per machine (any less will leave little room for your apps).
2 CPUs or more.

e2-smallでギリギリ達成しますが、余裕をもたせてe2-mediumとします。

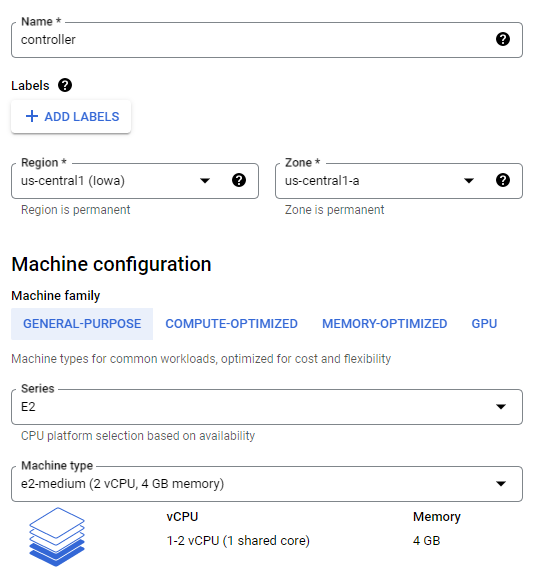

以下がインスタンス設定のスクリーンショットです。


ほぼデフォルト値のままですが、1点変更します。

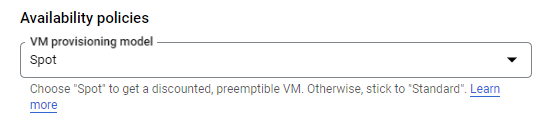

料金節約のため、Spot VMを使用します。
Spot VMはGoogle側の都合で突然に強制停止される可能性があります。
かわりに利用料金が大幅に安くなります。

勉強や実験用でなく、安定的にkubeadmクラスタを運用したい場合には、通常のインスタンスを使用してください。


インスタンスが起動したら、SSHで接続します。


コントローラー、ワーカー共通

ここからはk8sのドキュメントに沿って操作します。

OS設定

sudo modprobe br_netfilter

以下内容で /etc/sysctl.d/k8s.conf を作成する。

net.bridge.bridge-nf-call-iptables  = 1
net.bridge.bridge-nf-call-ip6tables = 1
net.ipv4.ip_forward                 = 1
sudo sysctl --system

kubeadmのインストール

ドキュメントの通りです。
続編で1.25から1.26へのバージョンアップを練習するので、あえて1.25を指定してインストールします。

sudo apt-get update
sudo apt-get install -y apt-transport-https ca-certificates curl

sudo curl -fsSLo /etc/apt/keyrings/kubernetes-archive-keyring.gpg

echo "deb [signed-by=/etc/apt/keyrings/kubernetes-archive-keyring.gpg] https://apt.kubernetes.io/ kubernetes-xenial main" | sudo tee /etc/apt/sources.list.d/kubernetes.list

sudo apt-get update
sudo apt-get install -y kubelet=1.25.0-00 kubeadm=1.25.0-00 kubectl=1.25.0-00
sudo apt-mark hold kubelet kubeadm kubectl

CRIのインストール

CRIにCRI-Oを使うことにします。

CRI-Oのドキュメントに従い作業します。
なお、rootユーザーでコマンドを実行する想定になっています。

  • バージョン等の指定
export OS=Debian_11
export OS=1.25
  • インストール
echo "deb [signed-by=/usr/share/keyrings/libcontainers-archive-keyring.gpg] https://download.opensuse.org/repositories/devel:/kubic:/libcontainers:/stable/$OS/ /" > /etc/apt/sources.list.d/devel:kubic:libcontainers:stable.list
echo "deb [signed-by=/usr/share/keyrings/libcontainers-crio-archive-keyring.gpg] https://download.opensuse.org/repositories/devel:/kubic:/libcontainers:/stable:/cri-o:/$VERSION/$OS/ /" > /etc/apt/sources.list.d/devel:kubic:libcontainers:stable:cri-o:$VERSION.list

mkdir -p /usr/share/keyrings
curl -L https://download.opensuse.org/repositories/devel:/kubic:/libcontainers:/stable/$OS/Release.key | gpg --dearmor -o /usr/share/keyrings/libcontainers-archive-keyring.gpg
curl -L https://download.opensuse.org/repositories/devel:/kubic:/libcontainers:/stable:/cri-o:/$VERSION/$OS/Release.key | gpg --dearmor -o /usr/share/keyrings/libcontainers-crio-archive-keyring.gpg

apt-get update
apt-get install cri-o cri-o-runc
  • サービス有効化
systemctl enable crio
systemctl start crio

コントローラーでの作業

CNIにCalicoを使うことにします。

Calicoのドキュメントに記載のとおり --pod-network-cidr オプションを指定します。

sudo kubeadm init --pod-network-cidr=192.168.0.0/16

成功すると以下のような出力を得られます。

To start using your cluster, you need to run the following as a regular user:

  mkdir -p $HOME/.kube
  sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
  sudo chown $(id -u):$(id -g) $HOME/.kube/config

Alternatively, if you are the root user, you can run:

  export KUBECONFIG=/etc/kubernetes/admin.conf

You should now deploy a pod network to the cluster.
Run "kubectl apply -f [podnetwork].yaml" with one of the options listed at:
  https://kubernetes.io/docs/concepts/cluster-administration/addons/

Then you can join any number of worker nodes by running the following on each as root:

kubeadm join 10.128.0.4:6443 --token z2ktxh.p4pbda2f3r81gaxo \
        --discovery-token-ca-cert-hash sha256:47b511ec98be374763eb1dc571c22bfadd9400be6ccde52b5e55f6b0e03e27c3

指示どおり、設定ファイルをコピーします。

mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

ノードの情報を取得してみます。

kubectl get node

以下のような出力を得られれば、コントローラーは正常に稼動しています。

NAME         STATUS   ROLES           AGE   VERSION
controller   Ready    control-plane   85m   v1.25.0

ワーカーでの作業

ワーカーをクラスターに参加させます。
kubeadm init 実行時に出力された kubeadm join のコマンドを実行します。

sudo kubeadm join 10.128.0.4:6443 --token z2ktxh.p4pbda2f3r81gaxo \
        --discovery-token-ca-cert-hash sha256:47b511ec98be374763eb1dc571c22bfadd9400be6ccde52b5e55f6b0e03e27c3

ふたたびノードの情報を取得してみます。

kubectl get node

以下のような出力を得られれば、ワーカーは正常にクラスターに参加できています。

NAME         STATUS   ROLES           AGE   VERSION
controller   Ready    control-plane   90m   v1.25.0
worker       Ready    <none>          20s   v1.25.0

Calicoのセットアップ

公式ドキュメントに記載のとおりです。

kubectl create -f https://raw.githubusercontent.com/projectcalico/calico/v3.25.0/manifests/tigera-operator.yaml
kubectl create -f https://raw.githubusercontent.com/projectcalico/calico/v3.25.0/manifests/custom-resources.yaml

calico~ namespaceが作成されます。

$ kubectl get namespace
NAME               STATUS   AGE
calico-apiserver   Active   53s
calico-system      Active   97s
default            Active   103m
kube-node-lease    Active   103m
kube-public        Active   103m
kube-system        Active   103m
tigera-operator    Active   106s

calico-system namespace内で、複数Podが動作します。

$ kubectl -n calico-system get pod
NAME                                       READY   STATUS    RESTARTS   AGE
calico-kube-controllers-5f9dc85578-lzp7t   1/1     Running   0          2m25s
calico-node-hg8b7                          1/1     Running   0          2m26s
calico-node-vkjq6                          1/1     Running   0          2m26s
calico-typha-88f68649f-kd2gk               1/1     Running   0          2m26s
csi-node-driver-5zh6x                      2/2     Running   0          2m25s
csi-node-driver-ftw9b                      2/2     Running   0          2m25s

k8sワークロードのデプロイ

適当なワークロードをデプロイし動作確認します。
今回は traefik/whoami を使用してみます。

以下のようにPod, Serviceが作成されます。

$ kubectl get pod
NAME                             READY   STATUS    RESTARTS   AGE
whoami-deploy-6d757cc7f6-9fk6b   1/1     Running   0          7m16s
whoami-deploy-6d757cc7f6-srfwl   1/1     Running   0          7m16s

$ kubectl get service
NAME             TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
kubernetes       ClusterIP   10.96.0.1       <none>        443/TCP        14h
whoami-service   NodePort    10.97.181.224   <none>        80:31859/TCP   6m7s

NodePort Serviceのため workerのIPkubectl get serviceで表示されたポート の組み合わせで、アクセスできます。

$ curl http://10.128.0.5:31859
Hostname: whoami-deploy-6d757cc7f6-9fk6b
IP: 127.0.0.1
IP: ::1
IP: 192.168.171.69
IP: fe80::46a:9bff:fe48:c6ef
RemoteAddr: 10.128.0.5:42205
GET / HTTP/1.1
Host: 10.128.0.5:31859
User-Agent: curl/7.74.0
Accept: */*

料金見積もり

以下条件で合計4.3ドル/月でした。

Compute Engine

項目 見積もり条件
スペック SPOT VM, e2-medium
インスタンス数 2
稼動時間 2時間/日、7日/週

小計 3.22ドル/月

ネットワーク転送 (GCPからインターネット方向)

GCPからインターネットに出る通信(egress)が課金対象です。
利用者から見ると、作成したk8sクラスタからファイルをダウンロードするなどです。

10GBあるとして、
小計 1.08ドル/月

(k8sクラスタを構築し、少々操作する程度ならば、1GBにも達しないでしょう)
