Nginx、ngx_small_light を Amazon EC2 へ導入し S3 の画像をリアルタイムに変換する

画像変換は EC2 に導入した ngx_small_light で行い、画像の実体は Nginx のプロキシ機能を使って WEB ホスティングした S3 から取得する構成です(EC2 はリバースプロキシ&画像変換サーバとして動作する)。既に画像を S3 の WEB ホスティングで配信しているサービスであれば、リバースプロキシ&画像変換サーバを S3 の前段に置くことで画像変換機能を付与することが出来ます。

簡単に試してみたので、本投稿はその手順のメモです。

ngx_small_light の概要はこちらのスライドが分かりやすかったです。
実践ngx_small_light入門 by Tatsuhiko Kubo【Speaker Deck】

環境構築の手順

EC2 の用意

今回は クイックスタート の一番上にある、このマシンイメージ(AMI)を利用しました。OS は Amazon Linux になります。

スクリーンショット 2015-11-19 14.27.43.png

インスタンスの作成手順については、ここでは割愛します。

Nginx のインストール

Nginx は yum でなくソースからインストールします(後で ngx_small_light を組み込むので)。

Nginx 用のユーザ/グループを作成

$ sudo useradd --shell /sbin/nologin nginx

/etc/passwd/etc/groupnginx ユーザ/グループが追加されているはずです。

Nginx のビルドで必要となるソフトウェアの導入

$ sudo yum install -y gcc
$ sudo yum install -y pcre pcre-devel
$ sudo yum install -y zlib zlib-devel

自分の場合は上記のもので大丈夫でしたが、環境によって異なると思うので、Nginx ビルド時のエラーメッセージに従って必要なものを導入してください。ちなみに今回は SSL は利用しない想定なので openssl openssl-devel は導入していません。

Nginx パッケージの取得とインストール

http://nginx.org/en/download.htmlStable version のバージョンを調べます。執筆時点では 1.8 なので、それをインストールします。適当なディレクトリで作業します(今回は~/work)。

$ cd ~
$ mkdir work
$ cd work
$ wget http://nginx.org/download/nginx-1.8.0.tar.gz
$ tar zxvf nginx-1.8.0.tar.gz
$ cd nginx-1.8.0
$ ./configure --prefix=/usr/local/nginx --user=nginx --group=nginx

configure に成功すると次のようにサマリーが表示されます。

スクリーンショット 2015-11-19 15.17.01.png

コンパイルとインストールを行います。

$ make
$ sudo make install

Nginx の起動設定

/etc/init.d/nginx を新規に作成します。

$ sudo touch /etc/init.d/nginx
$ sudo chmod +x /etc/init.d/nginx

上記の /etc/init.d/nginxvi 等で開き、https://www.nginx.com/resources/wiki/start/topics/examples/redhatnginxinit/ の内容をコピーして貼り付けた後、今回の環境に合わせて次のように編集します。

/etc/init.d/nginx
...

-nginx="/usr/sbin/nginx"
+nginx="/usr/local/nginx/sbin/nginx"

...

-NGINX_CONF_FILE="/etc/nginx/nginx.conf"
+NGINX_CONF_FILE="/usr/local/nginx/conf/nginx.conf"

...

Nginx のチューニング

ngx_small_light 向けにやっておいた方が良さそうなので一応やっておきます。/etc/sysconfig/nginx を新規に作成します。

$ sudo touch /etc/sysconfig/nginx

次の一文を書きます。

export OMP_NUM_THREADS=1

ワーカープロセス数も増やしておきます。

/usr/local/nginx/conf/nginx.conf
-worker_processes 1
+worker_processes 10

Nginx を起動してみる

$ sudo service nginx start

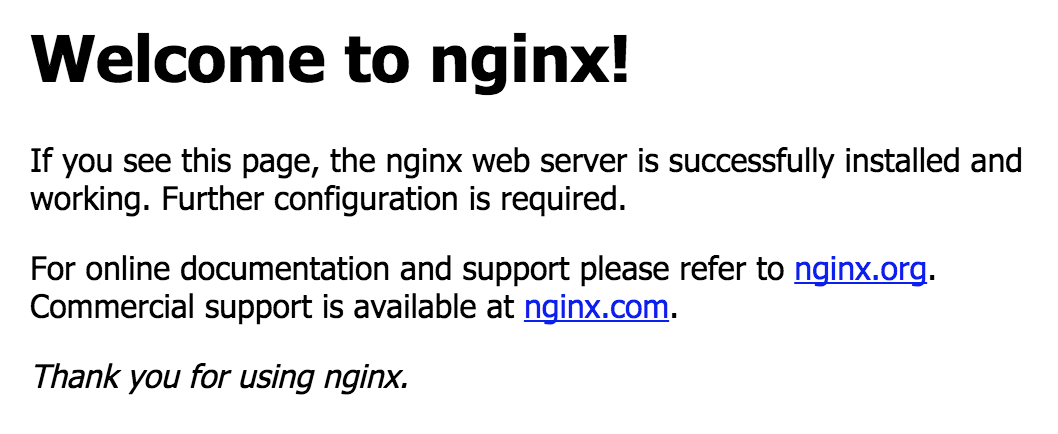

ブラウザで EC2 のパブリックIPにアクセスしてみて、次のように表示されればOKです。

ちなみに Nginx の再起動は $ sudo service nginx restart 、停止は $ sudo service nginx stop、設定ファイルの修正内容の反映は $ sudo service nginx reload で実行できます。

Nginx の自動起動設定

EC2 サーバの立ち上げ時に自動で Nginx も立ち上がるようにしておきます。

$ sudo chkconfig nginx on

以上で Nginx のインストールは完了です。

後に説明する ngx_small_light のインスール時に Nignx を再ビルドすることになりますが、いちおう Nginx 単体の動作確認をした感じです。

ちなみに Nginx のドキュメントルートや設定ファイル類、ログは /usr/local/nginx 配下にまとまっています。

ngx_small_light のインストール

ngx_small_light は画像変換用の Nginx モジュールです。GitHub で公開されています。
https://github.com/cubicdaiya/ngx_small_light
執筆時点の最新バージョンは v0.6.11 で、今回はこの最新バージョンを利用しました。

今回は ImageMagic だけを使う想定なので Imlib2 GD は導入しませんが、必要あらば上記 Github の README や Wiki 、この投稿の最後に記載した参考記事を元に導入してください。

ngx_small_light の取得とセットアップ

適当なディレクトリで作業します(今回は~/work)。

$ cd ~/work
$ sudo yum install -y git
$ git clone https://github.com/cubicdaiya/ngx_small_light.git
$ sudo yum install -y ImageMagick ImageMagick-devel
$ cd ngx_small_light
$ ./setup

GitImageMagic も導入していますが、既に環境に入っていればこの手順は不要です。また今回は ImageMagic だけを使う想定なので Imlib2 GD は導入していません。

setup が成功すると config is generated. と表示されます。

Nginx の再ビルド・再インストール

$ cd ~/work/nginx-1.8.0
$ ./configure --prefix=/usr/local/nginx --user=nginx --group=nginx --add-module=/home/ec2-user/work/ngx_small_light/
$ make
$ sudo make install

/home/ec2-user/work/ngx_small_light/ のところは ngx_small_light をセットアップしたディレクリを指定します。環境に合わせて変更してください。

上記で問題なければ Nginx を再起動します。

$ sudo service nginx restart

ngx_samll_light を使って S3 の画像を変換してみる

今回は単純に jpeg 画像を縮小してみます。

ngx_small_light の詳しい使い方は Wiki を見ると良いかと思います。

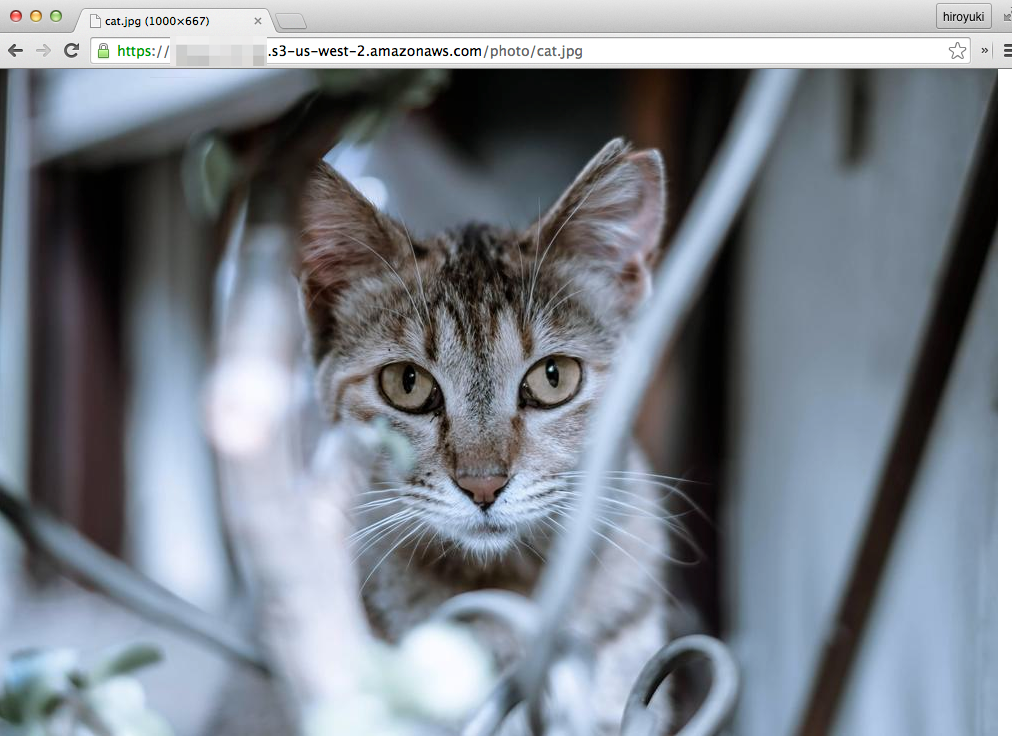

WEB ホスティングした S3 に適当な画像を置きます。今回は次のような 1000 × 667 px の画像を用意しました。

S3 上のURLは次のようになっているものとします。

http://hoge.s3-us-west-2.amazonaws.com/photo/cat.jpg

/usr/local/nginx/conf/nginx.conf を開き jpeg 画像へのリクエストの場合は横幅 300 px に縮小する設定を書いてみます。

/usr/local/nginx/conf/nginx.conf
http {

    # ...

    server {

        # ...

+        small_light on;
+        small_light_getparam_mode on;
+        small_light_pattern_define option dw=300,jpeghint=y;
+
+        location ~ ^/(photo/.+)$ {
+           set $path $1;
+
+           proxy_pass http://hoge.s3-us-west-2.amazonaws.com;
+
+           # jpeg 画像の場合のみ変換
+           if ($path ~ ".+\.jpg$") {
+               rewrite .* /$path?p=option break;
+           }
+
+           # jpeg 画像でない場合はそのまま流す
+           rewrite .* /$path break;
+        }

        # ...

修正したら Nginx をリロードします。

$ sudo service nginx reload

ブラウザで EC2 のパブリックIPにアクセスしてみます。次のように縮小されました。

注意

ngx_small_light のクエリで変換オプションを指定するモード(small_light_getparam_mode on)を利用する場合、この Nginx の server で受ける全てのHTTPリクエストが画像である必要があります(そうでない場合は HTTP 415 エラー《Unsupported Media Type》となりました)。

おわりに

ngx_small_light は画像の縮小だけでなく、画像の合成ができたり、画像を WebP 形式に変換できたりするようなので、モバイル向け画像変換として応用範囲が広そうです。今後もいろいろ試してみようと思いました。

実運用では画像変換の負荷が心配なので、さらに前段に CloudFront や Akamai のような CDN を利用するのが良いかと思います。
