@hitomatagi

OpenCVでオプティカルフローをリアルタイムに描画する(Shi-Tomasi法、Lucas-Kanade法)

More than 3 years have passed since last update.

はじめに

OpenCV(Open Source Computer Vision Library)はBSDライセンスの映像/画像処理ライブラリ集です。画像のフィルタ処理、テンプレートマッチング、物体認識、映像解析、機械学習などのアルゴリズムが多数用意されています。

OpenCVを使った動体追跡の例 (OpenCV Google Summer of Code 2015)
https://www.youtube.com/watch?v=OUbUFn71S4s

インストールと簡単な使い方はこちら
OpenCV 3(core + contrib)をPython 3の環境にインストール&OpenCV 2とOpenCV 3の違い&簡単な動作チェック

静止画像のフィルター処理についてはこちら
OpenCVでエッジ検出してみる
OpenCVで各種フィルター処理をする(グラディエント、ハイパス、ラプラシアン、ガウシアン)
OpenCVで特徴点を抽出する(AgastFeature, FAST, GFTT, MSER, AKAZE, BRISK, KAZE, ORB, SimpleBlob)

動画ファイルの処理についてはこちら
OpenCVで動画をリアルタイムに変換してみる
OpenCVでWebカメラ/ビデオカメラの動画をリアルタイムに変換してみる

今回は、OpenCVを使ってオプティカルフローをリアルタイムに描画してみます。

オプティカルフロー

オプティカルフローとは、動画において、特徴点のフレームとフレームの差分(ベクトル)を表現する方法です。フレームレートは、通常一定なので、特徴点の速度を表現しているとも言えます。
計算方法は、テンプレートマッチングを用いる方法や特徴点/特徴量を用いる方法があります。
今回は、特徴点を用いてオプティカルフローを描画してみます。流れは以下のようになります。

  1. 前のフレームに対して特徴点を検出します。今回は、Shi-Tomashiの方法を用いて特徴点を検出します。
    cv2.goodFeaturesToTrack() を利用します。
  2. 前フレーム内の特徴点のオプティカルフローを、前フレーム、次フレームの情報を用いて、画像ピラミッド型Lucas-Kanade法で計算します。
    cv2.calcOpticalFlowPyrLK() を利用します。
  3. フレームにオプティカルフローを描画します。
  4. 2と3を繰り返します。

プログラム

  • 動作環境

    • python: 3.5.1
    • OpenCV: 3.1.0
  • 動画データ
    OpenCVに付属しているサンプル動画を利用しました。
      OpenCV\opencv\sources\samples\data\768x576.avi

LucasKande.py
import numpy as np
import cv2

cap = cv2.VideoCapture('768x576.avi')

# Shi-Tomasiのコーナー検出パラメータ
feature_params = dict( maxCorners = 100,
                       qualityLevel = 0.3,
                       minDistance = 7,
                       blockSize = 7 )

# Lucas-Kanade法のパラメータ
lk_params = dict( winSize  = (15,15),
                  maxLevel = 2,
                  criteria = (cv2.TERM_CRITERIA_EPS | cv2.TERM_CRITERIA_COUNT, 10, 0.03))

# ランダムに色を100個生成(値0~255の範囲で100行3列のランダムなndarrayを生成)
color = np.random.randint(0, 255, (100, 3))

# 最初のフレームの処理
end_flag, frame = cap.read()
gray_prev = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
feature_prev = cv2.goodFeaturesToTrack(gray_prev, mask = None, **feature_params)
mask = np.zeros_like(frame)

while(end_flag):
    # グレースケールに変換
    gray_next = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)

    # オプティカルフロー検出
    feature_next, status, err = cv2.calcOpticalFlowPyrLK(gray_prev, gray_next, feature_prev, None, **lk_params)

    # オプティカルフローを検出した特徴点を選別(0:検出せず、1:検出した)
    good_prev = feature_prev[status == 1]
    good_next = feature_next[status == 1]

    # オプティカルフローを描画
    for i, (next_point, prev_point) in enumerate(zip(good_next, good_prev)):
        prev_x, prev_y = prev_point.ravel()
        next_x, next_y = next_point.ravel()
        mask = cv2.line(mask, (next_x, next_y), (prev_x, prev_y), color[i].tolist(), 2)
        frame = cv2.circle(frame, (next_x, next_y), 5, color[i].tolist(), -1)
    img = cv2.add(frame, mask)

    # ウィンドウに表示
    cv2.imshow('window', img)

    # ESCキー押下で終了
    if cv2.waitKey(30) & 0xff == 27:
        break

    # 次のフレーム、ポイントの準備
    gray_prev = gray_next.copy()
    feature_prev = good_next.reshape(-1, 1, 2)
    end_flag, frame = cap.read()

# 終了処理
cv2.destroyAllWindows()
cap.release()

OpenCVなら、特徴点の抽出、オプティカルフローの計算ともに、メソッドを1個呼ぶだけです。
なんて便利な世の中なんでしょう(^^;)

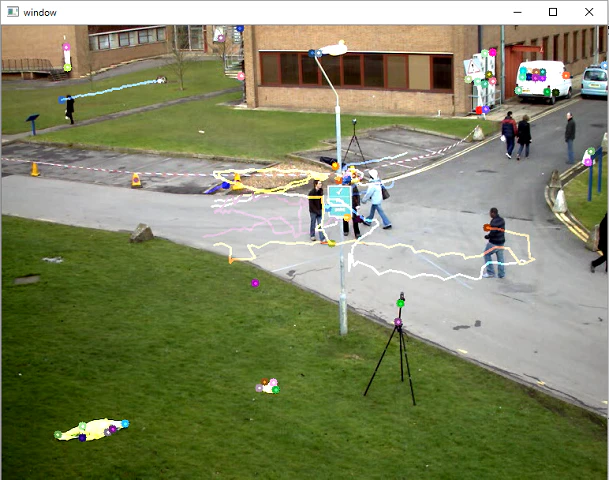

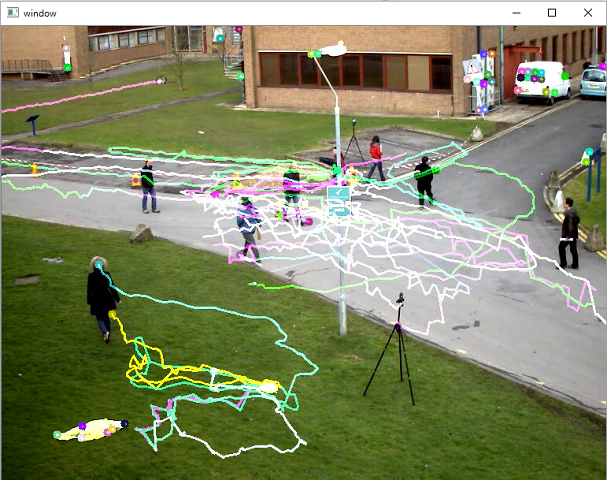

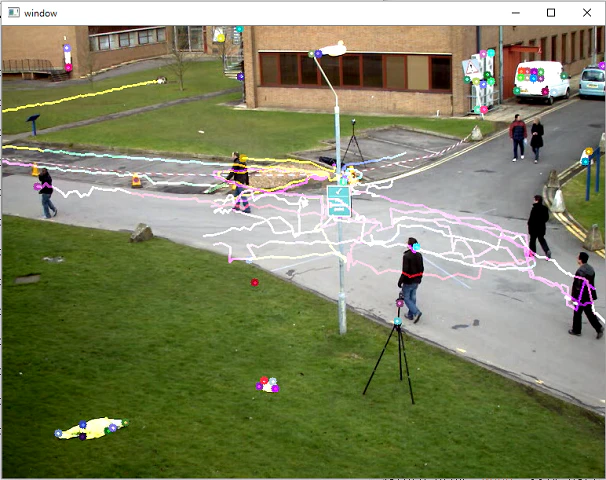

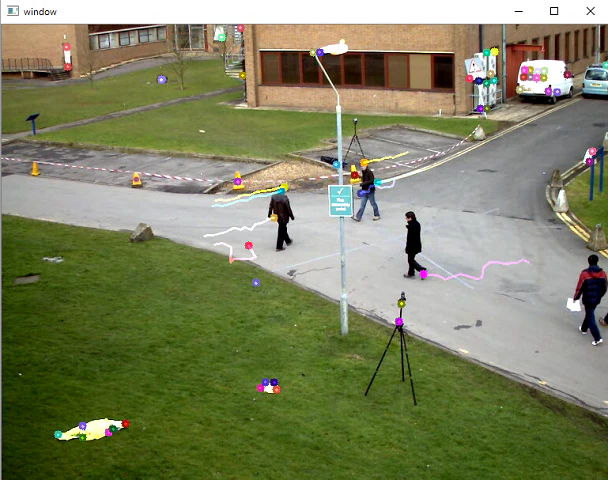

実行結果

実行すると、リアルタイムにオプティカルフローが描画されます。
