Cursorエディタで作成したmmd（マークダウン形式）ファイルの内容をフローチャートとして表示させる方法
拡張機能：Mermaid Chart
１．拡張機能
検索欄にmermaidと入力して表示されるMermaid Chartをインストールする．
２．mmdファイル
例として，非常にシンプルな自動草刈機のフローチャートサンプルを以下に示す．
＜flowchart_sample.mmd＞
graph TD
A[開始] --> B{バッテリー充電完了?};
B -- No --> C[充電ステーションに留まる];
C --> D{充電レベルが作業可能か?};
D -- Yes --> E(充電ステーションから出る);
D -- No --> C;
B -- Yes --> E;
E --> F{境界線内にいるか?};
F -- No --> G(停止し、向きを変える);
G --> F;
F -- Yes --> H(草刈りモード);
H --> I{バッテリー残量少ないか?};
I -- No --> J{設定された作業時間終了?};
J -- No --> F;
J -- Yes --> K(充電ステーションへ向かう);
I -- Yes --> K;
K --> L{ステーションに到着?};
L -- No --> K;
L -- Yes --> M[充電開始];
M --> N(タスク完了/待機);
３．フローチャート表示
上述のファイルをCursorで開いて，
メニュー＞表示＞コマンドパレットで
＞MermaidChart: Preview Diagram
を選択する．

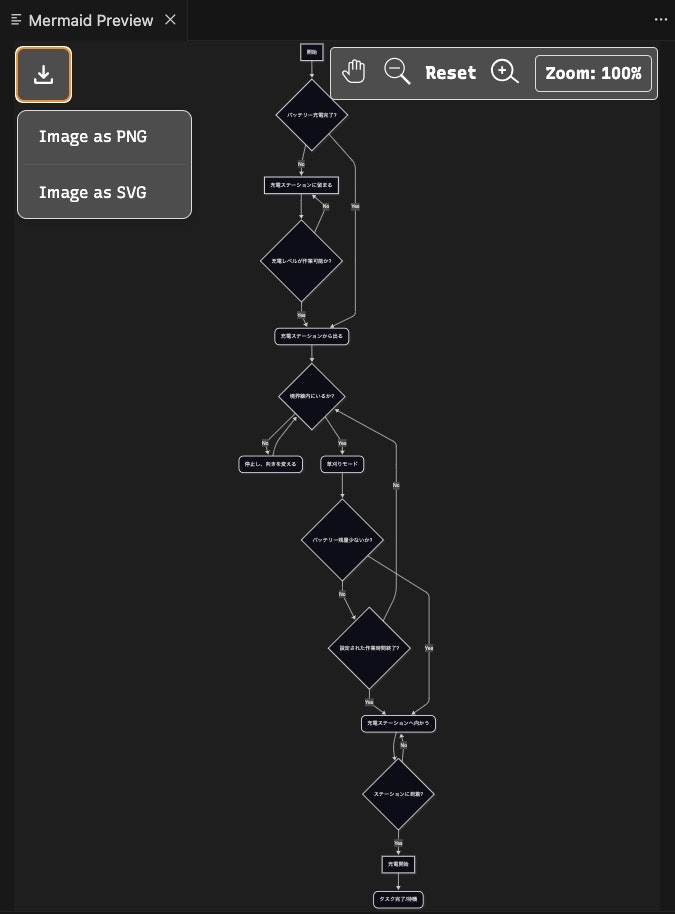

すると下図のようなフローチャートが表示される．
（なぜか数分かかる．．．詳しく調査できていませんが，いくつかのMarkdown Previewに関する拡張機能をインストールしたことが原因かも．）
左上のダウンロードボタンを押すと，
SVGファイルとして保存することもできる．
（これも数分かかる．．．私のMacだけ？）
