Kerasで作成したモデルを変換してiOSに組み込み

Posted at 2019-07-14

やること

前回記事(【Tensorflow・VGG16】転移学習による画像分類)で作成したモデルを使ってiPhone上で写真を撮影し、それを推定してみる。

手順概要

Kerasで作成したモデル(.h5)を変換
Xcodeでプロジェクトを作成
画面のパーツ作成 & コードの関連付け
カメラへのアクセス許可 & カメラを起動するコードを追加
ボタン(写真撮影)押下時の挙動
モデルを読み込んで推定

動作環境

macOS Catalina 10.15 beta
Python 3.6.8
keras 2.2.4
coremltools 2.1.0
Xcode 10.2.1

1. Kerasで作成したモデル(.h5)を変換

前回記事で作成したモデル(vgg16_transfer.h5)を使い、iOSで利用可能なモデルに変換する

モデルの変換

import coremltools

coreml_model = coremltools.converters.keras.convert(
    'vgg16_transfer.h5',
    input_names='image',
    image_input_names='image',
    output_names='Prediction',
    class_labels=['apple', 'tomato', 'strawberry'],
    )

coreml_model.save('./vgg16_transfer.mlmodel')

2. Xcodeでプロジェクトを作成

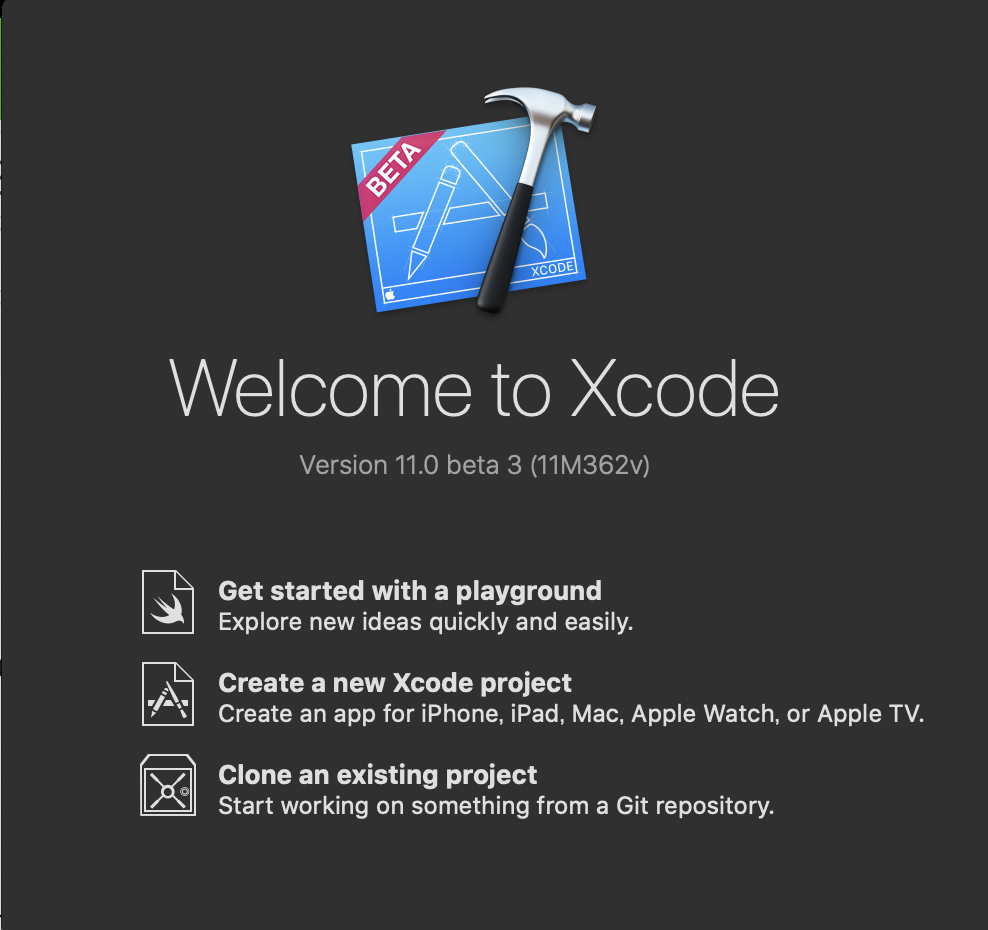

Xcodeを起動し、「Create a new Xcode project」を選択

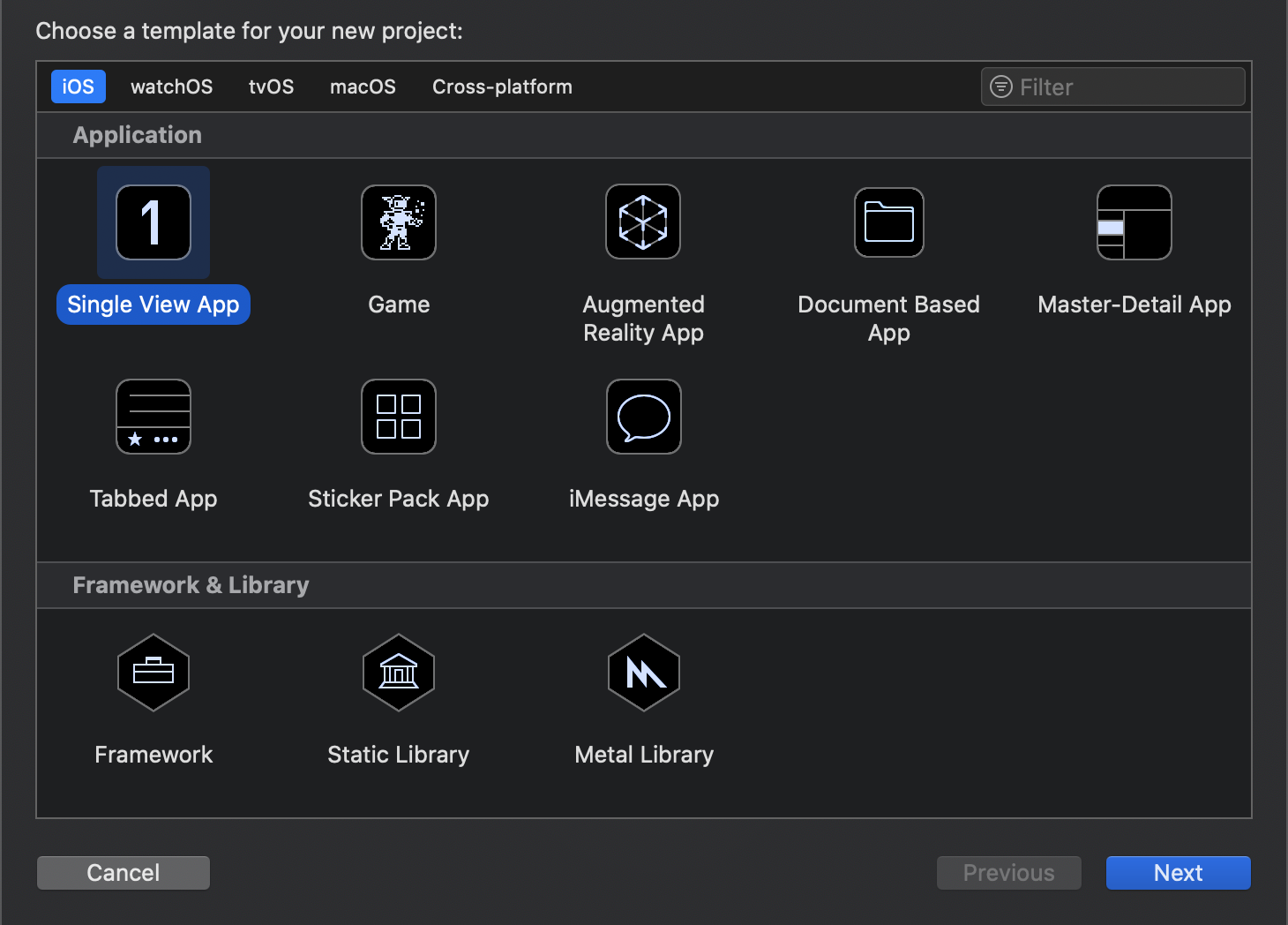

- 「Single View App」を選択

- 'Product Name'は任意の名称を付ける。Languageは「Swift」、チェックボックス(Use XX, include XX)は全て外し、Nextボタンを押下する

3. 画面のパーツ作成 & コードの関連付け

Xcode上で下記3つの画面のパーツを追加する
Image View(写真を表示する領域)
Text View(推定結果を表示する領域)
Button(カメラを起動するボタン)
こんな感じのレイアウトにしておく

各パーツの関連付けを実施する
Image ViewとText Viewは「class ViewController」の下に追加(パーツを選択し、controlキーを押下しながら追加)
Buttonは「override func viewDidLoad()」の下に追加
Name(とConnection)はそれぞれ下記で設定
Image View : imageDisplay(Connection : Outlet)
Text View : predictionDisplay(Connection : Outlet)
Button : takePhoto(Connection : Action)

各パーツの関連付け

    # Image View
    @IBOutlet weak var imageDisplay: UIImageView!
    # Text View
    @IBOutlet weak var predictionDisplay: UITextView!
    # Button
    @IBAction func takePhoto(_ sender: Any) {
    }

4. カメラへのアクセス許可 & カメラを起動するコードを追加

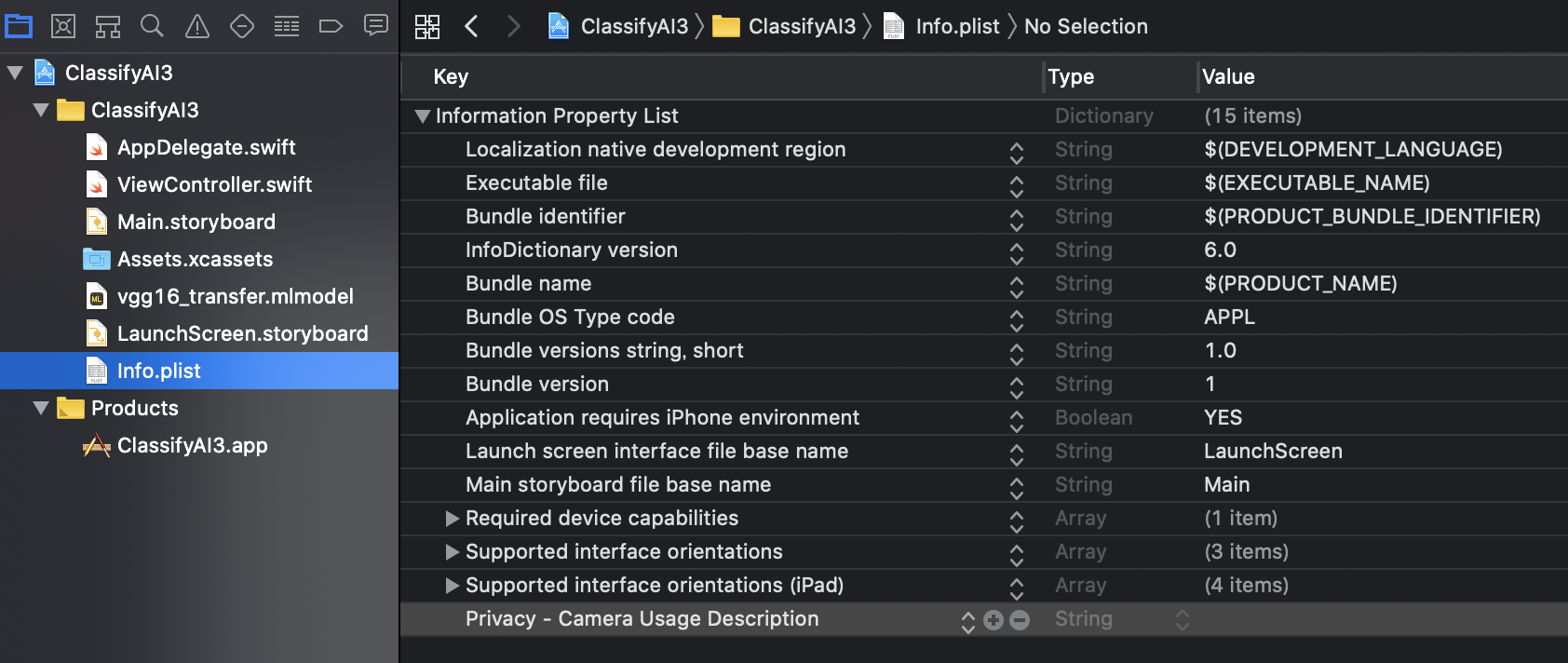

info.plistに「Privacy - Camera Usage Description」を追加し、カメラへのアクセスを許可する

下記2つの「delegate」(イベントを検知・処理)を追加する。(カメラを表示する画面、写真を保存した時に元の画面に戻る操作を行うことが可能)
UIImagePickerControllerDelegate　
UINavigationControllerDelegate　
カメラの撮影画面を表示するために「imagePicker」という変数を追加
アプリが起動した直後に「imagePicker」を初期化するコードを「viewDidLoad()」内に追加

カメラを起動(before)

class ViewController: UIViewController {

    @IBOutlet weak var imageDisplay: UIImageView!
    @IBOutlet weak var predictionDisplay: UITextView!

    override func viewDidLoad() {
        super.viewDidLoad()
        // Do any additional setup after loading the view.
    }

    # ~~~ 省略 ~~~
}

カメラを起動(after)

class ViewController: UIViewController, UIImagePickerControllerDelegate, UINavigationControllerDelegate {

    @IBOutlet weak var imageDisplay: UIImageView!
    @IBOutlet weak var predictionDisplay: UITextView!
    var imagePicker: UIImagePickerController!

    override func viewDidLoad() {
        super.viewDidLoad()
        // Do any additional setup after loading the view.
        # 初期化
        imagePicker = UIImagePickerController()
        # delegate:イベントを受け渡しする変数
        imagePicker.delegate = self
        # sourceType : カメラからデータを撮るか、アルバムから読込か -> 今回はカメラ
        imagePicker.sourceType = .camera
    }

    # ~~~ 省略 ~~~
}

5. ボタン(写真撮影)押下時の挙動

4.で作成しておいたimagePickerを表示するため、present関数を「takePhoto」で呼び出す

before

    @IBAction func takePhoto(_ sender: Any) {
    }

after

    @IBAction func takePhoto(_ sender: Any) {
        present(imagePicker, animated: true, completion: nil)
    }

写真を撮り終わった後の処理を記載(imagePickerController)
imageDisplayのimage属性を更新する
infoに撮影した画像が入っているため、それを取り出してimageDisplayのimage属性にセットする
infoのUIImagePickerController.InfoKeyに各種属性が入っているため、「originalImage」というプロパティを設定する('as? UIImage'でタイプを指定する)
画像を設定したら、先程のImagePickerを閉じる(dismiss)

after

    func imagePickerController(_ picker: UIImagePickerController, didFinishPickingMediaWithInfo info: [UIImagePickerController.InfoKey : Any]) {
        imageDisplay.image = info[UIImagePickerController.InfoKey.originalImage] as? UIImage
        imagePicker.dismiss(animated: true, completion: nil)
    }

6. モデルを読み込んで推定

mlmodelを読み込みして、そのモデルに画像ファイルを渡して推定する

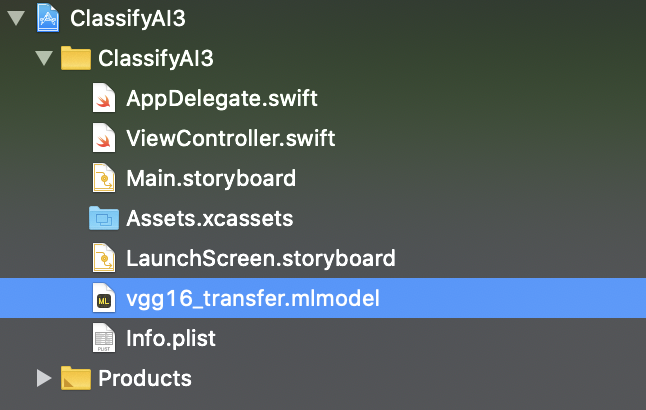

1.で変換したモデル(vgg16_transfer.mlmodel)をXcodeのプロジェクトにドラッグ・アンド・ドロップする

下記ライブラリを追加する
CoreML : 機械学習のライブラリ
Vision : 画像ファイルを扱うライブラリ

ライブラリの追加

import CoreML
import Vision

推定処理を加える
imagePickerControllerの後ろに推定処理(imagePrediction)を加える
引数に画像ファイルを指定(画面上に表示した内容と同じ(imageDisplay.image))

before

    func imagePickerController(_ picker: UIImagePickerController, didFinishPickingMediaWithInfo info: [UIImagePickerController.InfoKey : Any]) {
        imageDisplay.image = info[UIImagePickerController.InfoKey.originalImage] as? UIImage
        imagePicker.dismiss(animated: true, completion: nil)
    }

after

    func imagePickerController(_ picker: UIImagePickerController, didFinishPickingMediaWithInfo info: [UIImagePickerController.InfoKey : Any]) {
        imageDisplay.image = info[UIImagePickerController.InfoKey.originalImage] as? UIImage
        imagePicker.dismiss(animated: true, completion: nil)
        imagePrediction(image: (info[UIImagePickerController.InfoKey.originalImage] as? UIImage)!)
    }

推定処理(imagePrediction)の関数を作成
モデルの読み込み

モデルの読み込み

    func imagePrediction(image: UIImage) {
        guard let model = try? VNCoreMLModel(for: vgg16_transfer().model) else {
            fatalError("Model not found")
        }

VNCoreMLRequestのインスタンスを生成
推定結果をresultsに格納する(推定結果は「VNClassificationObservation」という変数に入って返ってくる)
results.firstにスコアの高いデータが格納されている
predictionDiaplayに推定結果を表示する
firstResult.confidence : 確率(少数で入っているので、100倍して％表示)
firstResult.identifier : ラベル(推定結果)

モデルによる推定処理

        let request = VNCoreMLRequest(model: model) {
            [weak self] request, error in

            guard let results = request.results as? [VNClassificationObservation],
                let firstResult = results.first else {
                    fatalError("No results found")
            }

            DispatchQueue.main.async {
                self?.predictionDisplay.text = "Accuracy: = \(Int(firstResult.confidence * 100))% \n\nラベル: \((firstResult.identifier))"
            }
        }

requestに対する処理を記載
ciImageというデータ型に変換できないと推定処理が出来ないため、取得出来ない場合はエラー
Visionフレームワークで画像を使うためのimageHandlerという変数を宣言し、VNImageRequestHandlerを生成
imageHandlerにrequestを実行させる

        guard let ciImage = CIImage(image: image) else {
            fatalError("Can't convert image.")
        }

        let imageHandler = VNImageRequestHandler(ciImage: ciImage)

        DispatchQueue.global(qos: .userInteractive).async {
            do {
                try imageHandler.perform([request])
            } catch {
                print("Error")
            }
        }

コードの全体は以下の通り

ViewController.swift

import UIKit
import CoreML
import Vision

class ViewController: UIViewController, UIImagePickerControllerDelegate, UINavigationControllerDelegate {

    @IBOutlet weak var imageDisplay: UIImageView!
    @IBOutlet weak var predictionDisplay: UITextView!
    var imagePicker: UIImagePickerController!

    override func viewDidLoad() {
        super.viewDidLoad()
        // Do any additional setup after loading the view.
        imagePicker = UIImagePickerController()
        imagePicker.delegate = self
        imagePicker.sourceType = .camera
    }
    @IBAction func takePhoto(_ sender: Any) {
        present(imagePicker, animated: true, completion: nil)
    }

    func imagePickerController(_ picker: UIImagePickerController, didFinishPickingMediaWithInfo info: [UIImagePickerController.InfoKey : Any]) {
        imageDisplay.image = info[UIImagePickerController.InfoKey.originalImage] as? UIImage
        imagePicker.dismiss(animated: true, completion: nil)
        imagePrediction(image: (info[UIImagePickerController.InfoKey.originalImage] as? UIImage)!)
    }

    func imagePrediction(image: UIImage) {
        guard let model = try? VNCoreMLModel(for: vgg16_transfer().model) else {
            fatalError("Model not found")
        }

        let request = VNCoreMLRequest(model: model) {
            [weak self] request, error in

            guard let results = request.results as? [VNClassificationObservation],
                let firstResult = results.first else {
                    fatalError("No results found")
            }

            DispatchQueue.main.async {
                self?.predictionDisplay.text = "Accuracy: = \(Int(firstResult.confidence * 100))% \n\nラベル: \((firstResult.identifier))"
            }
        }

        guard let ciImage = CIImage(image: image) else {
            fatalError("Can't convert image.")
        }

        let imageHandler = VNImageRequestHandler(ciImage: ciImage)

        DispatchQueue.global(qos: .userInteractive).async {
            do {
                try imageHandler.perform([request])
            } catch {
                print("Error")
            }
        }
    }
}

ソースコード

https://github.com/hiraku00/ios_camera
('vgg16_transfer.h5'と'vgg16_transfer.mlmodel'は除外)
