d3.jsで矢印を操作する

の続き。これでできたpath

<path d="M180,80 l0,-30 l15,0 l-15,-30 l-15,30 l15,0" />

をd3.jsで作るにはどうすればいいのだろう？教えて、ChatGPT先生！

// SVG要素の幅と高さを設定
const width = 220;
const height = 270;

// SVGコンテナを作成
const svg = d3.select("body").append("svg")
  .attr("width", width)
  .attr("height", height);

// パスのデータを定義
const pathData = "M180,80 l0,-30 l15,0 l-15,-30 l-15,30 l15,0";

// <path>要素を追加
svg.append("path")
  .attr("d", pathData)
  .attr("id", "arrow");

へー、前回作ったパスデータをじかにテキストで定義して、d要素にattrするだけで作れるのか。ChatGPT先生からは線の幅とか色とかも教えてくれたけど、idをつけてcssにまとめた。

せっかくJavaScriptになったので、変数を使って沢山の矢印を描いてみる。それにあたって、ちょっとpathの始点と終点を逆にすることにした。始点だけ絶対座標で指定している。始点を真ん中にすることで、回転の中心も同じ座標になるし、地図投影したときも、たぶん、矢印の中心だけ座標変換して、矢の大きさとか形とかはSVG上の相対ピクセルで表せたままになると思う。

JavaScriptでクラスの配列を書くのははじめてなので、うごくかどうかどきどき。

var arrowwidth2 = 2.5
var arrowheight = 5
var linelength = 5

var DataSet2 = [{ x: 30, y:250, r:215 },
                { x: 70, y:250, r:250 },
                { x: 70, y:210, r:295 },
                { x: 70, y:170, r:310 },
                { x:110, y:210, r:190 },
                { x:110, y:170, r:240 },
                { x:150, y:210, r:200 },
                { x:150, y:170, r:266 }];
svg.selectAll(".arrowsmall")
   .data(DataSet2)
   .enter()
   .append("path")
   .attr("d",function(d,i){
         return "M" + d.x + "," + d.y +
         " l" + arrowwidth2 + ",0"+
         " l-" + arrowwidth2 + ",-" + arrowheight +
         " l-" + arrowwidth2 + "," + arrowheight +
         " l" + arrowwidth2 + ",0" +
         " l0," + linelength ;
   })
   .attr("transform", function(d,i){
         return "rotate(" + d.r + "," + d.x + "," + d.y + ")";
   })
   .attr("class", "arrowsmall");

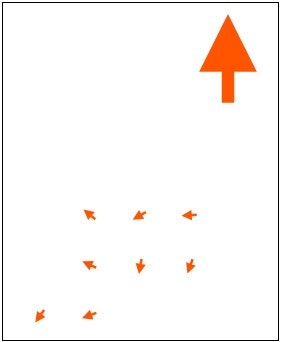

満足！
