Step FunctionでのループをCDKで試したメモ

概要

Step Functionの理解を深める。
Lambda を使用してループを反復するをCDKで書いてみた。

callbackとreturnの書き換え

例では戻り値をcallbackに渡しているが、冗長なのでreturnで返す形に書き換えた。
(Node.js の AWS Lambda 関数ハンドラー)

ソースコード

以下の２つのソースは等価となる。

exports.handler = (event, context, callback) => {
    console.log(event);
    const Payload = { message: "hello", firstEvent: event }
    callback(null, { Payload });
};

exports.handler = async (event) => {
    console.log(event);
    const Payload = { message: "hello", firstEvent: event }
    return { Payload }
};

なお、以下のソースは等価ではない(asyncがない）。この場合、出力のPayloadがnullとなる。

exports.handler = (event) => {
    console.log(event);
    const Payload = { message: "hello", firstEvent: event }
    return { Payload }
};

Lambda を使用してループを反復する を cdkで書いてみる

公式のシンプルなループを試す

ソースコード

LambdaInvokeでオプションを設定しないとシンプルな定義JSONにならないので注意。*

import * as cdk from 'aws-cdk-lib';
import * as stepfunc from 'aws-cdk-lib/aws-stepfunctions';
import * as tasks from 'aws-cdk-lib/aws-stepfunctions-tasks';
import * as lambda from 'aws-cdk-lib/aws-lambda';
import { aws_events, aws_events_targets } from 'aws-cdk-lib';
import { Construct } from 'constructs';
import { Choice, Condition, DefinitionBody, Pass, Result } from 'aws-cdk-lib/aws-stepfunctions';

interface StepFunctionSampleStackProps extends cdk.StackProps { }
export class StepFunctionSampleStack extends cdk.Stack {
  constructor(scope: Construct, id: string, props: StepFunctionSampleStackProps) {
    super(scope, id, props);
    const lambdaParamsDefault = {
      runtime: lambda.Runtime.NODEJS_20_X,
      handler: 'index.handler',
      timeout: cdk.Duration.seconds(10),
    }

    const iteratorFunction = new lambda.Function(this, 'iteratorFunction', {
      ...lambdaParamsDefault,
      code: lambda.Code.fromInline(`
exports.handler = async (event) => {
  let index = event.iterator.index
  const step = event.iterator.step
  const count = event.iterator.count

  index = index + step
  return { index, step, count, continue: index < count };
};
      `),
    });

    const configureCount = new Pass(this, 'ConfigureCount', {
      result: Result.fromObject({ count: 10, index: 0, step: 1 }),
      resultPath: '$.iterator',
    });
    const iteratorJob = new tasks.LambdaInvoke(this, 'Iterator', {
      lambdaFunction: iteratorFunction,
      resultPath: '$.iterator',
      payloadResponseOnly: true, // デフォルトfalse。falseではParamtersが自動設定される
      retryOnServiceExceptions: false // デフォルトtrue。trueではリトライ2回が自動設定される
    });
    const exampleWork = new Pass(this, 'ExampleWork', {
      comment: "Your application logic, to run a specific number of times",
      result: Result.fromObject({ success: true }),
      resultPath: '$.result',
    });
    const isCountReached = new Choice(this, 'IsCountReached');
    const condition1 = Condition.booleanEquals('$.iterator.continue', true);
    // StateMachine
    const definition = configureCount.next(iteratorJob).next(
      isCountReached.when(condition1, exampleWork.next(iteratorJob)).otherwise(new Pass(this, 'Done'))
    );
    const stateMachine = new stepfunc.StateMachine(this, 'StepFunctionSampleStateMachine', {
      comment: "Iterator State Machine Example",
      definitionBody: DefinitionBody.fromChainable(definition),
    });

    // EventBridge Rule1（毎時5分に起動）
    new aws_events.Rule(this, 'rule1', {
      ruleName: 'sampleRule1',
      schedule: aws_events.Schedule.cron({
        minute: '5',
      }),
      targets: [new aws_events_targets.SfnStateMachine(stateMachine)],
    });
  }
}

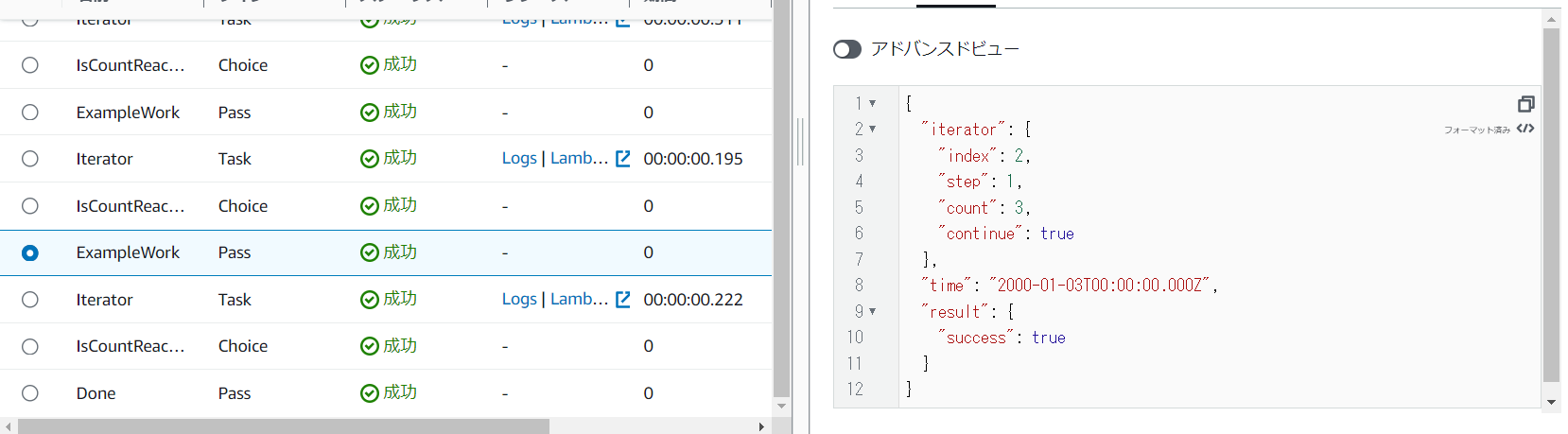

入力のtimeを書き換えてみる

ソースコード

{"time": "2000-01-01T00:00:00Z"}をinputに渡すとする。
これをループごとに+1日してみる。

    const iteratorFunction = new lambda.Function(this, 'iteratorFunction', {
      ...lambdaParamsDefault,
      code: lambda.Code.fromInline(`
exports.handler = async (event) => {
  let index = event.iterator.index
  const step = event.iterator.step
  const count = event.iterator.count

  index = index + step
-  return { index, step, count, continue: index < count };
+  const iterator = { index, step, count, continue: index < count }

+  const dt = new Date(event.time);
+  dt.setDate(dt.getDate() + 1);

+  return { iterator, time: dt.toISOString() };
};
      `),
    });

    const iteratorJob = new tasks.LambdaInvoke(this, 'Iterator', {
      lambdaFunction: iteratorFunction,
-      resultPath: '$.iterator',
      payloadResponseOnly: true,
      retryOnServiceExceptions: false
    });

出力の引き回し

ソースコード
resultPathを設定することで、各関数の実行結果を引き回すことができる。
returnしない場合はnullとなる。

    const firstFunction = new lambda.Function(this, 'FirstFunction', {
      ...lambdaParamsDefault,
      code: lambda.Code.fromInline(`
        exports.handler = async (event) => {
          console.log(event);
          return 'first';
        };
      `),
    });
    const secondFunction = new lambda.Function(this, 'SecondFunction', {
      ...lambdaParamsDefault,
      code: lambda.Code.fromInline(`
      exports.handler = async (event) => {
        console.log(event);
      };
      `),
    });
    // definite state machine
    const firstJonb = new tasks.LambdaInvoke(this, 'UpstreamTask', {
      lambdaFunction: firstFunction,
      resultPath: '$.hoge',
      payloadResponseOnly: true,
    });
    const secondJob = new tasks.LambdaInvoke(this, 'MainFunctionTask', {
      lambdaFunction: secondFunction,
      resultPath: '$.huga',
      payloadResponseOnly: true,
    });

なお、今のソースだとループごとに結果はリセットされる。(iteratorのLambdaのreturnが引き回しを想定していない）

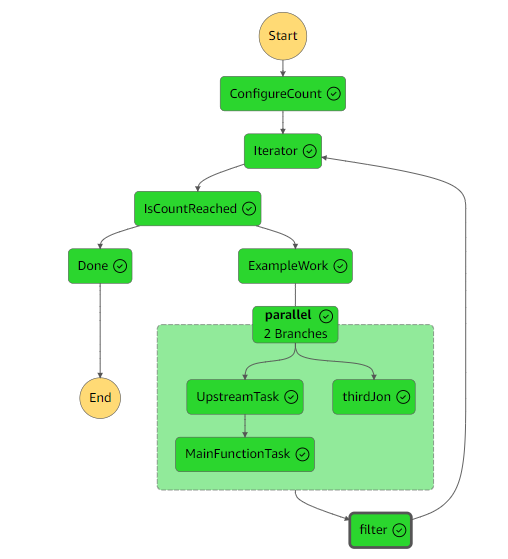

並列

ソースコード

    const parallel = new Parallel(this, 'parallel');
    parallel.branch(firstJonb.next(secondJob));
    parallel.branch(thirdJob);
    const loopJob = exampleWork
      .next(parallel)
      .next(
        new Pass(this, 'filter', {
          inputPath: '$[0]',
        }),
      )
      .next(iteratorJob);
