はじめに
レーザー彫刻で画像（ラスター）を印刷するのは、デフォルト機能にある。しかし、名刺サイズで、30分ぐらい時間がかかる。大量に作るには、ちと辛い。昔のプロッターのように、直線・曲線のベクターなら、速いんじゃないかと思って、ProcessingのLine命令でグラフィックを描いて、出力したら４分弱で出力できた話です。
環境
xtools Creative Space
Processing 4
Mac
SVGの書き出し例
直線によるデザイン例
import processing.svg.*;
size(600,600);
beginRecord(SVG, "fn1.svg");
translate(width/2,height/2);
for(float th=-PI; th<PI; th+=PI/45f){
float r = 200;
float x1 = r*cos(th);
float y1 = r*sin(th);
float x2 = r*cos(th*2);
float y2 = r*sin(th*2);
line(x1,y1,x2,y2);
}
endRecord();
円によるデザイン例
import processing.svg.*;
size(600,600);
beginRecord(SVG, "fn.svg");
noFill();
translate(width/2,height/2);
for(float th=-PI; th<PI; th+=PI/24f){
float x = 100*cos(th);
float y = 100*sin(th);
float r = 2*dist(0,0,x,y+100);
ellipse(x,y,r,r);
}
endRecord();
xtools CSで読み込み
xtoolsCSで読み込むと、バラバラで読み込まれる。↓
作例

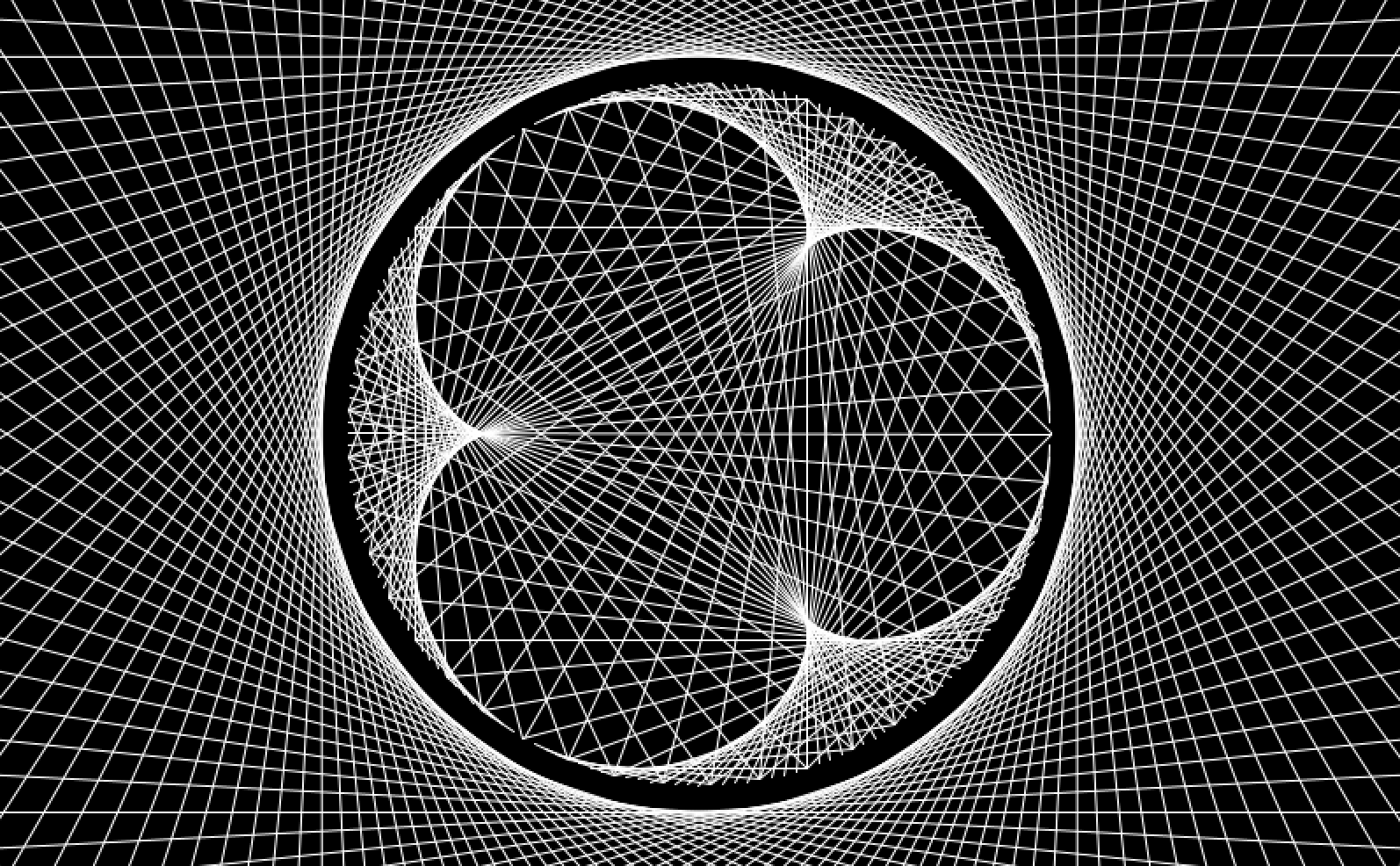

水戸黄門の印籠っぽいのをイメージした。最終出力が黒アルミに白の線を引くので、それにイメージを合わせた。
import processing.svg.*;
size(800, 500);
//beginRecord(SVG, "fn.svg");
fill(0);
rect(0, 0, width, height);
noFill();
stroke(255);
translate(400, 250);
for (float th=0; th<2*PI; th+=PI/60f) {
push();
rotate(th);
line(-500, 215, 500, 215);
pop();
}
for(float th=0; th<2*PI; th+=PI/90f){
float r = 200;
float x1 = r*cos(th);
float y1 = r*sin(th);
float x2 = r*cos(th*4);
float y2 = r*sin(th*4);
line(x1,y1,x2,y2);
}
//endRecord();
必要な線だけにして、SVGで出力する。
import processing.svg.*;
size(800, 500);
beginRecord(SVG, "fn.svg");
noFill();
translate(400, 250);
for (float th=0; th<2*PI; th+=PI/60f) {
push();
rotate(th);
line(-500, 215, 500, 215);
pop();
}
for(float th=0; th<2*PI; th+=PI/90f){
float r = 200;
float x1 = r*cos(th);
float y1 = r*sin(th);
float x2 = r*cos(th*4);
float y2 = r*sin(th*4);
line(x1,y1,x2,y2);
}
endRecord();
このSVGはMacのFinderで見る分には問題ないが、xtoolsに持ってくると、クリッピングされておらず、いらない領域が多い。レーザーなので、はみ出てもいいとは思うが、レーザーが大きく動いて、どこかにぶつかるとか、出力時間が長くなるので、なんとかしたい。また、実際に使ってみると、レーザーの位置決め作業が困難になる。
線分のクリッピング
はみ出る線分は、削除したい。Adobeのイラレで「パスファインダー」「クリッピングパスの削除」「消しゴム」「挟み」「カッター」、InkScapeなどもやってみたが、うまくできないor非効率。結局、Processingで実装した。
import processing.svg.*;
void setup() {
size(800, 500);
beginRecord(SVG, "svg.svg");
noFill();
translate(400, 250);
for (float th=0; th<2*PI; th+=PI/60f) {
float sx=-500, sy=215;
float ex= 500, ey=215;
float su=sx*cos(th)-sy*sin(th);
float sv=sx*sin(th)+sy*cos(th);
float eu=ex*cos(th)-ey*sin(th);
float ev=ex*sin(th)+ey*cos(th);
Line line = new Line(su, sv, eu, ev);
line.clip(-400, 400, -250, 250);
line.draw();
}
for (float th=0; th<2*PI; th+=PI/90f) {
float r = 200;
float x1 = r*cos(th);
float y1 = r*sin(th);
float x2 = r*cos(th*4);
float y2 = r*sin(th*4);
line(x1, y1, x2, y2);
}
endRecord();
}
class Line {
float x1, y1, x2, y2;
float ratio;//傾き
Line (float a, float b, float c, float d) {
x1=a;
y1=b;
x2=c;
y2=d;
ratio=(b-d)/(a-c);
}
void clip(float xMin, float xMax, float yMin, float yMax) {
if (x1<xMin) {
y1-=ratio*(x1-xMin);
x1=xMin;
}
if (x2<xMin) {
y2-=ratio*(x2-xMin);
x2=xMin;
}
if (xMax<x1) {
y1-=ratio*(x1-xMax);
x1=xMax;
}
if (xMax<x2) {
y2-=ratio*(x2-xMax);
x2=xMax;
}
//
if (y1<yMin) {
x1-=1/ratio*(y1-yMin);
y1=yMin;
}
if (y2<yMin) {
x2-=1/ratio*(y2-yMin);
y2=yMin;
}
if (yMax<y1) {
x1-=1/ratio*(y1-yMax);
y1=yMax;
}
if (yMax<y2) {
x2-=1/ratio*(y2-yMax);
y2=yMax;
}
}
void draw() {
line(x1, y1, x2, y2);
}
}
xtools CSで出力
svgファイルを読み込んで、サイズ調整。

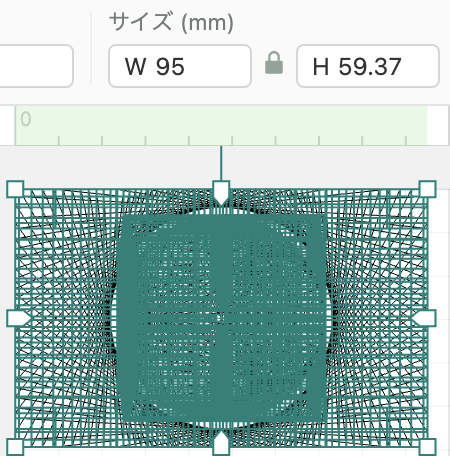

名刺ケースの場合は幅を95mmにする。

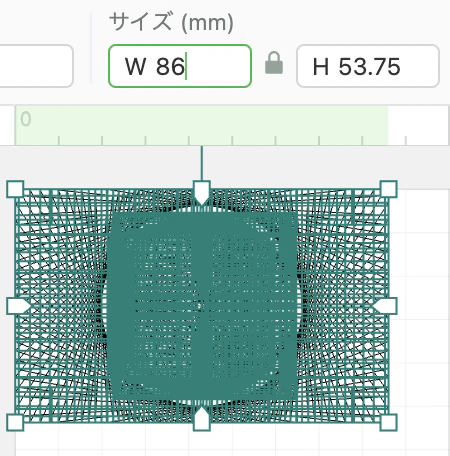

アルミカードの場合は幅を86mmにする。

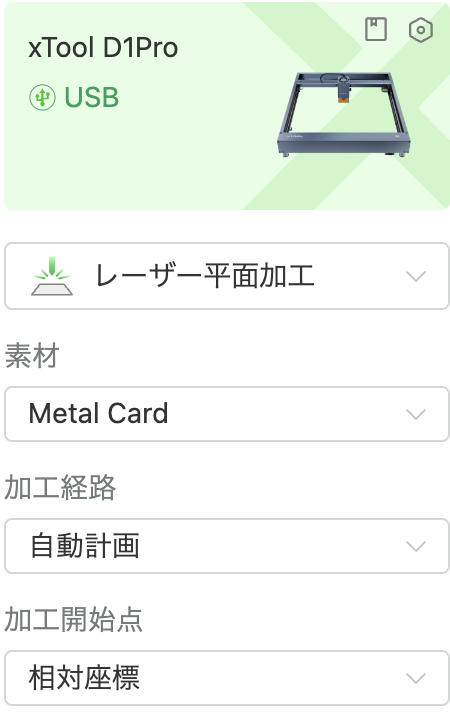

素材をMetal Card指定して、位置決めをして、出力する。

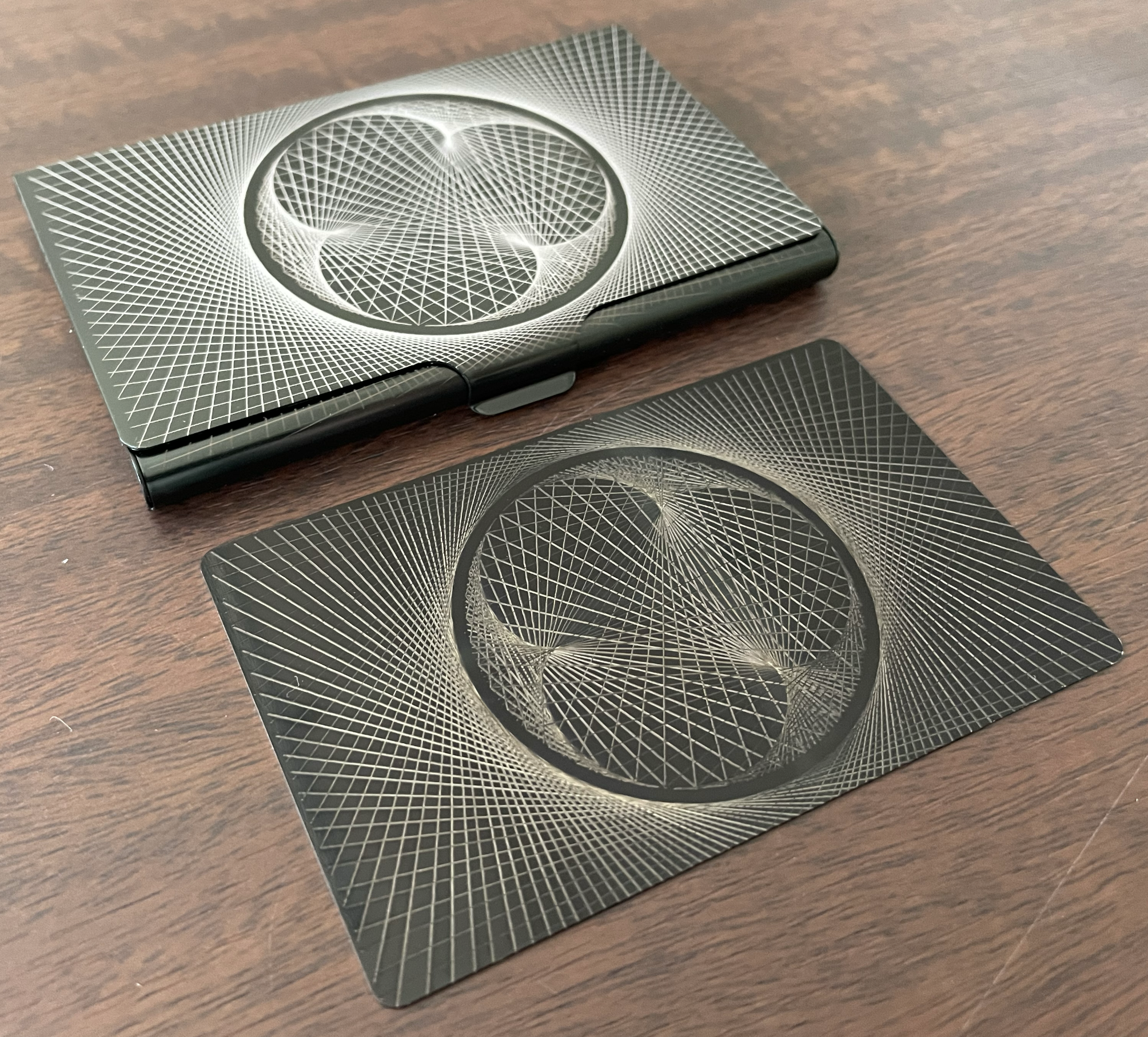

出力結果
名刺ケースは3分56秒。
名刺カードは3分38秒。
クリッピングなしの場合、5分かかるので、20%以上、短縮している。

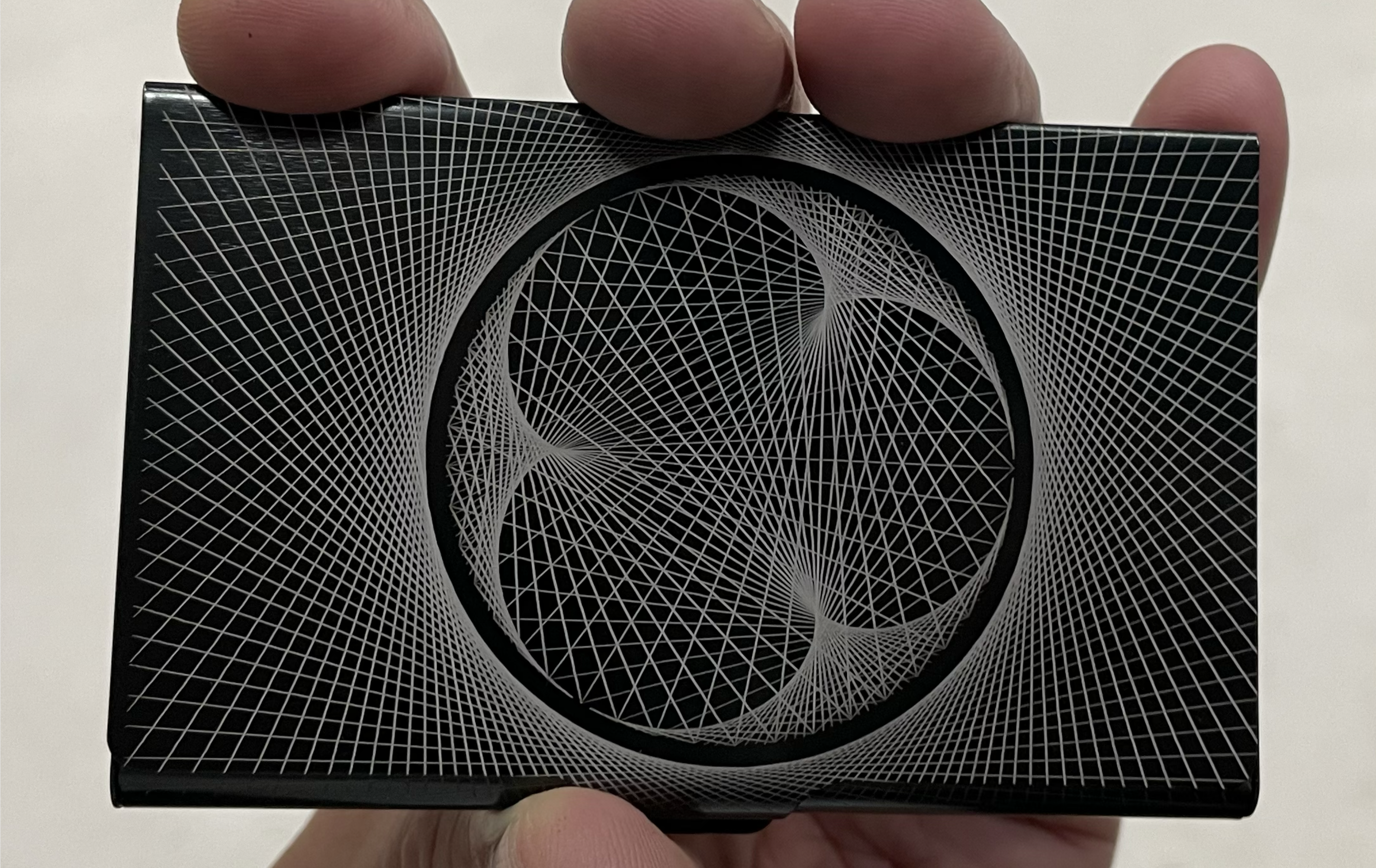

名刺ケースは、仕上がりが綺麗だが、アルミカードはなんかいまいち。
名刺ケースは、匂わないが、アルミカードは、焦げっぽい匂いがある。
--
以上
