LINE ThingsでBeetleC動かしてみた

この記事はIoTLT Advent Calendar 2019の19日目の記事です。
BeetleCという二輪駆動車をLINE Thingsで動かしてみたという内容です。

はじめに

BeetleCはM5StickCと繋いで遠隔操作する小型のロボットカーです。
BeetleCのスペックは以下の通りで、非常にシンプルな作りです。

  • RGB LED × 7
  • 内蔵バッテリー(80 mA)
  • デュアルモータードライバ


デモ動画

LINE Thingsで動かしてみたデモ動画です。

実装方法

これから実装方法について解説します。前提条件としてAndroidのみ対応可能です。
iOS版LINEでは技術的な問題のためLINE Things機能が使えないです。
(※2019年12月現在)

1. チャネルの設定

下記URLにアクセスしてLINEログインしてください。
https://developers.line.biz/console

1-1. 新規チャネル作成

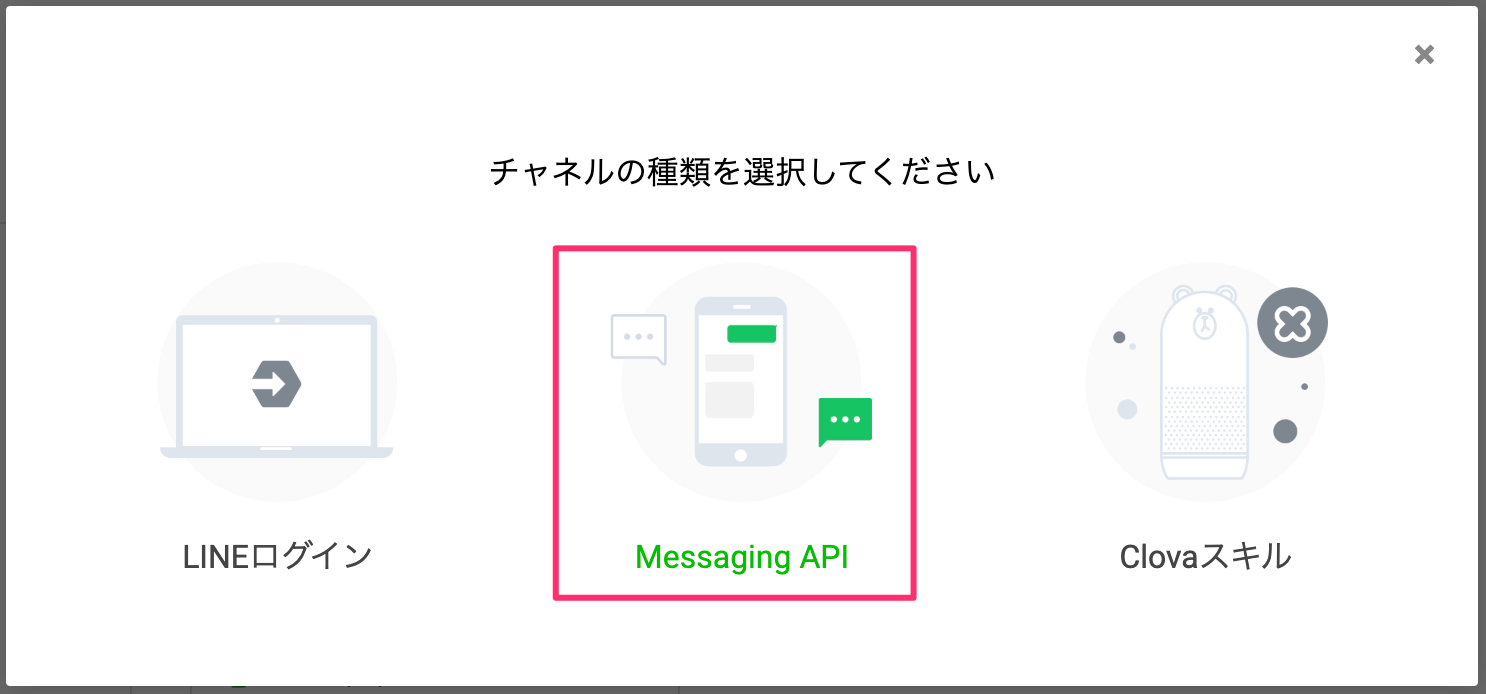

Messaging APIで新規チャネルを作成します。

各種項目を埋めていきます。

項目
①チャネル名 M5BeetleC
②チャネル説明 M5BeetleC
③大業種 個人
④小業種 個人(その他)
⑤メールアドレス あなたのメールアドレス


下の方にスクロールして、下記2箇所にチェックを入れます。

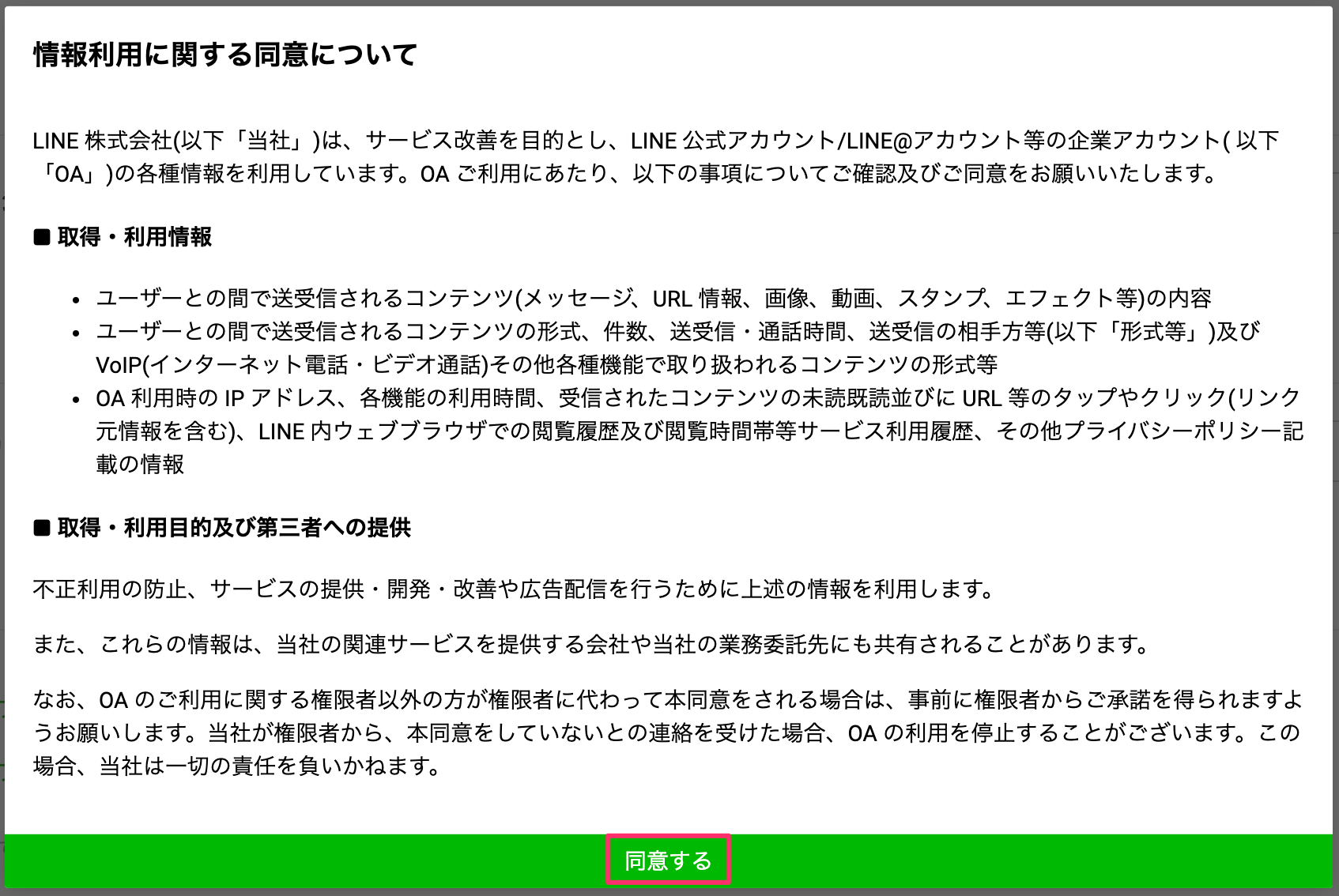

[同意する]をクリックします。

1-2. アクセストークンを発行する

アクセストークンを発行します。Messaging API設定から一番下にスクロールして、
チャネルアクセストークンカテゴリの[発行]ボタンをクリックします。


1-3. ボットと友だちになっておく

LINEボットと友だちになっておいてください。Messeging API設定の一番上にQRコードがあるので、
LINEアプリから読み取ってください。


1-4. LIFFアプリを設定する

[LIFF]のタブをクリックして、[追加]ボタンをクリックします。

項目
①LIFFアプリ名 B5BeetleC
②サイズ Full


項目
③エンドポイントURL https://www.google.co.jp
※後ほど設定するので今は仮で入力してください
④Scope profileにチェック
⑤BLE通信 有効にする

最後に[作成]ボタンをクリックします。

1-5. LIFFのIDをメモ

発行されたLIFFのIDをメモしておきます。

2. サービスUUIDを発行する

LINE Thingsを使うためにサービスUUIDを生成します。

2-1. アクセストークンを設定する

下記URLにアクセスしてアクセストークンを設定します。
https://n0bisuke.github.io/linethingsgen/

左側のメニューの Setting から 1-2で発行したアクセストークンを貼り付けてください。


2-2. トライアルプロダクトを作成

左側のメニューの Create Product をクリックして、 1-5で作成したLIFFアプリを選択します。
トライアルプロダクト名はお好きな名前をつけてください。今回は M5BeetleC にしました。

[作成]ボタンをクリックします。
発行された サービスUUID は後ほど使いますので、メモしてください。


3. プログラムの環境設定

プログラムをダウンロードして、動作させるための環境を整えます。

3-1. GitHubからクローンする

下記URLからプログラムをダウンロードします。

Macな方

$ cd ~/Documents
$ git clone https://github.com/gaomar/m5-beetlec.git && code m5-beetlec

Windowsな方

> cd %homepath%\Documents
> git clone https://github.com/gaomar/m5-beetlec.git && code m5-beetlec

3-2. envファイルを書き換える

.env ファイルを開いてください。これまでに発行されたLIFFのIDとService UUIDを貼り付けます。編集したら保存を必ずしてください。

項目
VUE_APP_LIFF_ID 1-5でメモしたLIFFのID
VUE_APP_USER_SERVICE_UUID 2-2でメモしたサービスUUID


3-3. 必要モジュールをインストールする

プログラムを実行するのに必要なモジュールをインストールします。
Macの方は control + shift + @ Windowsの方は ctrl + @ でターミナルウィンドウを開いてください。

インストールするために下記コマンドを実行します。

$ npm install


3-4. プログラムを実行する

実行は下記コマンドを入力してください。

$ npm run serve


3-5. ngrokを起動する

ngrokを起動してローカルプロジェクトにアクセスできるようにしましょう。
ターミナルウィンドウを分割して、そこに下記コマンドを実行します。

$ ngrok http 8080


ngrokの https のURLをメモしてください。


3-6. LIFFのURLを更新する

ngrokのURLに差し替えます。


4. ArduinoからM5StickCに書き込む

4-1. プログラムを編集する

Arduinoを開いて、プログラムを編集します。2-2で取得している サービスUUID に書き換えてください。
M5StickCに書き込みを行ってください。

src/sketch_m5_beetlec/sketch_m5_beetlec.ino
#include <M5StickC.h>
#include <ArduinoJson.h>
#include <BLEDevice.h>
#include <BLEServer.h>
#include <BLEUtils.h>
#include <BLE2902.h>
#include "carControl.h"

// Device Name: Maximum 30 bytes
#define DEVICE_NAME "M5-BeetleC"

// あなたのサービスUUIDを貼り付けてください
#define USER_SERVICE_UUID "xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx"


書き込みが終わると、画面に Ready to Connect と表示されます。

5. 動作確認する

5-1. LINE Thingsを有効化する

下記のQRコードを読み取って、LINE Thingsを有効化してください。
LINEアプリにLINE Thingsのメニュー項目が追加されます。


項目が追加される

5-2. ペアリングする

LINE Thingsをタップすると、 M5BeetleC の項目が表示されます。
表示されていない方はまだLINEボットと友だちになっていなかったり、Bluetoothが有効になっていなかったりします。


M5BeetleC をタップしてペアリングを行ってください。

[今すぐ利用]をタップします。

[許可する]ボタンをタップします。

5-3. 動かしてみる

LIFF画面が下からにょきっと出てくるので、画面を触ってみましょう。仮想のジョイスティックが出てくるので、
前に倒したり、後ろに倒したりしてみましょう。
前進だとLEDが緑に、後進だとLEDが赤色になります。

前進 後進
s508-1.JPG s508-2.JPG

まとめ

LINE ThingsでBeetleCを動かしてみました。LINE Thingsは今後のアップデートで使えなくなる可能性があります。
今は(※2019年12月現在)Androidでしか確認することができませんが、とても面白い仕組みなので是非試してみてください!

システム化のご検討やご相談は弊社までお問い合わせください。
https://i-enter.co.jp/contact/
