1．はじめに
こんにちは。gura3です。本ブログが初投稿です。
至らぬ点等あるかと思いますが、お手柔らかにお願いします。
（以降の文章は常体で書きます。）
ー経緯ー
ECS専用EC2インスタンス内に3台のコンテナを起動する構成を検証していたら、
2台までしか起動出来ず、エラーが発生した。
EC2インスタンスにアタッチできるENIの数には制限があることがわかった。
更に、調べるとENIの上限を解放できるAmazonECSのENIトランキング機能というものがあるらしい。
設定手順を試してみた。
2．概要
2.1. 概要図
2.2. ENIトランキングに対応しているインスタンス
-
各インスタンスタイプのENI制限については、AWS公式のElastic Network Interfaceを参照
-
以下のURLから、ENIトランキング機能に対応しているEC2インスタンスタイプを確認する
AWS公式ドキュメント： Elastic Network Interface のトランキング
注意点
ENIトランキング機能に対応していないEC2インスタンスタイプは、ENIの数を拡張出来ない。
例）汎用インスタンスのt2ファミリー、t3ファミリーは拡張出来ない。
・t2.micro, t2.small, t2.medium, t2.large
今回は、「m5.large」を使用して拡張を行うことにした。
前提として、「m5.large」は通常、2つまでしかコンテナを作成できない
3．検証環境の準備
3.1. ECSクラスター作成
- クラスター名：test-cluster1
3.2. タスク定義作成
| 項目 | 設定内容 |
|---|---|
| ファミリー名 | test-httpd-task |
| コンテナ名 | httpd |
| イメージ | ECRにpush済のイメージ |
| アプリケーション環境 | Amazon EC2 インスタンス |
| タスクサイズ | CPU:.25v メモリ: .5GB |
| タスクロール | - |
| タスク実行ロール | EcsTaskExcutionRole |
| ネットワークモード | aws vpc |
EC2インスタンスのタイプを「t2.micro」もしくは「t3.micro」で作成予定のとき、
デフォルトのタスクサイズ（CPU：1v、メモリ:3GB）では、メモリ不足でタスクが動かないので注意する
3.3．ALBを作成
-
ALB用セキュリティグループ
項目 設定内容 セキュリティグループ名 alb-sg タイプ HTTP プロトコル TCP ポート 80 ソース マイIPまたは0.0.0.0/0 -
ALB
項目 設定内容 ALB名 test-alb スキーム インターネット向け プロトコルVPC、サブネット 任意 セキュリティグループ alb-sg -
リスナー設定
項目 設定内容 プロトコル HTTP ポート 80 転送先 test-tg
3.4．ECSサービスの作成
-
環境およびデプロイ設定
項目 設定内容 コンピューティング設定 起動タイプ 起動タイプ ec2 アプリケーションタイプ ami-01703abf1e5cede54 ファミリー test-httpd-task サービス名 httpd-service サービスタイプ レプリカ 必要なタスク 1 -
ネットワーキング設定
- 任意のVPC、サブネットを選択
- 先ほど作成した、ALBを既存のロードバランサーとして選択
3.5．ECSonEC2インスタンス作成
-
インスタンス起動設定
項目 設定内容 インスタンス名 test-eni-trunking AMI名 amzn2-ami-ecs-hvm-2.0.20230301-x86_64-ebs AMI ID ami-01703abf1e5cede54 インスタンスタイプ m5.large DNSリクエスト応答 無効 IAMロール ecsInstanceRole ユーザデータ 以下 ユーザデータ#!/bin/bash echo ECS_CLUSTER=test-cluster1 >> /etc/ecs/ecs.config※Amazon ECS に最適化された AMIのバージョン 1.28.1 以降でないと
ENIトランキング機能に対応していないため注意が必要。 -
インスタンス登録確認
- ECSコンソール>クラスター>インフラストラクチャを参照
- EC2インスタンスが追加されたことを確認
4．コンテナを3つ起動してみる
-

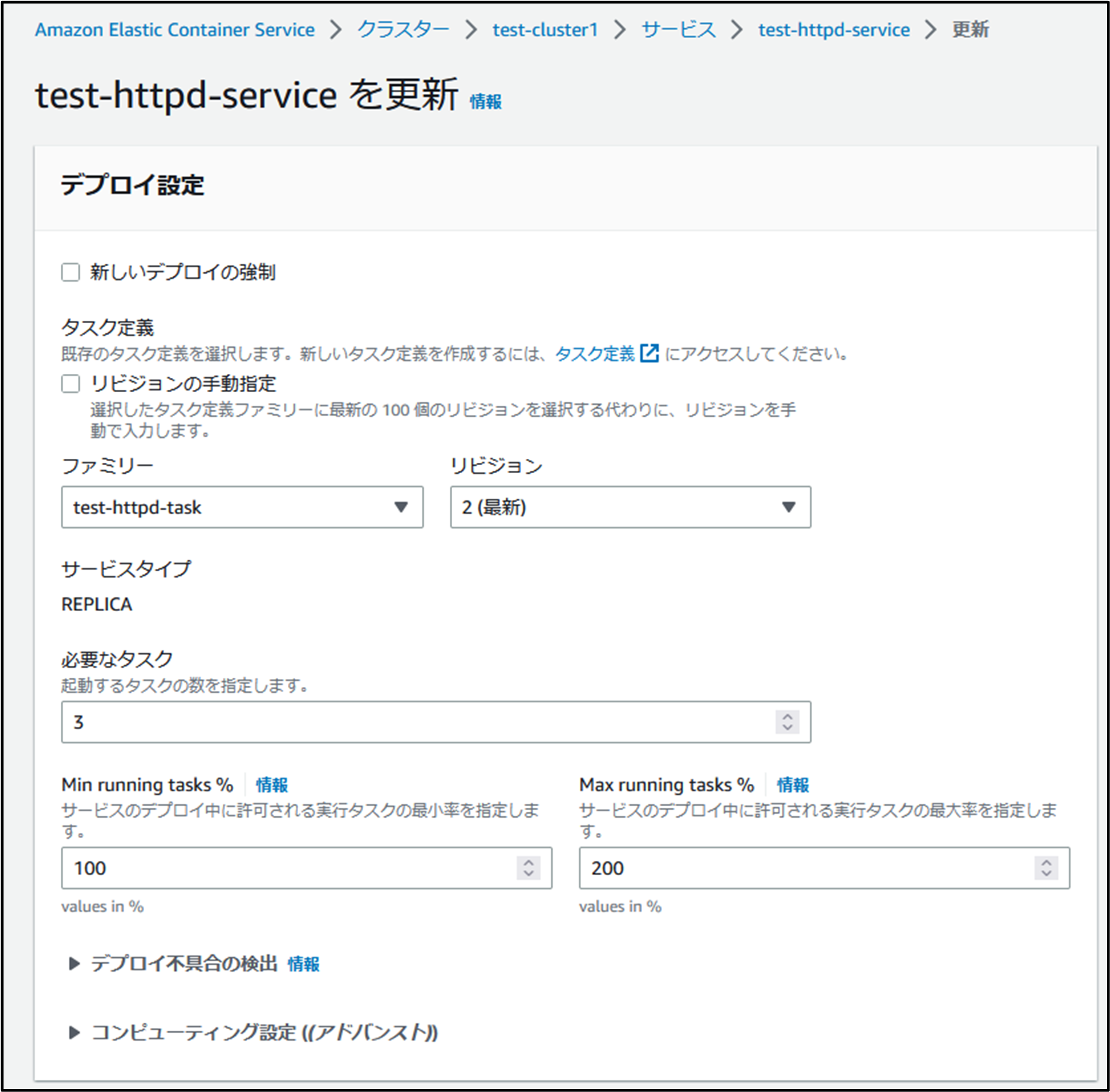

サービスの必要なタスクの数を変更
- 「サービスの更新」ボタンをクリック
- 必要なタスクの数：3に変更
ECS＞クラスター＞サービス＞test-httpd-service＞更新
-
タスク実行状況を確認
-

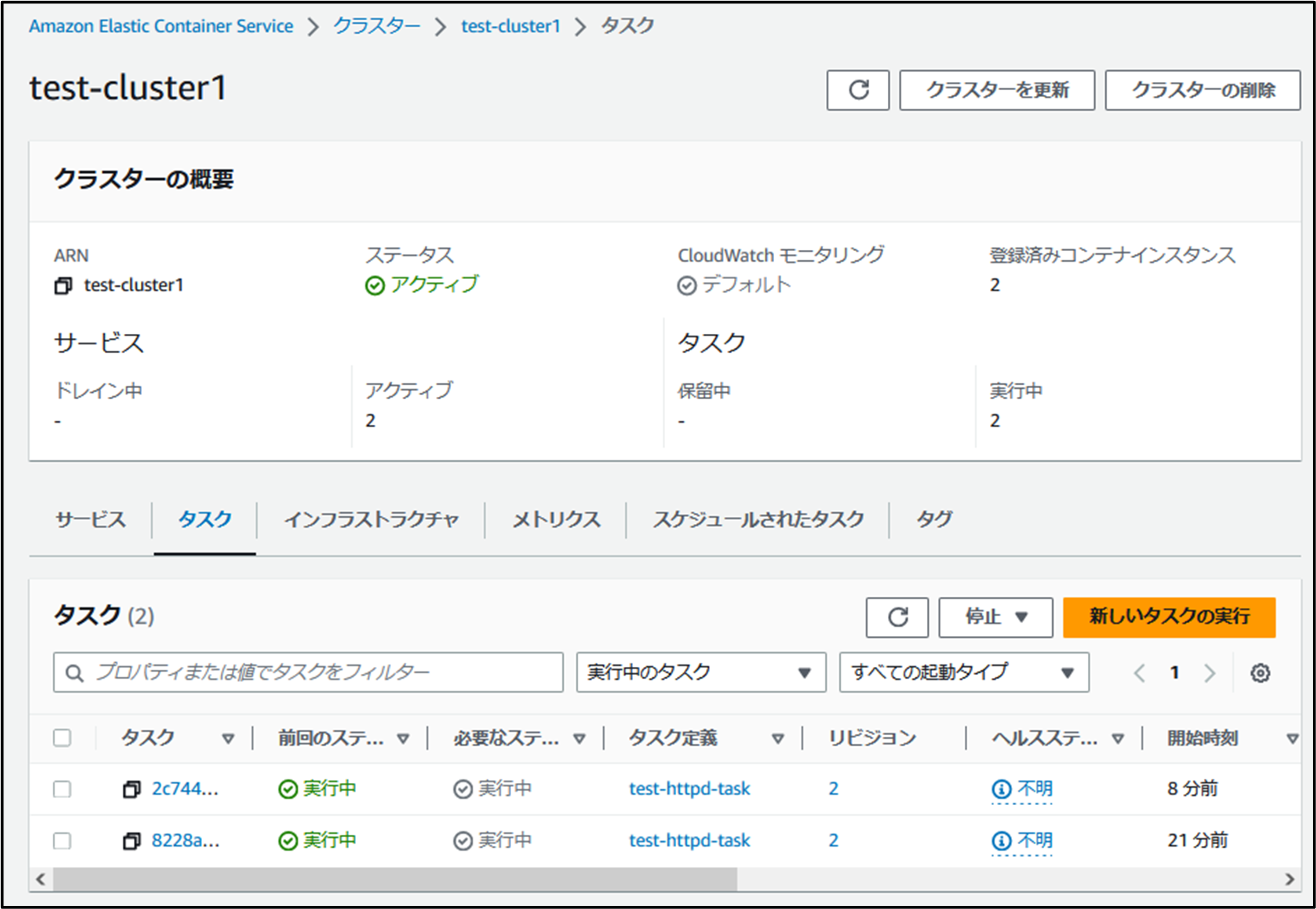

コンソール上から確認すると、2つのタスクのみ表示されていた
ECS＞クラスター＞サービス
-

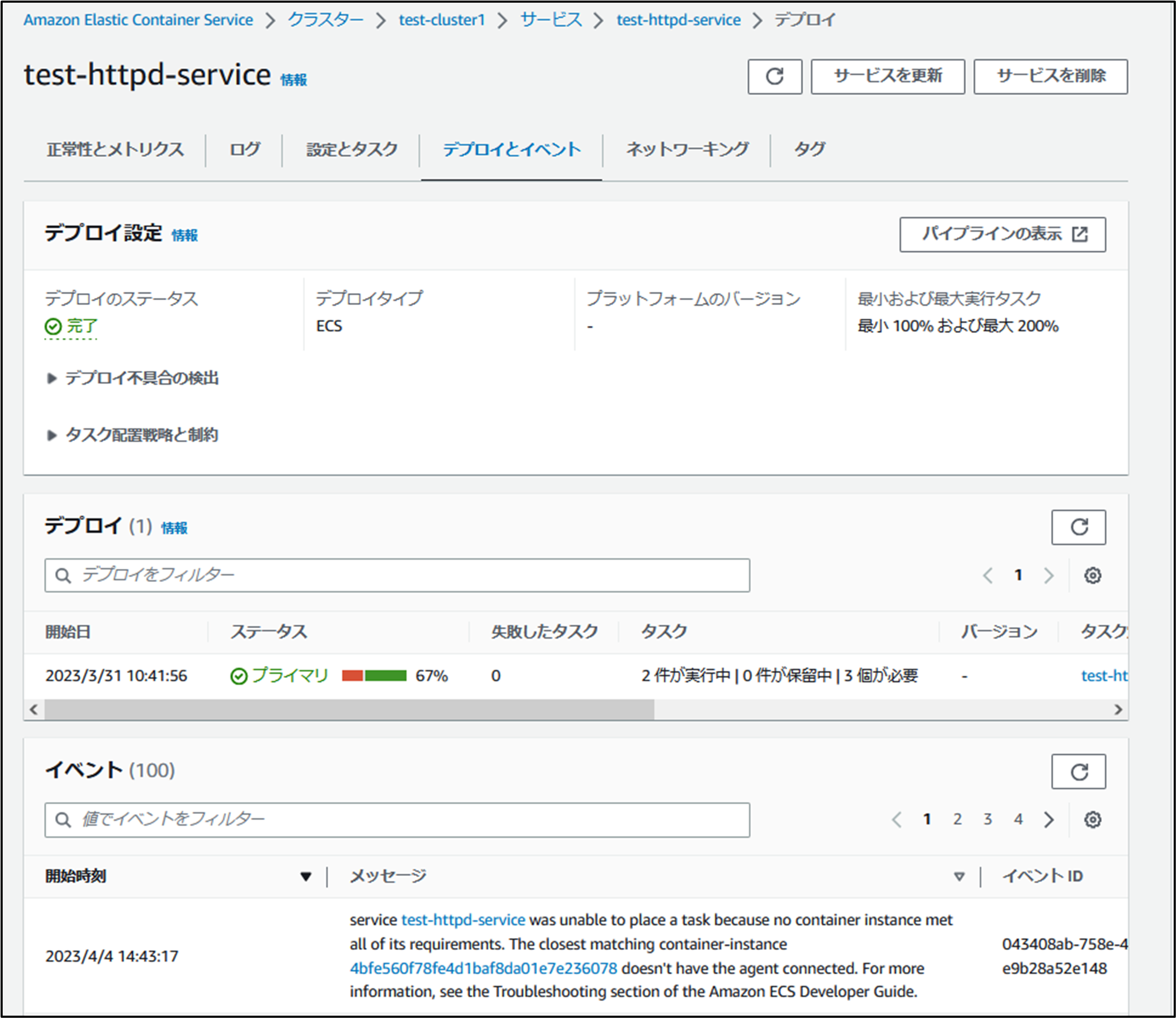

サービスのイベント情報を確認
ECS>クラスター>サービス＞デプロイとイベント
-
3つ目のタスクを実行出来ない旨のエラーが発生している
service test-httpd-service was unable to place a task because no container instance met all of its requirements.
The closest matching container-instance 4bfe560f78fe4d1baf8da01e7e236078 doesn't have the agent connected.
For more information, see the Troubleshooting section of the Amazon ECS Developer Guide.
現状のままでは、3つ以上のタスクを起動出来ないことが分かった
5．ENIトランキング機能の有効化を行う
-

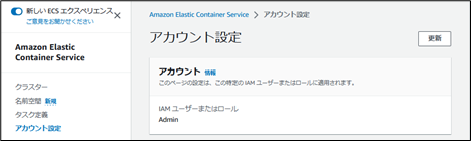

ECS＞アカウント設定に移動
-
「更新」 ボタンをクリック
-

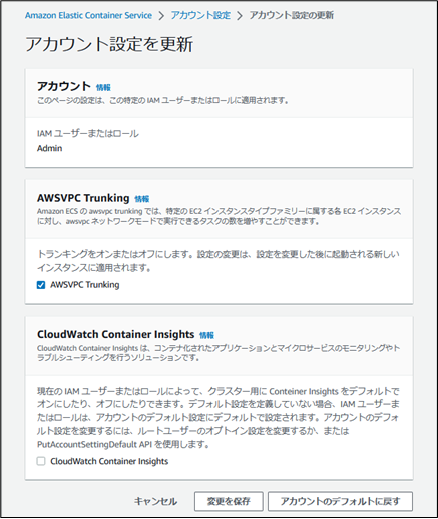

AWSVPC Trunkingにチェックを入れて「変更を保存」ボタンをクリック
-

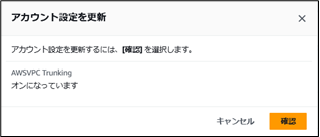

ダイアログの「確認」ボタンをクリック
-

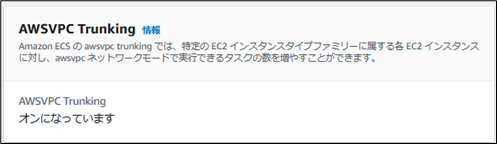

変更を確認
-
EC2再作成
- ENIトランキング機能の適用は、awsvpcTrunking 設定をオンにした後から起動されたEC2インスタンスのみが対象
- それ以前に起動されたインスタンスは、AWSVPC Trunking機能を使用できない。
有効後は必ずEC2インスタンスの再作成が必要
-
もう一度3つのタスクを起動する

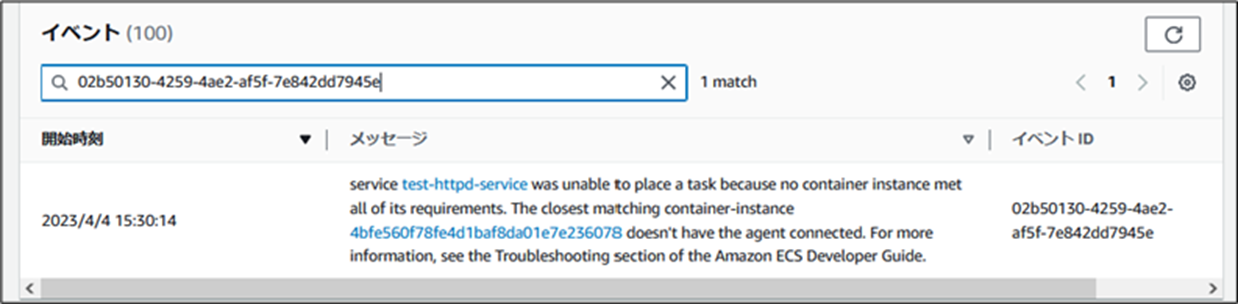

未だに、3つ目のタスクを実行出来ない旨のエラーが発生している
この後、EC2を作り直して何回やっても2つしかコンテナが起動しない
6．エラーの原因調査
-
googleでエラー文を入力して検索した
-
見つけた記事：[ Qiita ] awsvpcTrunking設定を試す【ECS】
↑途中までは同じ……その先が知りたい -
海外の方がissueとして質問しているのを発見：githubのプラットフォーム
↑返信を翻訳してみる
-
AWSマネジメントコンソールのECSのアカウント設定（awsvpcTrunkingの有効化）は、リージョンごとに適用される。
ユーザーやロールのようなIAMリソースはグローバルに設定されているものである。※リージョン特有のIAMリソースではない
awsvpcTrunkingの有効化は、マネジメントコンソール上からではなく、CLIからroot権限を使用して有効にする必要がある
上記を実施して、私の問題は解決した。
と、いう事で設定方法が間違っていたらしい。
まさかマネジメントコンソールを使用した設定方法が間違いだったとは！
改めて公式ドキュメント等を確認
下記リンクの、「コマンドラインを使用し、アカウント所有者としてユーザーまたはコンテナインスタンスの IAM ロールを引き上げられた ENI 制限に有効化するには」という箇所にCLIからの設定方法が記載されている
7．CLIからENIトランキングを有効化する
- AWS CLIを起動
- 以下のコマンド実行
aws ecs put-account-setting-default --name awsvpcTrunking --value enabled - 結果（全てのロールに対してawsvpcTrunkingが有効になった）
8．コンテナを3つ起動してみる（リベンジ）
-
サービスの必要なタスクの数を変更
-
「サービスの更新」ボタンをクリック
-
必要なタスクの数：3に変更
ECS＞クラスター＞サービス＞test-httpd-service＞更新
-
-

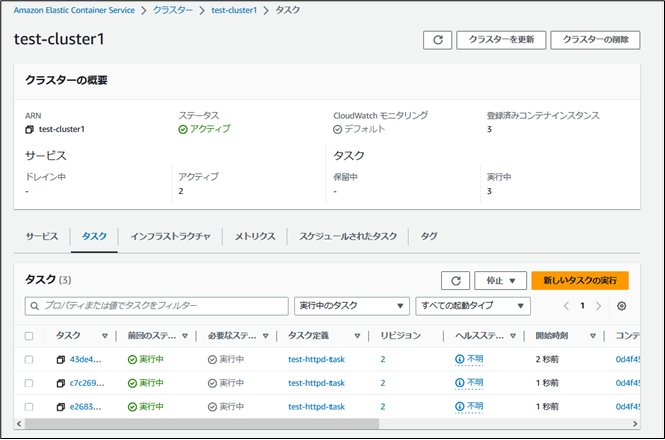

タスク実行状況を確認
遂に、ENI上限を開放できた!!
ECS＞クラスター＞サービス
