Azureで Windows Server Failover Cluster（WSFC）を組んでみた。

はじめに

本記事はNSSOL Advent Calendar 2025の15日目の記事になります。

今年のテーマを考えていたとき、今の案件で一緒に働いている方から「WSFC（Windows Server Failover Cluster）」というワードがふと出てきました。

私自身、WSFCを組んだことはなく、そこから「せっかくならAzure上でクラスタを構築してみよう」と思い立ち、さらに今年から取り組み始めたAnsibleも絡めて、今回のテーマに決めました。この記事では以下の3フェーズで構成しています。

フェーズ	内容
フェーズ0：環境準備	Azureリソース・仮想ネットワーク・AD DSの構築
フェーズ1：WSFC構築	共有ディスク／クラウドウィットネス構成のクラスタ構築
フェーズ2：Ansible自動化	WSFCノードへの共通初期設定の自動化

前提知識

①WSFC

Windows Server Failover Cluster（WSFC） とは、Windows Serverに標準搭載されている高可用性機能の一つです。複数のノードで1つのクラスタを構成し、どれかのノードで障害が発生した場合に自動的に別ノードへサービスを引き継ぐことができます。

オンプレミス環境ではSQL Serverやファイルサーバーなどでよく利用されてきた仕組みですが、Azureでも同様に共有ディスクを使うことでクラウド上にWSFCを構築できます。

②クォーラム（Quorum）

WSFCでは、複数のノードが連携して1つのクラスタを構成します。しかし、ネットワーク障害などでノード間の通信が分断された場合、どのノードが「生き残っているクラスタ」として動き続けるか を判断する必要があります。

この「クラスタの過半数を決める仕組み」が クォーラム（Quorum） です。
言い換えると、「誰がリーダーかを投票で決める」ような仕組みです。

クォーラムについて具体例でイメージしてみる。

たとえば、3人で構成されたクラスタを考えます。

ノード	状態
node1	生存
node2	生存
node3	ネットワーク断

このとき、node1 と node2 の2票が残っているため、クラスタは過半数(2/3)を維持して稼働を続ける（=正常）と判断します。一方で、1ノードしか残らない場合（票が半分未満になる場合）は、クラスタは「不整合を防ぐために停止」します。これがスプリットブレイン（split-brain）防止の仕組みです。

③ウィットネス（Witness）

しかし、このクォーラムの「票」が偶数になる場合（例：ノードが2台構成など）、過半数の判定が難しくなります。そこで登場するのが ウィットネス（Witness） です。ウィットネスは「第三の投票者」として動作し、クラスタの可否判定をサポートします。今回は2ノードのため、下記の二種類のWitnessを実装します。

種類	概要
Disk Witness	クラスタ共有ディスクに投票情報を格納します。オンプレミス構成などで利用される方式です。
Cloud Witness	Azure Storage Account に投票情報を格納します。Azure環境で推奨される構成です。

参考:
クォーラム監視とは? (Microsoft Learn)

フェーズ0 環境準備

Azure上でWSFCを構築するための基盤環境を整備していきます。
このフェーズでは以下を実施します：

• Azureリソースの作成
• 仮想マシン（クラスタノード、AD DS）のデプロイ
• ドメイン参加
• 共有ディスク（クラスタ用ストレージ）の準備

フェーズ0-1 Azure インフラの準備

まずは、WSFC用の仮想ネットワーク等をAzure上に構築します。

項目	内容	補足・ポイント
リージョン	Japan East	同一リージョン内でVM・共有ディスクを配置
リソースグループ名	rg-wsfc-lab-east	すべての関連リソースをまとめる
仮想ネットワーク (VNet)	名前：vnet-wsfc-lab アドレス空間：10.0.0.0/24
サブネット	名前：default アドレス範囲：10.0.0.0/24	AD DS、WSFCノードを同一サブネット内に配置。
Cloud Witness用 Storage Account	名前：stwsfcwitness01 SKU：Standard汎用v2 冗長性：LRS	クォーラム用。アクセスキー（key1）を控える

フェーズ0-2 仮想マシン（WSFC ノード）構築

次に、クラスタを構成する2台のノードをデプロイします。
同一サブネット内に配置し、後でドメインに参加させます。

項目	内容	備考
ノード名	wsfc-node01 / wsfc-node02	同一ドメインに参加させる
OS	Windows Server 2025 Datacenter Azure Edition
リージョン	Japan East	同一リージョン内配置
VMサイズ	Standard B4ls v2
ストレージ	Premium SSD (共有ディスクは別途用意)	OSディスク用
NIC	各VMに1枚	WSFCノードをサブネット"default"に配置（node1：10.0.0.4, node2: 10.0.0.5）

フェーズ0-3 Active Directory（AD DS）構築・準備

同じサブネット内にAD DS用のVMをデプロイし、ドメインコントローラを構築します。

項目	内容	備考
ホスト名	wsfc-AD
ドメイン名	wsfc.lab.local
IPアドレス	10.0.0.6
DNS	自身のIP（10.0.0.6）

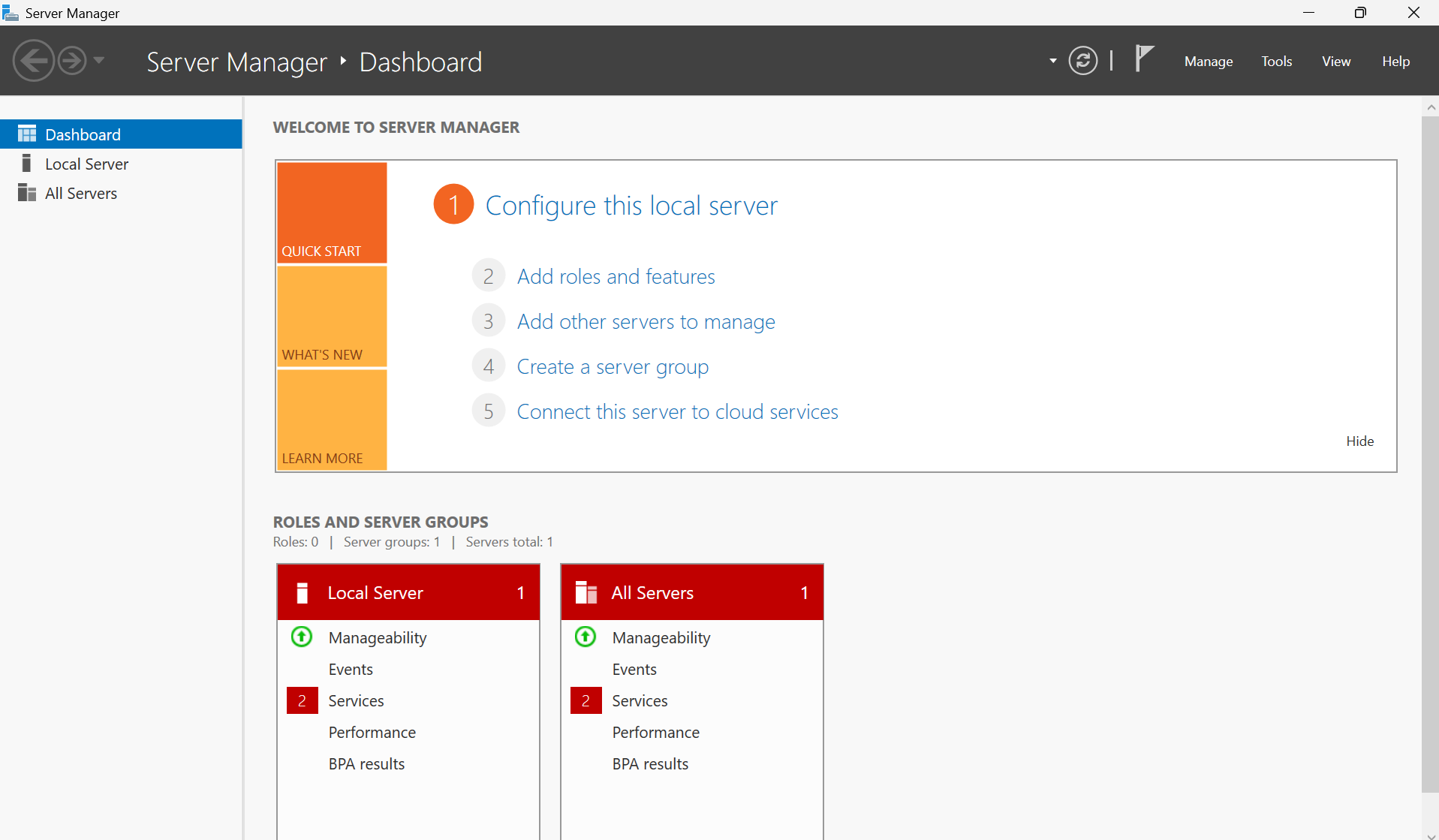

RDPで接続し、サーバーマネージャーから AD DS と DNS サーバー の役割を追加します。
（今回は日本語化は省略しています。）

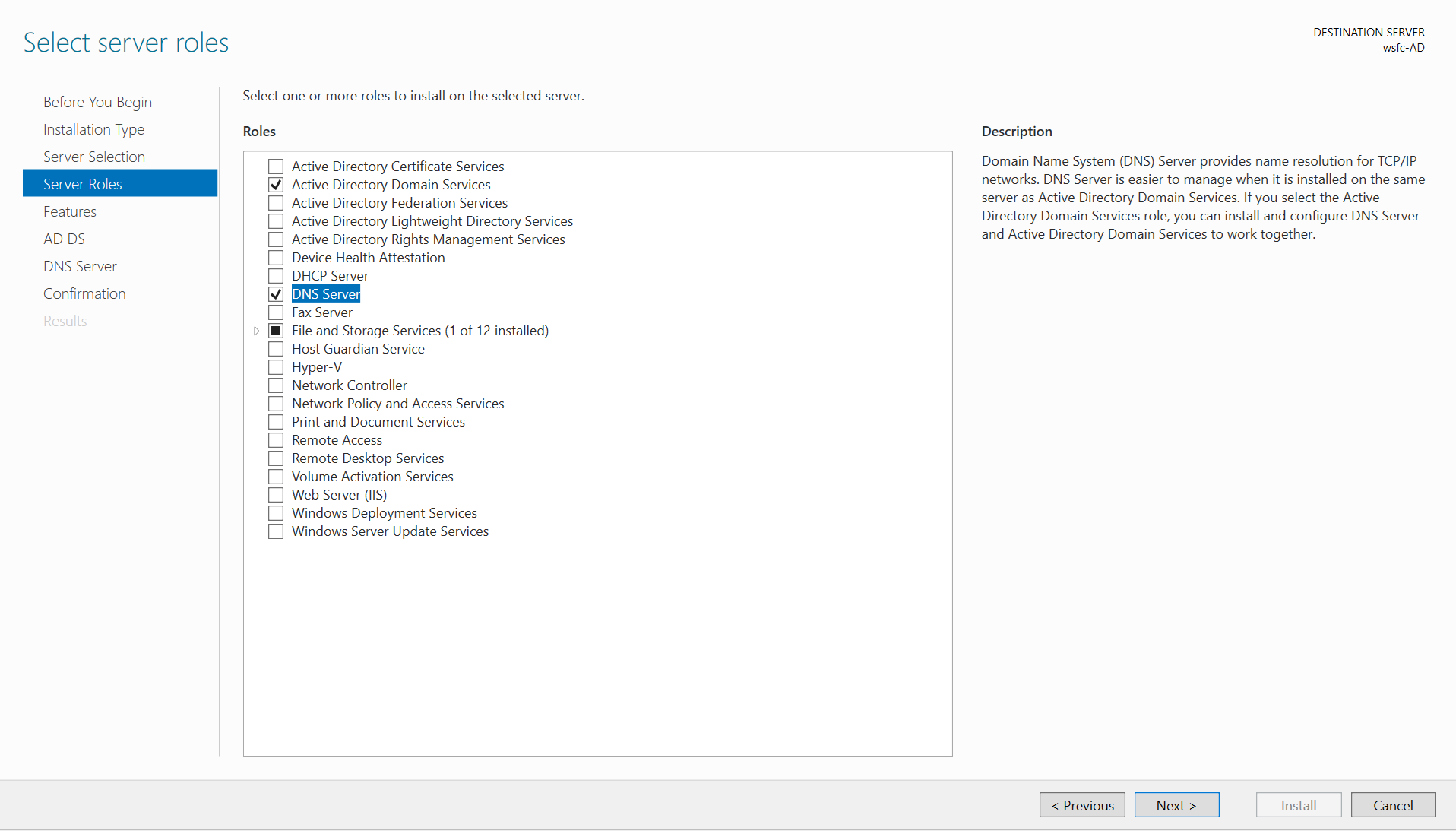

AD DSとDNSサーバを選択します。

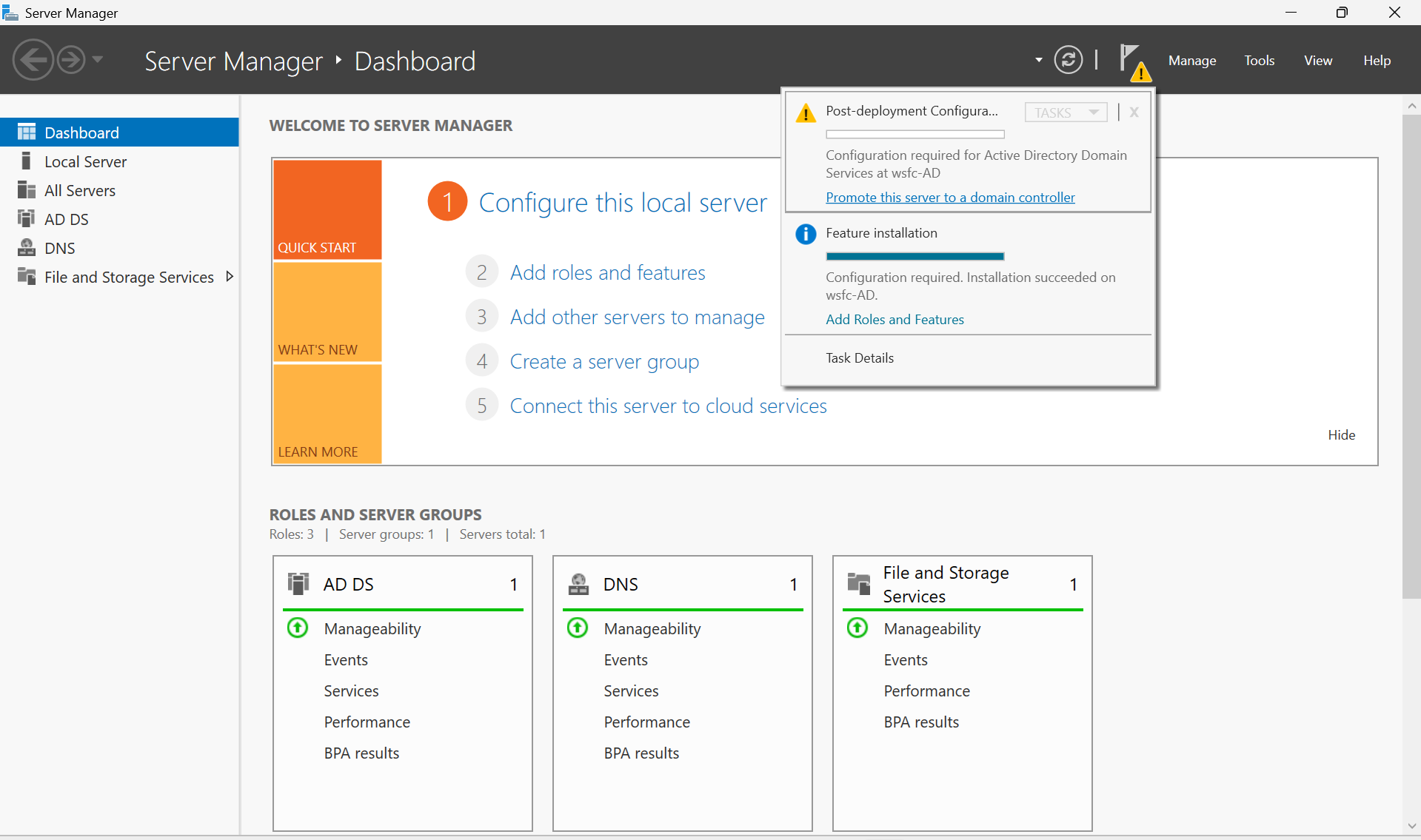

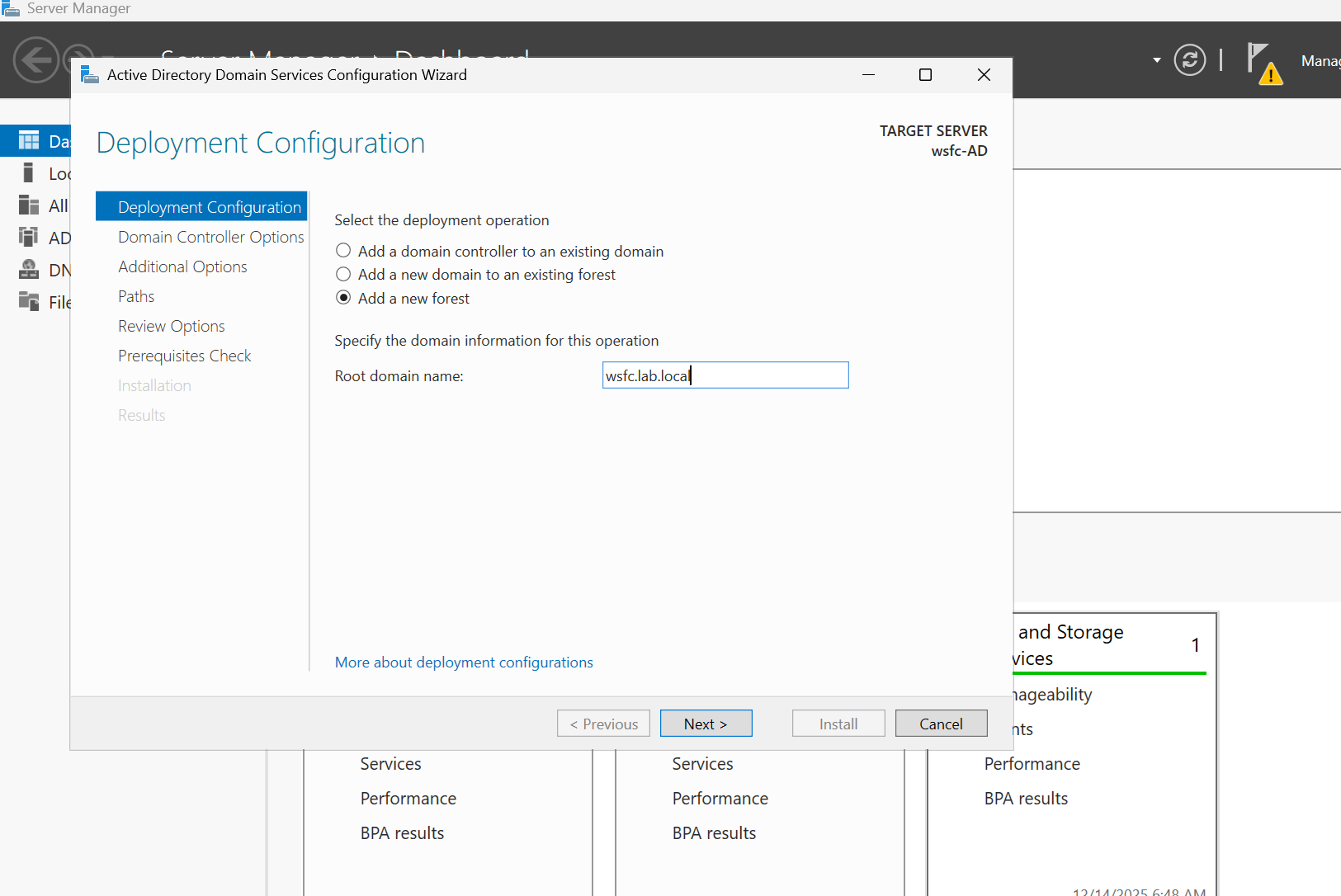

右上の通知（黄色の三角アイコン）から「このサーバーをドメインコントローラーに昇格」を選択します。「新しいフォレストを追加」→ ルートドメイン名に wsfc.lab.local を指定し、DSRMパスワードを設定して進めます。再起動後、DNSが10.0.0.6を返すことを確認します。

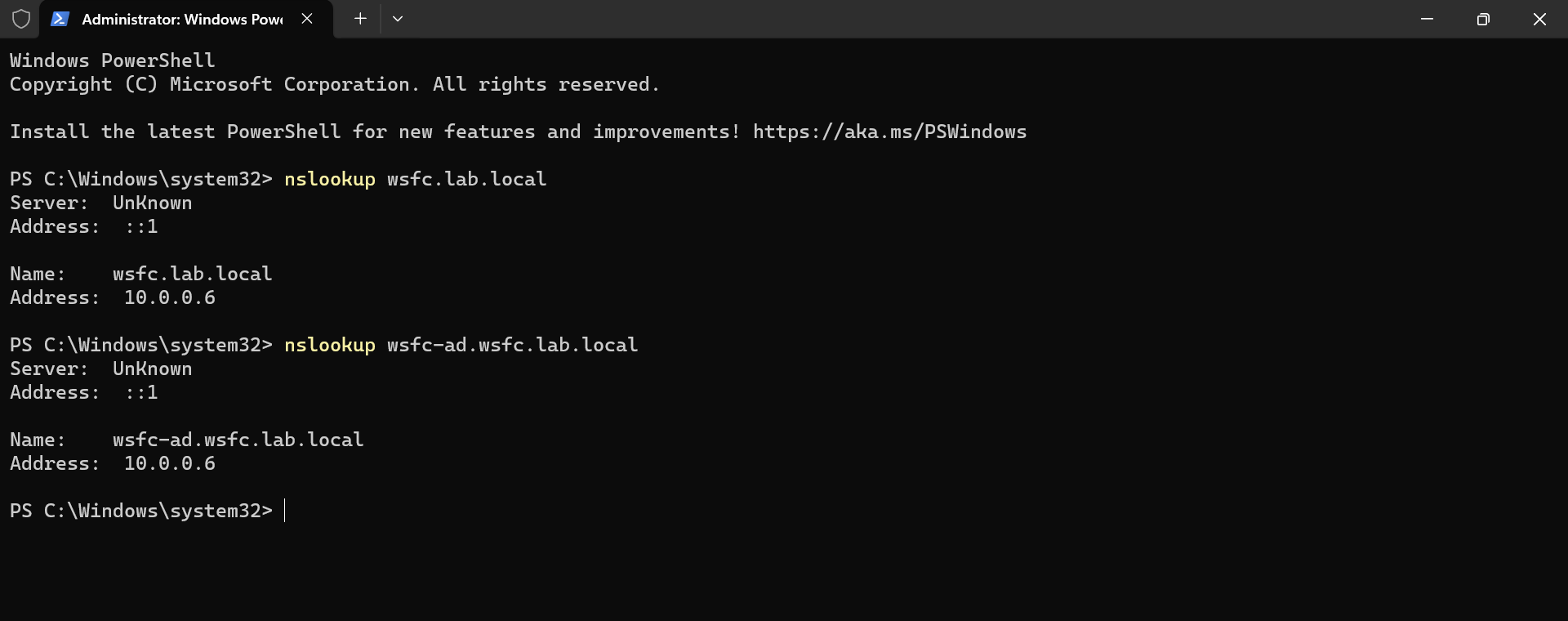

（後でクラスタノードからも同様に名前解決できることを確認します。）

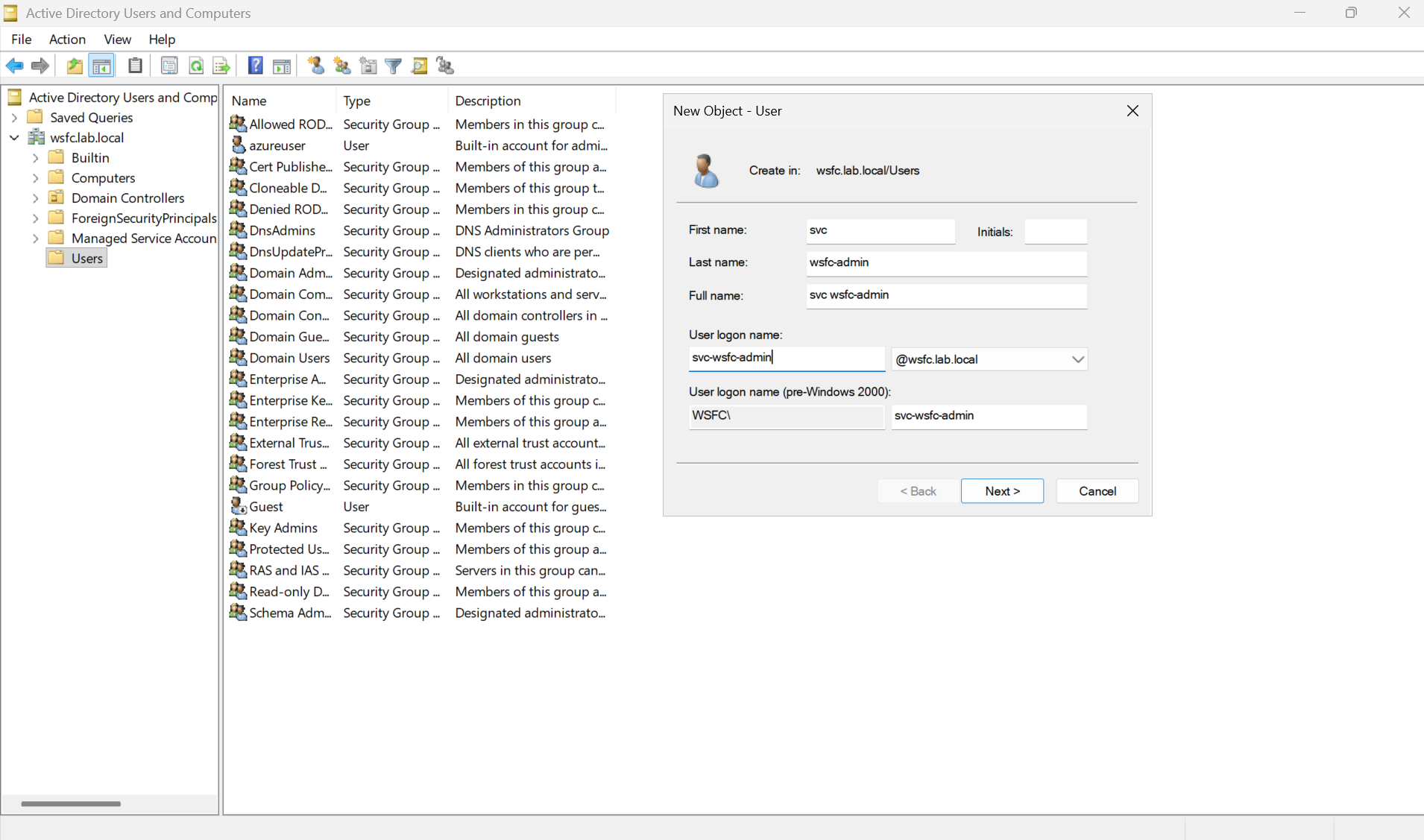

クラスタ管理用アカウント svc-wsfc-admin を作成しておきます。

フェーズ0-4 WSFC ノードのドメイン参加

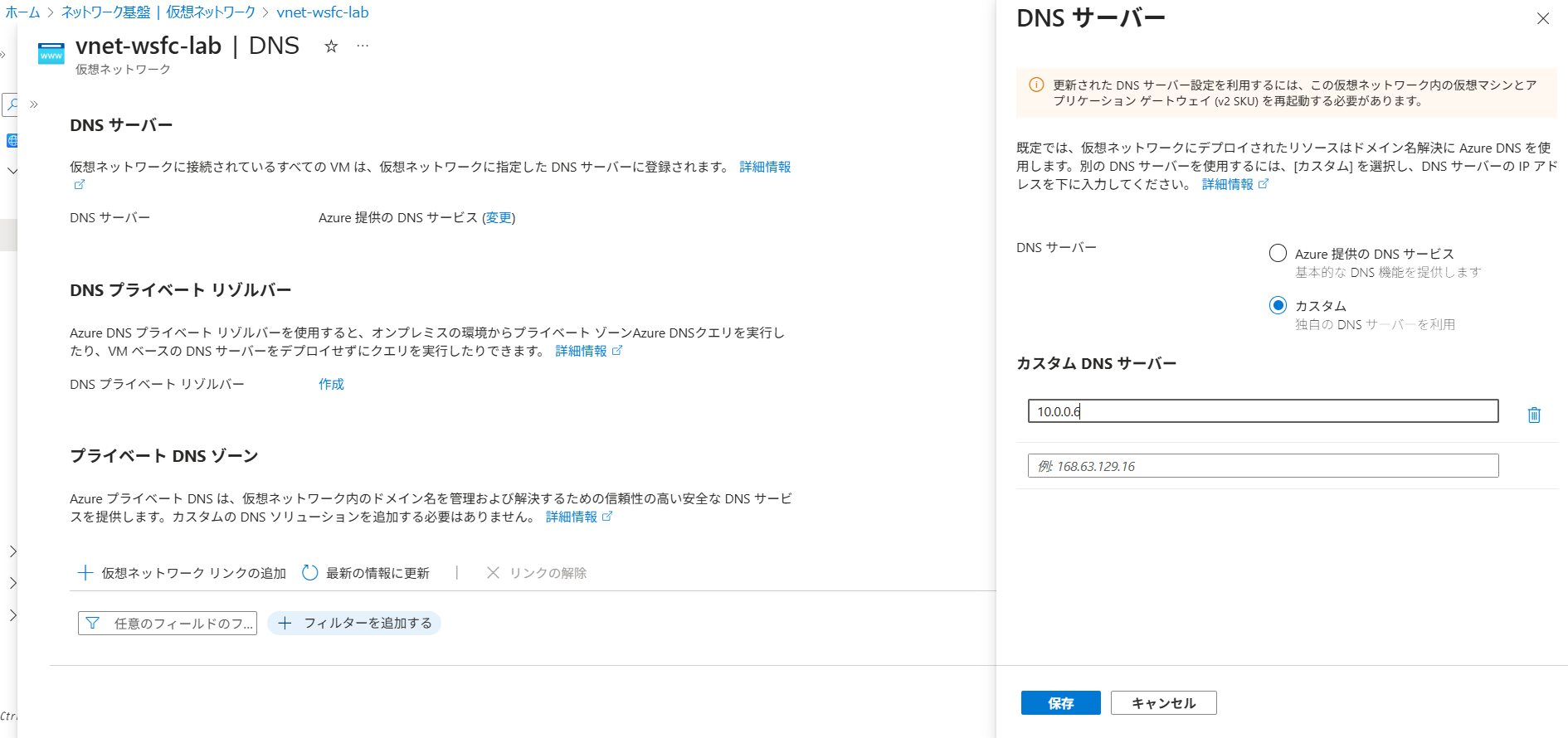

仮想ネットワークのDNSを 10.0.0.6（AD DS） に変更します。

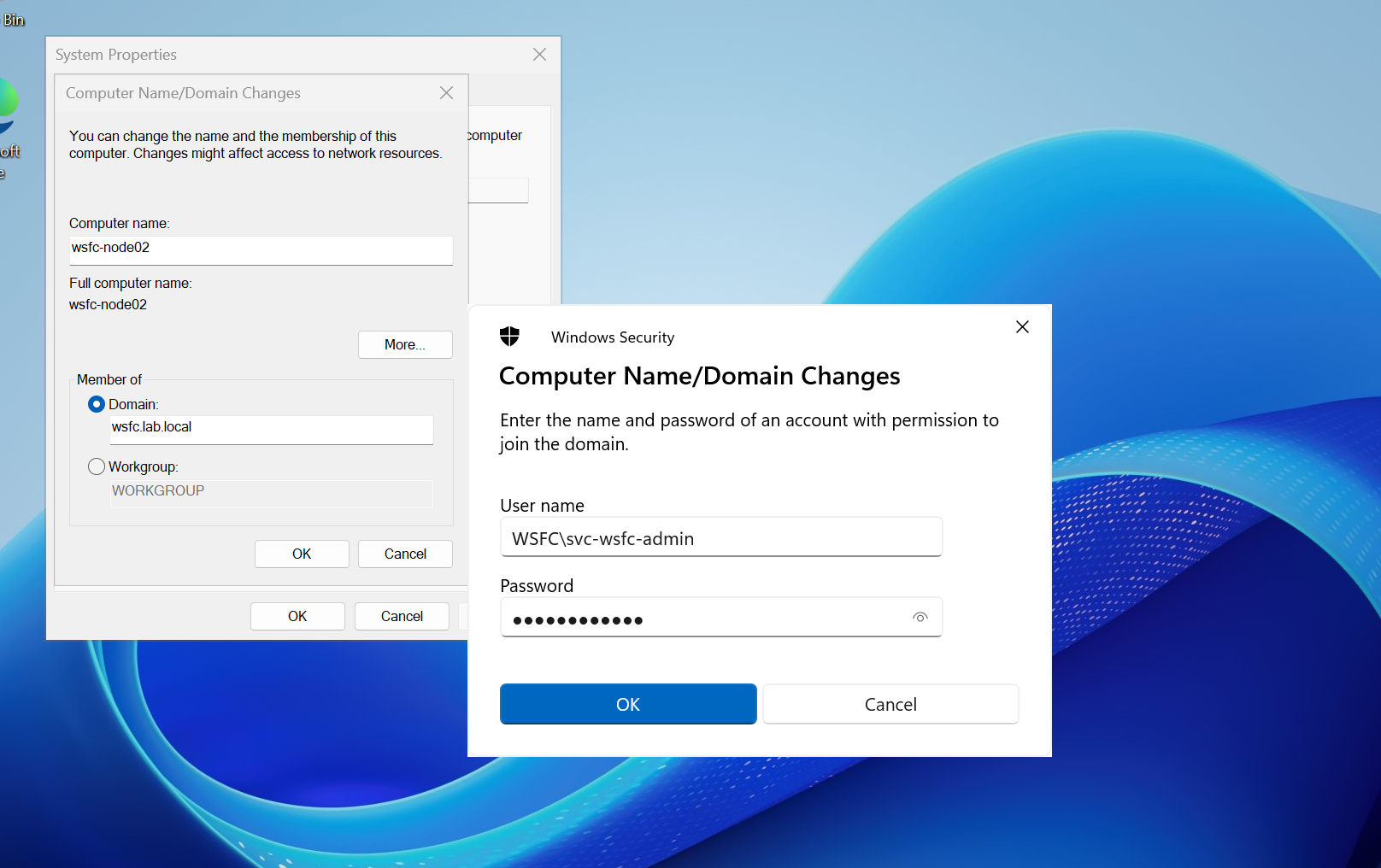

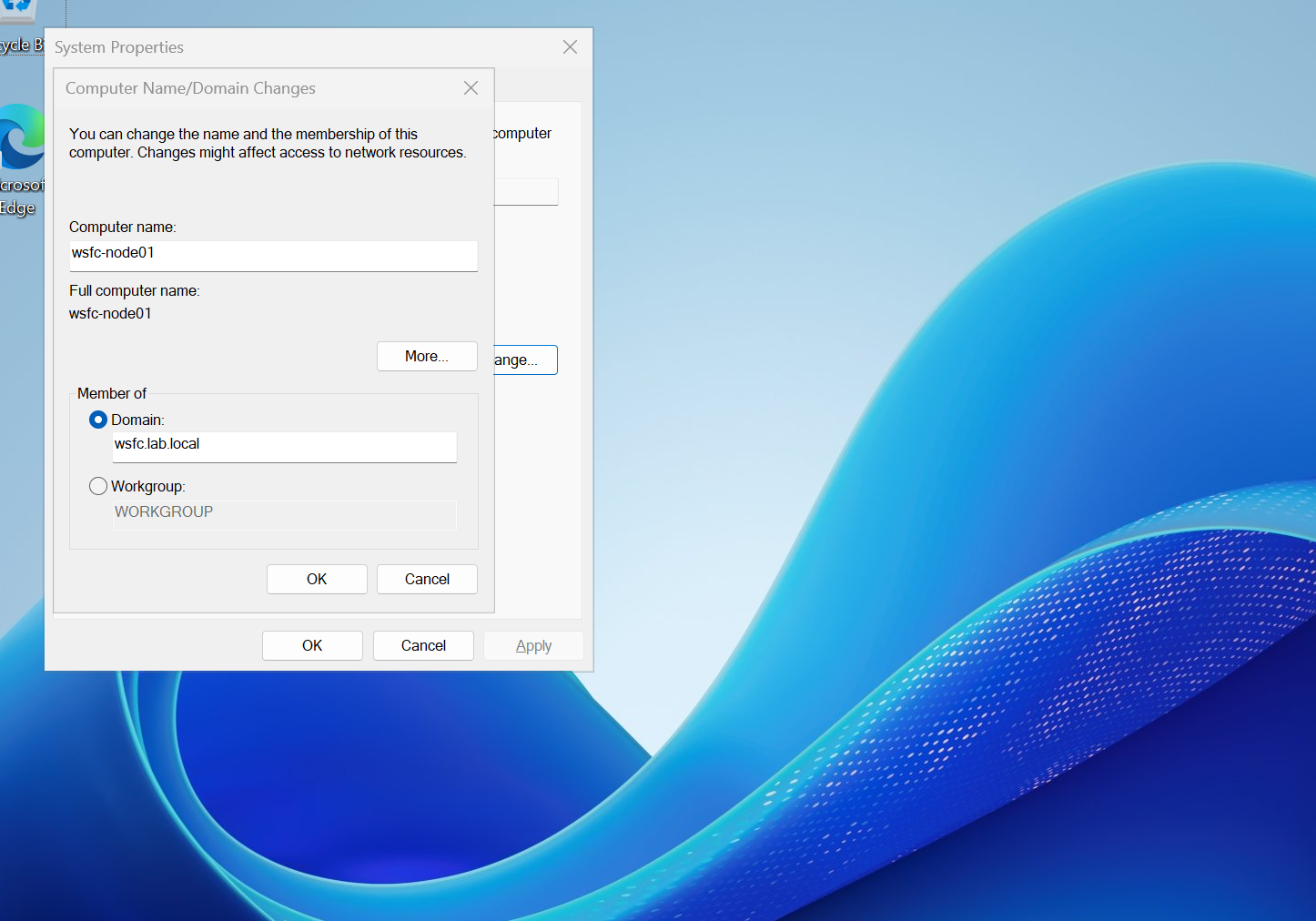

各ノードで sysdm.cpl を実行 → コンピュータ名の変更画面を開き、ドメイン名 wsfc.lab.local を入力してドメインに参加します。

アカウントは svc-wsfc-admin を使用し、参加後に再起動します。

フェーズ0-5 共有ディスクの作成

クラスタノードが同一ディスクに同時アクセスできるよう、共有ディスクを準備します。
このディスクは後に「クォーラムディスク」や「データディスク」として利用されます。

項目	内容
ディスク名	disk-wsfc-shared01
サイズ	128 GB
タイプ	Premium SSD（共有ディスク対応）
LUN	1
接続対象	wsfc-node01, wsfc-node02
使用形式	NTFSフォーマット、ドライブレター：F:

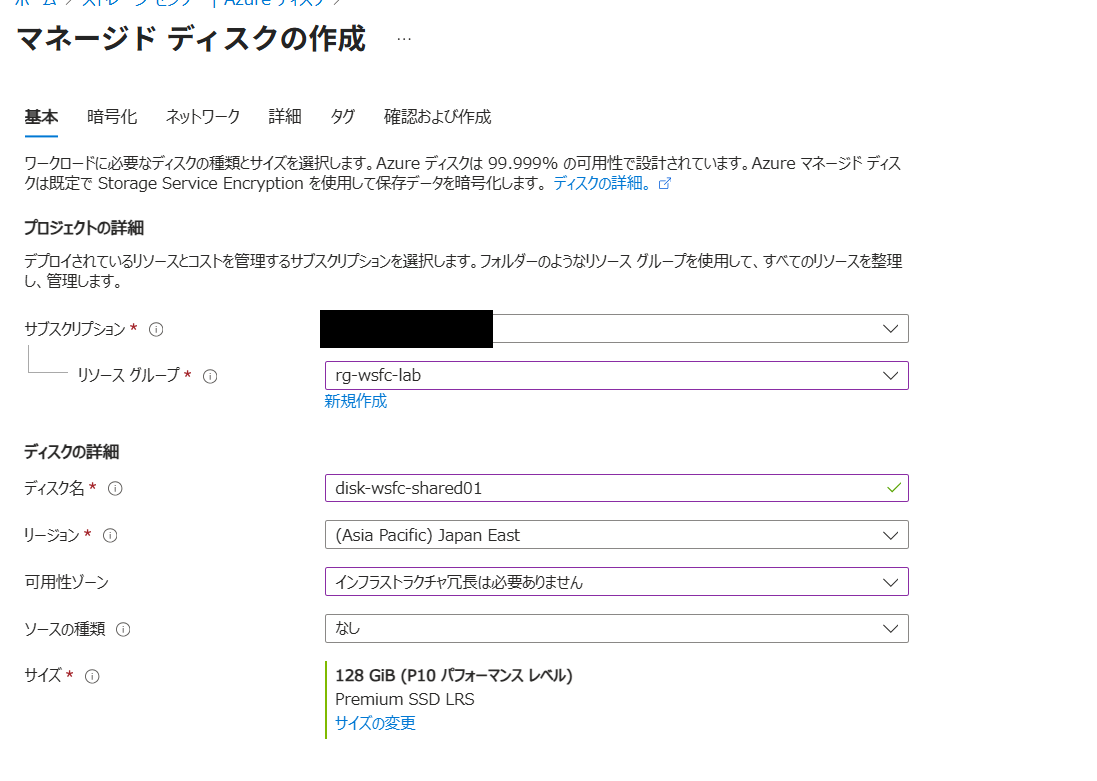

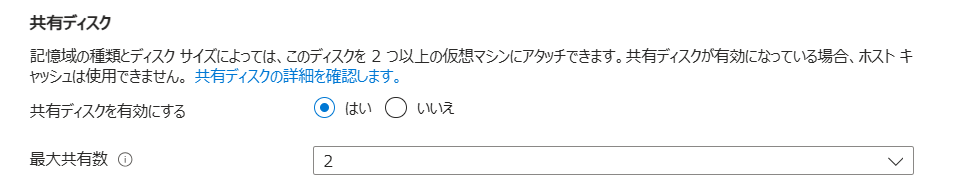

Azureポータル上で共有ディスクを作成します。

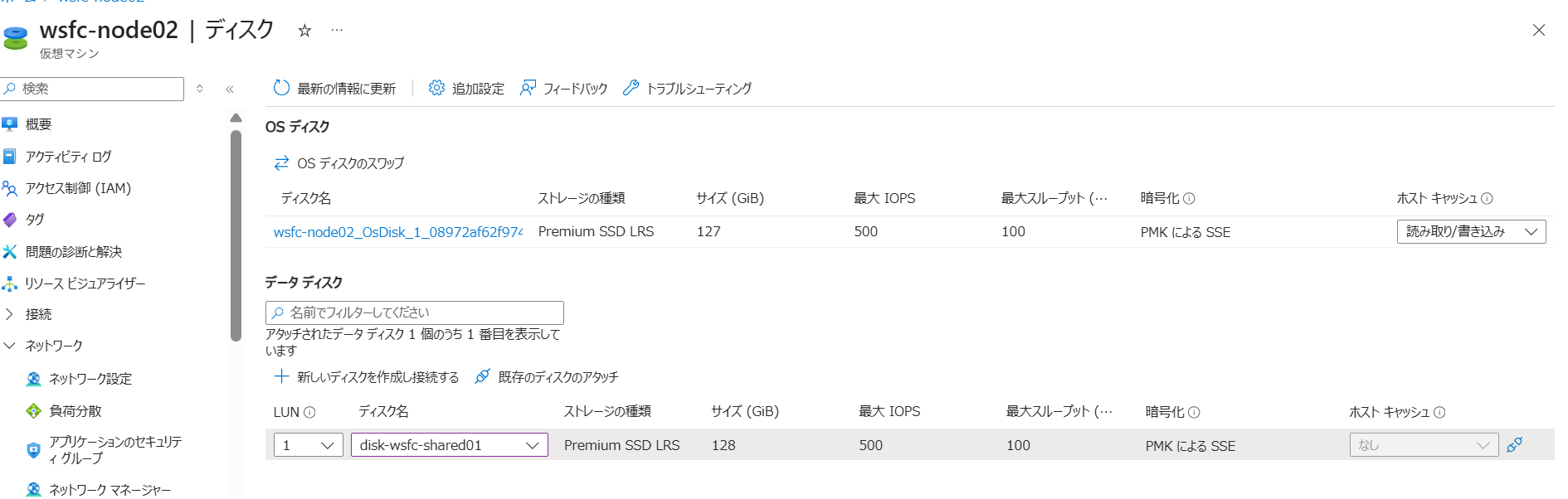

作成した共有ディスクを、wsfc-node01 と wsfc-node02 の両方にアタッチします。LUN（Logical Unit Number）は、「このディスクをOSが何番目のディスクとして認識するか」を示す番号です。 WSFCでは、全ノードで「同じディスクを同じLUN番号で認識している」必要があるため、ここでは 1 に統一します。下図は node02 側での設定例です（node01 も同様に設定します）。

次に、wsfc-node01 にRDP接続し、OS上でディスクの初期化とフォーマットを行います。
この作業は必ず片方（node01）のみで実施してください。

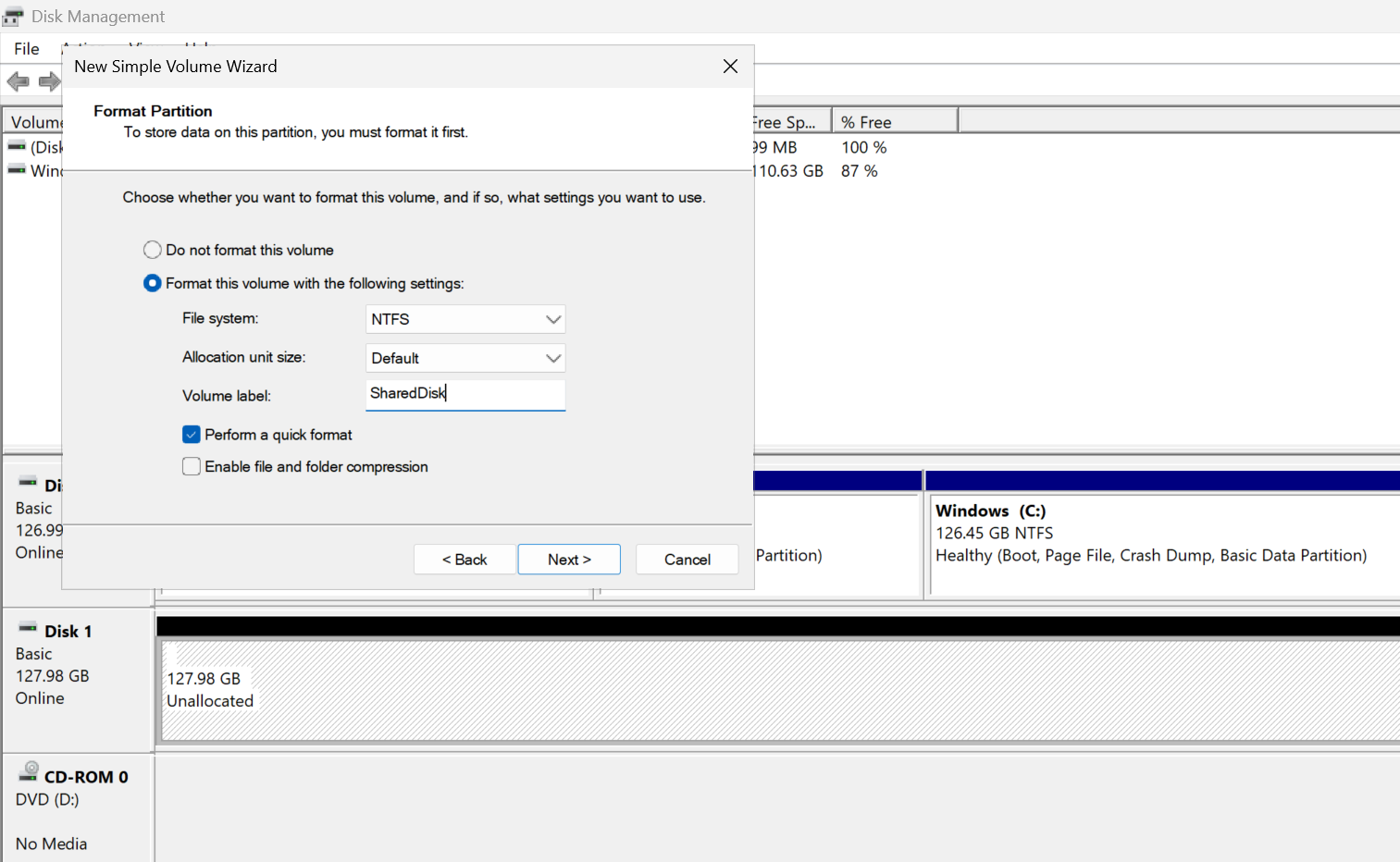

「ディスクの管理」から以下のように設定します：

1. 新しいディスクを「オンライン」にする

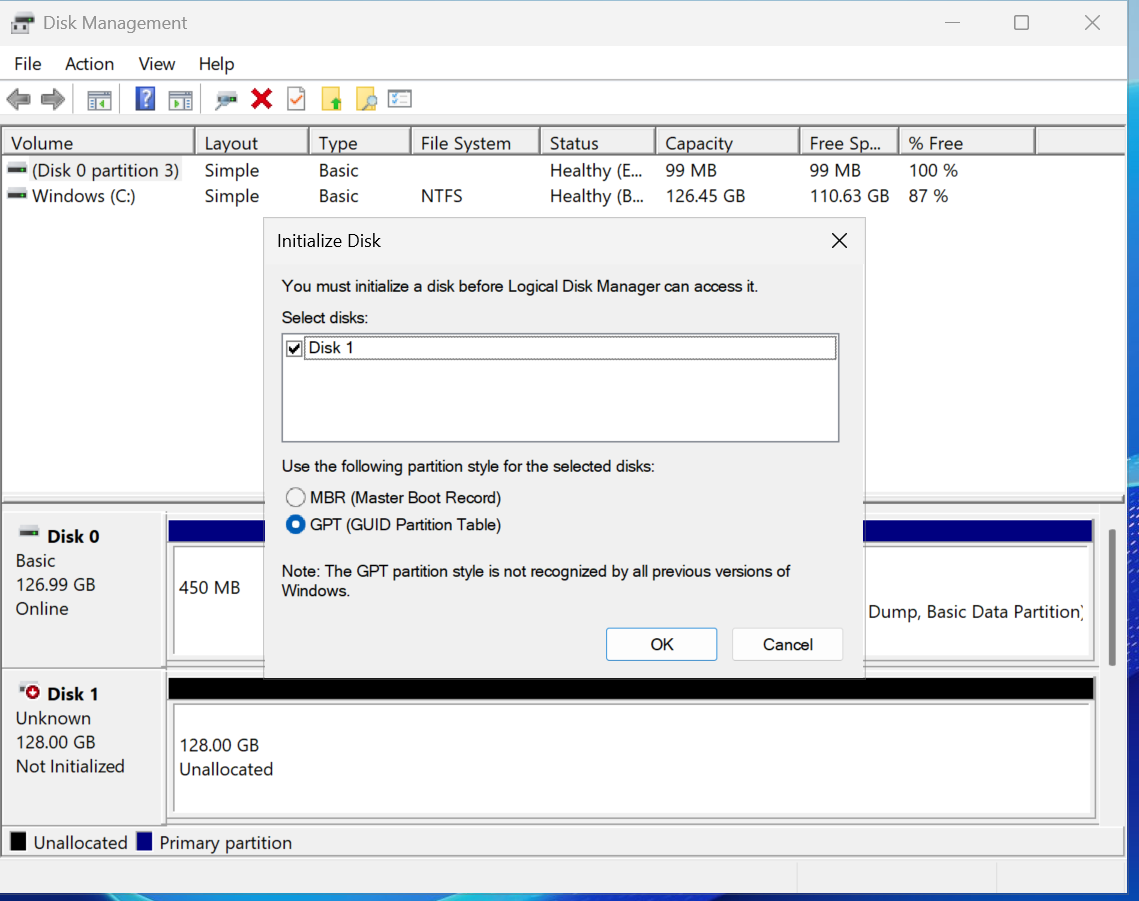

2. ディスクを初期化（GPT推奨）
3. 「新しいシンプル ボリューム」を作成
4. ファイルシステム：NTFS

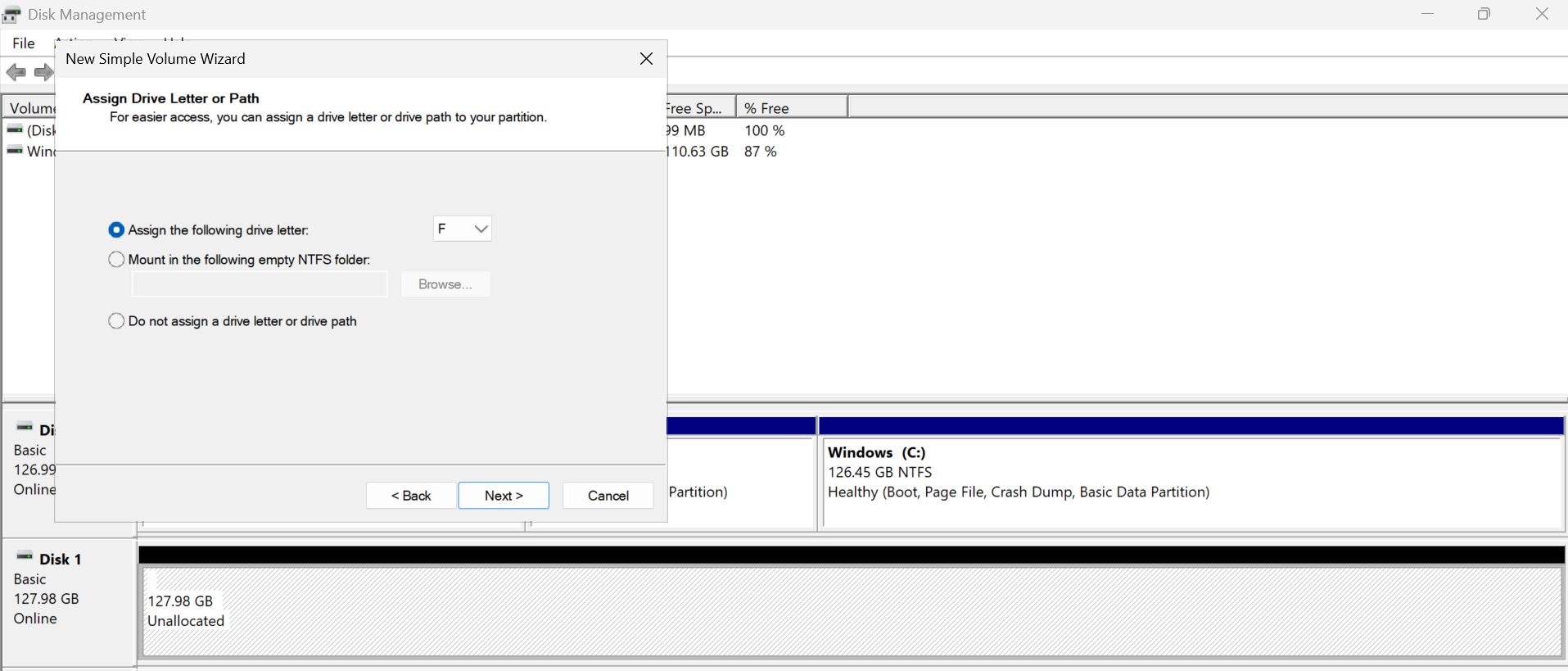

5. ドライブレター：F:
6. ボリューム名：SharedDisk



フェーズ1 WSFC構築

このフェーズでは、Azure 上に Windows Server Failover Cluster (WSFC) を実際に構築していきます。 2台のノード (wsfc-node01 / wsfc-node02) と、Active Directory ドメインに参加済みの環境を前提としています。

ここでのゴールは以下のとおりです。

• フェイルオーバークラスタ機能のインストール
• クラスタ構成の検証と作成
• DNN（Distributed Network Name）によるクラスタ名構成
• クォーラム設定（Disk Witness → Cloud Witness への切り替え）

フェーズ1-1 フェイルオーバークラスタ機能のインストール

まず、各ノード（wsfc-node01 / wsfc-node02）にフェイルオーバークラスタ機能をインストールします。

1. サーバーマネージャーを起動
2. メニューから 「Manage（管理）」→「Add Roles and Features（役割と機能の追加）」 を選択
3. 「機能の選択」で 「Failover Clustering」 にチェック
4. 「Include Management Tools（管理ツールを含む）」 にもチェック
5. 「次へ」→「インストール」で完了


フェーズ1-2 クラスター構成の検証

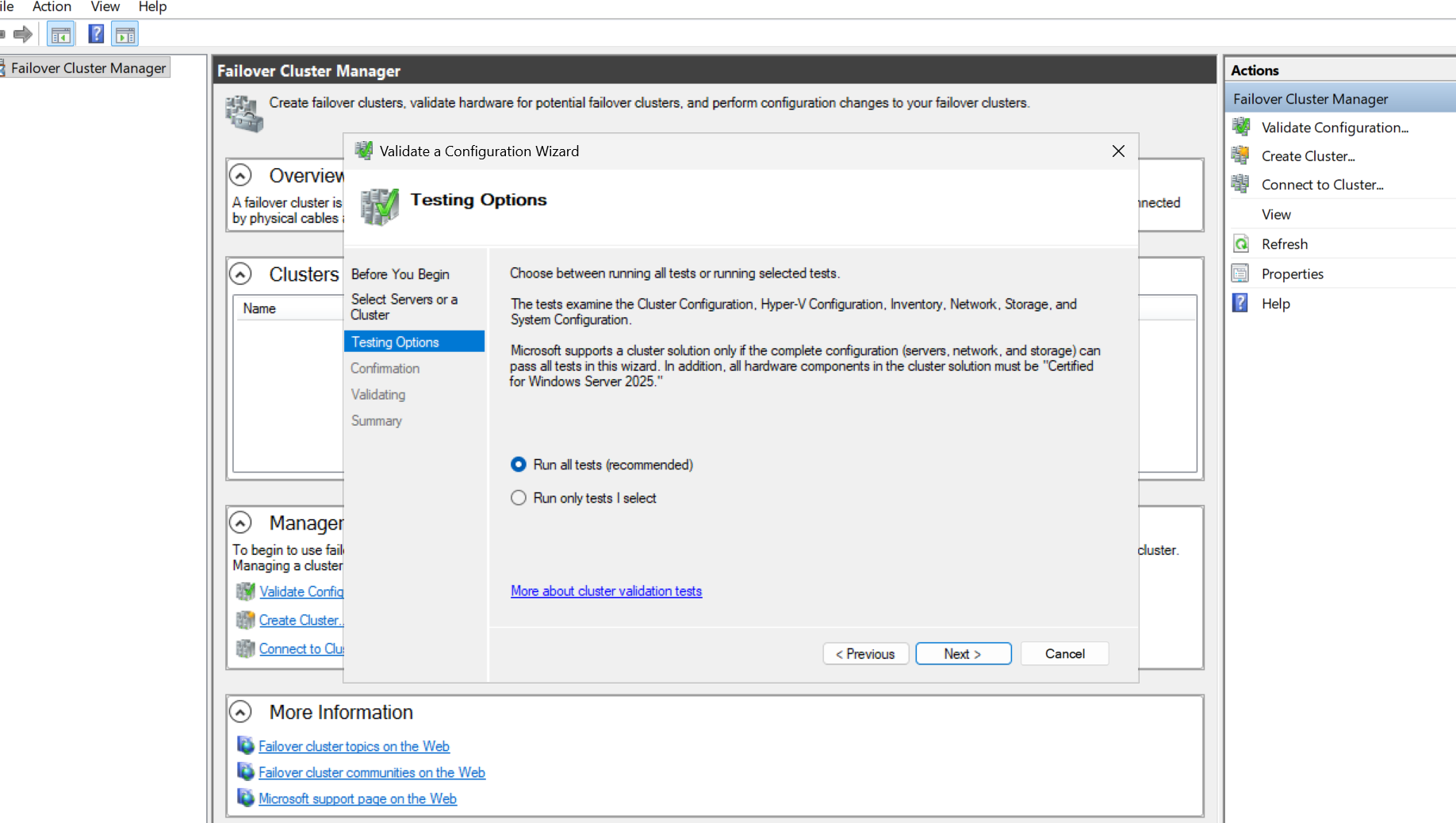

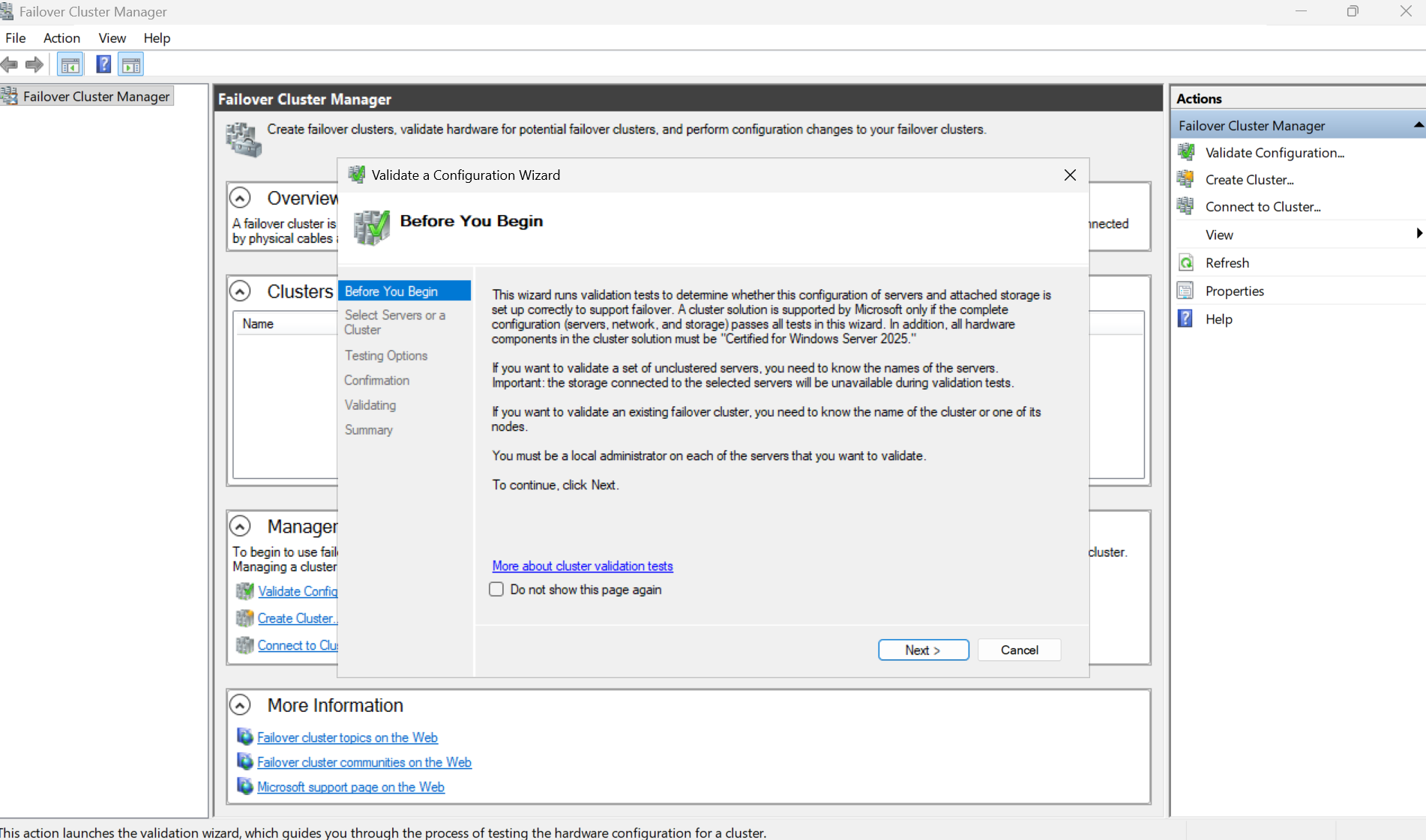

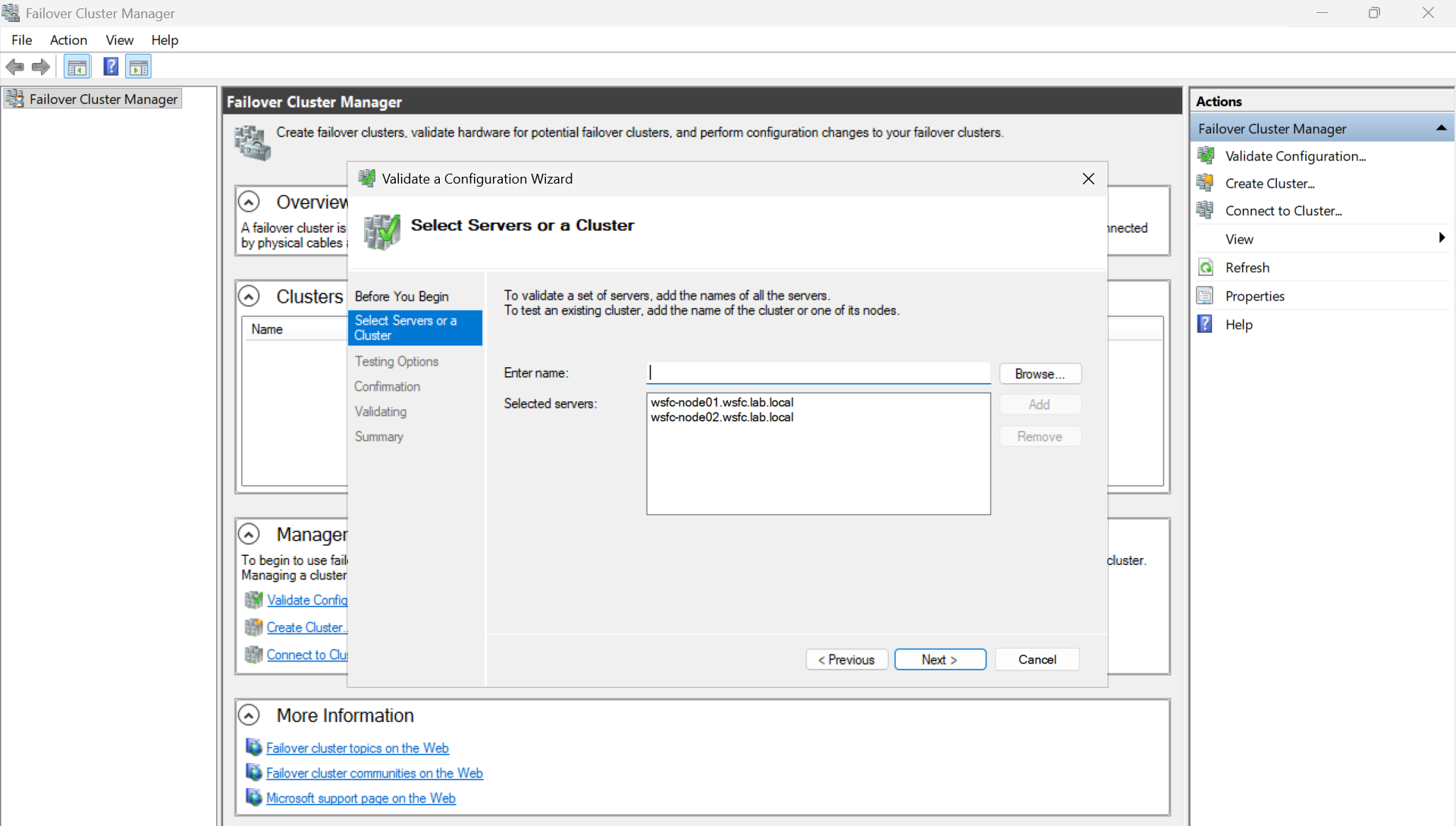

Failover Cluster Managerを起動し、右ペインから 「Validate Configuration（構成の検証）」 を選択します。 両ノードを指定し、すべての検証テストを実行します。



結果が 「Success」 であれば正常です。
以下のようなネットワーク構成に関する Warning（警告） が出ても問題ありません。

Warnings

• Node wsfc-node02.wsfc.lab.local is reachable from Node wsfc-node01.wsfc.lab.local by only one pair of network interfaces.
  It is possible that this network path is a single point of failure for communication within the cluster.
  Please verify that this single path is highly available, or consider adding additional networks to the cluster.

• Node wsfc-node01.wsfc.lab.local is reachable from Node wsfc-node02.wsfc.lab.local by only one pair of network interfaces.
  It is possible that this network path is a single point of failure for communication within the cluster.
  Please verify that this single path is highly available, or consider adding additional networks to the cluster.

この警告は、「ノード間の通信経路が1本しか存在しない＝単一障害点になる可能性がある」ことを示すものです。MSのドキュメントにあるように警告は無視して問題ありません。オンプレミス環境では、ハートビート用ネットワークを別に設けて冗長化するのが推奨されていますが、Azure 環境では1本の仮想ネットワーク（VNet）内で十分に冗長性が確保されているためです。

参考:
Configure Windows Server Failover Cluster on Azure - Microsoft Learn

フェーズ1-3 クラスター構成の作成

構成検証が終わったら、同じくFailover Cluster Managerで 「Create Cluster（クラスターの作成）」 を選択します。

1. ノードに以下を追加
   • wsfc-node01
   • wsfc-node02

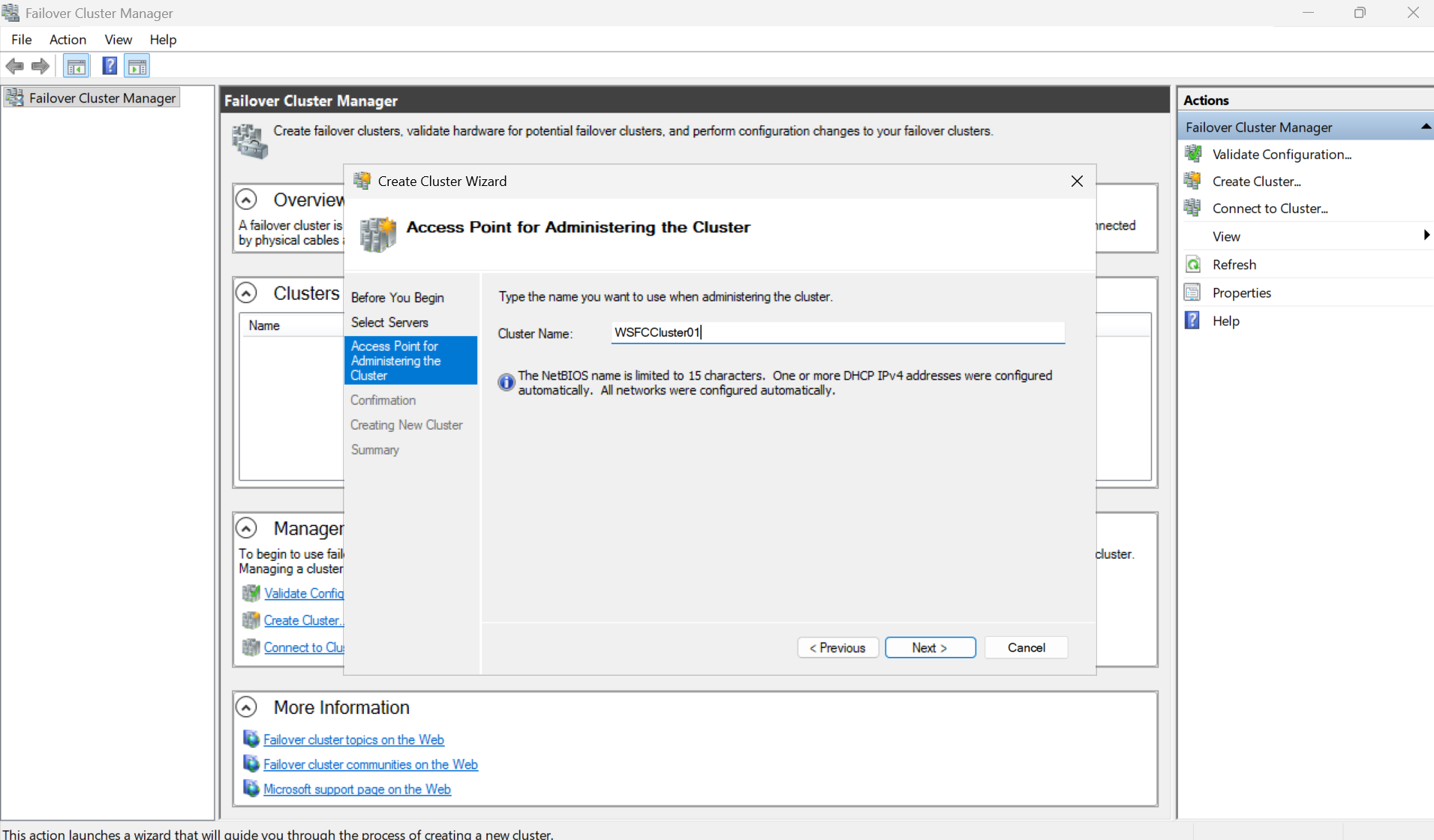

2. クラスター名を指定
   • WSFCCluster01

💡 WSFCでは共有ディスクの排他制御（Exclusive Access）を行うため、
どのノードが「所有者（Owner）」かが常に明確に決まります。

現在は wsfc-node01 が所有者なので、node02 からはディスクが「オフライン」として見えます。

補足: 管理用クラスターへの仮想 IP は不要（Windows Server 2019以降）

Azure 上で Windows Server 2019 以降の OS でクラスターを作成した場合、 Failover Cluster Manager からクラスターを作成すると DNN (Distributed Network Name) が自動的に構成されます。

Microsoft のサポートブログでも説明されているとおり、Windows Server 2019 以降では：

• Azure 上かどうかを OS が自動検出する
• 管理用クラスター（コアリソース）には 仮想 IP アドレス リソースが作成されない
• クラスター名は DNN として、各ノードの IP に DNS ラウンドロビンで登録される

そのため、管理用クラスターに接続するための仮想 IPは不要です。

参考:

• Azure 環境におけるフェールオーバー クラスター環境の構築について

例外：仮想 IP を使うファイルサーバーなどのアプリケーション ロール

一方で、仮想 IP アドレスを前提としたアプリケーション ロール を Azure VM 上の WSFC で公開する場合は話が変わります。

• Azure の仮想ネットワークでは、VM に割り当てられた IP 以外のアドレスはそのままでは使えない

• そのため、WSFC のアプリケーション ロールで使用する「仮想 IP アドレス」を
  Azure Load Balancer のフロントエンド IP として割り当てる必要がある

• その際に フローティング IP を有効化 し、LB のフロントエンド IP が仮想 IP として機能するように構成します （Azure 上で DHCP サーバを構成する場合も同様の手法を用います）

• LB のバックエンド プールには全ノードを登録し、ProbePort パラメーターとヘルス プローブを組み合わせて 「仮想 IP の所有者ノードだけにトラフィックを流す」構成にします

つまり：

• 管理用クラスター名（コアリソース） → LB 不要（DNN で十分）
• アプリケーション ロールの仮想 IP（例：ファイルサーバーのクラスター IP） → LB 必要

という整理になります。

フェーズ1-4 クォーラム構成 (共有ディスク方式)

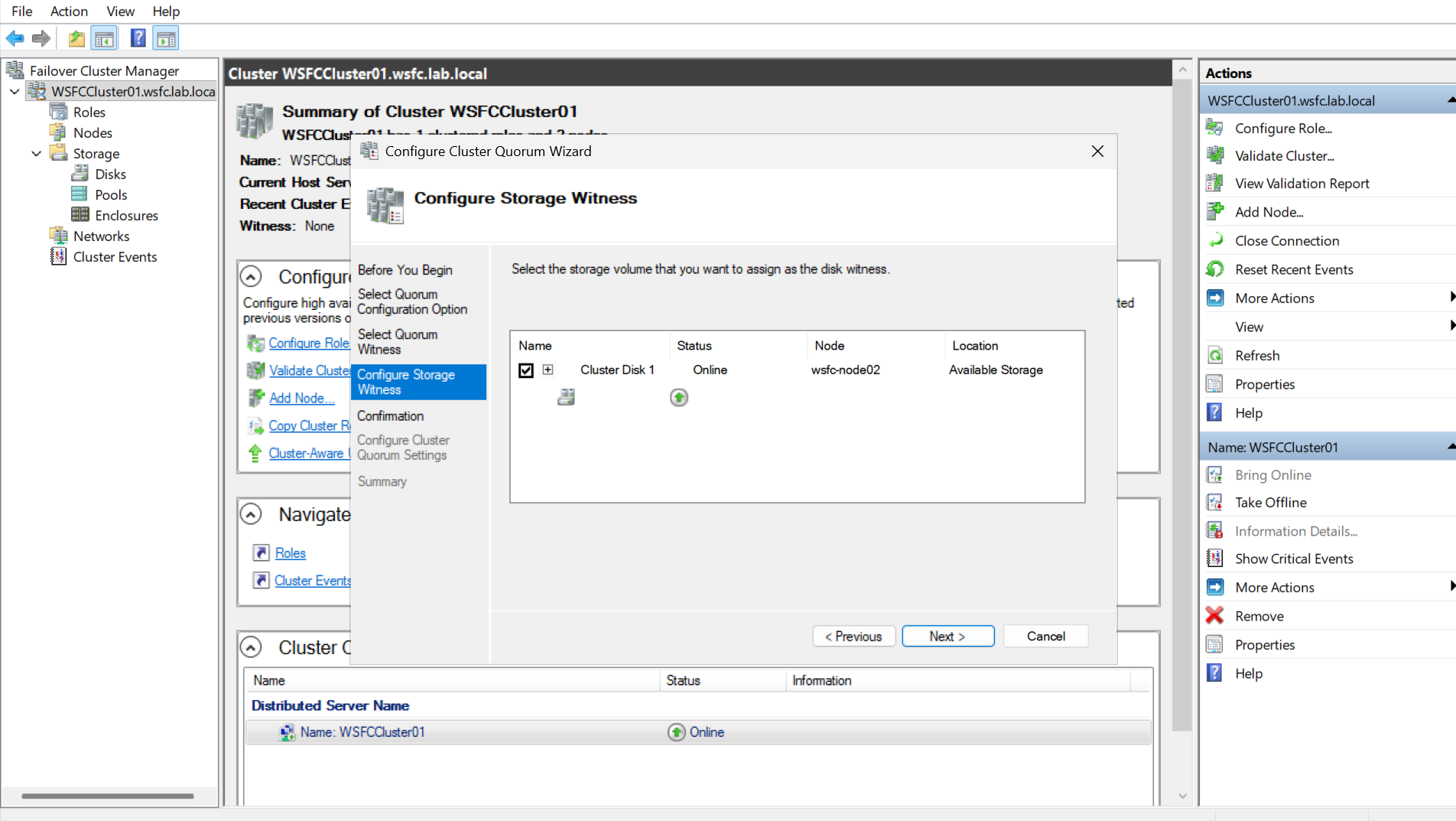

ここでは、まず Disk Witness（共有ディスクをWitnessとして使用する構成） を設定します。Disk Witness は、クラスター共有ディスク上に投票情報を格納する方式です。
共有ストレージを利用できる場合に選択します。

ポイント

• クォーラムの構成を確認するには、Get-ClusterQuorum コマンドレットを使用します。
• 共有ディスクの所有ノードが切り替わると、ディスクのオンライン状態も自動で移動します。
• Azure 共有ディスク（Shared Disk）を使用している場合、SCSI Persistent Reservation により排他制御が行われます。

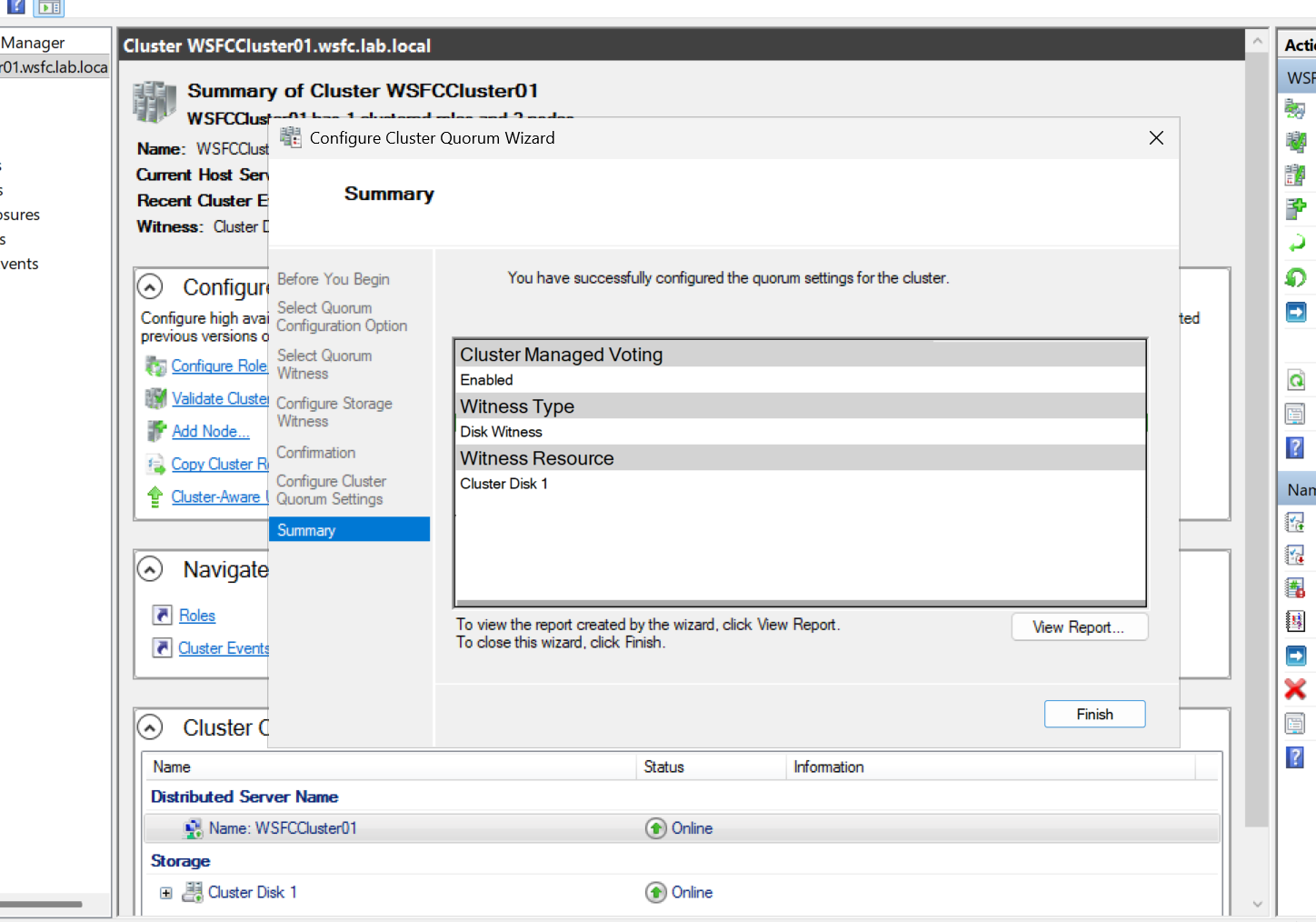

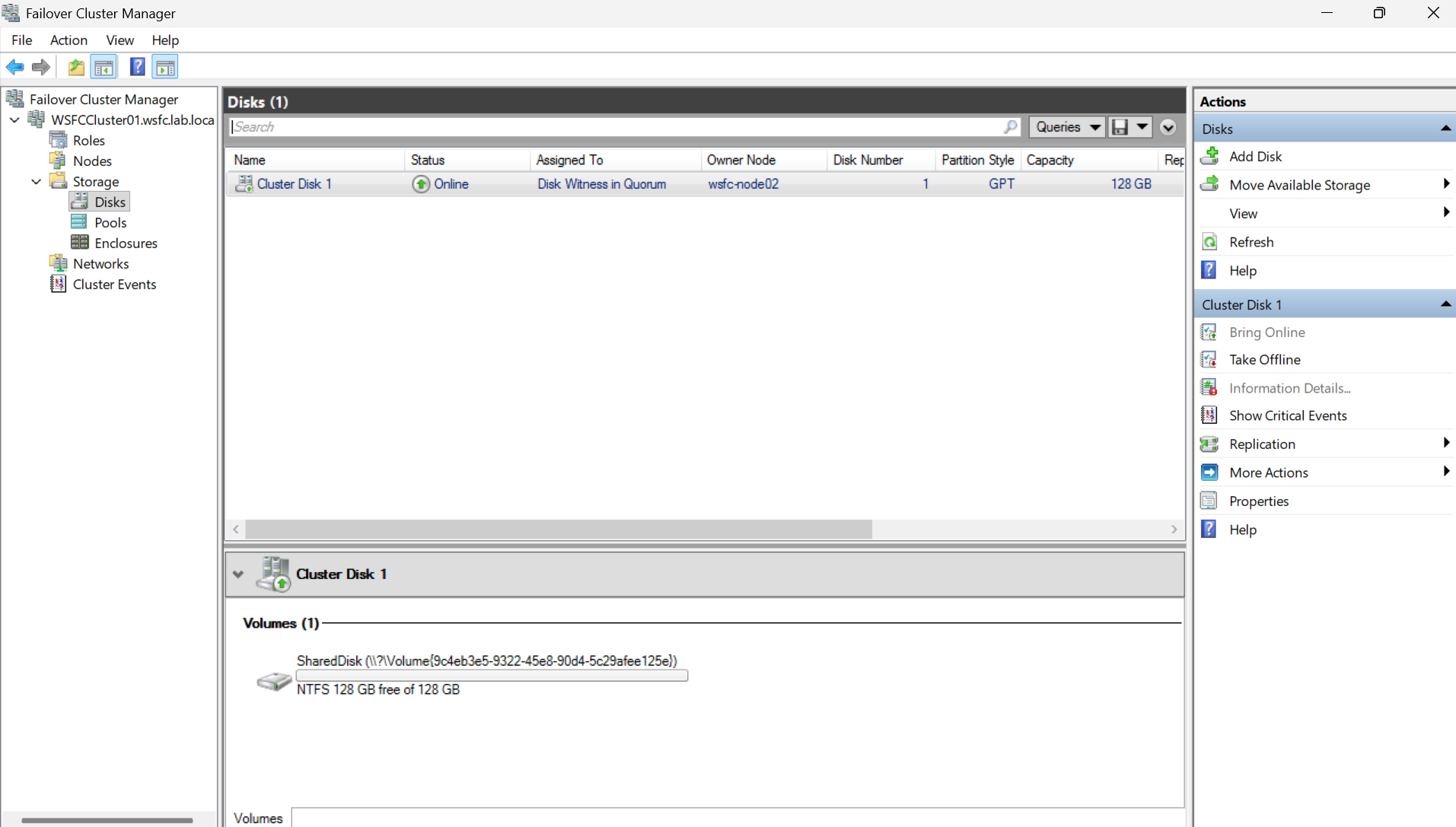

Assigned to をみると、Disk Witnessになっていることが分かる。

フェーズ1-5 クォーラム構成 (クラウドウィットネス)

次に、Azure 上でシンプルに構成できる Cloud Witness へ切り替えます。
これは、Azure Storage Account 上にクラスター投票情報（witness blob）を格納する方式です。

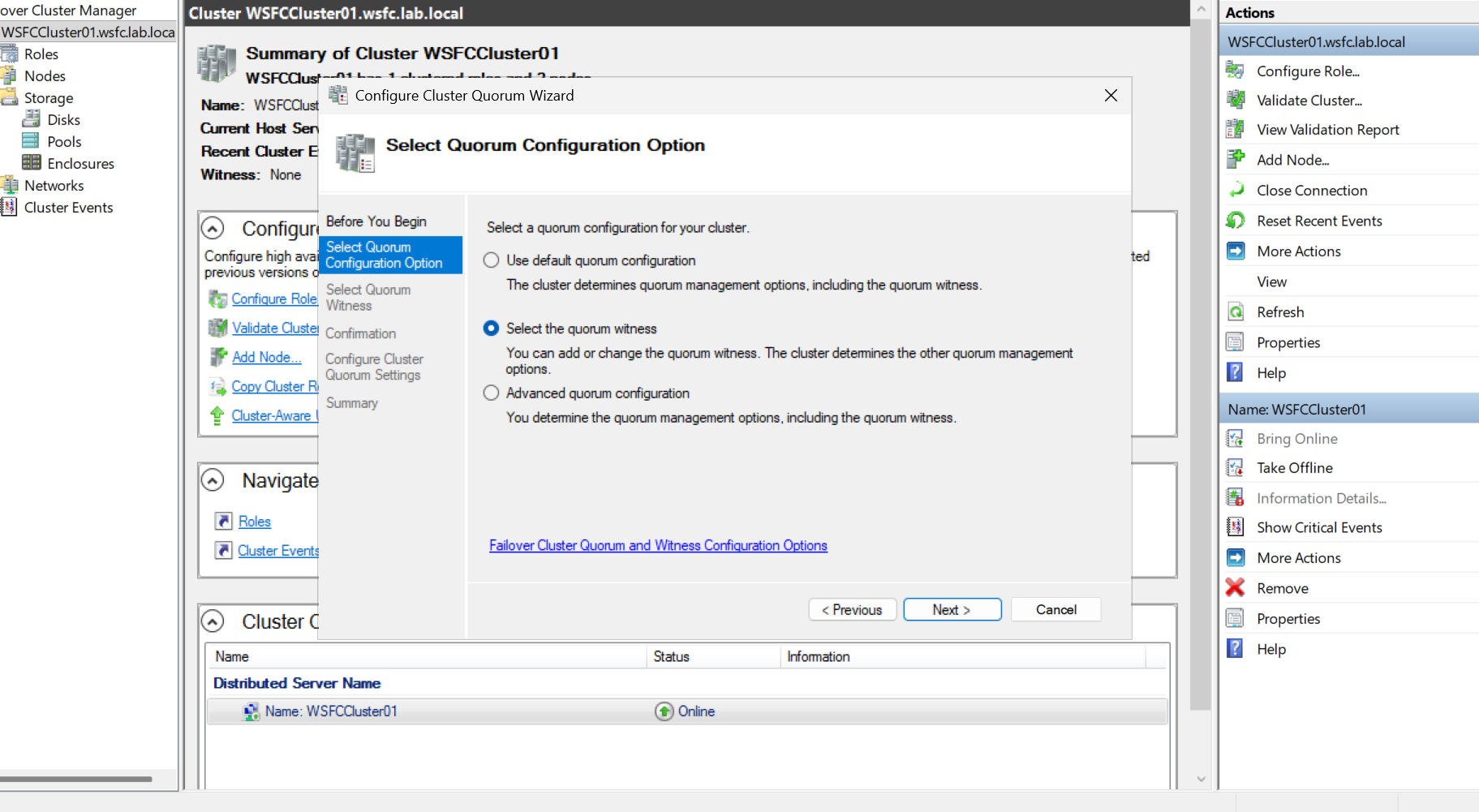

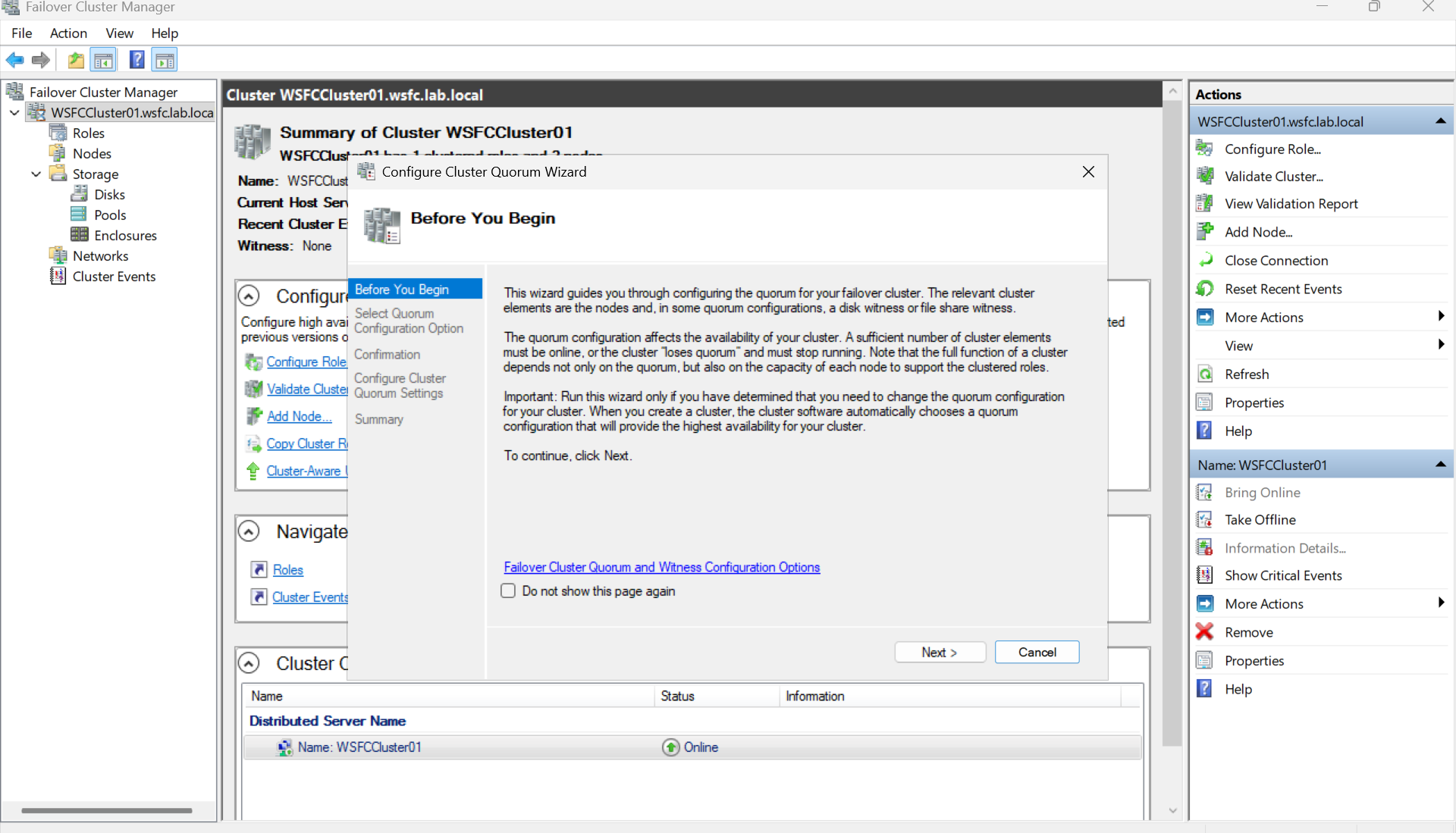

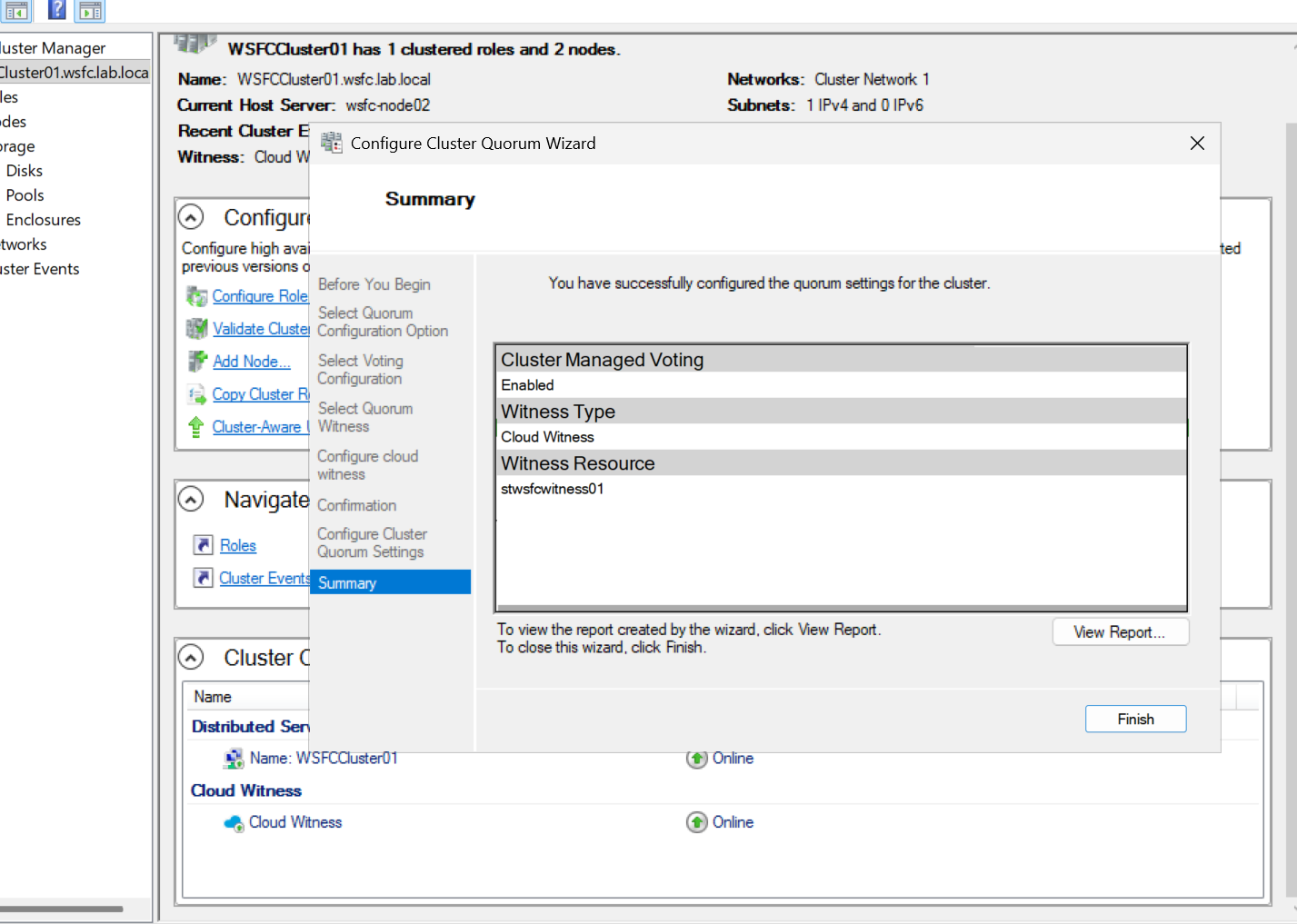

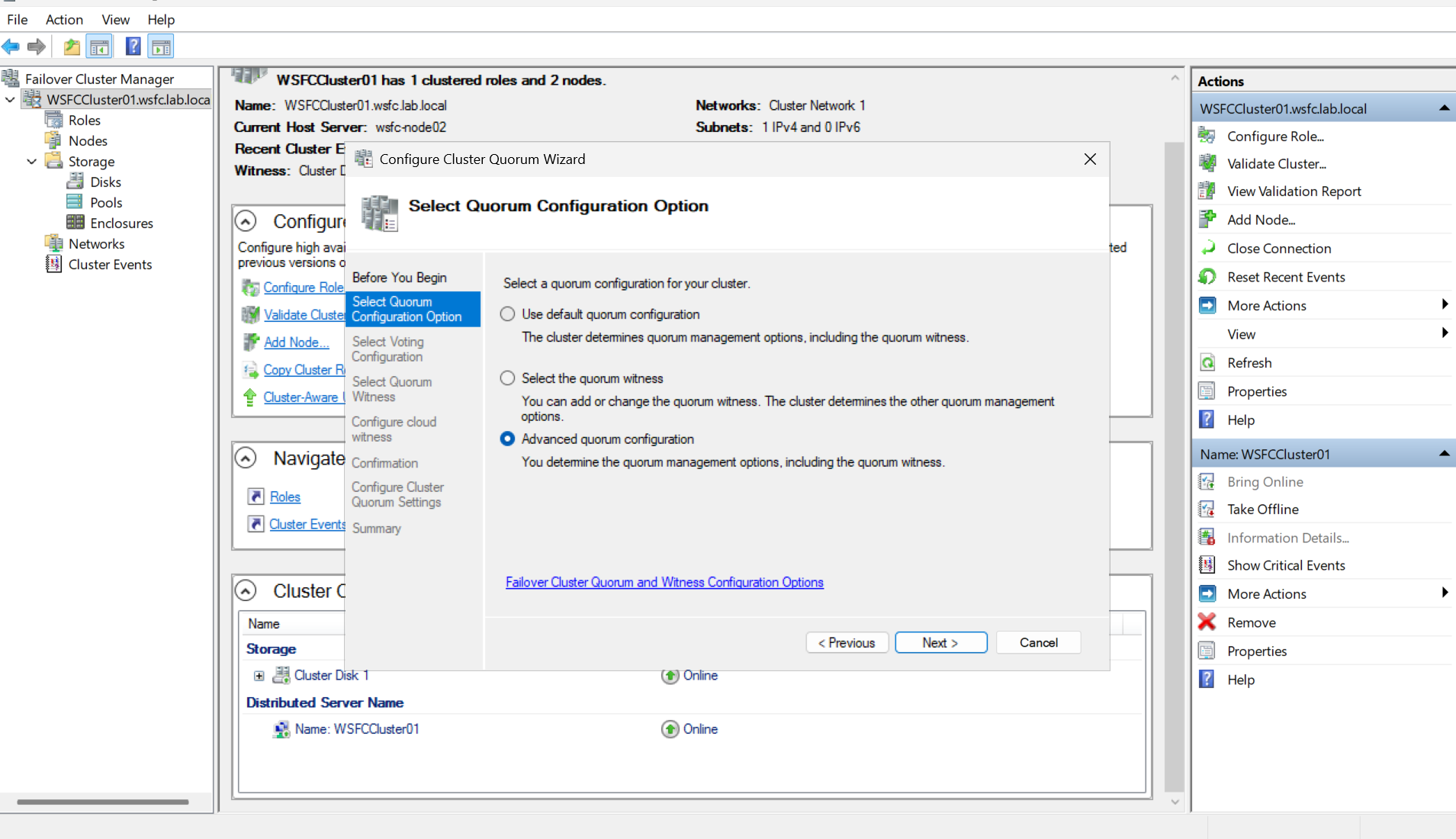

「Select Quorum Configuration Option」で Advanced quorum configuration を選択
→ 「Select Quorum Witness」で Configure a cloud witness を選択
→ Azure Storage Account 名とアクセスキーを入力します。

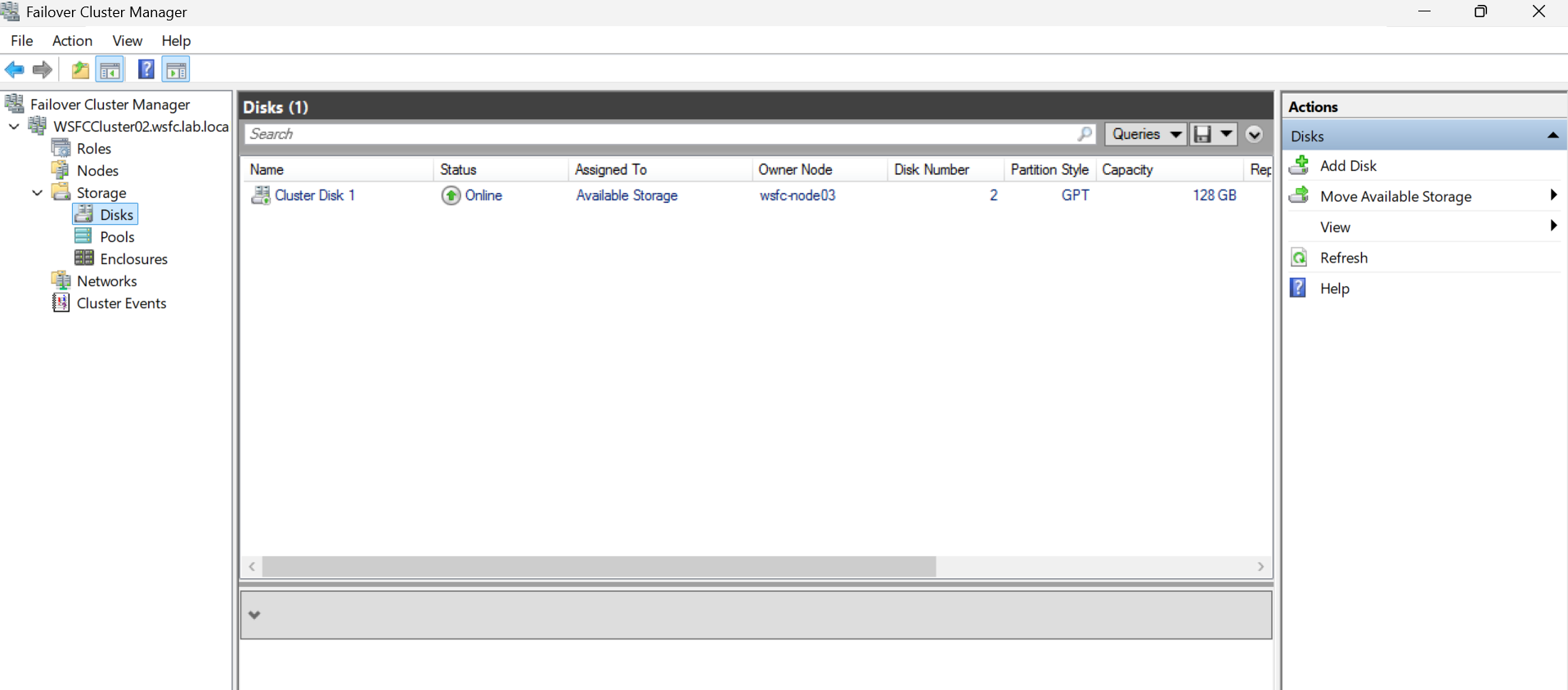

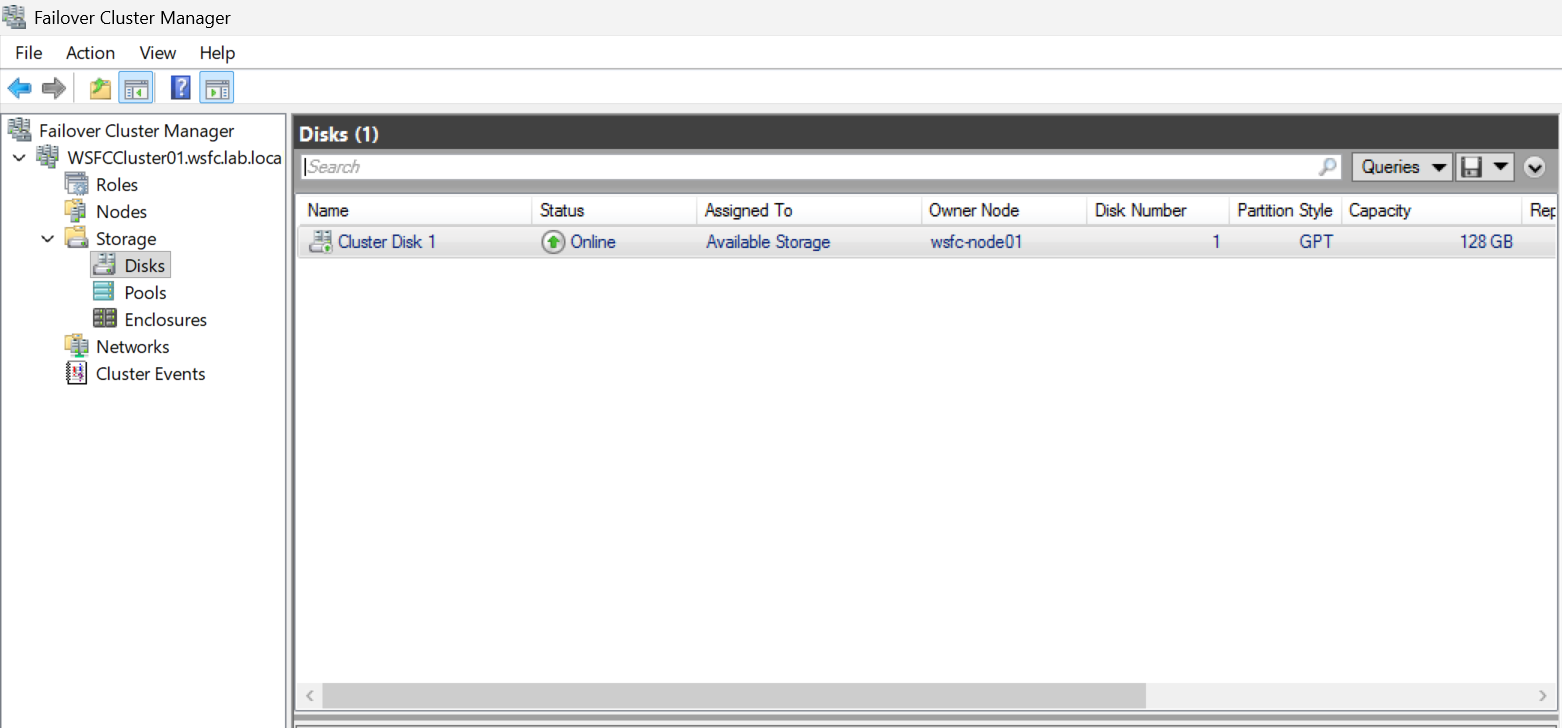

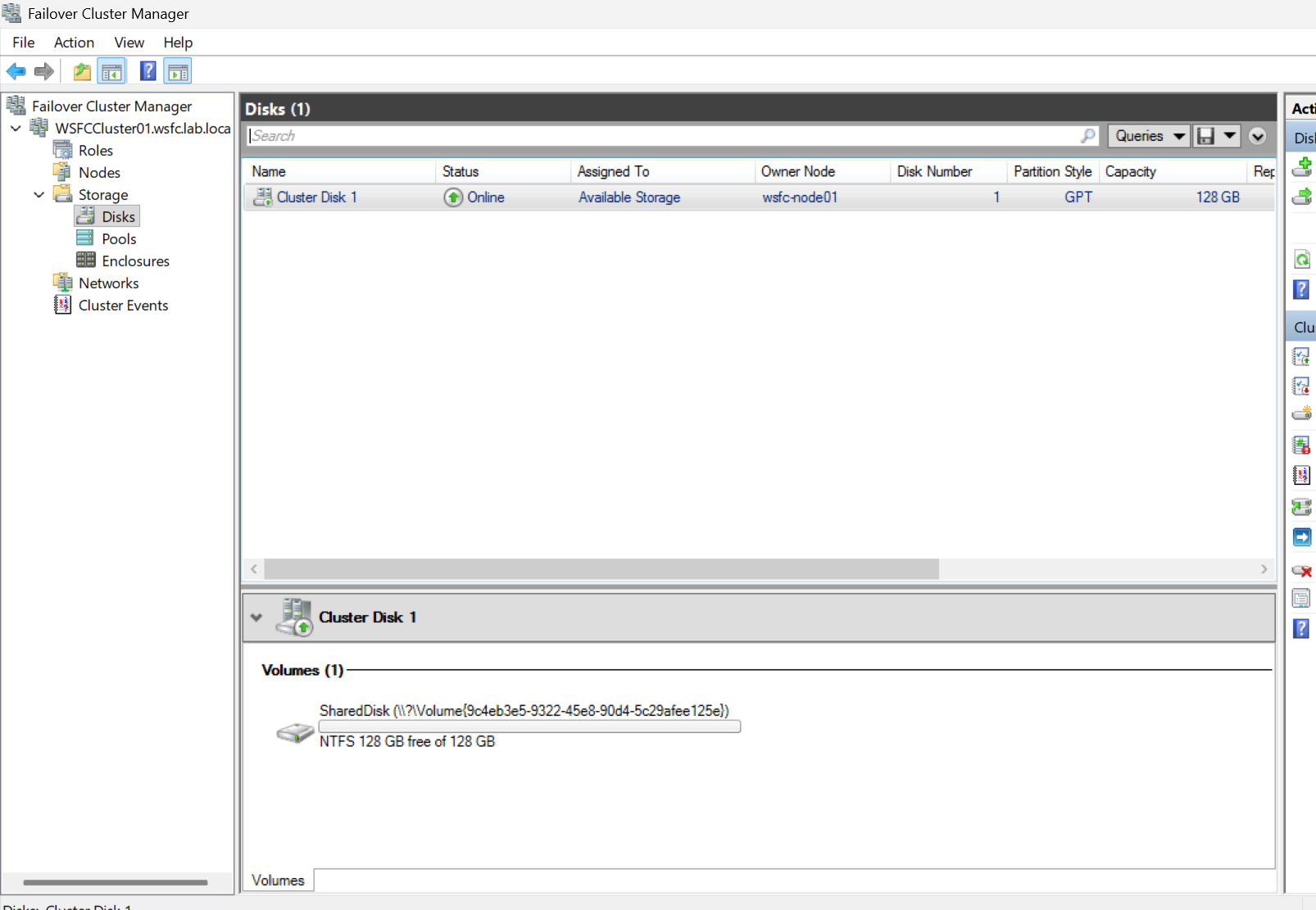

設定後、共有ディスク（Cluster Disk 1）は「Available Storage」カテゴリに戻ります。
これは Disk Witness としての役割が解除されたことを示します。

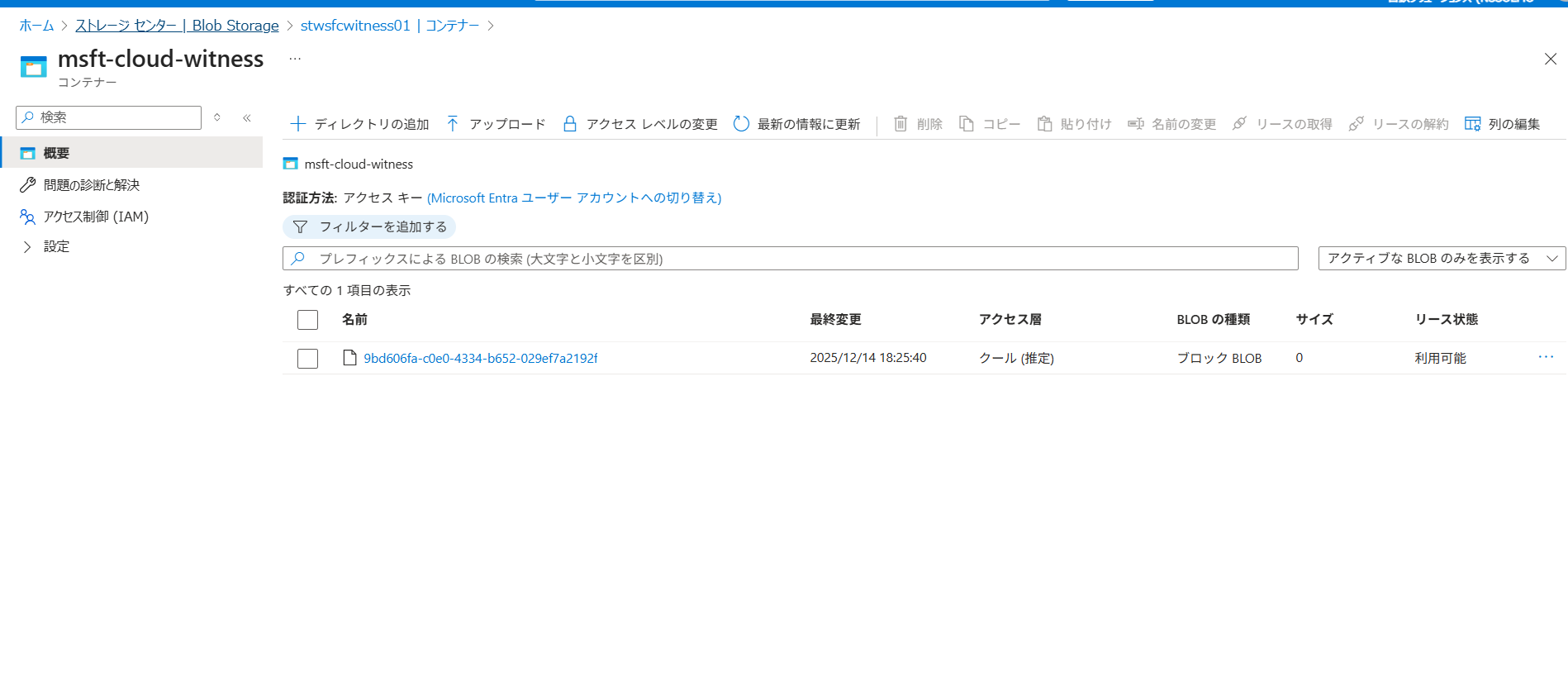

ストレージの中身。

補足

• Cloud Witness は Azure Storage に対して HTTPS（TCP 443）で通信を行います。
• 閉域構成で利用する場合は、必要に応じてプロキシ／Firewall の通信許可設定が必要です。

フェーズ2 Ansibleで作業を自動化

ここからは、これまで手動で行ってきたクラスタ構築の一連の作業を Ansible で自動化していきます。

フェーズ2-1 WSFCノードへの共通初期設定をAnsibleで

このフェーズでは、クラスタノードとなる2台のVM（wsfc-node03 / wsfc-node04） を対象に、 Windows Server の初期構成から WSFC 機能のインストール、クォーラム構成までを自動化します。

前提として、以下の状態を準備しておきます。

• 2台のノードを Azure 上にデプロイ済み
• 共有ディスクは両ノードにアタッチ済み（事前に node03 側でフォーマット済み）
• ドメイン未参加の状態からスタートする
• WinRMは有効化済み

💡 補足
Ansible で Windows Server を操作するためには、各ノードで WinRM (Windows Remote Management) を有効化しておく必要があります。この設定によって、Ansible コントロールノードから WinRM 経由で Windows ノードに接続できるようになります。
今回はHTTP(5985) 接続で実装します。

# 管理者権限でPowerShellを実行

# WinRMサービスを有効化
winrm quickconfig -q

# 自動起動に設定
Set-Service WinRM -StartMode Automatic

# ファイアウォールでポート5985を開放
netsh advfirewall firewall add rule name="WinRM HTTP" dir=in action=allow protocol=TCP localport=5985

# 設定内容を確認
winrm enumerate winrm/config/listener

Ansibleでは、この前提をもとに以下の処理を自動化します：

• WSFC機能のインストール
• クラスター構成（DNN設定含む）
• クォーラム構成（Cloud Witness 方式）

これにより、手動構築と同等の結果を再現性高く・短時間で再構築できることを目指します。

フェーズ2-2 インベントリファイルの作成と疎通確認

node03と04を追加したインベントリファイルをAnsibleのコントロールノード(10.0.0.9)上で作成します。

all:
  hosts:
    wsfc-node03:
      ansible_host: 10.0.0.7
      ansible_user: azureuser
      ansible_password: "<デプロイ時に設定した管理者ユーザーのパスワード>"
      ansible_connection: winrm
      ansible_port: 5985
      ansible_winrm_transport: ntlm

    wsfc-node04:
      ansible_host: 10.0.0.8
      ansible_user: azureuser
      ansible_password: "<デプロイ時に設定した管理者ユーザーのパスワード>"
      ansible_connection: winrm
      ansible_port: 5985
      ansible_winrm_transport: ntlm

💡 補足
HTTPS(5986) 接続を使う場合は、ansible_winrm_scheme: https と証明書設定を追加します。
セキュリティ上、パスワードは ansible-vault で暗号化しておくのが推奨です

ansible.windows コレクションを入れたうえで、疎通確認コマンドを実行します。

[azureuser@wsfc-Ansible ~]$ ansible all -i inventory.yml -m win_ping
wsfc-node03 | SUCCESS => {
    "changed": false,
    "ping": "pong"
}
wsfc-node04 | SUCCESS => {
    "changed": false,
    "ping": "pong"
}

フェーズ2-3 ドメイン参加 Playbook

まず# Active Directory 用コレクションをインストールします。

ansible-galaxy collection install microsoft.ad

ドメイン参加用のPlaybookであるjoin_domain.ymlを作成します。作成したらplaybookを実行します。

---
- name: Join WSFC nodes to domain
  hosts: all
  gather_facts: no

  # microsoft.ad コレクションを利用
  collections:
    - microsoft.ad

  vars:
    wsfc_domain: "wsfc.lab.local"
    wsfc_domain_user: "wsfc\\svc-wsfc-admin"
    wsfc_domain_password: "<フェーズ0で作成したドメインユーザーのパスワード>"

  tasks:
    - name: Join domain
      membership:
        dns_domain_name: "{{ wsfc_domain }}"
        hostname: "{{ inventory_hostname }}"
        domain_admin_user: "{{ wsfc_domain_user }}"
        domain_admin_password: "{{ wsfc_domain_password }}"
        state: domain
        reboot: true

#playbook実行コマンド
ansible-playbook -i inventory.yml join_domain.yml

結果はこんな感じで出ればOKです。

[azureuser@wsfc-Ansible ~]$ ansible-playbook -i inventory.yml join_domain.yml

PLAY [Join WSFC nodes to domain] ****************************************************************************************************************************

TASK [Join domain] ******************************************************************************************************************************************
changed: [wsfc-node03]
changed: [wsfc-node04]

PLAY RECAP **************************************************************************************************************************************************
wsfc-node03                : ok=1    changed=1    unreachable=0    failed=0    skipped=0    rescued=0    ignored=0
wsfc-node04                : ok=1    changed=1    unreachable=0    failed=0    skipped=0    rescued=0    ignored=0

フェーズ2-4 WSFC 前提構成 Playbook

サーバマネージャーで行った「WSFC に必要な機能インストール 」を行うplaybookであるinstall_wsfc_prereqs.ymlを作成します。同じく作成したら実行します。

---
- name: Install WSFC prerequisites on cluster nodes
  hosts: all
  gather_facts: no
  tasks:
    - name: Install Failover Clustering feature
      ansible.windows.win_feature:
        name:
          - Failover-Clustering
        state: present
        include_management_tools: yes
      register: wsfc_feat

    - name: Reboot if required
      ansible.windows.win_reboot:
      when: wsfc_feat.reboot_required

フェーズ2-5 クラスター構成 Playbook

ここでは、クラスターの構成（DNN構成＋Cloud Witnessクォーラム）を自動化します。
Playbook名は create_wsfc_cluster.yml としました。

---
- name: Create WSFC cluster (Azure / DNN)
  hosts: wsfc-node03
  gather_facts: no

  become: yes
  become_method: runas
  become_user: "wsfc\\svc-wsfc-admin"
  vars:
    ansible_become_password: "<クラスター管理用ユーザーのパスワード>"

  tasks:
    - name: Create cluster if not exists
      ansible.windows.win_powershell:
        script: |
          $ErrorActionPreference = 'Stop'

          $clusterName = 'WSFCCluster02'
          $nodes       = @('wsfc-node03','wsfc-node04')

          Import-Module FailoverClusters

          if (-not (Get-Cluster -Name $clusterName -ErrorAction SilentlyContinue)) {
            New-Cluster `
              -Name $clusterName `
              -Node $nodes `
              -NoStorage `
              -AdministrativeAccessPoint Dns
          }
      register: cluster_create

    - name: Set quorum to Cloud Witness
      ansible.windows.win_powershell:
        script: |
          $ErrorActionPreference = 'Stop'

          $clusterName = 'WSFCCluster02'
          $saName      = 'stwsfcwitness02'
          $saKey       = '<ストレージアカウントのアクセスキー>'

          Import-Module FailoverClusters

          $quorum = Get-ClusterQuorum -Cluster $clusterName
          if ($quorum.QuorumResource -ne 'Cloud Witness') {
            Set-ClusterQuorum `
              -Cluster $clusterName `
              -CloudWitness `
              -AccountName $saName `
              -AccessKey $saKey
          }
      when: cluster_create is succeeded

※実運用では ansible_become_password や Storage Account のアクセスキーは
ansible-vault などで暗号化して管理することを推奨します。

💡 補足：権限エラーでハマったポイント

最初にこのPlaybookを実行した際、以下のようなエラーに遭遇しました。

You do not have administrative privileges on the server 'wsfc-node04.wsfc.lab.local'.
Requested registry access is not allowed.

つまり、クラスター作成に利用するドメインアカウントwsfc\svc-wsfc-adminが
各ノードのローカル Administrators グループに追加されていないのが原因でした。

これを解消するには、各ノードで次のコマンドを実行し、svc-wsfc-adminをローカル管理者に追加する必要があります。

Add-LocalGroupMember -Group "Administrators" -Member "wsfc\svc-wsfc-admin"

この追加後にPlaybookを再実行すると、クラスターが正常に構成されました。

Playbook 実行後、いずれかのノード（例：wsfc-node03）に RDP し、PowerShell からクラスタ状態を確認します。

PS C:\Windows\system32> Get-Cluster

Name
----
WSFCCluster02

PS C:\Windows\system32> Get-ClusterNode

Name        State Type
----        ----- ----
wsfc-node03 Up    Node
wsfc-node04 Up    Node


PS C:\Windows\system32> Get-ClusterQuorum

Cluster              QuorumResource
-------              --------------
WSFCCluster02        Cloud Witness

クラスターマネージャーからも右ペインのConnect to Clusterを選択し、<CLuster on this server...>を選択して接続することでクラスターの状態を確認できます。

※最後に共有ディスクの追加だけGUIで行いました。

まとめ

実際にやってみて強く感じたのは、自動化するには「手作業でやっていること」を一度きちんと言語化して分解し、それをコードとして表現し直す必要があるということでした。
これは思っている以上に骨が折れる作業で、少なくとも準備フェーズだけ見れば、GUI でポチポチ構成した方が圧倒的に早いですし、わかりやすいなと思います。

それでも、一度 Playbook に落とし込んでしまえば、同じ構成を何度でも再現でき、「環境を壊してやり直す」「パラメータだけ変えて検証を繰り返す」といったことが怖くなくなるように思います。 初期の労力と引き換えに、長い目で見ればかなりの効率化と安心感を得られることを、この一年でAnsible等のIaCツールに触れて実感しました。

来年もadvent calenderに投稿できたらいいなと思っています！
ここまで読んでいただき、ありがとうございました！
