初めに
キャラクターをアニメ調で表現するToonshaderを書いてみたので勉強用に記録します。
解説はコードのコメントに書きました。
ユニバーサルレンダーパイプラインを使用していますので、インストールされてない方Window > My Asset > Unity Registry > Universal RPより、インストールしてください。
Shaderの使い方でお世話になった記事🙇♂️
実装コード
Shader "Custom/Toon"
{
Properties
{
_Color ("Color", Color) = (0.3, 0.3, 0.3, 1)//GameObjectの色
_Width ("width",float) = 0.1//枠の大きさ
_FrameColor("FrameColor",Color) = (0,0,0,1)//枠の色
}
SubShader
{
Tags {
"RenderPipeline"="UniversalPipeline"//UniversalPipelineを使用
}
LOD 100//閾値
Pass//枠
{
Tags{ "LightMode" = "UniversalForward"}//URPにおける描画順番の指定に必要
Cull Front//描画順番 後
HLSLPROGRAM//HLSLを使用
#pragma vertex vert//頂点の操作
#pragma fragment frag//画素の色塗
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"//Core.hlslをimport
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"//Lighting.hlslをimport
struct appdata
{
float4 vertex : POSITION;// セマンティクス(頂点の位置)
float3 normal : NORMAL;//セマンティクス(頂点の法線)
};
struct v2f
{
float4 vertex : SV_POSITION;//他のレンダリング対象に対する色
float3 normalWS : TEXCOORD1;//セマンティクス(2番目のUV座標)
};
float _Width;
v2f vert (appdata v)
{
v2f o;
half4x4 scaleMatrix = half4x4(1 +_Width, 0, 0, 0,
0, 1 + _Width, 0, 0,
0, 0, 1 + _Width, 0,
0, 0, 0, 1);
v.vertex = mul(scaleMatrix, v.vertex);//行列計算してGameObjectの拡大
o.vertex = TransformObjectToHClip(v.vertex);
VertexNormalInputs normal = GetVertexNormalInputs(v.normal);
o.normalWS = normal.normalWS;
return o;
}
float4 _FrameColor;
float4 frag (v2f i) : SV_Target
{
return _FrameColor;//枠の色
}
ENDHLSL
}
Pass
{
Cull Back//描画順番 先
HLSLPROGRAM
#pragma vertex vert
#pragma fragment frag
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"//Core.hlslをimport
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"//Lighting.hlslをimport
struct appdata
{
float4 vertex : POSITION;
float3 normal : NORMAL;
};
struct v2f
{
float4 vertex : SV_POSITION;
float3 normalWS : TEXCOORD1;//セマンティクス(2番目のUV座標)
};
v2f vert (appdata v)
{
v2f o;
o.vertex = TransformObjectToHClip(v.vertex);
VertexNormalInputs normal = GetVertexNormalInputs(v.normal);
o.normalWS = normal.normalWS;
return o;
}
float4 _Color;
float4 frag (v2f i) : SV_Target
{
Light lt = GetMainLight();//光を取得
float4 col = _Color;
float strength = dot(lt.direction, i.normalWS);//光の強さを計算
if(strength <= 0.2)//強さによって場合分け
{
strength = 0.1;
}
else if(strength <= 0.66)
{
strength = 0.5;
}
else
{
strength = 1;
}
float4 lightColor = float4(lt.color, 1);//光の色
return col* lightColor*strength;//最終的な色の計算
}
ENDHLSL
}
}
}

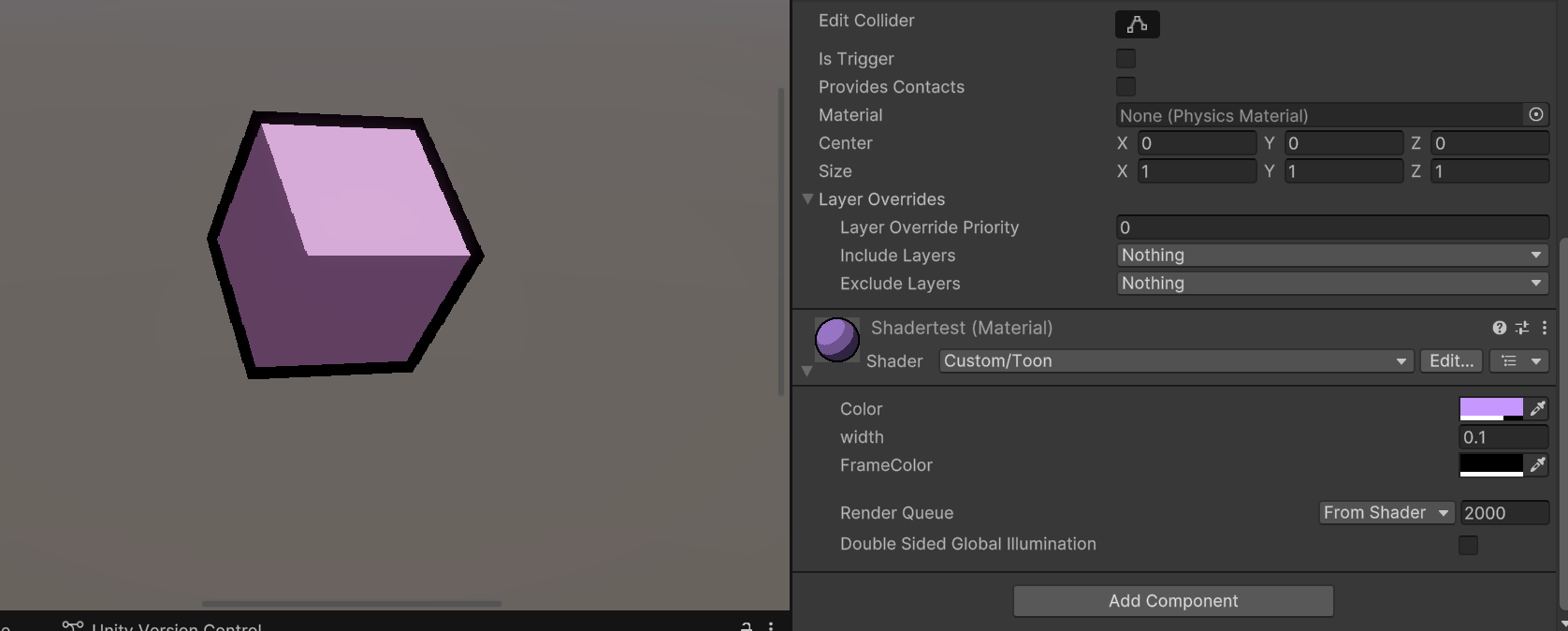

完成
補足
HLSLPROGRAMとCGPROGRAMは大体似たようなもの(初心者の意見)
それと、if 文を使うと処理が重くなるという記事を見たので、ifを使わないやり方も載せておきます
Shader "Custom/Toon"
{
Properties
{
_Color ("Color", Color) = (0.3, 0.3, 0.3, 1)//GameObjectの色
_Width ("width",float) = 0.1//枠の大きさ
_FrameColor("FrameColor",Color) = (0,0,0,1)//枠の色
_RampTex ("Ramp", 2D) = "white"{}
}
SubShader
{
Tags {
"RenderPipeline"="UniversalPipeline"//UniversalPipelineを使用
}
LOD 100//閾値
Pass//枠
{
Tags{ "LightMode" = "UniversalForward"}//URPにおける描画順番の指定に必要
Cull Front//描画順番 後
HLSLPROGRAM//HLSLを使用
#pragma vertex vert//頂点の操作
#pragma fragment frag//画素の色塗
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"//Core.hlslをimport
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"//Lighting.hlslをimport
struct appdata
{
float4 vertex : POSITION;// セマンティクス(頂点の位置)
float3 normal : NORMAL;//セマンティクス(頂点の法線)
};
struct v2f
{
float4 vertex : SV_POSITION;//他のレンダリング対象に対する色
float3 normalWS : TEXCOORD1;//セマンティクス(2番目のUV座標)
};
float _Width;
v2f vert (appdata v)
{
v2f o;
half4x4 scaleMatrix = half4x4(1 +_Width, 0, 0, 0,
0, 1 + _Width, 0, 0,
0, 0, 1 + _Width, 0,
0, 0, 0, 1);
v.vertex = mul(scaleMatrix, v.vertex);//行列計算してGameObjectの拡大
o.vertex = TransformObjectToHClip(v.vertex);//変換
VertexNormalInputs normal = GetVertexNormalInputs(v.normal);
o.normalWS = normal.normalWS;
return o;
}
float4 _FrameColor;
float4 frag (v2f i) : SV_Target
{
return _FrameColor;//枠の色
}
ENDHLSL
}
Pass
{
Cull Back//描画順番 先
HLSLPROGRAM
#pragma vertex vert
#pragma fragment frag
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"//Core.hlslをimport
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"//Lighting.hlslをimport
struct appdata
{
float4 vertex : POSITION;
float3 normal : NORMAL;
};
struct v2f
{
float4 vertex : SV_POSITION;
float3 normalWS : TEXCOORD1;//セマンティクス(2番目のUV座標)
};
v2f vert (appdata v)
{
v2f o;
o.vertex = TransformObjectToHClip(v.vertex);//変換
VertexNormalInputs normal = GetVertexNormalInputs(v.normal);
o.normalWS = normal.normalWS;
return o;
}
float4 _Color;
sampler2D _RampTex;
float4 frag (v2f i) : SV_Target
{
Light lt = GetMainLight();//光を取得
float4 col = _Color;
float strength = (dot(lt.direction, i.normalWS)+1)*0.5;//光の強さを計算
float3 ramp = tex2D(_RampTex, float2(strength, 0.5)).rgb;//テキスチャの色の取得
float r = dot(ramp, float3(0.333, 0.333, 0.333));//内積による色の強度の取得
float4 lightColor = float4(lt.color, 1);//光の色
return col* lightColor*r;//最終的な色の計算
}
ENDHLSL
}
}
}
使用方法

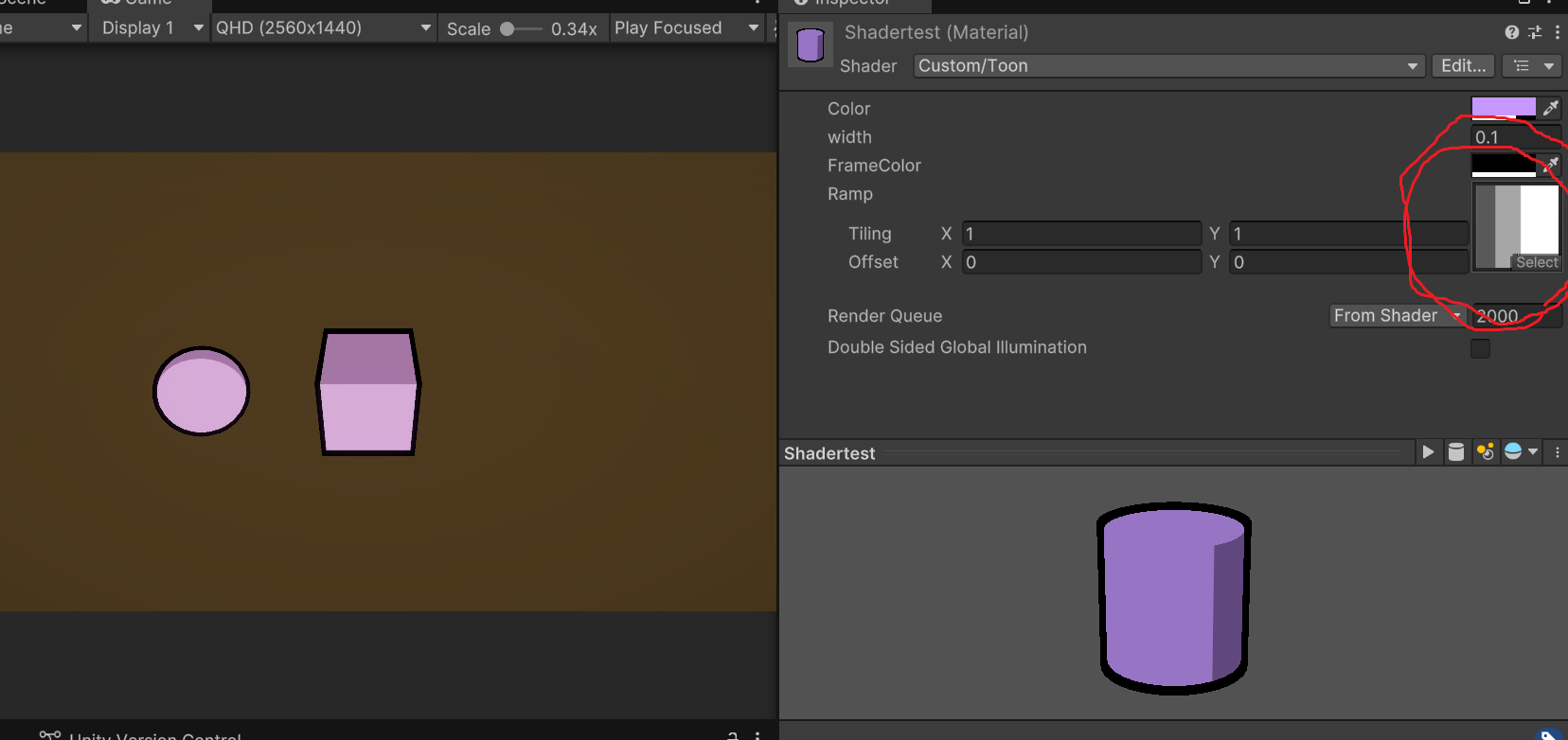

以下の写真をtoon.shaderのマテリアルのRampにアタッチします
参考にしたサイトの紹介
枠の作成
陰の作成
shaderのセマンティクスの解説
ifを使わずに実行する方法の参考
最後に
今回が初めて書いた記事なので、うまくかけてないかもしれません。だから、疑問とかあれば、コメントとか書いていただければ、拙い知識ではありますが、できるだけ答えようと思います。
