Reveal - グラフ選択のチートシート

Last updated at Posted at 2019-12-23

はじめに

Revealとは

Reveal ダッシュボードをアプリケーションに組み込み

Reveal Embeddedは、アプリケーションに組み込み可能なデータ可視化SDKです。シンプルな価格体系、組み込みの容易さでアプリケーションの価値を最大限向上することができます。

この記事は

Revealは30以上のグラフが選択出来ますが(2019/12現在)
非常に種類が豊富なため、それぞれどんな項目を設定すれば表示できるのか？
設定例を交えたチートシートを作りました！

グリッド


グリッド

グリッドは、行と列のレイアウトでデータを表示します
Excelのように行、列でデータを表示したい場合にもよく利用されます。


設定例

  • "列"に表示したい項目を設定

ピボット

対象集計データは第2のテーブルに表示され、自動的に表内格納データの並替、合計値、平均値、総数、標準偏差が出力できるほか、クロス集計が利用できる。
(出典:Wikipedia ピボットテーブル)


設定例

  • "行"に商品別、"値"に売上金額を設定して、商品毎の売上金額の合計を表示

カテゴリ


柱状

柱状シリーズは複数の項目を比較や、時間毎のデータの変化を可視化する際に利用できる。


設定例

  • "ラベル"に商品名、"値"に売上金額を設定して、商品別の売上金額を表示

棒

棒状シリーズは複数の項目を比較や、時間毎のデータの変化を可視化する際に利用できる。

設定例

  • "ラベル"に商品名、"値"に売上金額を設定して、商品別の売上金額を表示

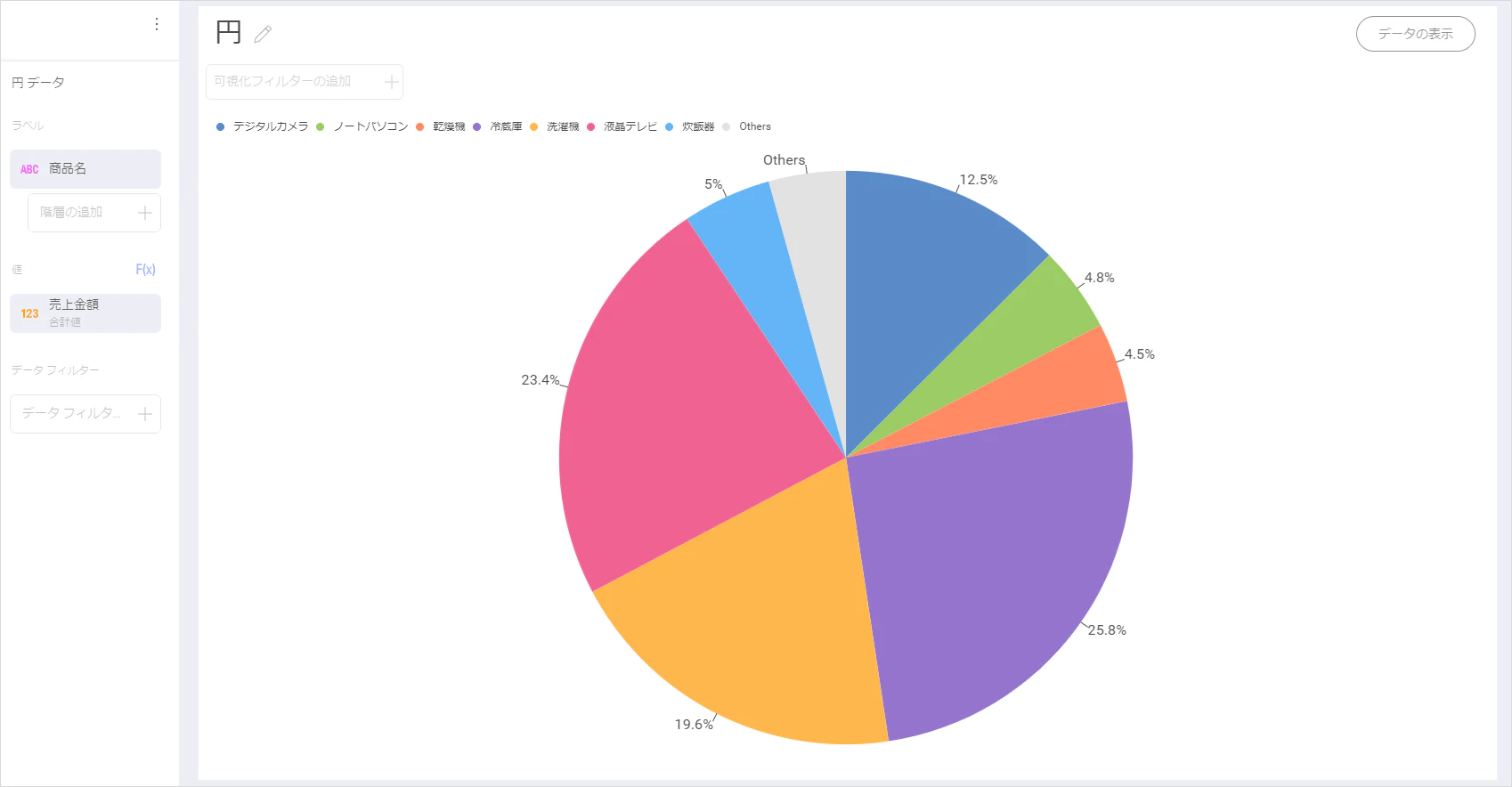

円

各項目の全体に対する割合を可視化することができる。

設定例

  • "ラベル"に商品名、"値"に売上金額を設定して、合計売上金額に対する商品別の割合を表示

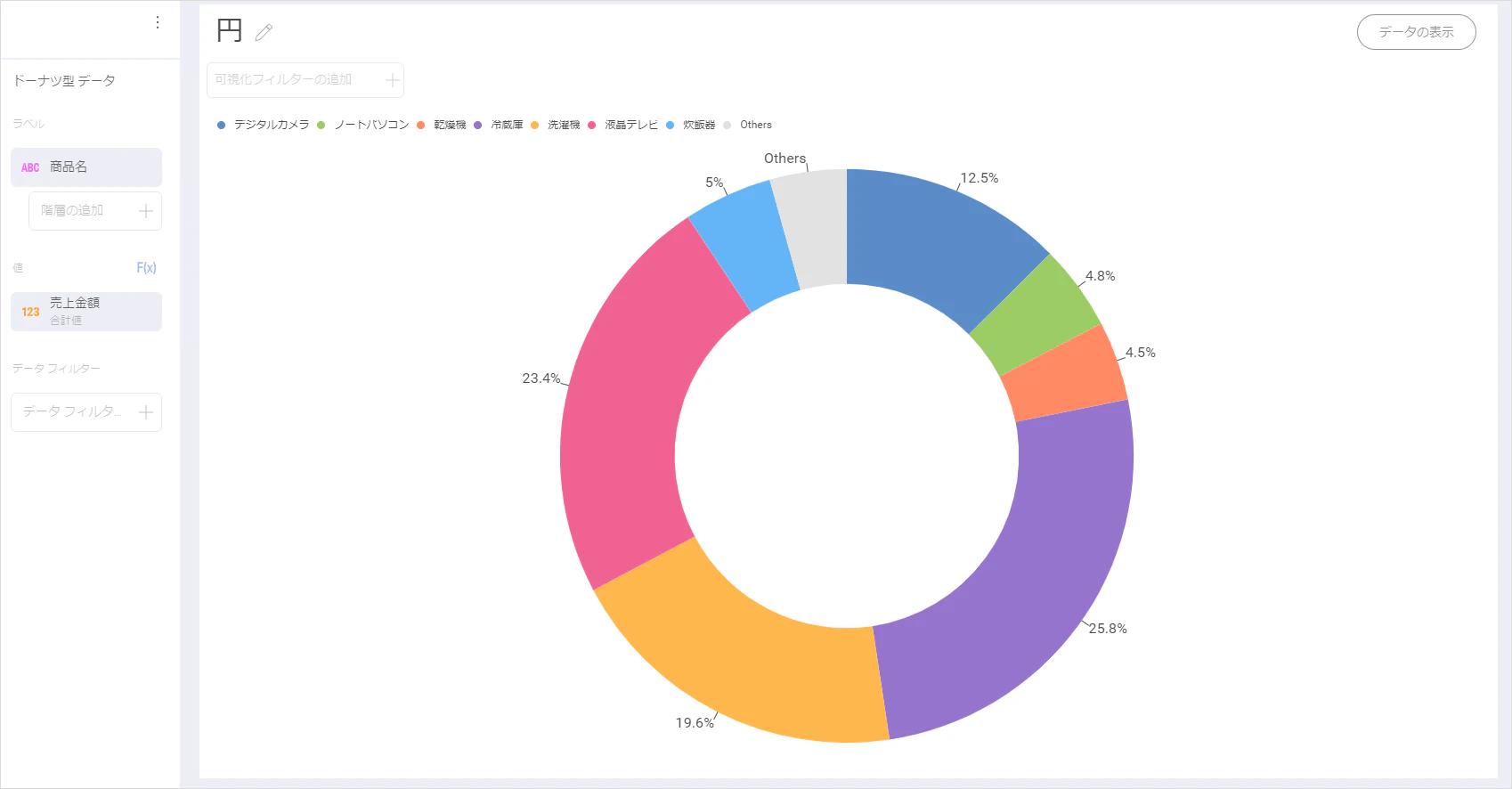

ドーナツ

各項目の全体に対する割合を可視化することができる。
※円グラフとの異なるのは、ドーナツのように真ん中が空洞になっている。

設定例

  • "ラベル"に商品名、"値"に売上金額を設定して、合計売上金額に対する商品別の割合を表示

ファンネル

ファンネル チャートは、ファンネル図形の単一シリーズでデータを表示するチャートです。セクションを複数含むことが可能で、データ全体に対する割合が一目で分かる。


設定例

  • "ラベル"に商品名、"値"に売上金額を設定して、売上金額が高い順に可視化

複合

2つの値の関連性を複合し、一目で把握できるグラフを作成できる。


設定例

  • "ラベル"に仕入日、"チャート1"に仕入額、"チャート2"に材料廃棄率

積層型柱状

特定の項目の積層(累積)でデータを可視化したい場合に利用。
X軸(ラベル)には、日付が設定されることが多く、古い日付から新しい日付の比較に使われる。


設定例

  • "ラベル"に仕入日、"値"に材料視医学、"カテゴリ"に曜日

積層型棒

棒タイプの積層グラフ。
総コストに対しての内訳を分かりやすく可視化し、
日付(Y軸)や数値(X軸)で可視化する場合に利用する。


設定例

  • "ラベル"に仕入日、"値"に材料仕入額、販管費を設定

積層型エリア

積層で指定した項目の割合を表示する際に利用。
総コストのうち、各内訳の項目を設定することで割合を可視化する。


設定例

  • "ラベル"に仕入日、"値"に材料仕入額、販管費を設定

エリア


設定例

  • "ラベル"に仕入日、"値"に材料仕入額、販管費

折れ線


設定例

  • "ラベル"に仕入日、"値"に材料仕入額

ステップエリア

階段をステップしているかのように、段差があるチャート。
一定期間の数値の変化を表示する場合に便利。ステップ エリア グラフの X（水平）軸は一定期間を示す。
銀行残高や抵当利息など、定期的または不定期で変化する数字をプロットする場合に役立つ。


設定例

  • "ラベル"に仕入日、"値"に材料仕入額

ステップ折れ線


一定期間の数値の変化を表示する場合に便利。
ステップエリアと同じく、銀行残高や抵当利息など、定期的または不定期で変化する数字をプロットする場合に役立つ。

設定例

  • "ラベル"に仕入日、"値"に材料仕入額

スプラインエリア


設定例

  • "ラベル"に仕入日、"値"に材料仕入額、売上額

スプライン


設定例

  • "ラベル"に仕入日、"値"に材料仕入額、売上額

ゲージ

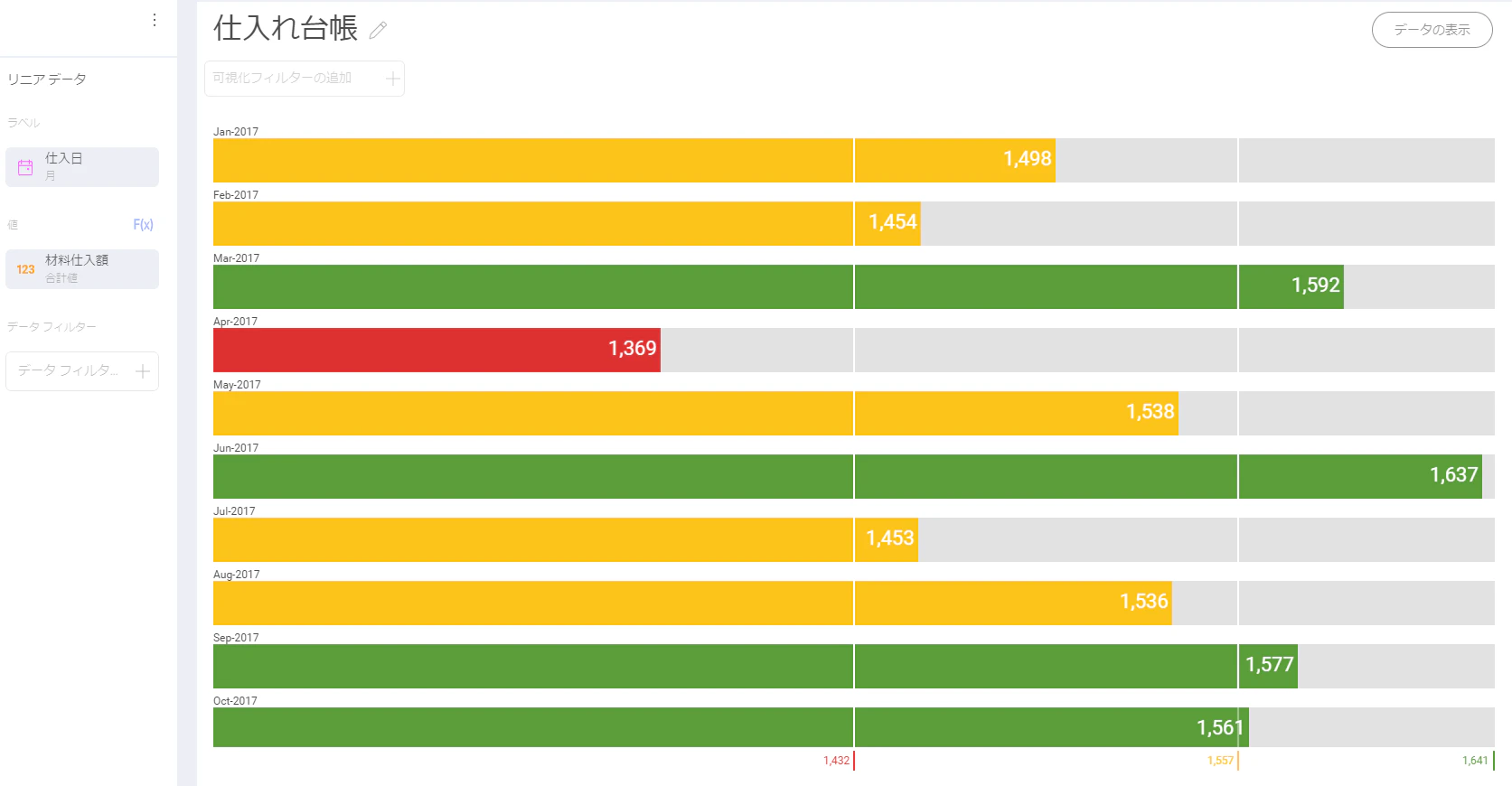

リニア

増減するデータ（たとえば、温度）を視覚的に表示するために使用されます。温度計を表すために垂直方向のリニア ゲージを作成することができます。


設定例

  • "ラベル"に仕入日、"値"に材料仕入額

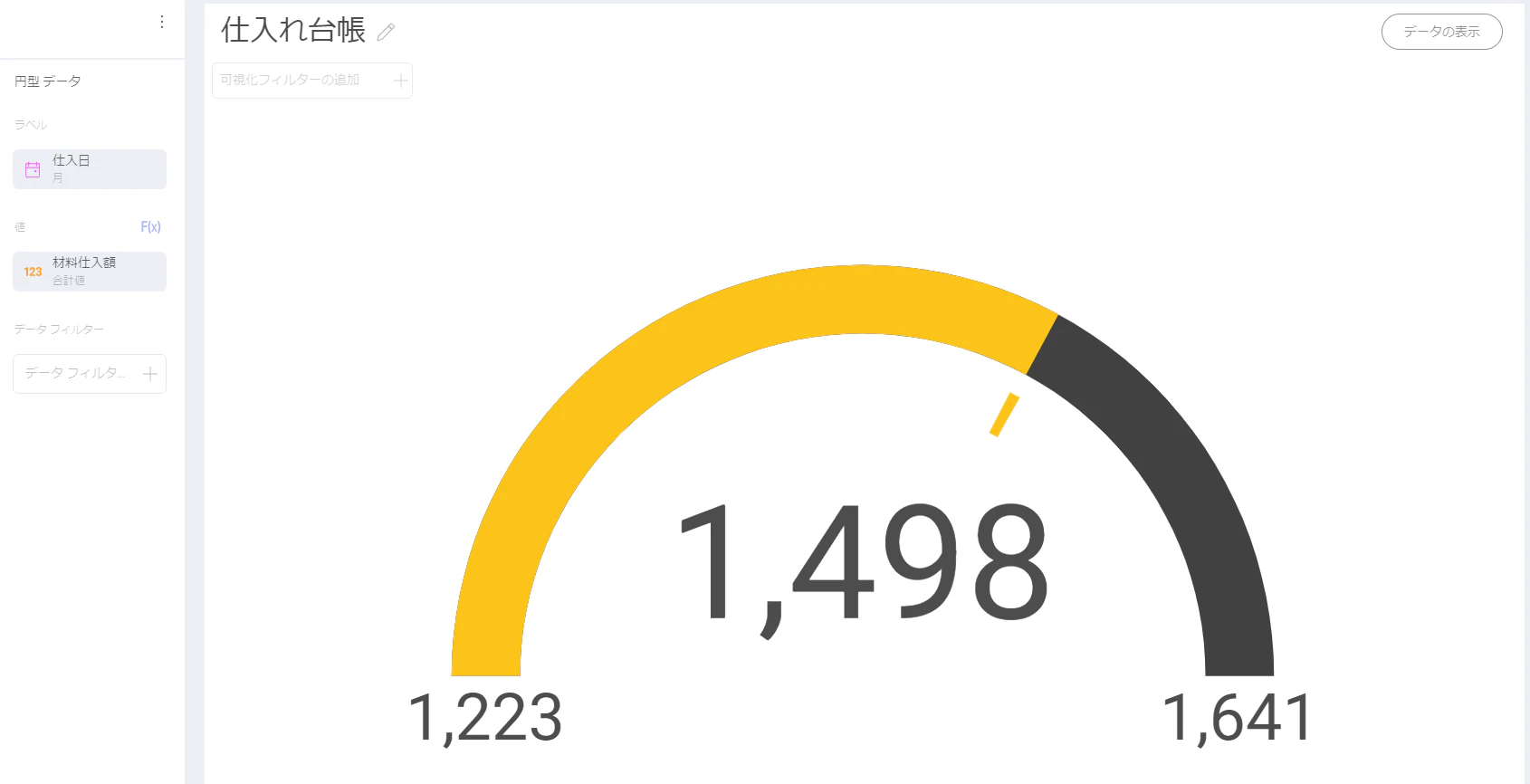

円形


設定例

  • "ラベル"に仕入日、"値"に材料仕入額

テキスト


設定例

  • "値"に売上額

ブレット


設定例

  • "ラベル"に仕入日(曜日)、"値"に材料仕入れ額、"ターゲット"に販管費

KPI(日付)


設定例

  • "ラベル"に売上日、"値"に売上金額

KPI(数値)


設定例

  • "ラベル"に売上日、"値"に売上金額、"ターゲット"に材料仕入額

散布図


バブル


設定例

  • "ラベル"に年齢、"X-AXIS"に売上個数、"Y-AXIS"に年齢、"バブル半径"に売上個数、"COLOR"に年齢

散布図


設定例

  • "ラベル"に年齢、"X-AXIS"に売上個数、"Y-AXIS"に年齢、"COLOR"に年齢

財務


OHLC チャート (後日更新)

(後日更新)

ロウソク足 (後日更新)

(後日更新)

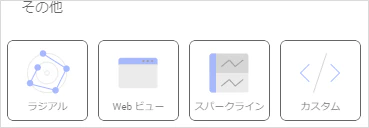

その他


ラジアル


設定例

  • "ラベル"に年齢、"値"に売上個数

スパークライン

データの傾向、変化、およびパターンを明確でコンパクトな表現に注力したシンプルな視覚化パターン


設定例

  • "ラベル"に売上日、"値"に売上金額、"カテゴリ"に商品名
