StepFunctions ステートマシン同期実行の挙動

はじめに

StepFunctionsを用いた開発を行う中で、ステートマシンの同期実行の挙動で気になった点があったので、検証してみた。今回はその検証結果をまとめる。

ステートマシンの同期実行方法

以下のように呼び出したいステートマシンを startExecution.sync:2 で呼び出し、Parameter の input に "AWS_STEP_FUNCTIONS_STARTED_BY_EXECUTION_ID.$": "$$.Execution.Id" を入れることで、簡単にステートマシンを同期実行することができる。

{
  "Comment": "A description of my state machine",
  "StartAt": "test1",
  "States": {
    "test1": {
      "Type": "Task",
      "Resource": "arn:aws:states:::states:startExecution.sync:2",
      "Parameters": {
        "StateMachineArn": "arn:aws:states:{Region}:{AccountID}:stateMachine:{StateMachineName}",
        "Input": {
          "AWS_STEP_FUNCTIONS_STARTED_BY_EXECUTION_ID.$": "$$.Execution.Id"
        }
      },
      "End": true
    }
  }
}

呼び出したステートマシンが失敗した場合

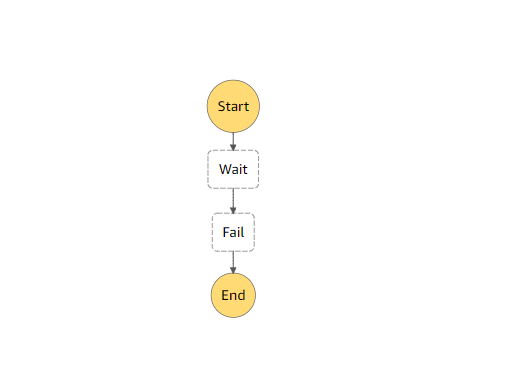

以下のようなステートマシンを呼び出し、呼び出された側のステートマシンが失敗したときの呼び出し元ステートマシンの挙動を調べてみる。

{
  "Comment": "A description of my state machine",
  "StartAt": "Wait",
  "States": {
    "Wait": {
      "Type": "Wait",
      "Seconds": 5,
      "Next": "Fail"
    },
    "Fail": {
      "Type": "Fail"
    }
  }
}

実行後

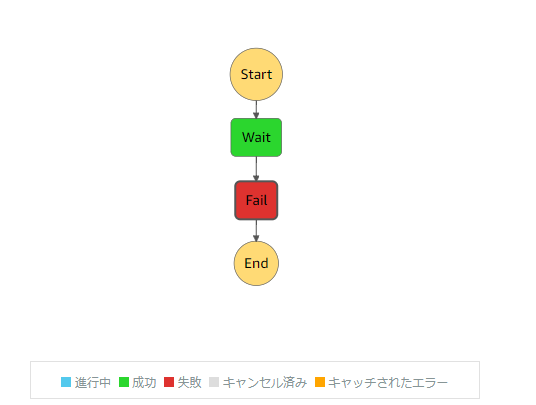

呼び出されたステートマシン

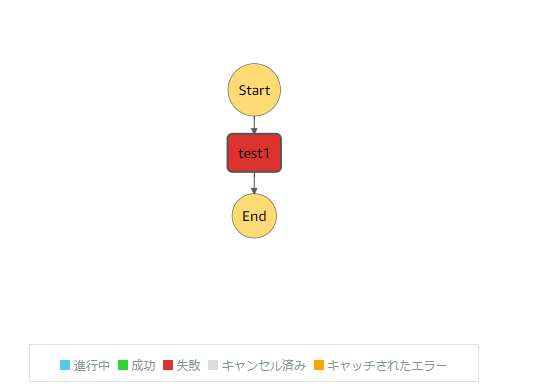

呼び出し元ステートマシン

実行結果より、呼び出されたステートマシンが失敗すると、呼び出し元ステートマシンもそれに伴って失敗することがわかる。

並列に2つのステートマシンを呼び出し、一方が失敗した場合

次に、上で呼び出したステートマシンに加えて、以下のようなステートマシンを並列に呼び出し、一方が失敗した場合、もう一方のステートマシンと呼び出し元ステートマシンの挙動を調査してみる。

{
  "Comment": "A description of my state machine",
  "StartAt": "Wait",
  "States": {
    "Wait": {
      "Type": "Wait",
      "Seconds": 30,
      "End": true
    }
  }
}

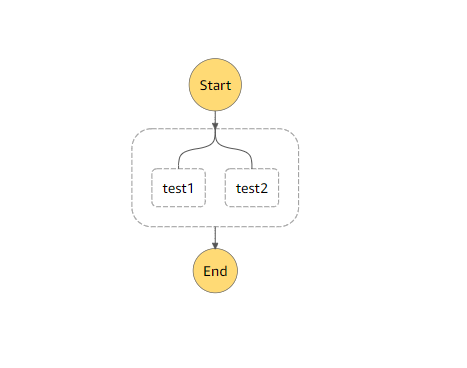

呼び出し元ステートマシン構成

{
  "Comment": "A description of my state machine",
  "StartAt": "Parallel",
  "States": {
    "Parallel": {
      "Type": "Parallel",
      "End": true,
      "Branches": [
        {
          "StartAt": "test1",
          "States": {
            "test1": {
              "Type": "Task",
              "Resource": "arn:aws:states:::states:startExecution.sync:2",
              "Parameters": {
                "StateMachineArn": "arn:aws:states:{Region}:{AccountID}:stateMachine:{StateMachineName}",
                "Input": {
                  "AWS_STEP_FUNCTIONS_STARTED_BY_EXECUTION_ID.$": "$$.Execution.Id"
                }
              },
              "End": true
            }
          }
        },
        {
          "StartAt": "test2",
          "States": {
            "test2": {
              "Type": "Task",
              "Resource": "arn:aws:states:::states:startExecution.sync:2",
              "Parameters": {
                "StateMachineArn": "arn:aws:states:{Region}:{AccountID}:stateMachine:{StateMachineName}",
                "Input": {
                  "AWS_STEP_FUNCTIONS_STARTED_BY_EXECUTION_ID.$": "$$.Execution.Id"
                }
              },
              "End": true
            }
          }
        }
      ]
    }
  }
}

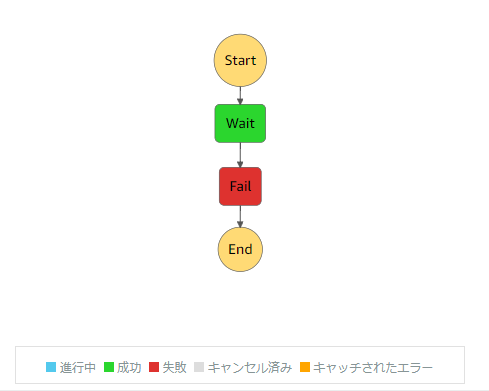

呼び出されたステートマシン（意図的に失敗させた方）

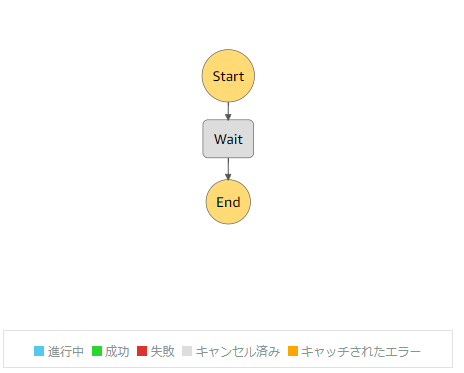

もう一方の呼び出されたステートマシン

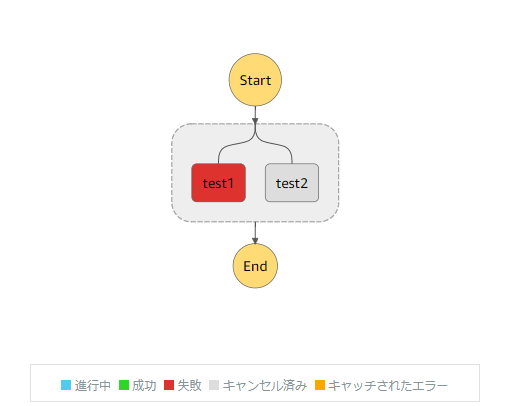

呼び出し元ステートマシン

実行結果より、呼び出されたステートマシンが1つでも失敗してしまうと、他の呼び出されたステートマシンは実行がキャンセルされてしまい、呼び出し元ステートマシンも失敗扱いとなってしまうようである。

まとめ

ステートマシンを同期的に呼び出した際、1つのステートマシンが失敗してしまうと、他の呼び出されたステートマシンや呼び出し元ステートマシンの実行も中断されてしまうため、注意が必要である。
これらを回避するためには、同期的に呼び出すのではなく、非同期的に呼び出す（コールバックを待つなど）のが賢明でありそう。
