PLC Mov命令について

はじめに

PLC（プログラマブルロジックコントローラ）で使用されるMov（データ転送）命令についてまとめます。動作確認はGX Works3行っています。

基本的な使用例

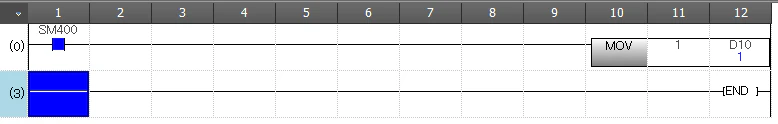

MOV命令でデバイスD10に数値1を転送する。
ダブルワードの場合はDMOVを使用します。

16進数を転送する

16進数H11(10進数:17）のデータ転送例

ビットデータをまとめて転送

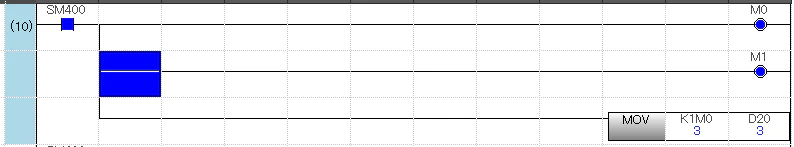

K1M0はM0～M3までの4点分のビットデータを扱うという意味です。
K2M0とするとM0～M7までの8点分のビットデータですね。

文字列を転送する

$MOVを使います。

BMOV(一括転送)

D20から4点(D20～D23)のデータをD25～D28へ転送。

FMOV(一括転送)

D30から10点(D30～D39)すべてに数値5を転送。
