Classic BMSからトランクしたVLANにアクセスする

検証内容

ClassicのBMSに、新規にオーダーしたVLANをトランクし、クライアントPCからトランクしたVLANにアクセス出来ることを確認します。
VLANトランクとは、「VLANタグ」という技術を使って、一つの物理ポートに複数のVLANのパケットを流せるようにする仕組みです。

検証環境

Client PC

OS: macOS Sequoia 15.0.1

Virtual Server Instance for VPC

• Location
  リージョン：Tokyo 2
• Details
  インスタンス名：qiita-vsi
• Image and profile
  CentOS Stream 9 - Minimal Install (amd64)
  2 vCPU, 4 GiB, 4 Gbps
• Networking
  VPC名: vpc-xx-xx
  Virtual network interface

Baremetal Server for Classic

• Server Details
  Location: Asia-Pacific TOK02
  Host name: baremetal-qiita.ibmcloud.private
• Server Profile
  Intel Xeon E3-1270 v6
  4 Cores, 16 GB RAM
• OS
  Windows Server 2022 Standard Edition (64 bit)
• Network interface
  100 Mbps Redundant Private Network Uplinks
• Private VLAN
  tok02.bcr02a.911

手順

1. VLAN注文

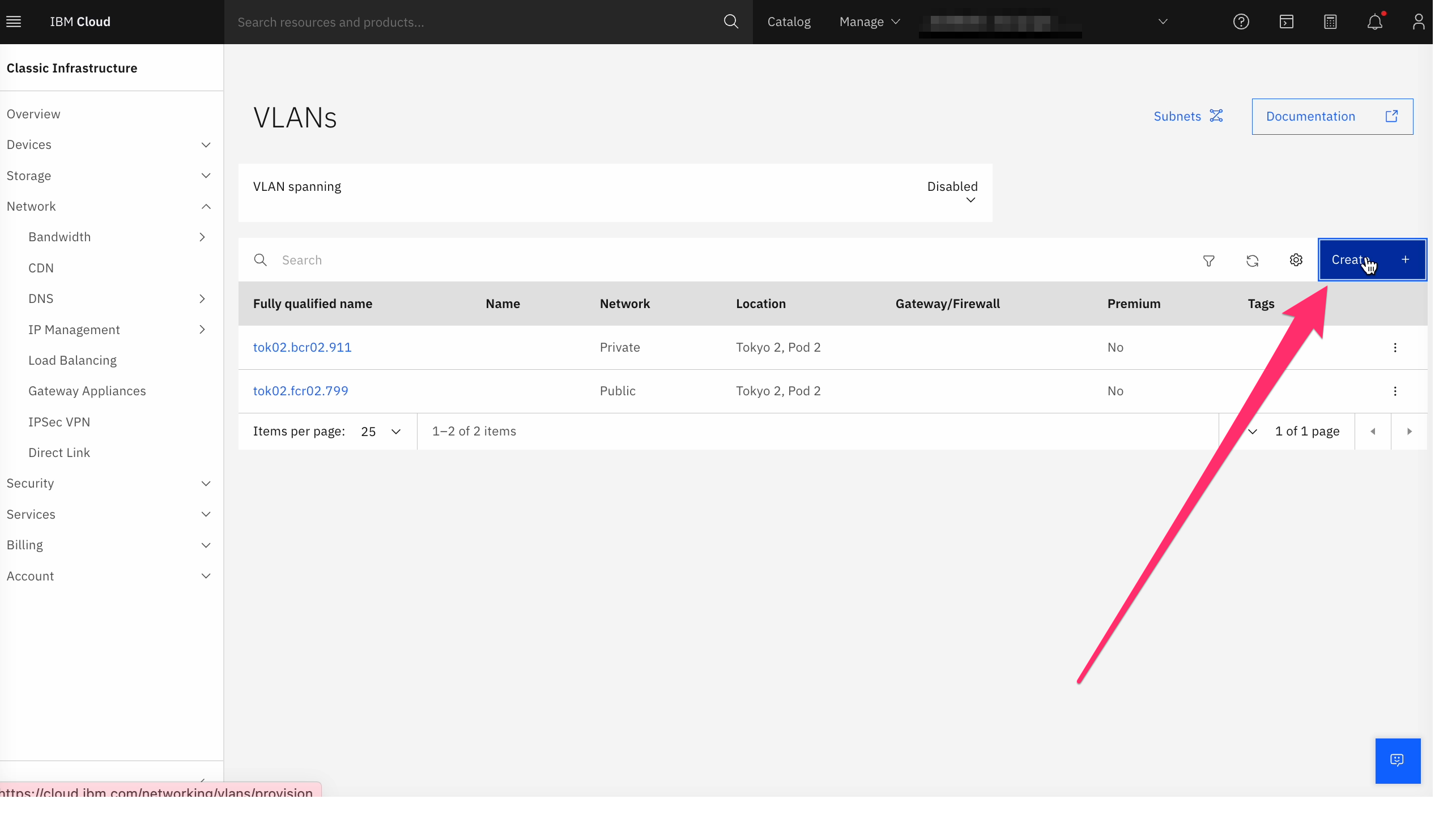

IBM Cloudポータルから、Classic Infrastructure＞Network＞VLANsと進み、新規VLANをオーダーします。

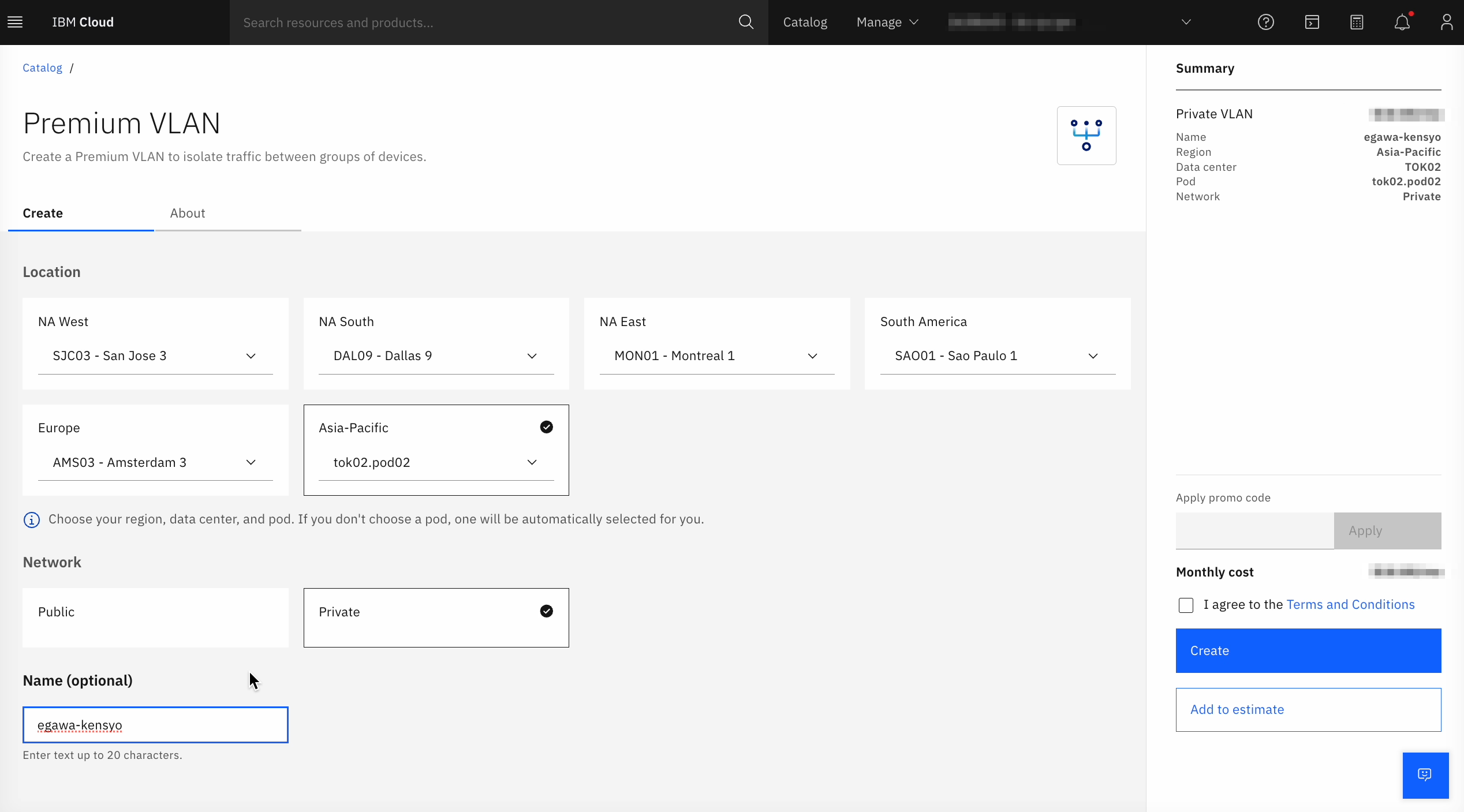

Region, Data center, Pod,ネットワーク、VLAN名を指定してオーダーします。

作成されたVLANtok02.bcr02.913が確認できました。

2. Subnet注文

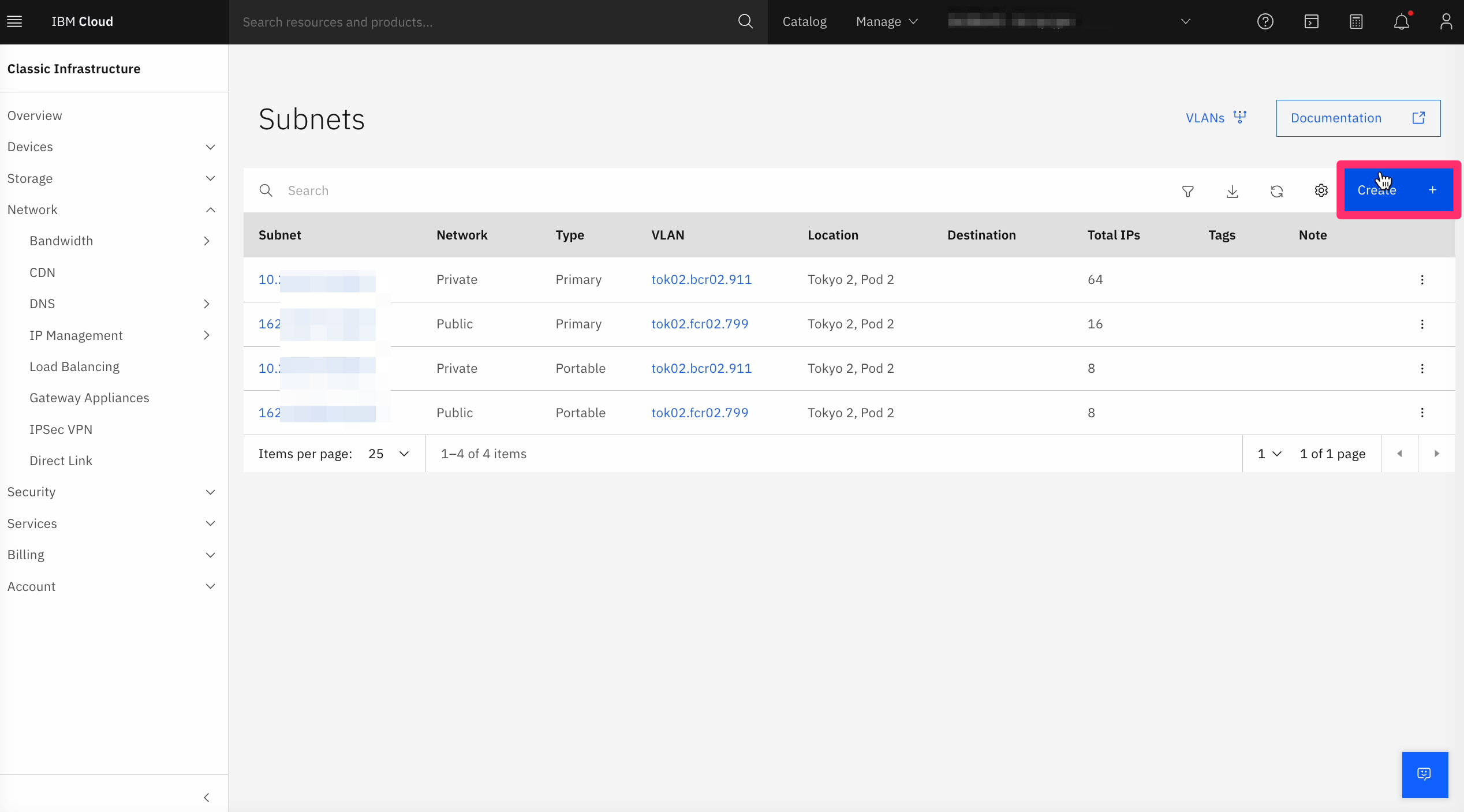

続いてSubnetを注文します。

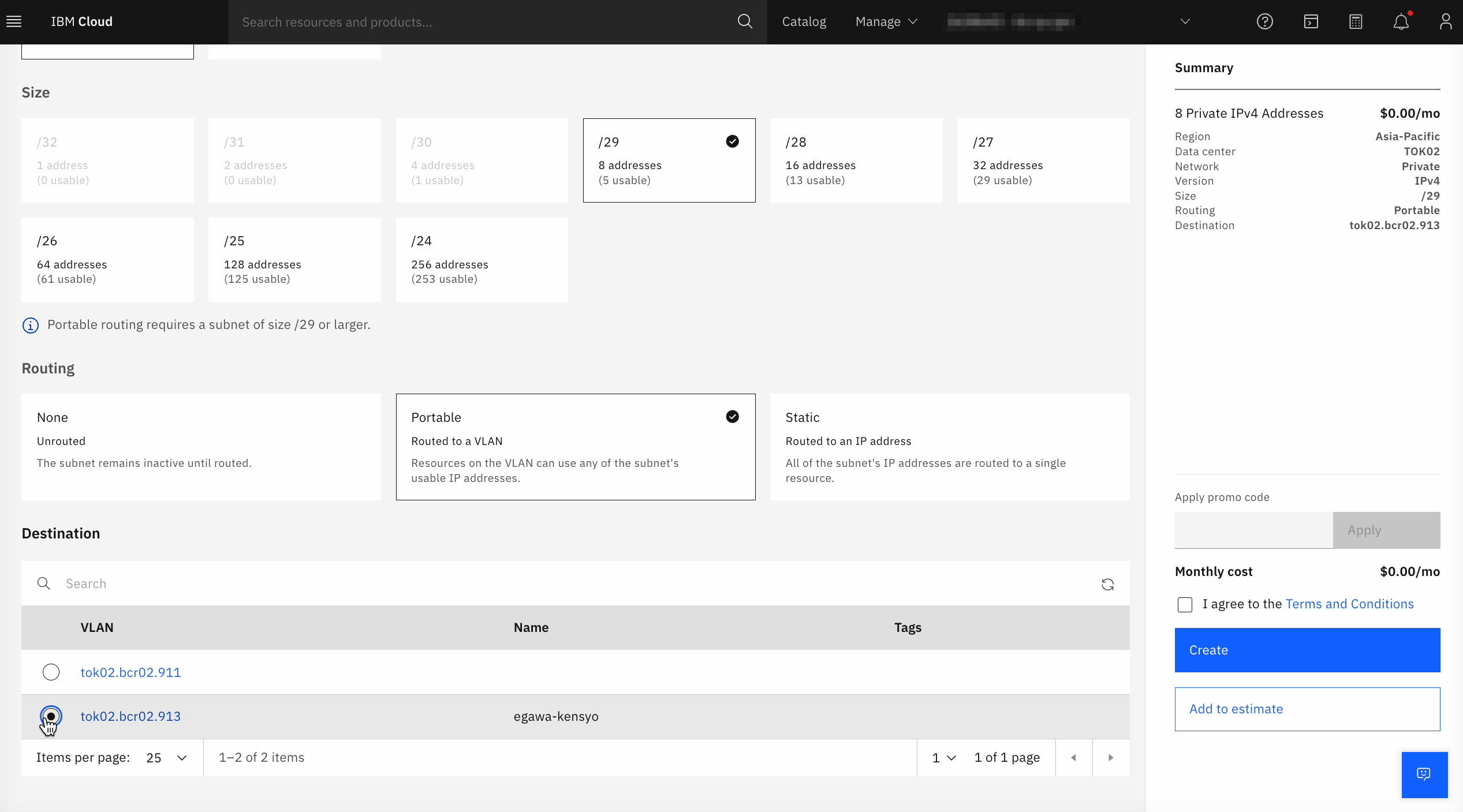

今回注文したSubnetの詳細は以下の通りです。Destinationには手順1で作成したVLANを選択します。

• Location: TOK02
• Network: Private
• Version:IPv4
• Size: /29(8 addresses)
• Routing: Portable
• Destination: 先ほど作成したVLANtok02.bcr02.913を選択
  Createを押して作成します。

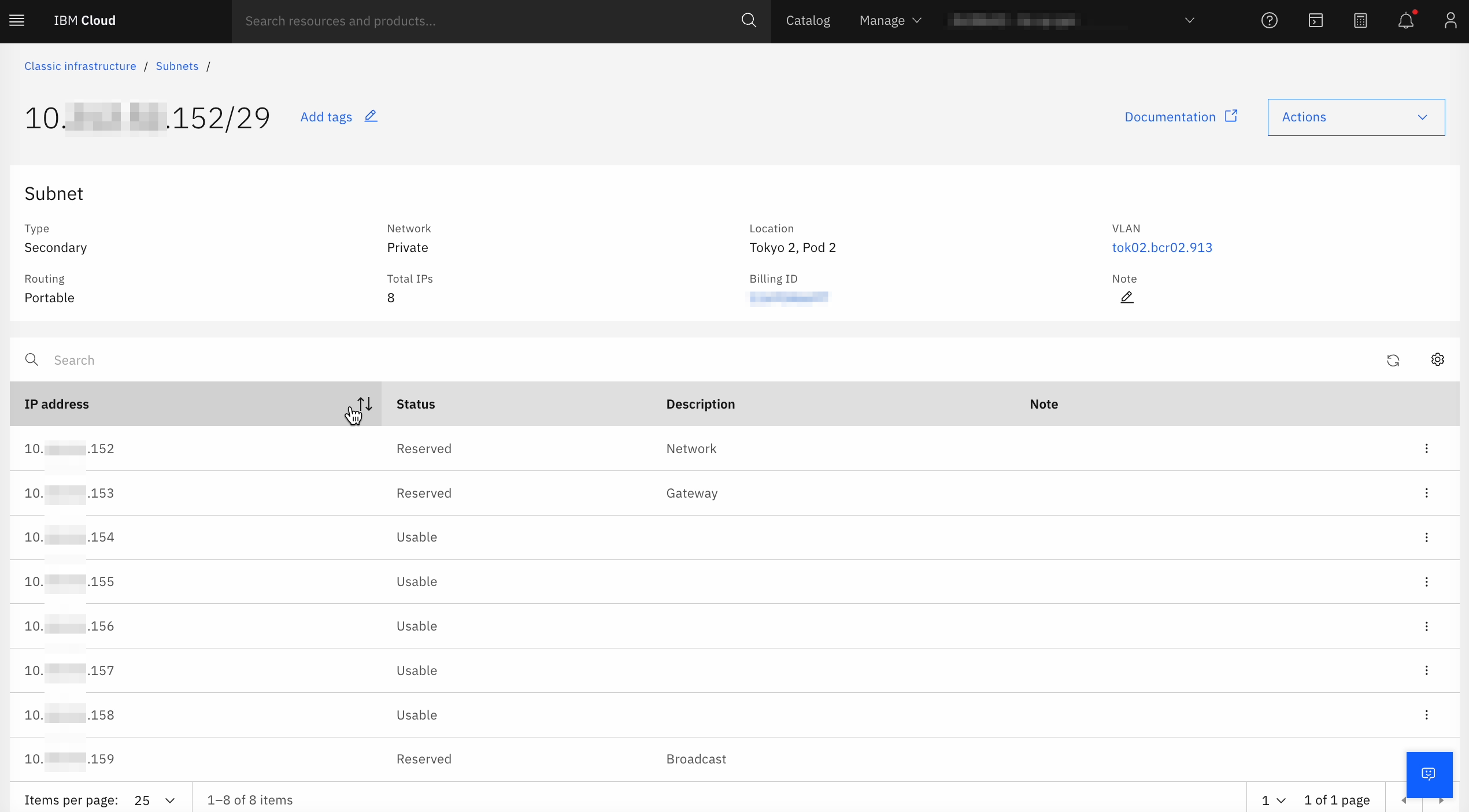

  Subnetが払い出されました。

3. VLANトランク

IBM Cloud Portalで、VLANをトランクします。
IBM Cloud PortalのClassic BMSの詳細画面を再度開き、VLAN TrunkingからAttach trunkを選択します。

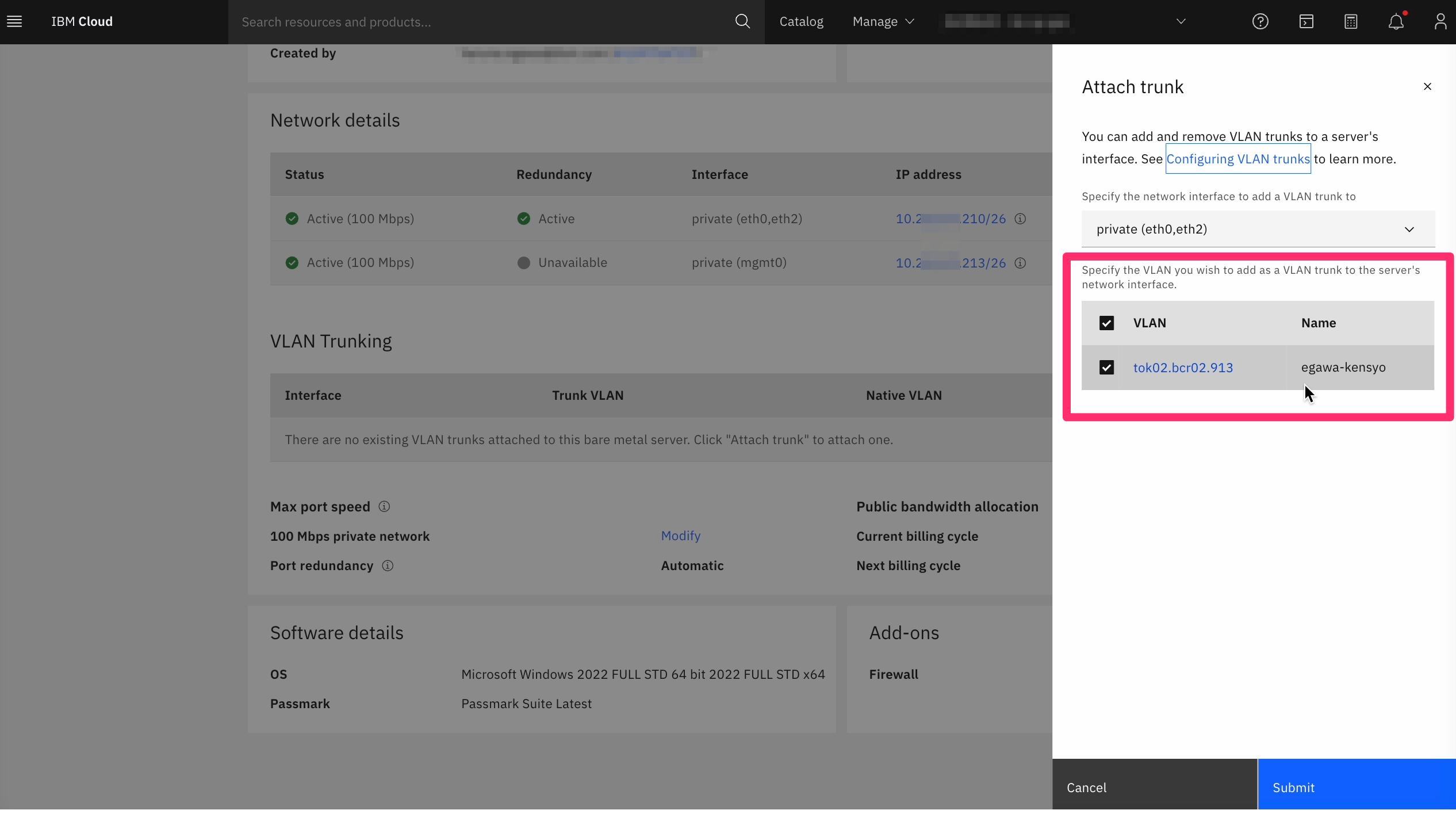

トランクしたいVLANを指定します。

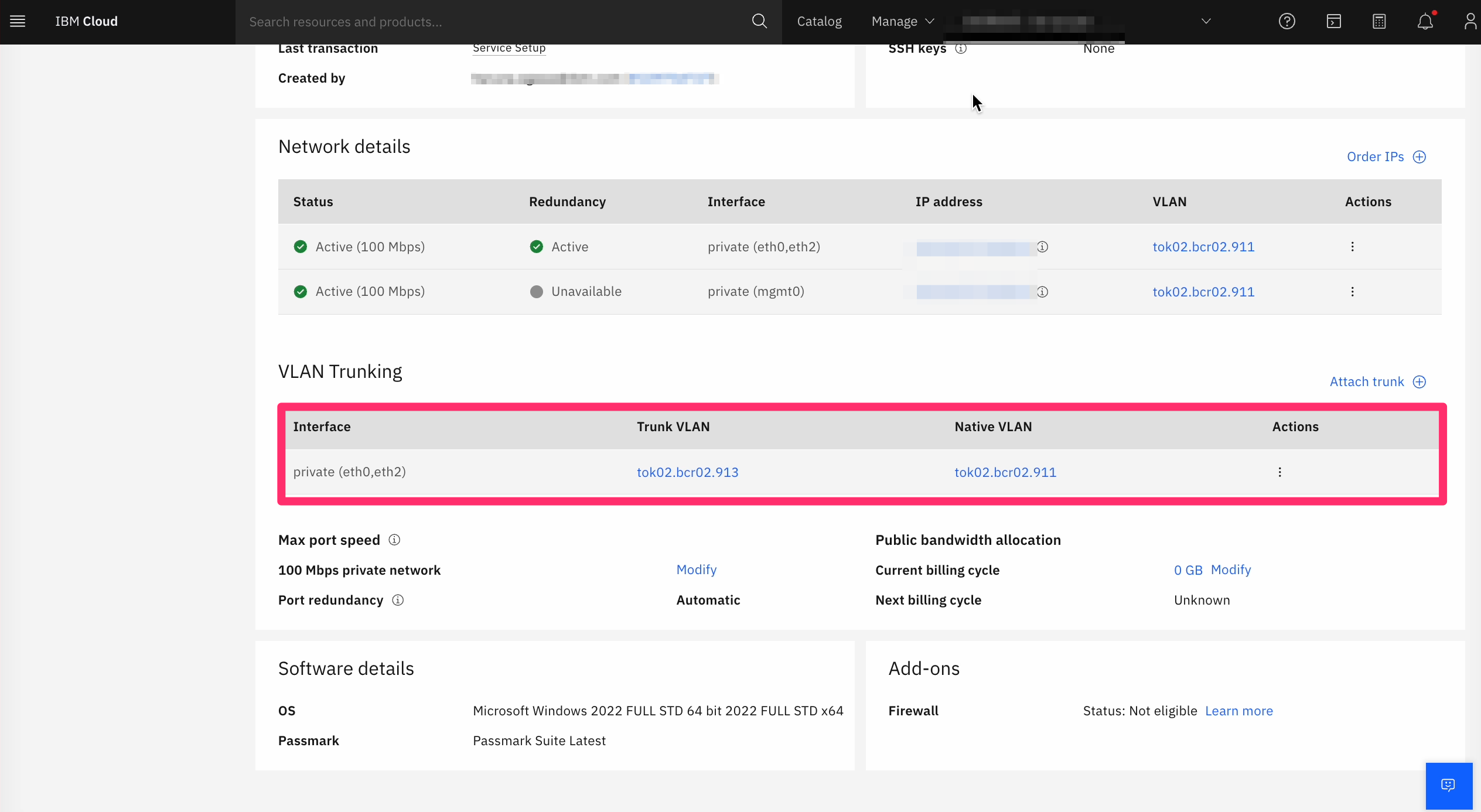

VLAN913がトランク出来ました。

4. BMS(Windows Server)にてNICチーミングにインターフェースを追加

Windows ServerのNICに対して新たなVLANをトランクするため、NICチームにインターフェースを追加します。NICチーミングとは複数のNICをグループ化し、仮想的に1つのNICとして使用するための技術です。

(NICチーミング自体はオーダー時にPort RedundancyでAutomaticを選択した場合、自動的に設定されます)

①Windows Serverにログイン

まず、Windows ServerにローカルPCからSSL VPN接続し、リモートデスクトップでログインします。SSL VPN接続にはMortionProというツールを使いました。

Windows Serverのデスクトップ

②NICチーミングの設定

NICチーミング設定をします。
左下のスタートから、Windows Server の管理コンソールServer Managerを開きます。

ローカルサーバーのNIC Teamingを選択すると以下の画面が出てきます。

Adapters and InterfacesのTask＞Add Interfaceをクリックします。ここからTeam interfaceを追加します。

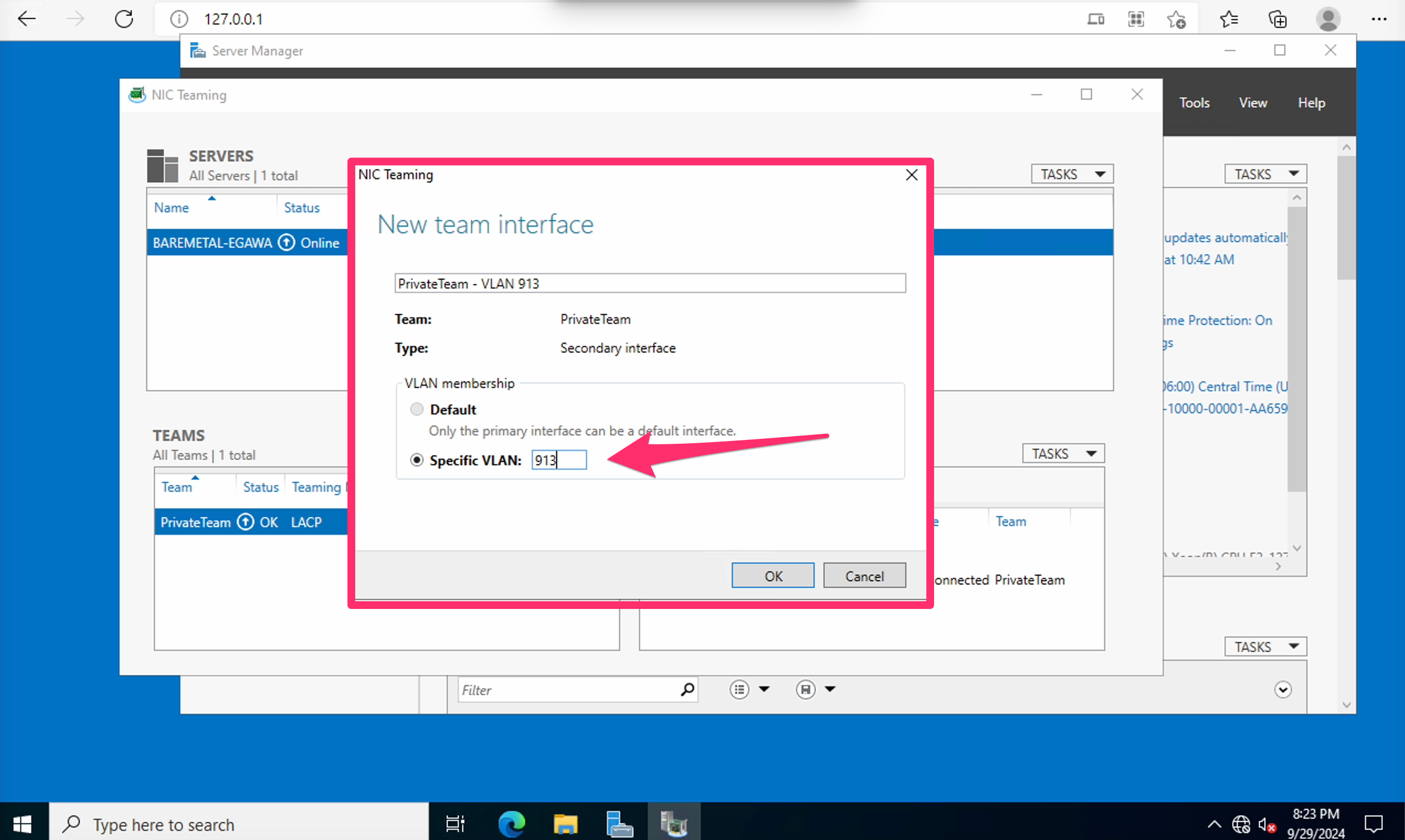

VLAN membershipに、先ほど作成したVLANのVLAN番号を登録します。

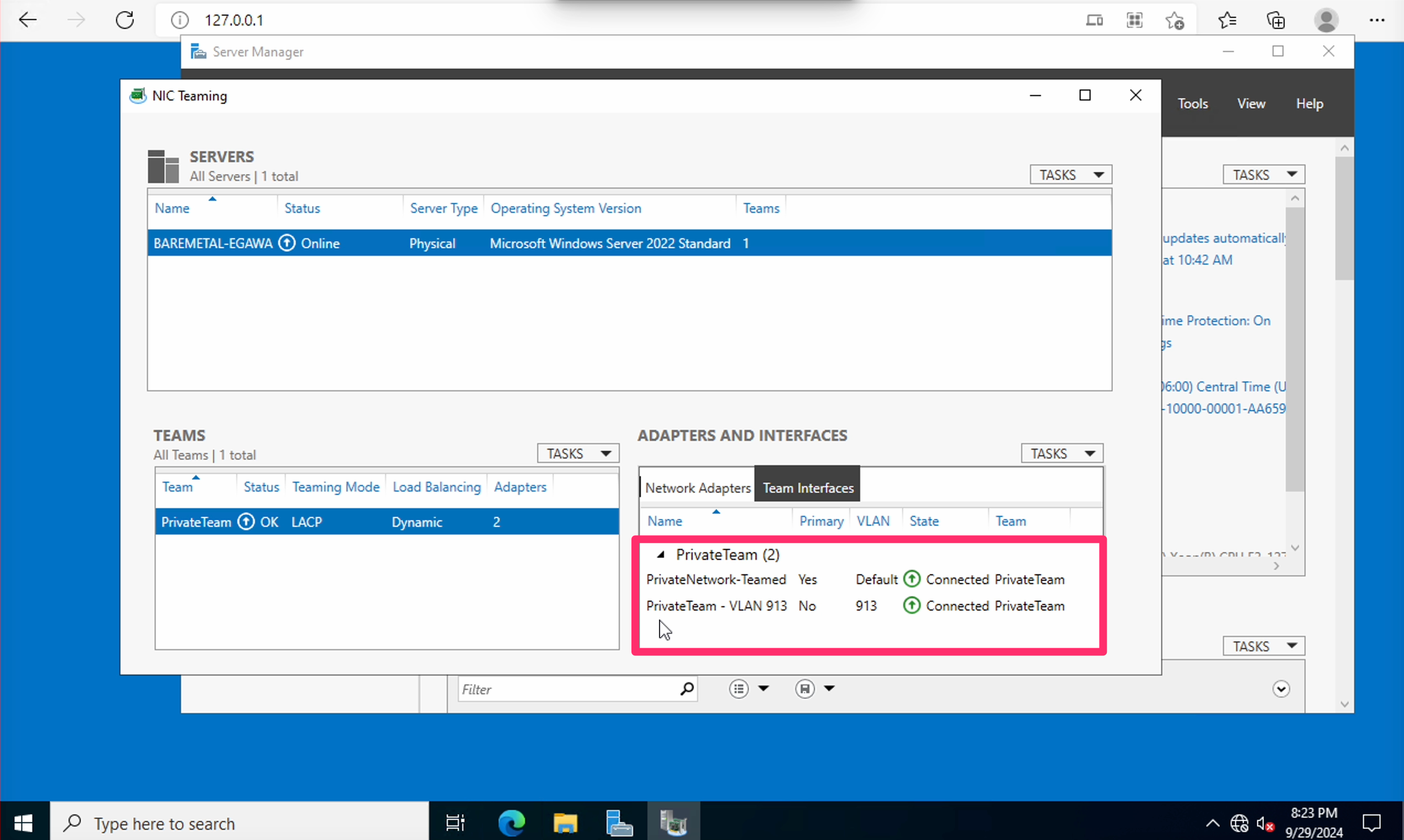

Private team Interfaceが新規に作成されていることが確認できます。これで、VLAN913に接続するインターフェースが出来ました。

③IPアドレスの割り当て

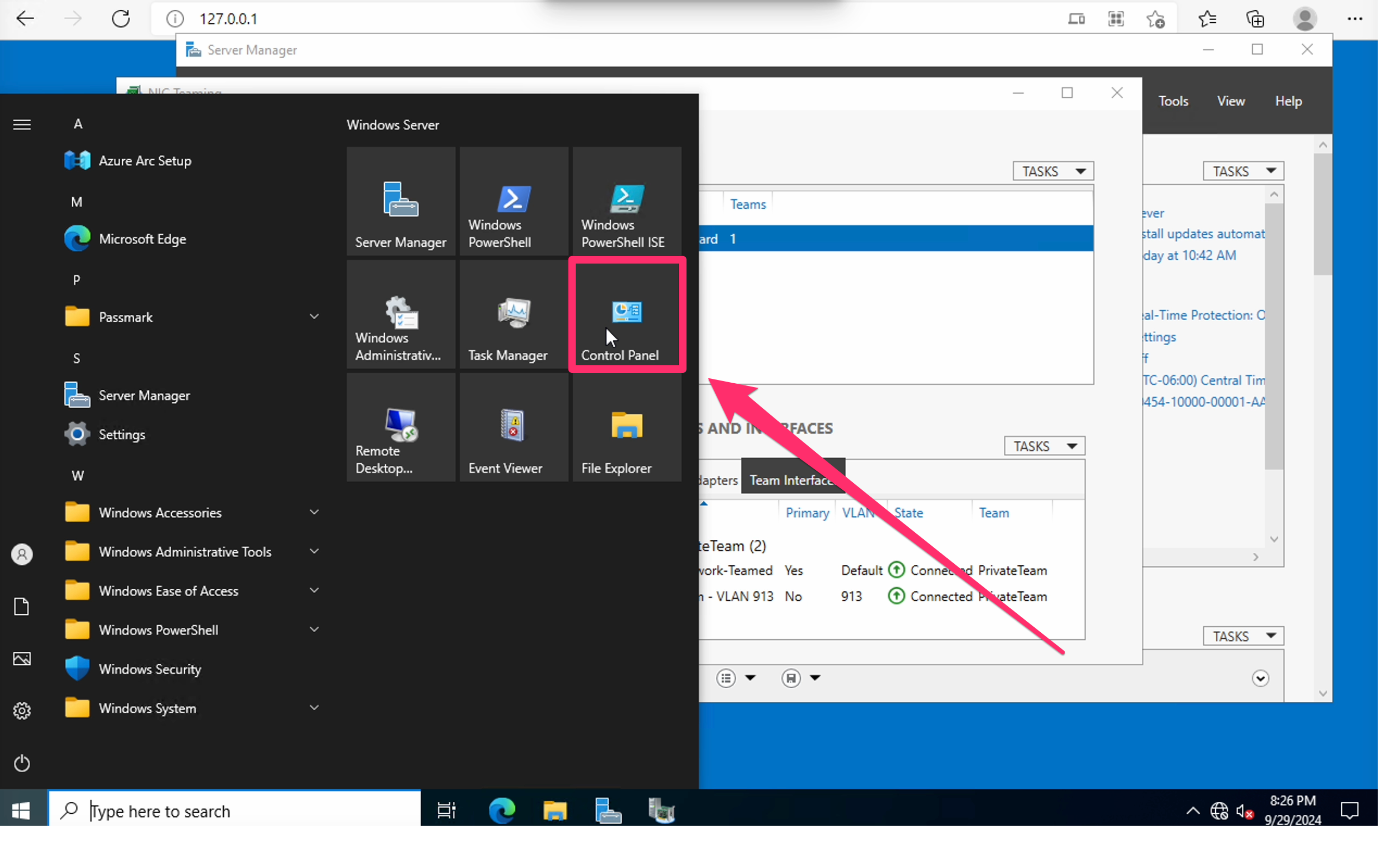

VLANにアクセスする際のIPアドレスを割り当てます。Control Panelを選択します。

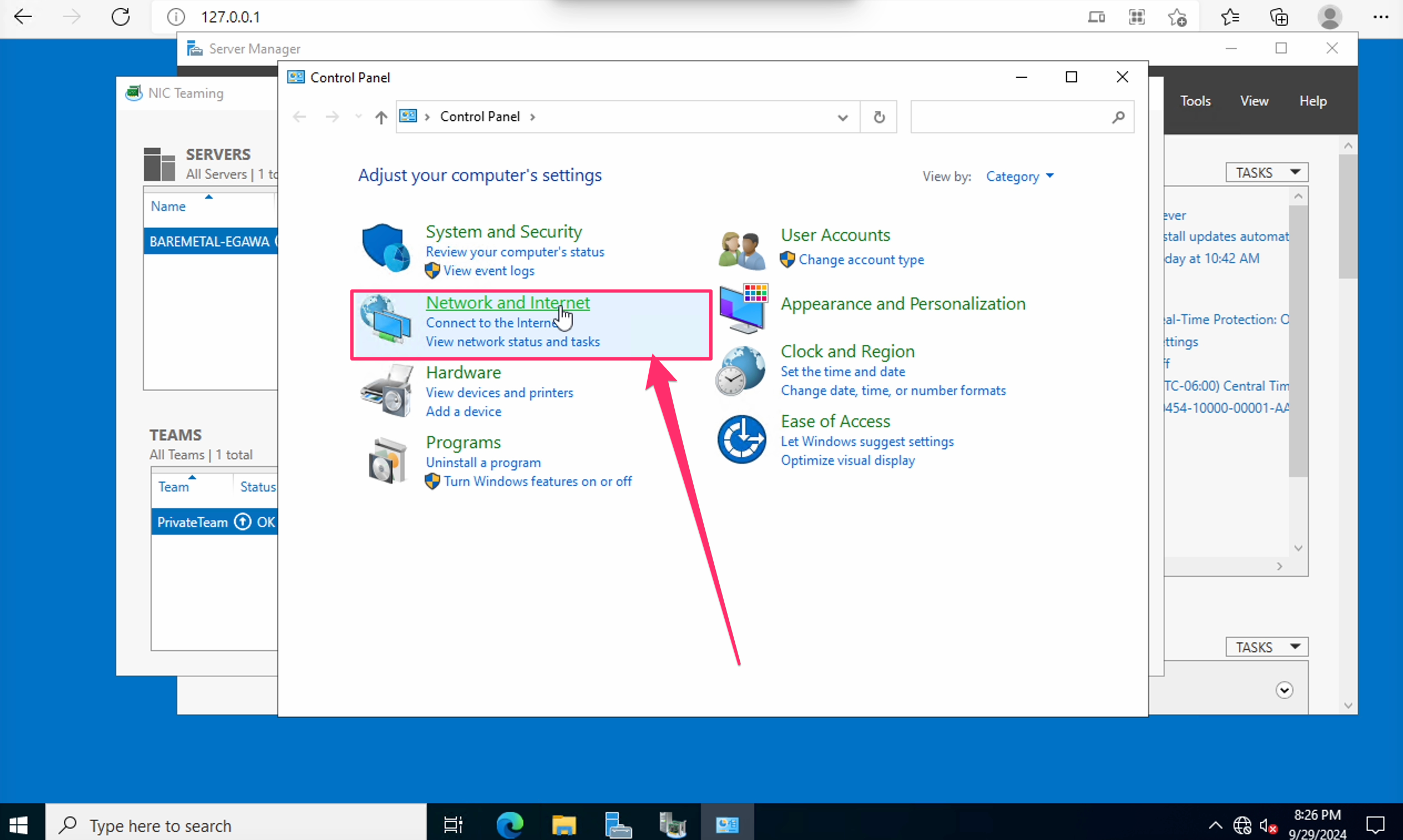

Network and Internetを選択

Network and Sharing Centerを選択

Active networksのうち、アクセスしたいVLAN913を選択

Propertiesを選択

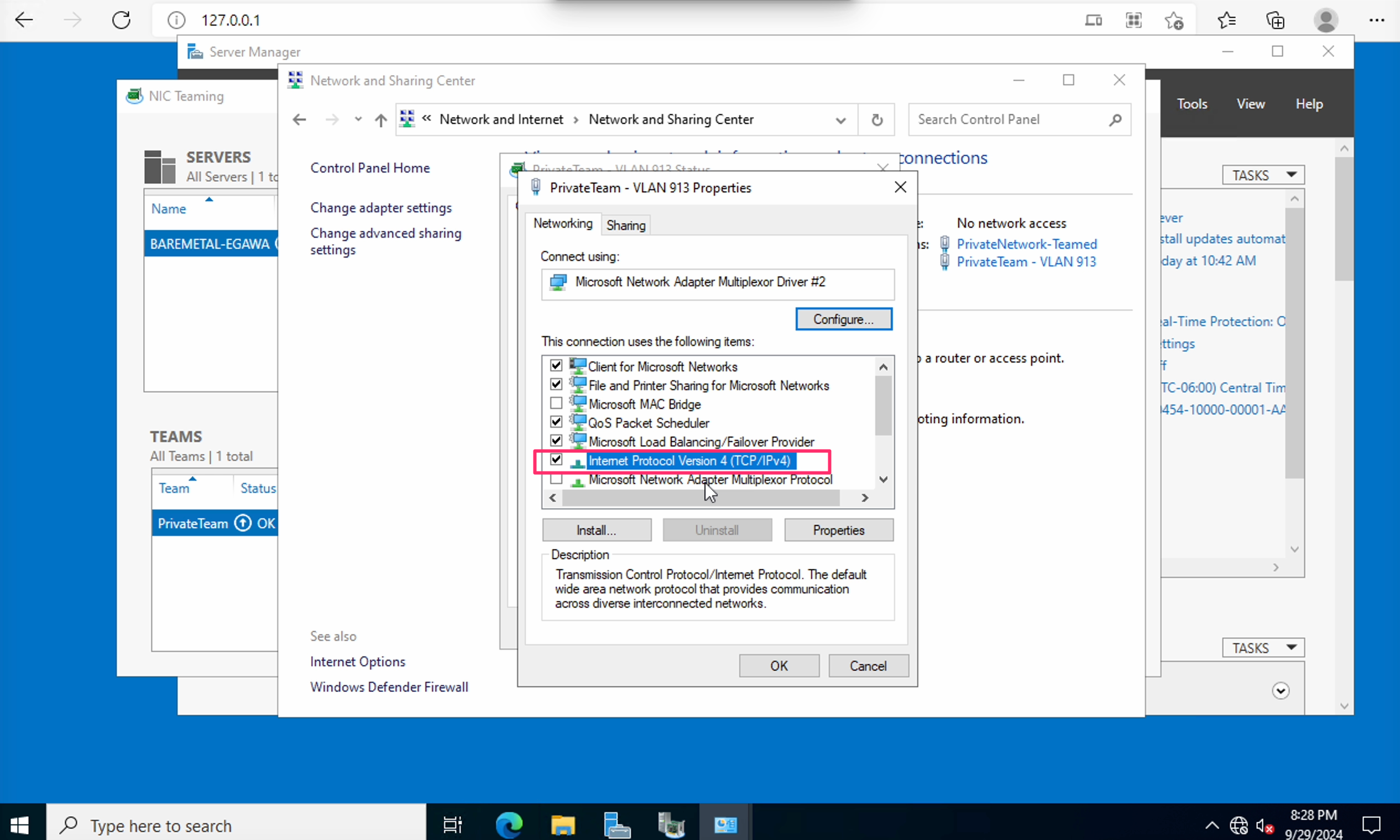

Internet Protocol Version4(TCP/IPv4)

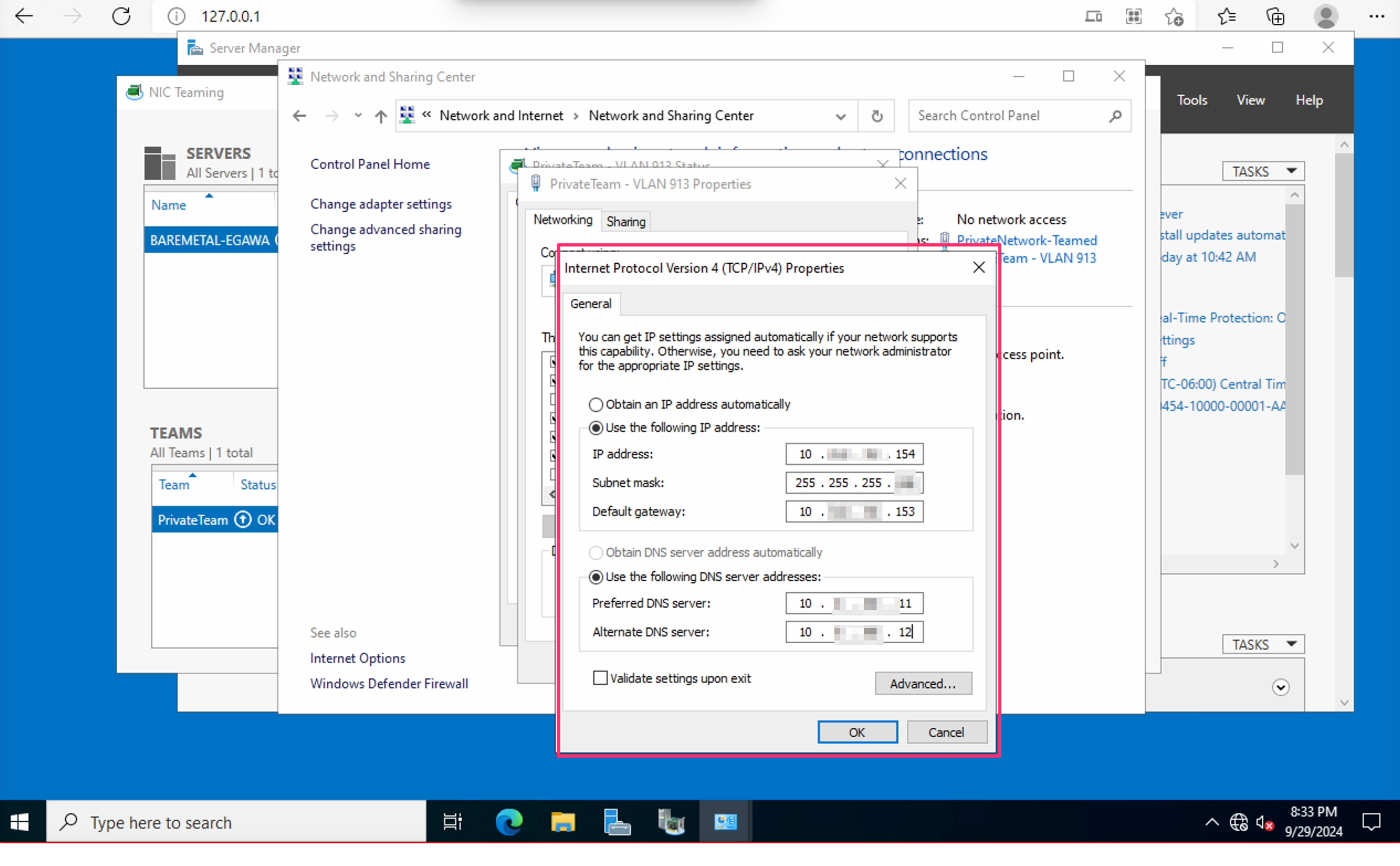

Use the following IP addressを選択し、IPアドレス、サブネットマスク、デフォルトゲートウェイを設定します。DNSサーバーも指定することができます。

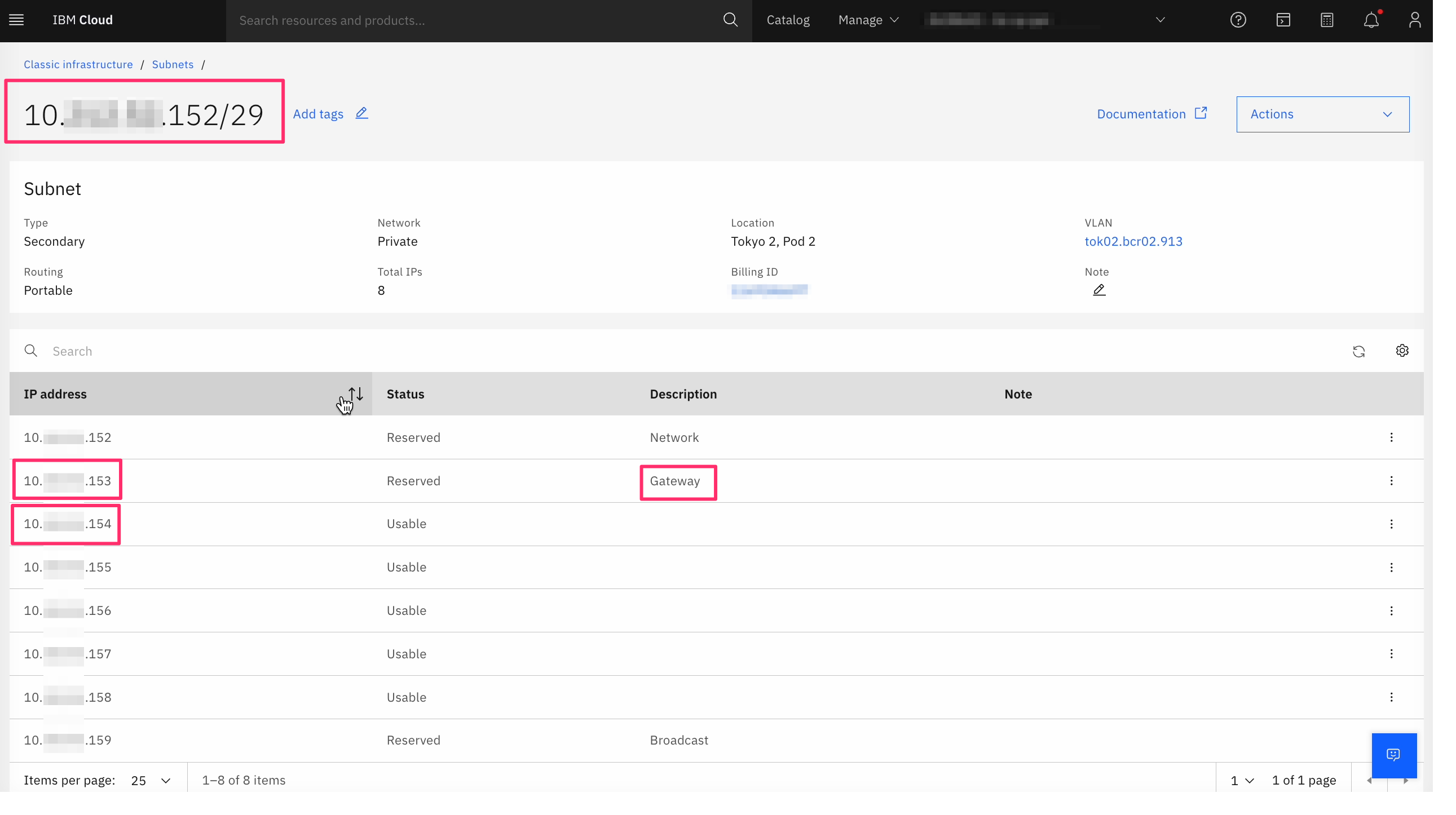

IPアドレス、サブネットマスク、デフォルトゲートウェイを指定する際、IBM Cloud PortalのSubnet詳細を参照しました。

5. Pingで疎通確認

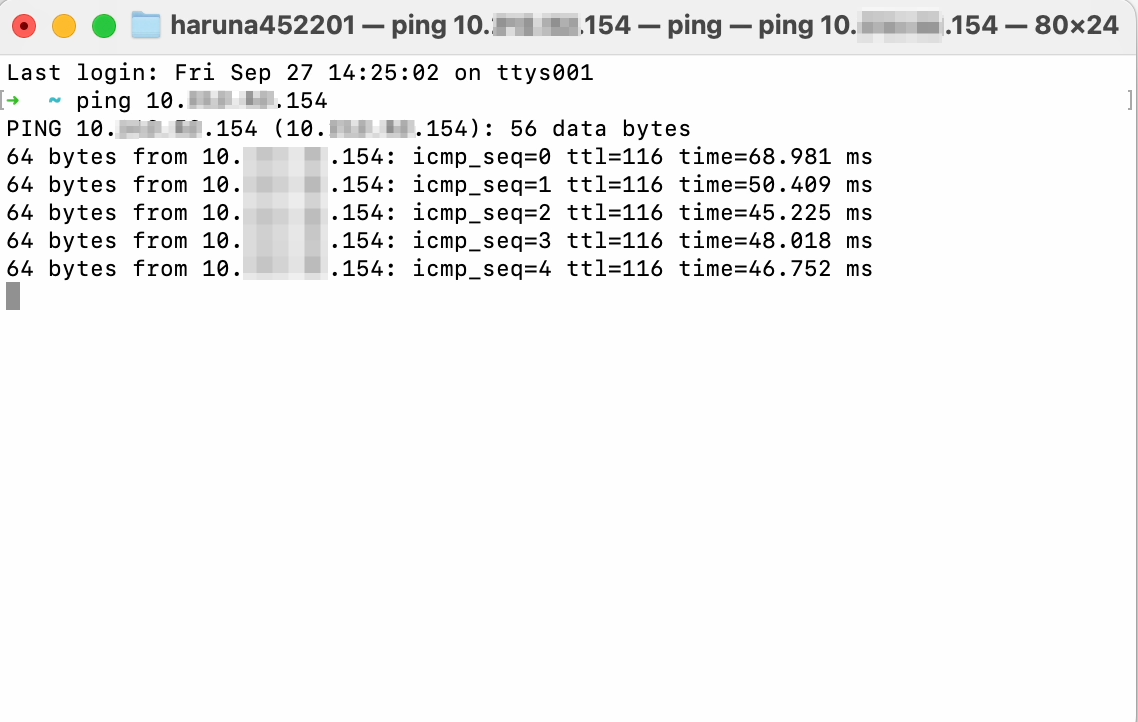

クライアントPCから、トランクしたVLANのIPアドレスに疎通確認します。

ping 10.x.x.154

疎通が確認できました。
